公開番号2025085592
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2024118372
出願日2024-07-24
発明の名称エネルギー貯蔵コンバータ
出願人晶科儲能科技有限公司
代理人個人,個人
主分類H01L 23/427 20060101AFI20250529BHJP(基本的電気素子)
要約【課題】放熱体の放熱効果をさらに向上させ、さらにエネルギー貯蔵コンバータの放熱性能を向上させるエネルギー貯蔵コンバータを提供する。

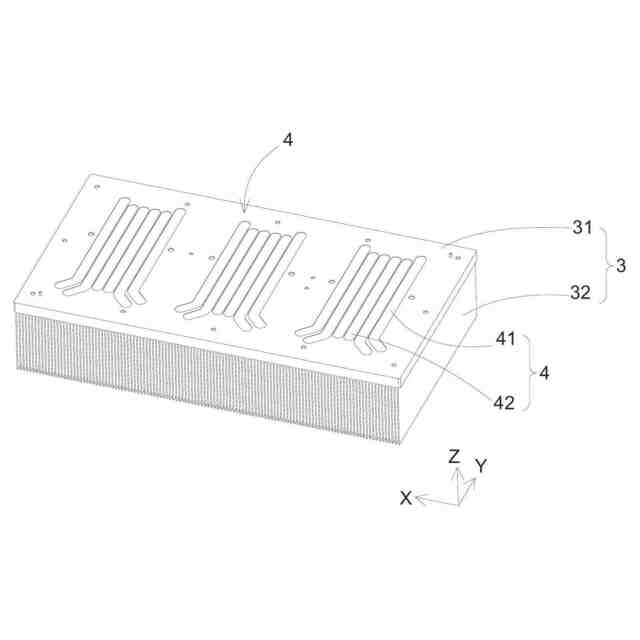

【解決手段】エネルギー貯蔵コンバータは、一方側に電子部品が設けられ、他方側に放熱体3が設けられている基板と、放熱体の基板に近接する側に設けられ、放熱体に接続される少なくとも1つのヒートパイプ群4と、を含み、ヒートパイプ群は、少なくとも1つの第1ヒートパイプ41を含み、第1ヒートパイプは、本体部と延在部とを含み、延在部は、本体部の長手方向に沿って、本体部の少なくとも一側に位置し、本体部と連通し、延在部と本体部とは夾角をなし、本体部の長さと延在部の長さとの比は4.3～4.5である。これにより、第1ヒートパイプの熱伝導面積を効果的に増加させ、第1ヒートパイプの熱伝導効率を向上させ、放熱体の放熱効果を向上させ、さらにエネルギー貯蔵コンバータの放熱性能を向上させる。
【選択図】図2
特許請求の範囲【請求項１】
エネルギー貯蔵コンバータであって、

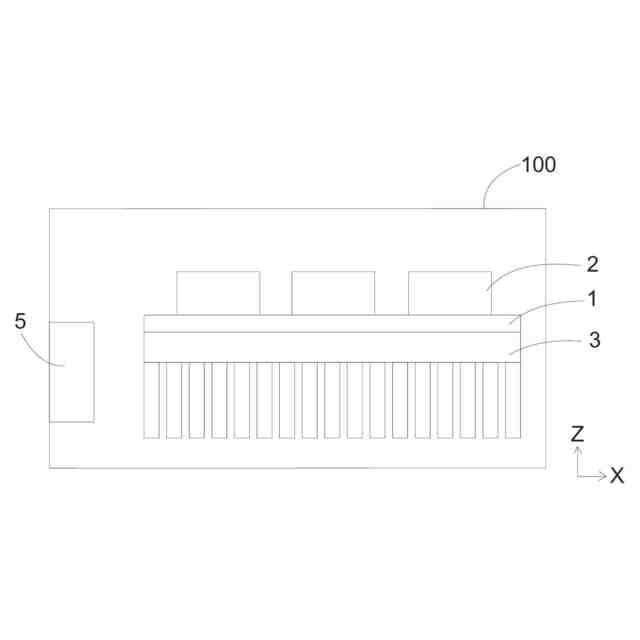

一方側に電子部品（２）が設けられ、且つ他方側に放熱体（３）が設けられている基板（１）と、
前記放熱体（３）の前記基板（１）に近接する側に設けられ、且つ前記放熱体（３）に接続される少なくとも１つのヒートパイプ群（４）とを含み、
前記ヒートパイプ群（４）は、少なくとも１つの第１ヒートパイプ（４１）を含み、前記第１ヒートパイプ（４１）は、本体部（４１１）と延在部（４１２）とを含み、前記延在部（４１２）は、前記本体部（４１１）の長手方向に沿って前記本体部（４１１）の少なくとも一側に位置し、且つ前記本体部（４１１）と連通し、前記延在部（４１２）と前記本体部（４１１）とは、夾角をなし、且つ前記本体部（４１１）の長さと前記延在部（４１２）の長さとの比は、４．３～４．５である、ことを特徴とするエネルギー貯蔵コンバータ。
続きを表示（約 1,400 文字）【請求項２】
前記第１ヒートパイプ（４１）は、１つの前記延在部（４１２）を含み、前記延在部（４１２）は、前記本体部（４１１）の長手方向に沿って前記本体部（４１１）の一端に位置し、前記本体部（４１１）と前記延在部（４１２）との間の夾角αは、１３０°～１４０°である、ことを特徴とする請求項１に記載のエネルギー貯蔵コンバータ。
【請求項３】
前記第１ヒートパイプ（４１）は、２つの前記延在部（４１２）を含み、
２つの前記延在部（４１２）は、前記本体部（４１１）の長手方向に沿って前記本体部（４１１）の両端にそれぞれ位置し、
２つの前記延在部（４１２）は、前記本体部（４１１）の短手方向に沿って、前記本体部（４１１）の同じ側に向かって延在し、又は、２つの前記延在部（４１２）は、前記本体部（４１１）の両側に向かって延在する、ことを特徴とする請求項１に記載のエネルギー貯蔵コンバータ。
【請求項４】
２つの前記延在部（４１２）は、延在方向が互いに平行である、ことを特徴とする請求項２に記載のエネルギー貯蔵コンバータ。
【請求項５】

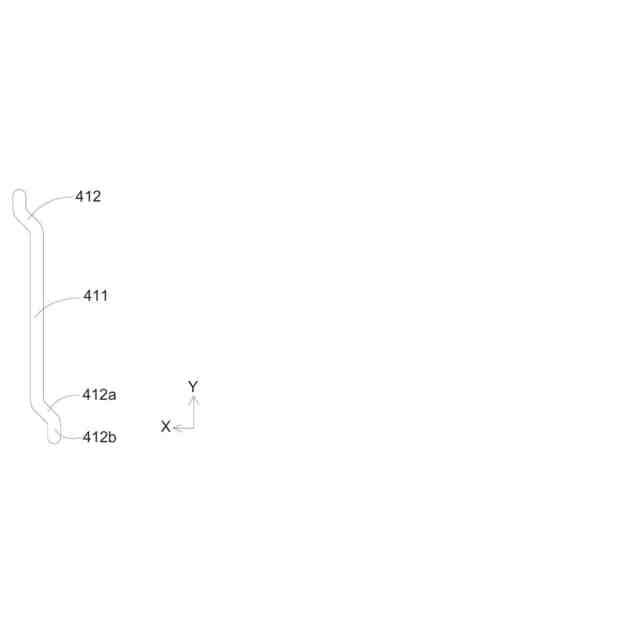

前記延在部（４１２）は、少なくとも第１延在セグメント（４１２ａ）と第２延在セグメント（４１２ｂ）とを含み、前記第２延在セグメント（４１２ｂ）は、前記第１延在セグメント（４１２ａ）の前記本体部（４１１）から離れた側に位置し、且つ前記第１延在セグメント（４１２ａ）を介して前記本体部（４１１）と連通し、前記第１延在セグメント（４１２ａ）と前記第２延在セグメント（４１２ｂ）とは、夾角をなす、ことを特徴とする請求項１に記載のエネルギー貯蔵コンバータ。
【請求項６】
前記ヒートパイプ群（４）は、複数の第１ヒートパイプ（４１）を含み、
複数の第１ヒートパイプ（４１）は、前記放熱体（３）の長手方向又は短手方向に沿って間隔を隔てて配列され、又は、
複数の第１ヒートパイプ４１は、連続的に配列される、ことを特徴とする請求項１に記載のエネルギー貯蔵コンバータ。
【請求項７】
前記ヒートパイプ群（４）は、少なくとも１つの第２ヒートパイプ（４２）をさらに含み、前記第２ヒートパイプ（４２）の延在方向は、前記本体部（４１１）の延在方向と同じであり、且つ前記第２ヒートパイプ（４２）の長さは、前記第１ヒートパイプ（４１）の長さよりも小さい、ことを特徴とする請求項１～６のいずれか一項に記載のエネルギー貯蔵コンバータ。
【請求項８】
前記第２ヒートパイプ（４２）の長さと前記第１ヒートパイプ（４１）の長さとの比は、０．８１～０．８４である、ことを特徴とする請求項７に記載のエネルギー貯蔵コンバータ。
【請求項９】
前記ヒートパイプ群（４）において、前記第１ヒートパイプ（４１）及び前記第２ヒートパイプ（４２）は、前記放熱体（３）の長手方向又は短手方向に沿って配列され、前記第２ヒートパイプ（４２）は、隣接する２つの前記第１ヒートパイプ（４１）の間に位置する、ことを特徴とする請求項７に記載のエネルギー貯蔵コンバータ。
【請求項１０】
前記ヒートパイプ群（４）において、前記第１ヒートパイプ（４１）及び前記第２ヒートパイプ（４２）は、前記放熱体（３）の長手方向又は短手方向に沿って交互に配列される、ことを特徴とする請求項７に記載のエネルギー貯蔵コンバータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、エネルギー貯蔵技術分野に関し、具体的にエネルギー貯蔵コンバータに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
科学技術の発展に伴い、エネルギー貯蔵デバイスの応用分野は、ますます広くなっており、エネルギー貯蔵デバイスには、通常、エネルギー貯蔵デバイスが外部に給電するように、直流電と交流電との間の変換を実現することできるエネルギー貯蔵コンバータが設けられている。エネルギー貯蔵コンバータには放熱用の放熱体が設けられているが、現在の放熱体は、放熱効果が悪く、エネルギー貯蔵コンバータの正常な動作に影響を与えやすい。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
これに鑑みて、本発明は、従来技術におけるエネルギー貯蔵コンバータの放熱体の放熱効果が悪いという問題を解決するためのエネルギー貯蔵コンバータを提供する。
【課題を解決するための手段】
【０００４】
本発明の実施例は、エネルギー貯蔵コンバータを提供する。前記エネルギー貯蔵コンバータは、一方側に電子部品が設けられ且つ他方側に放熱体が設けられている基板と、前記放熱体の前記基板に近接する側に設けられ且つ前記放熱体に接続される少なくとも１つのヒートパイプ群とを含み、ここで、前記ヒートパイプ群は、少なくとも１つの第１ヒートパイプを含み、前記第１ヒートパイプは、本体部と延在部とを含み、前記延在部は、前記本体部の長手方向に沿って、前記本体部の少なくとも一側に位置し、且つ前記本体部と連通し、前記延在部と前記本体部とは、夾角をなし、且つ前記本体部の長さと前記延在部の長さとの比は、４．３～４．５である。
【０００５】
一つの可能な実施形態において、前記第１ヒートパイプは、１つの前記延在部を含み、前記延在部は、前記本体部の長手方向に沿って、前記本体部の一端に位置し、前記本体部と前記延在部との間の夾角αは、１３０°～１４０°である。
【０００６】

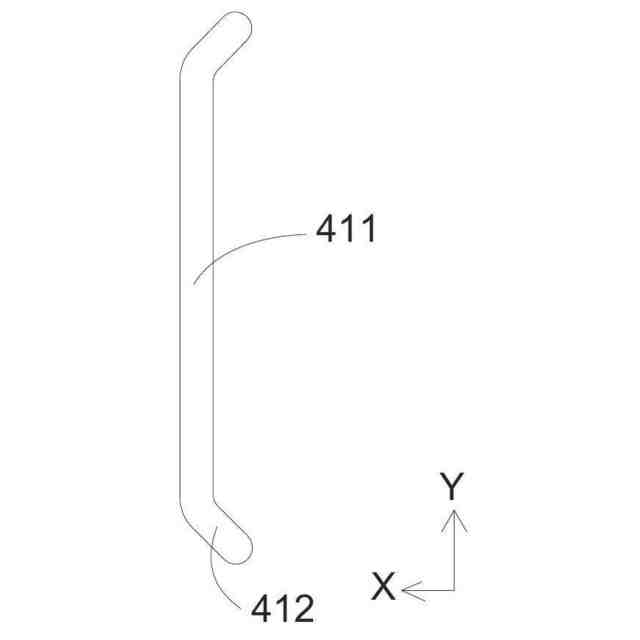

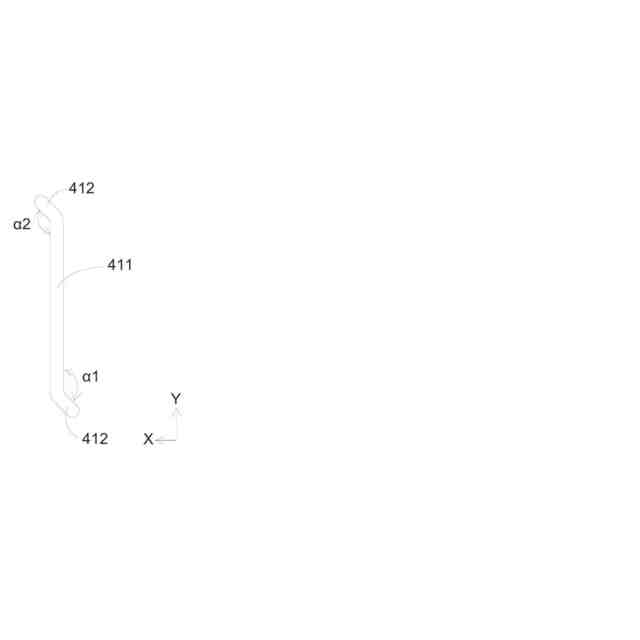

一つの可能な実施形態において、前記第１ヒートパイプは、２つの前記延在部を含み、２つの前記延在部は、前記本体部の長手方向に沿って、それぞれ前記本体部の両端に位置し、２つの前記延在部は、前記本体部の短手方向に沿って、前記本体部の同じ側に向かって延在し、又は、２つの前記延在部は、前記本体部の両側に向かって延在する。
【０００７】
一つの可能な実施形態において、２つの前記延在部は、延在方向が互いに平行である。
【０００８】

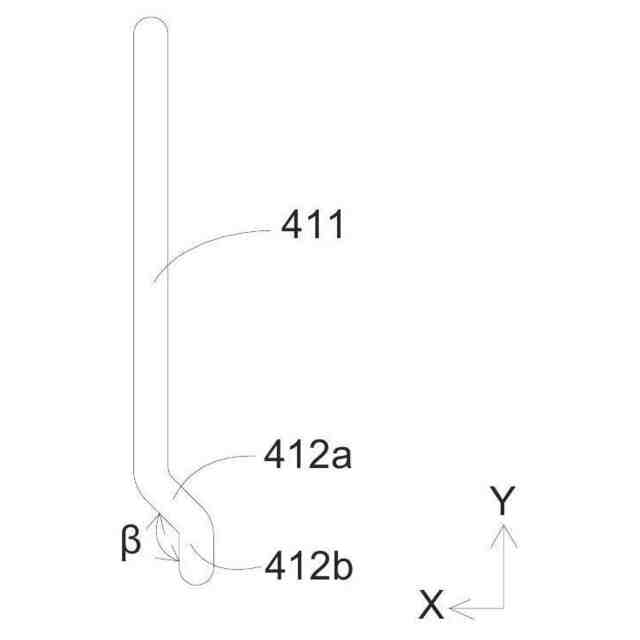

一つの可能な実施形態において、前記延在部は、少なくとも第１延在セグメントと第２延在セグメントとを含み、前記第２延在セグメントは、前記第１延在セグメントの前記本体部から離れた側に位置し、且つ前記第１延在セグメントを介して前記本体部と連通し、前記第１延在セグメントと前記第２延在セグメントとは、夾角をなす。
【０００９】

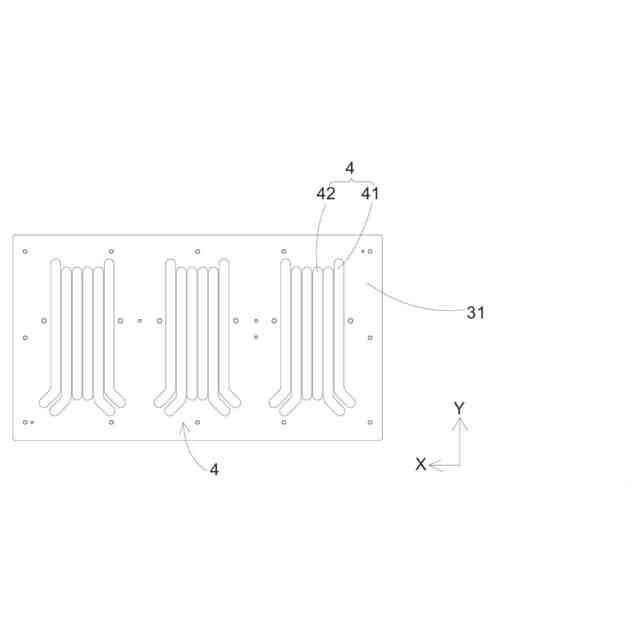

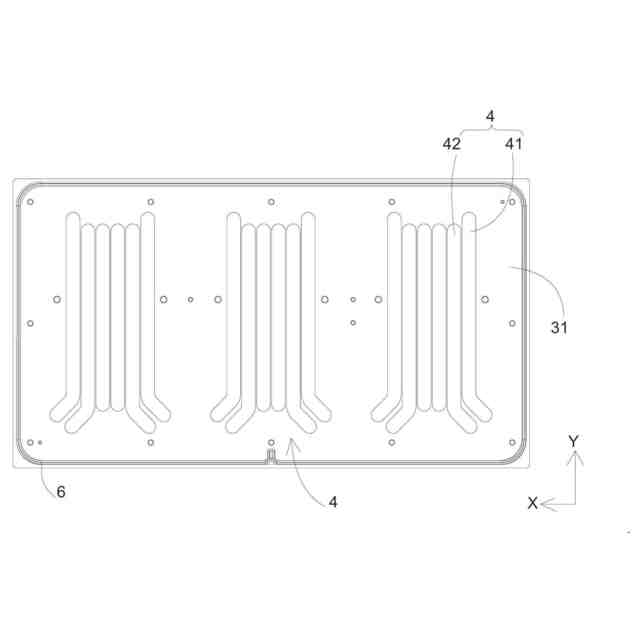

一つの可能な実施形態において、前記ヒートパイプ群は、複数の第１ヒートパイプを含み、複数の第１ヒートパイプは、前記放熱体の長手方向又は短手方向に沿って、間隔を隔てて配列され、又は、複数の第１ヒートパイプは、連続的に配列される。
【００１０】
一つの可能な実施形態において、前記ヒートパイプ群は、少なくとも１つの第２ヒートパイプをさらに含み、前記第２ヒートパイプの延在方向は、前記本体部の延在方向と同じであり、且つ前記第２ヒートパイプの長さは、前記第１ヒートパイプの長さよりも小さい。
（【００１１】以降は省略されています）
