公開番号2025084986
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025034744,2024223136
出願日2025-03-05,2019-06-28
発明の名称表示装置及び画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人弁理士法人TNKアジア国際特許事務所
主分類G06F 3/0482 20130101AFI20250527BHJP(計算;計数)
要約【課題】入力があった設定項目を容易に見つけることができる。

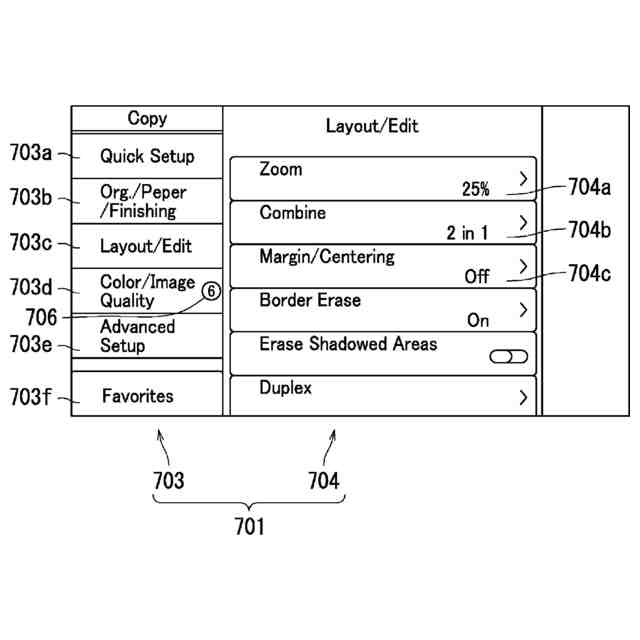

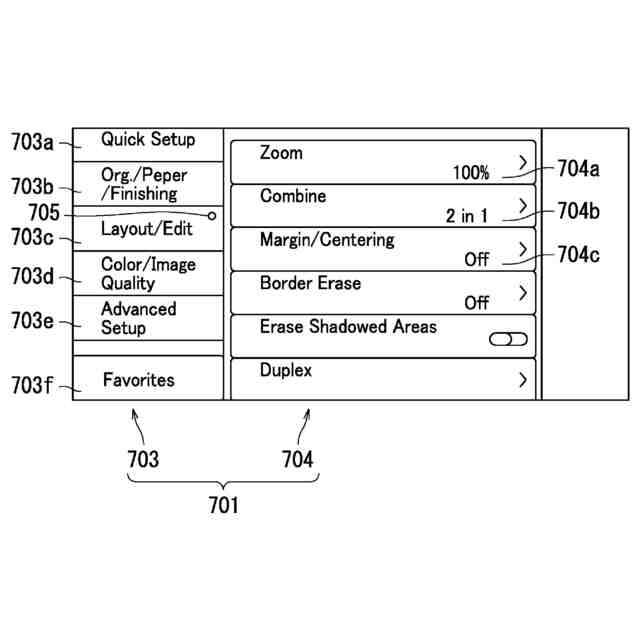

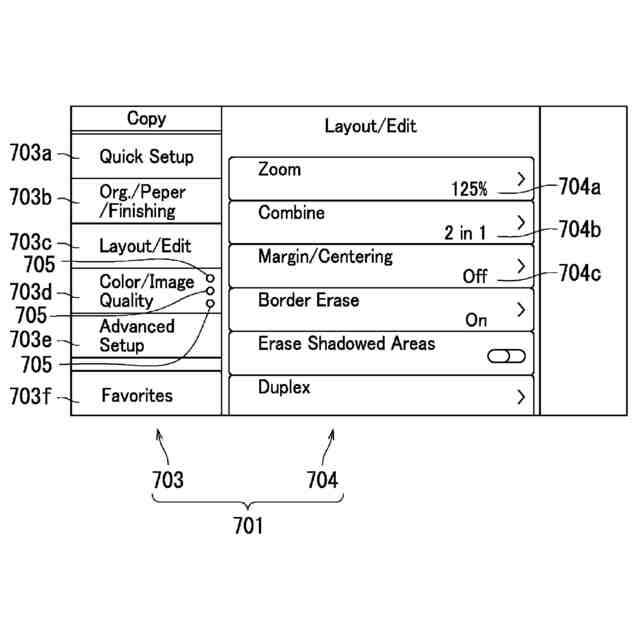

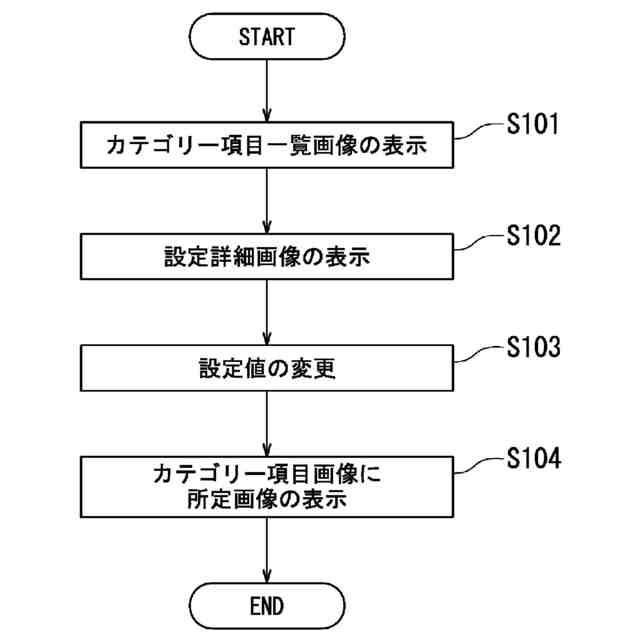

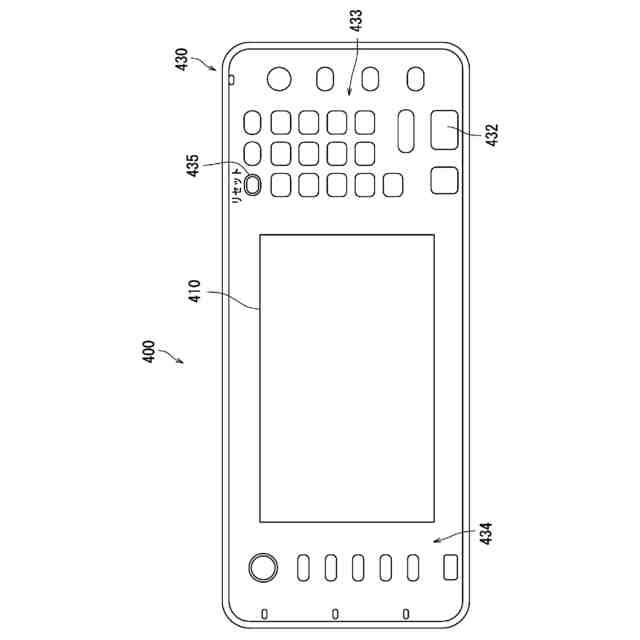

【解決手段】表示制御装置は、表示部と表示制御部とを備える。表示制御部は、第1画像(703a)～(703f)と第2画像とを表示するように、表示部を制御する。第1画像(703a)～(703f)は、第2画像の上位層に表示される。第1画像(703a)～(703f)は、カテゴリー項目を示す。第2画像は、カテゴリー項目に属する設定項目を示す。表示制御部は、設定項目への入力に応じて、第1画像(703a)～(703f)に所定画像(705)を表示するように、表示部を制御する。
【選択図】図6
特許請求の範囲【請求項１】
表
示部と、
前記表示部の表示を制御する制御部と、を備え、
前記制御部は、前記表示部に、
カテゴリー項目を示す第１画像と、
前
記カテゴリー項目に属する設定項目を示す第２画像と、
前記第１画像の上位層に表示される第３画像とを表示し、
前
記設定項目が入力され
る
場合に、前記設定項目が入力される前には前記第１画像とともに表示されていない１以上の所定画像を、前記入力された前記設定項目が属する前記カテゴリー項目を示す前記第１画像に表示し、
前
記設定項目が入力され
る
場合に、前記設定項目が入力される前には前記第３画像とともに表示されていない１以上の所定画像を、前記所定画像と共に表示される前記第１画像の上位層に表示される前記第３画像に表示する、表示装置。
続きを表示（約 1,500 文字）【請求項２】
前記所定画像と前記第２画像とは、対応付けられており、
前記表示部は、タッチパネルを含み、
前記制御部は、前記所定画像への接触に応じて、前記第２画像を表示するように、前記表示部を制御する、請求項１に記載の表示装置。
【請求項３】
前記制御部は、複数の前記第１画像を表示するように、前記表示部を制御する、請求項１に記載の表示装置。
【請求項４】
表示部と、
前記表示部の表示を制御する制御部と、を備え、
前記制御部は、前記表示部に、
カテゴリー項目を示す第１画像と、
前記第１画像から切り換えられて表示され、前記カテゴリー項目に属する設定項目を示す第２画像と、
前記第１画像の上位層に表示される第３画像とを表示し、
前記設定項目が入力される場合に、前記設定項目が入力される前には前記第１画像とともに表示されていない１以上の所定画像を、前記入力された前記設定項目が属する前記カテゴリー項目を示す前記第１画像に表示し、
前記設定項目が入力される場合に、前記設定項目が入力される前には前記第３画像とともに表示されていない１以上の所定画像を、前記所定画像と共に表示される前記第１画像の上位層に表示される前記第３画像に表示する、表示装置。
【請求項５】
表示部と、
前記表示部の表示を制御する制御部と、を備え、
前記制御部は、前記表示部に、
カテゴリー項目を示す第１画像と、
前記第１画像を表示した後に表示され、前記カテゴリー項目に属する設定項目を示す第２画像と、
前記第１画像の上位層に表示される第３画像とを表示し、
前記設定項目が入力される場合に、前記設定項目が入力される前には前記第１画像とともに表示されていない１以上の所定画像を、前記入力された前記設定項目が属する前記カテゴリー項目を示す前記第１画像に表示し、
前記設定項目が入力される場合に、前記設定項目が入力される前には前記第３画像とともに表示されていない１以上の所定画像を、前記所定画像と共に表示される前記第１画像から切り換えて表示される前記第３画像に表示する、表示装置。
【請求項６】
画像形成装置であって、
表示部と、
前記表示部の表示を制御する制御部と、
プリンター部と、を備え、
前記制御部は、前記表示部に、
前記画像形成装置の動作について設定が必要な各設定項目が属するそれぞ゛れのカテゴリー項目を示す第１画像と、
前記第１画像から切り換えられて表示され、前記カテゴリー項目に属するそれぞれの前記設定項目を示す第２画像と、
前記第１画像の上位層に表示される第３画像とを表示し、
前記設定項目が入力される場合に、前記設定項目が入力される前には前記第１画像とともに表示されていない１以上の所定画像を、前記入力された前記設定項目が属する前記カテゴリー項目を示す前記第１画像に表示し、
前記設定項目が入力される場合に、前記設定項目が入力される前には前記第３画像とともに表示されていない１以上の所定画像を、前記所定画像と共に表示される前記第１画像の上位層に表示される前記第３画像に表示する、画像形成装置。
【請求項７】
前記各設定項目は、印刷、複写、スキャナー及びＦＡＸに関する各機能についてのものである、請求項６に記載の画像形成装置。
【請求項８】
前記各設定項目は、倍率設定、カラー設定及び集約設定についての各項目である、請求項６に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示制御装置及び画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

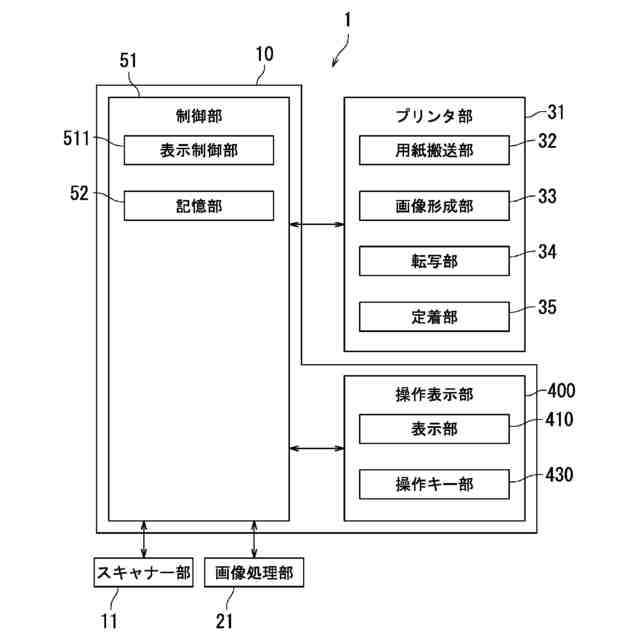

画像形成装置は、多数の機能を備える。多数の機能としては、例えば、印刷機能、複写機能、スキャナー機能及びＦＡＸ（ファクシミリ）機能がある。画像形成装置は、画像形成部と記憶部と表示部とを備える。記憶部は、多数の機能の設定項目に設定された設定値を記憶する。画像形成部は、記憶部に記憶された設定値に基づいて目的の画像を形成する。目的の画像は、例えば、目的倍率の画像又は目的カラーの画像である。
【０００３】
画像形成装置で目的の画像を得るために、ユーザーは、設定項目を示す設定詳細画像を表示部に表示させる。ユーザーは、設定詳細画像を用いて、記憶された設定値を所定の設定値に変更する。記憶部は、新たな設定値を記憶する。その結果、画像形成装置は、新たな設定値に基づいて画像を形成する。
【０００４】
一方、ユーザーにとって重要度の高い情報を優先的に表示部に表示する表示装置が開示されている（例えば、特許文献１参照）。特許文献１に記載された表示装置は、制御部と記憶部と表示部とを備える。記憶部は、条件に優先順位を付けて記憶する。制御部は、優先順位の高い情報を検出し、表示部に表示する。
【０００５】
ユーザーが、記憶された設定値を新たな設定値に変更した場合に、設定値を更に変更することがある。そのため、ユーザーは設定詳細画像を表示部に表示させる。
【先行技術文献】
【特許文献】
【０００６】
特開２００６－２０９５５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、画像形成装置には、多数の設定項目がある。従って、多数の設定項目のうちから、入力があった設定項目を見つけることは容易でなかった。
【０００８】
本発明は上記課題に鑑みてなされたものであり、その目的は、入力があった設定項目を容易に見つけることができる表示制御装置及び画像形成装置を提供することにある。
【課題を解決するための手段】
【０００９】
本発明の一局面に係る表示装置は、
表
示部と、前記表示部の表示を制御する制御部と、を備え、前記制御部は、前記表示部に、カテゴリー項目を示す第１画像と、
前
記カテゴリー項目に属する設定項目を示す第２画像と、前記第１画像の上位層に表示される第３画像とを表示し、
前
記設定項目が入力され
る
場合に、前記設定項目が入力される前には前記第１画像とともに表示されていない１以上の所定画像を、前記入力された前記設定項目が属する前記カテゴリー項目を示す前記第１画像に表示し、
前
記設定項目が入力され
る
場合に、前記設定項目が入力される前には前記第３画像とともに表示されていない１以上の所定画像を、前記所定画像と共に表示される前記第１画像の上位層に表示される前記第３画像に表示する前記第３画像に表示する。
【００１０】
本発明の一局面に係る表示装置は、
表示部と、前記表示部の表示を制御する制御部と、を備え、前記制御部は、前記表示部に、カテゴリー項目を示す第１画像と、前記第１画像から切り換えられて表示され、前記カテゴリー項目に属する設定項目を示す第２画像と、前記第１画像の上位層に表示される第３画像とを表示し、前記設定項目が入力される場合に、前記設定項目が入力される前には前記第１画像とともに表示されていない１以上の所定画像を、前記入力された前記設定項目が属する前記カテゴリー項目を示す前記第１画像に表示し、前記設定項目が入力される場合に、前記設定項目が入力される前には前記第３画像とともに表示されていない１以上の所定画像を、前記所定画像と共に表示される前記第１画像の上位層に表示される前記第３画像に表示する。
（【００１１】以降は省略されています）
