公開番号2025084815
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025025951,2021564914
出願日2025-02-20,2020-05-09
発明の名称建物内の制御されたカバレッジのためのアンテナシステム
出願人ビューオペレーティングコーポレーション
代理人個人,弁理士法人RYUKA国際特許事務所
主分類H01Q 1/44 20060101AFI20250527BHJP(基本的電気素子)
要約【課題】建物内のデータ通信ネットワークが1つ以上の外部アンテナを含む場合の、建物内の制御されたカバレッジのためのアンテナシステムを提供する。
【解決手段】外部アンテナ(屋上ドナーアンテナ905)のうちの少なくとも1つは、窓、スカイセンサ907若しくはデジタル建築要素923内に配設されるか又はそれと関連付けられた建物の屋根若しくは屋外に配設される。1つ以上の外部アンテナは、1つ以上のデータ搬送回線919及び/又は無線リンクを介して、建物のネットワークインフラストラクチャに結合され、外部無線ネットワークとの通信のために構成される。ネットワークインフラストラクチャは、1つ以上のデータ搬送回線、1つ以上のネットワークスイッチ及び少なくとも1つの制御パネル913を含む。また、外部アンテナのうちの少なくとも1つは、外部無線ネットワークとの通信のために構成される。
【選択図】図9C
特許請求の範囲【請求項１】

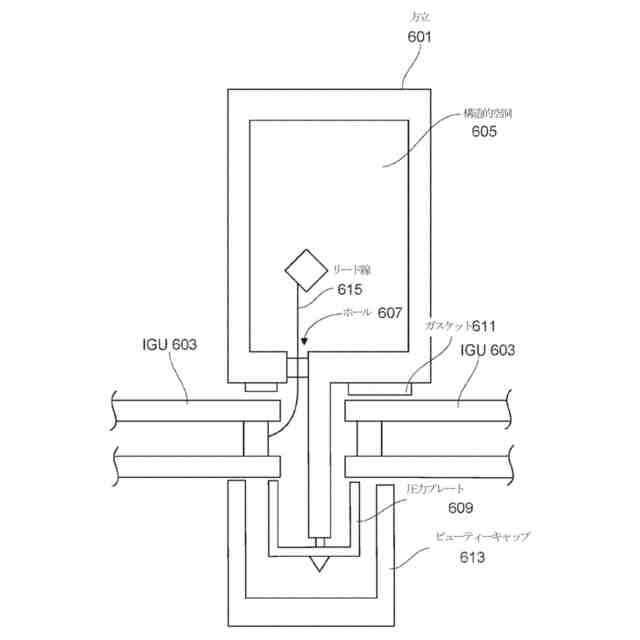

建物の窓を備え、前記窓は、１又は複数のライト及び少なくとも１つの方立を有し、前記少なくとも１つの方立は、前記窓の内面に近接して配置され、圧力プレートに結合され、前記圧力プレートは、前記窓の外面に近接して、前記窓の外面と、ビューティーキャップとの間に配置され、前記ビューティーキャップは、アンテナ放射素子を含むか、前記アンテナ放射素子に関連付けられる、
装置。
続きを表示（約 830 文字）【請求項２】
前記アンテナ放射素子は、前記ビューティーキャップの内面又は外面に配置される、請求項１に記載の装置。
【請求項３】
前記ビューティーキャップは、そこに配置される２又はより多くのアンテナ放射素子が前記１又は複数のライトに対して多様な配向を有するように湾曲した態様で構成される、請求項２に記載の装置。
【請求項４】
前記アンテナ放射素子は、前記ビューティーキャップの外面と同一平面上に配置されるか、又は前記ビューティーキャップから最小限の突出をして配置される、請求項１から３の何れか一項に記載の装置。
【請求項５】
前記アンテナ放射素子は、パススルー設備を介して前記建物の内部に配置される電気コネクタに結合される、請求項１から４の何れか一項に記載の装置。
【請求項６】
前記パススルー設備は、前記電気コネクタと前記アンテナ放射素子との間の電気結合を含む、請求項５に記載の装置。
【請求項７】
遠位端部において、前記アンテナ放射素子と電気的に結合された少なくとも１つの給電線をさらに備え、前記少なくとも１つの給電線は、前記少なくとも１つの方立に近接した近位端部を有する、請求項５又は６に記載の装置。
【請求項８】
前記少なくとも１つの給電線は、複数の電気給電線を含み、前記パススルー設備は、前記複数の電気給電線を収容するよう構成される、請求項７に記載の装置。
【請求項９】
前記パススルー設備は、前記建物の外部と、前記建物の内部との間に耐候性シールを提供するよう構成されている、請求項５から８の何れか一項に記載の装置。
【請求項１０】
前記アンテナ放射素子の内部部分は、関節連結式リンクを介して、前記パススルー設備と結合される、請求項５から９の何れか一項に記載の装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
参照による援用
ＰＣＴ出願様式が、本出願の一部として、本明細書と同時に提出される。同時に提出されたそのＰＣＴ出願様式で特定されたように、本出願が利益または優先権を主張する各出願は、その全体が、またすべての目的のために、参照により本明細書に組み込まれる。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
高データレートの無線接続性が期待されるようになるだけでなく、必要になるにつれて、建物は、無線信号の伝送を可能にする必要があるだけでなく、そのような伝送を容易にもする必要がある。このことは、無線接続性が、５Ｇ無線ネットワークを伴う場合などの、より高い周波数搬送帯域に移行する場合、特に当てはまる。
【発明の概要】
【０００３】
いくつかの実装形態によれば、建物内のデータ通信ネットワークは、１つ以上の外部アンテナを含む。外部アンテナのうちの少なくとも１つは、建物の屋根または屋外に配設され、窓、スカイセンサ、またはデジタル建築要素と関連付けられる。その１つ以上の外部アンテナは、１つ以上のデータ搬送回線および／または無線リンクを介して、建物のネットワークインフラストラクチャに結合される。そのネットワークインフラストラクチャは、１つ以上のデータ搬送回線、１つ以上のネットワークスイッチ、および少なくとも１つの制御パネルを備える。
【０００４】
いくつかの例において、外部アンテナのうちの少なくとも１つは、外部無線ネットワークとの通信のために構成され得る。
【０００５】
いくつかの例において、ネットワークインフラストラクチャは、建物内および／または建物上に設置され、かつ建物の屋内に、ならびに／または建物に隣接して、無線データ接続を提供するように構成された１つ以上の建物ネットワークアンテナおよび関連する無線機を含み得る。
【０００６】
いくつかの例において、無線機は、建物の屋内に、および／または建物に隣接して、Ｗｉ－Ｆｉ（登録商標）、ＣＢＲＳ、またはセルラー無線データ接続を提供するように構成され得る。
【０００７】
いくつかの例において、１つ以上の外部アンテナは、外部セルラーネットワークとの通信のために構成された１つ以上のドナーアンテナを含み得る。
【０００８】
いくつかの例において、少なくとも１つの制御パネルは、高速ケーブルを備えるバックホールを介して、外部セルラーネットワークに接続するように構成され得る。
【０００９】
いくつかの例において、ネットワークインフラストラクチャのその１つ以上のデータ搬送回線は、１Ｇｂ／秒以上のデータ通信をサポートし得る。
【００１０】
いくつかの例において、その少なくとも１つの制御パネルは、１つ以上のＩＧＵへの接続のための１つ以上の窓コントローラに結合され得る。
（【００１１】以降は省略されています）
