公開番号2025083967
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197677
出願日2023-11-21
発明の名称基地局装置、基地局装置切り替え方法およびプログラム
出願人ソフトバンク株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H04W 36/08 20090101AFI20250526BHJP(電気通信技術)
要約【課題】トランスポートネットワークの障害に対して耐性の高い通信サービスを提供できるようにする。
【解決手段】移動体通信ネットワークの基地局装置であって、MM(Mobility Management)コンテキストおよびSM(Session Management)コンテキストを、基地局装置に接続される端末毎に保存するコンテキスト保持部と、端末のハンドオーバを検知した場合、端末のMMコンテキストおよびSMコンテキストを、ハンドオーバのTargetとなる基地局装置に転送するコンテキスト転送部とを備える。

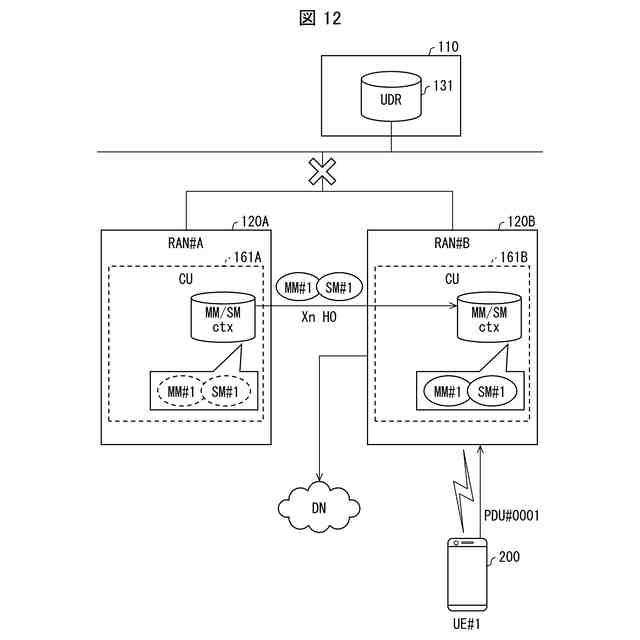

【選択図】図12
特許請求の範囲【請求項１】
移動体通信ネットワークの基地局装置であって、
ＭＭ（ＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔ）コンテキストおよびＳＭ（ＳｅｓｓｉｏｎＭａｎａｇｅｍｅｎｔ）コンテキストを、前記基地局装置に接続される端末毎に保存するコンテキスト保持部と、
端末のハンドオーバを検知した場合、前記端末のＭＭコンテキストおよびＳＭコンテキストを、ハンドオーバのＴａｒｇｅｔとなる基地局装置に転送するコンテキスト転送部とを備える
基地局装置。
続きを表示（約 1,300 文字）【請求項２】
前記端末からシステムプロシージャの開始が要求されると、前記システムプロシージャにおいて必要となる処理をコンピュータに実行させるための関数を呼び出すことにより、前記基地局装置のＣＵ（ＣｅｎｔｒａｌＵｎｉｔ）が、コアネットワークのネットワーク機能部により実行される処理に対応する処理を実行する
請求項１に記載の基地局装置。
【請求項３】
前記基地局装置のＣＵは、コアネットワークのネットワーク機能部であるＵＰＦ（ＵｓｅｒＰｌａｎｅＦｕｎｃｔｉｏｎ）により実行される処理に対応する処理を実行し、
前記基地局装置は、ＤＮ（ＤａｔａＮｅｔｗａｏｒｋ）との接続インターフェースに接続される
請求項２に記載の基地局装置。
【請求項４】
トランスポートネットワークを介してコアネットワークに接続され、
前記ＣＵにＳＢＩ（ＳｅｒｖｉｃｅＢａｓｅｄＩｎｔｅｒｆａｃｅ）を有し、

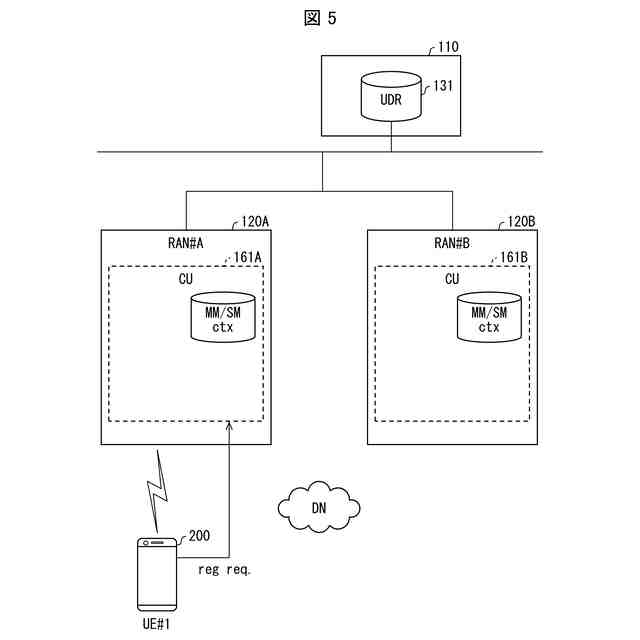

前記端末からＲｅｇｉｓｔｒａｔｉｏｎＲｅｑｕｅｓｔメッセージを受信した場合、前記ＳＢＩを介してコアネットワークのＵＤＲ（ＵｓｅｒＤａｔａＲｅｐｏｓｉｔｏｒｙ）からサービスの提供を受け、前記コンテキスト保持部が前記端末のＭＭコンテキストを保存する
請求項２に記載の基地局装置。
【請求項５】
前記端末からＰＤＵｓｅｓｓｉｏｎｅｓｔａｂｌｉｓｈｍｅｎｔｒｅｑｕｅｓｔメッセージした場合、前記ＳＢＩを介してコアネットワークのＵＤＲからサービスの提供を受け、前記コンテキスト保持部が前記端末のＳＭコンテキストを保存する
請求項４に記載の基地局装置。
【請求項６】
前記ハンドオーバは、Ｘｎハンドオーバである
請求項１に記載の基地局装置。
【請求項７】
前記コンテキスト転送部は、ｇＲＰＣを利用して、ハンドオーバのＴａｒｇｅｔとなる基地局装置に前記端末のＭＭコンテキストおよびＳＭコンテキストを転送する
請求項６に記載の基地局装置。
【請求項８】
移動体通信ネットワークの基地局装置切り替え方法であって、
ＭＭ（ＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔ）コンテキストおよびＳＭ（ＳｅｓｓｉｏｎＭａｎａｇｅｍｅｎｔ）コンテキストを、基地局装置に接続される端末毎に保存し、
端末のハンドオーバを検知した場合、前記端末のＭＭコンテキストおよびＳＭコンテキストを、ハンドオーバのＴａｒｇｅｔとなる基地局装置に転送する
基地局装置切り替え方法。
【請求項９】
コンピュータを、
移動体通信ネットワークの基地局装置であって、
ＭＭ（ＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔ）コンテキストおよびＳＭ（ＳｅｓｓｉｏｎＭａｎａｇｅｍｅｎｔ）コンテキストを、前記基地局装置に接続される端末毎に保存するコンテキスト保持部と、
端末のハンドオーバを検知した場合、前記端末のＭＭコンテキストおよびＳＭコンテキストを、ハンドオーバのＴａｒｇｅｔとなる基地局装置に転送するコンテキスト転送部とを備える基地局装置として機能させる
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基地局装置、基地局装置切り替え方法およびプログラムに関し、トランスポートネットワークの障害に対して耐性の高い通信サービスを提供できるようにする基地局装置、基地局装置切り替え方法およびプログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ＭＥＣ（Ｍｕｌｔｉ－ａｃｃｅｓｓｅｄｇｅｃｏｍｐｕｔｉｎｇ）の普及に伴い、端末（ＵＥ）はＭＥＣサーバ上のアプリサービスの提供を受ける機会が増えている。ＭＥＣを利用することで、例えば、アプリサービスの応答遅延を低減することが可能となる。
【０００３】
一般的に、移動体通信システムにおける各端末は、コアネットワークのネットワーク機能部の１つであるＵＰＦを経由してＭＥＣサーバと通信する。このため、例えば、ＵＰＦが特定のデータセンタなどに配置されている場合、ＭＥＣの利点を活かすことができない。そこで、今後は、複数のＵＰＦがそれぞれ基地局（ＲＡＮ：ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ）の近傍に配置されるようになる可能性が高い。
【０００４】
また、ＭＥＣアーキテクチャにおいて、ハンドオーバが発生してもシームレスなストリーミングを提供する技術も提案されている（例えば、特許文献１参照）。このようなＭＥＣアーキテクチャの採用により、安定的に低遅延のネットワークサービスを提供することが可能となる。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－５１９７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
一方で、現在の移動体通信システムは、トランスポートネットワークの障害などによるＲＡＮとコアネットワークとの間の分断に弱い。例えば、ＲＡＮとコアネットワークとの間でＣ－ｐｌａｎｅ（Ｎ２インターフェース、ＳＣＴＰなど）の通信が切断されると、ＲＡＮはセルを停止する。
【０００７】
このような状況においては、例えば、コアネットワークの各ネットワーク機能部に対応するサーバなどが配置されたデータセンタとＲＡＮとの間を接続するトランスポートネットワークに障害が発生すると、当該ＲＡＮのセルに収容された端末は通信できないことになる。このような場合、例えば、ＲＡＮとＵＰＦとの間の通信は可能であっても、ＵＥはアプリサービスの提供を受けることができなくなる。
【０００８】
本発明の一態様は、トランスポートネットワークの障害に対して耐性の高い通信サービスを提供できるようにする技術を実現することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の一態様に係る基地局装置は、移動体通信ネットワークの基地局装置であって、ＭＭ（ＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔ）コンテキストおよびＳＭ（ＳｅｓｓｉｏｎＭａｎａｇｅｍｅｎｔ）コンテキストを、前記基地局装置に接続される端末毎に保存するコンテキスト保持部と、端末のハンドオーバを検知した場合、前記端末のＭＭコンテキストおよびＳＭコンテキストを、ハンドオーバのＴａｒｇｅｔとなる基地局装置に転送するコンテキスト転送部とを備える。
【００１０】
本発明の一態様に係る基地局装置切り替え方法は、移動体通信ネットワークの基地局装置切り替え方法であって、ＭＭ（ＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔ）コンテキストおよびＳＭ（ＳｅｓｓｉｏｎＭａｎａｇｅｍｅｎｔ）コンテキストを、基地局装置に接続される端末毎に保存し、端末のハンドオーバを検知した場合、前記端末のＭＭコンテキストおよびＳＭコンテキストを、ハンドオーバのＴａｒｇｅｔとなる基地局装置に転送する。
（【００１１】以降は省略されています）
