公開番号2025083549
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025042575,2021558281
出願日2025-03-17,2020-11-05
発明の名称車載ディスプレイのカバーガラス
出願人AGC株式会社
代理人弁理士法人志賀国際特許事務所
主分類C03B 33/09 20060101AFI20250523BHJP(ガラス;鉱物またはスラグウール)
要約【課題】主面の分離線に直交する断面にて、分離線から主面に対して斜め方向に延びる亀裂の先端から、主面に対して垂直な方向に亀裂を伸展できる、技術を提供する。
【解決手段】第1主面と、前記第1主面とは反対向きの第2主面と、前記第1主面の周縁に直交する断面にて前記第1主面に鈍角で交わる第1傾斜面と、前記断面にて前記第2主面に鈍角で交わる第2傾斜面のうちの1つ以上と、前記第1傾斜面及び前記第2傾斜面のうちの1つ以上の先端から、前記第1主面に対して垂直な方向に延びる端面と、を有し、前記第1傾斜面と前記第2傾斜面のうちの1つ以上の算術平均粗さは、0.1μm未満であり、前記端面の少なくとも一部の算術平均粗さは、0.1μm以上であり、前記第1主面が車両の搭乗者に向けて、車両の内部に設置される、車載ディスプレイのカバーガラス。

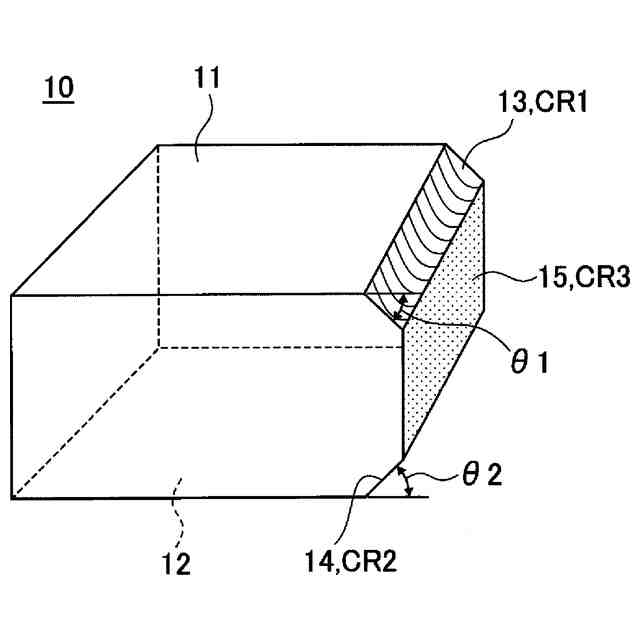

【選択図】図1
特許請求の範囲【請求項１】
第１主面と、
前記第１主面とは反対向きの第２主面と、
前記第１主面の周縁に直交する断面にて前記第１主面に鈍角で交わる第１傾斜面と、前記断面にて前記第２主面に鈍角で交わる第２傾斜面のうちの１つ以上と、
前記第１傾斜面及び前記第２傾斜面のうちの１つ以上の先端から、前記第１主面に対して垂直な方向に延びる端面と、を有し、
前記第１傾斜面と前記第２傾斜面のうちの１つ以上の算術平均粗さは、０．１μｍ未満であり、
前記端面の少なくとも一部の算術平均粗さは、０．１μｍ以上であり、
前記第１主面が車両の搭乗者に向けて、車両の内部に設置される、車載ディスプレイのカバーガラス。
続きを表示（約 470 文字）【請求項２】
前記第１傾斜面と前記第２傾斜面の両方を有し、
前記端面は、前記第１傾斜面の先端と前記第２傾斜面の先端とにまたがる、請求項１に記載の車載ディスプレイのカバーガラス。
【請求項３】
前記第１傾斜面の算術平均粗さは、０．１μｍ以上であり、
前記第２傾斜面の算術平均粗さは、０．１μｍ未満であり、
前記端面は、板厚中心を基準として、前記第１主面側の第１端面部と、前記第２主面側の第２端面部とに区分され、
前記第１端面部の算術平均粗さは、０．１μｍ以上であり、
前記第２端面部の算術平均粗さは、０．１μｍ未満である、請求項２に記載の車載ディスプレイのカバーガラス。
【請求項４】
前記第１主面と前記第１傾斜面との境界が、平面視にて曲線部を含む、請求項１～３のいずれか１項に記載の車載ディスプレイのカバーガラス。
【請求項５】
前記曲線部の曲率半径は、０．５ｍｍ以上、１０００ｍｍ以下である、請求項４に記載の車載ディスプレイのカバーガラス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車載ディスプレイのカバーガラスに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

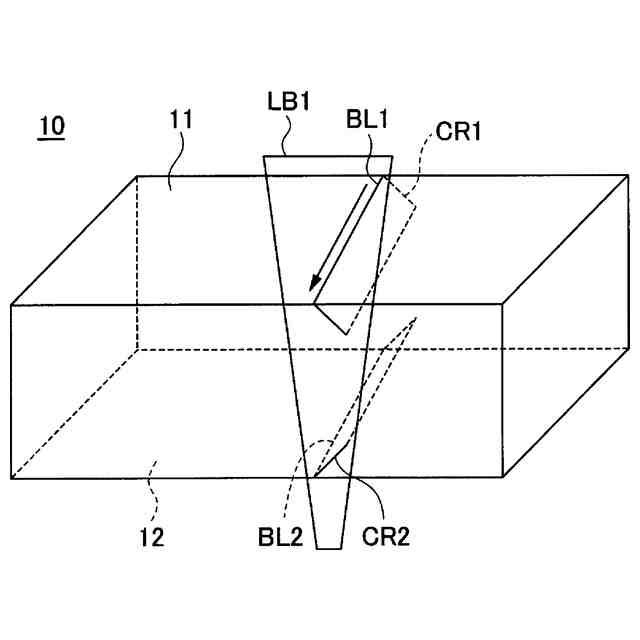

特許文献１、２では、ガラス板の主面を２つの領域に分離する分離線にて、ガラス板を分離する。具体的には、先ず、分離線に沿ってレーザ光の照射点を移動し、分離線に直交する断面にて、分離線から主面に対して斜め方向に延びる亀裂を形成する。
【０００３】
特許文献１では、分離線が主面の周縁に斜めに交わっており、その交点が照射点の移動開始点である。これにより、分離線に直交する断面にて、分離線から主面に対して斜め方向に延びる亀裂を形成できる。
【０００４】
一方、特許文献２では、照射点が左右非対称なパワー密度分布を有する。左右方向は、主面に平行な方向であって、分離線に直交する方向である。これにより、分離線に直交する断面にて、分離線から主面に対して斜め方向に延びる亀裂を形成できる。
【０００５】
特許文献１、２によれば、上記の通り、分離線に直交する断面にて、分離線から、主面に対して斜め方向に延びる亀裂が得られる。面取面に相当する傾斜面が得られるので、面取加工が不要である。
【０００６】
一方、特許文献３、４では、ガラス板の内部にレーザ光を線状に集束し、線状の損傷部を形成する。線状の損傷部は、主面に対して垂直な方向に延びる。損傷部を起点に亀裂を形成すれば、主面から垂直に延びる端面が得られる。
【先行技術文献】
【特許文献】
【０００７】
国際公開第２０１５／０９８６４１号
国際公開第２０１４／０５８３５４号
日本国特表２０１９－５１１９８９号公報
日本国特開２０１７－１８５５４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１、２によれば、上記の通り、分離線に直交する断面にて、分離線から、主面に対して斜め方向に延びる亀裂が形成される。それゆえ、面取加工を実施しなくても、面取面に相当する傾斜面が得られる。
【０００９】
ところで、特許文献１、２では、亀裂の形成後に、ガラス板に応力を加え、亀裂の先端から新たな亀裂を生成する。その際、新たな亀裂が主面に対して垂直な方向に延びないことがあった。
【００１０】
一方、特許文献３、４によれば、線状の損傷部は、主面に対して垂直な方向に延びる。それゆえ、損傷部を起点に亀裂を形成すれば、主面から垂直に延びる端面が得られる。但し、主面と端面の角が垂直であるので、面取加工が必要になってしまう。
（【００１１】以降は省略されています）
