公開番号2025082960
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196549
出願日2023-11-20
発明の名称電池の製造方法、及び、電池
出願人トヨタ自動車株式会社,株式会社豊田自動織機
代理人個人,個人,個人
主分類H01M 10/0585 20100101AFI20250523BHJP(基本的電気素子)
要約【課題】電池の注液口から電解液を注液する際に変形や破損が生じることを抑制することができる電池の製造方法、および電池を提供する。

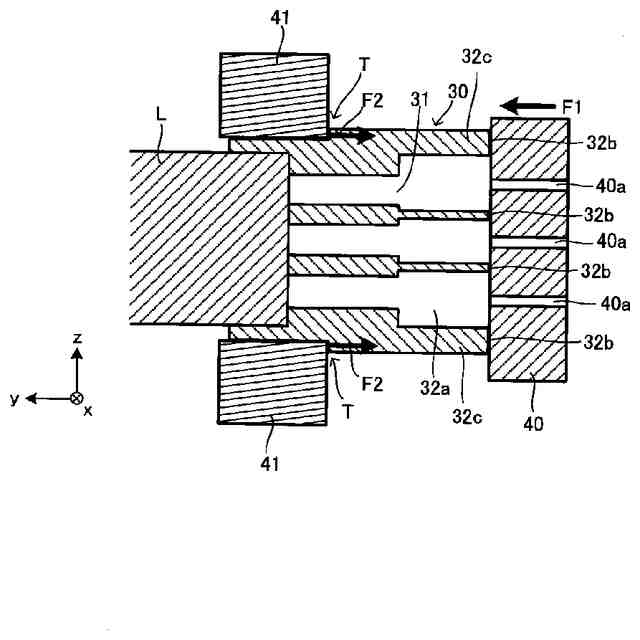

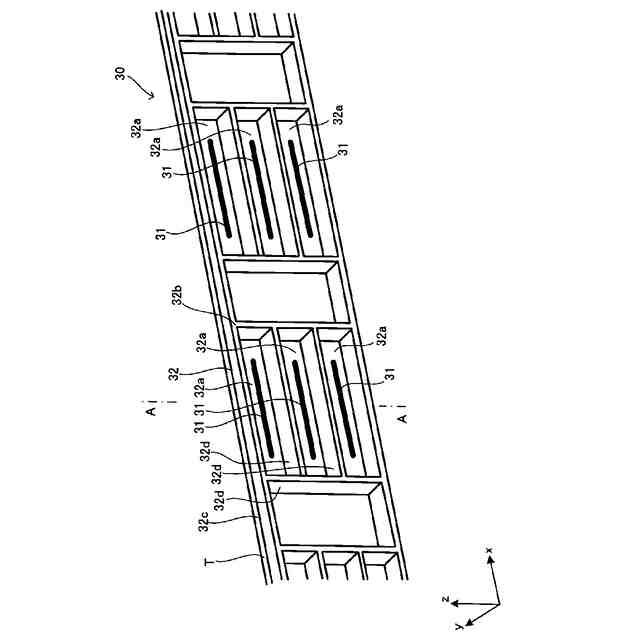

【解決手段】複数の電極が積層された電池であって、電極に対して電解液を注入するための注液口31と、注液口を囲うように形成された注液枠と、を有し、注液枠のうち、複数の電極の積層方向の端面には段差Tが形成されている、電池である。電池の製造方法であって、電極に対して電解液を注入する注液口を囲むように形成された注液枠を介して電解液を供給する注液工程を有し、注液枠のうち、複数の電極の積層方向端面には段差が形成されており、注液工程では、注液枠の開口を覆うように押圧して第1の治具40を配置し、段差に第2の治具41を配置して、注液枠に対して、第1の治具と第2の治具とで対向する力を生じさせつつ電解液を注液口に供給する、電池の製造方法である。
【選択図】図6
特許請求の範囲【請求項１】

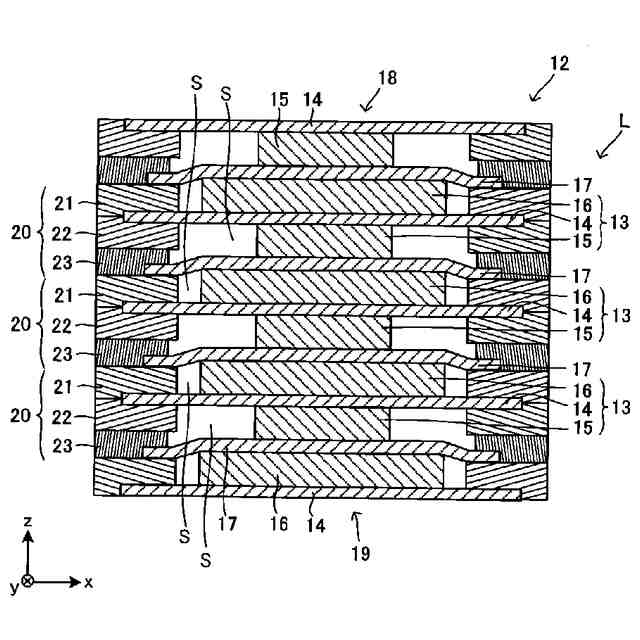

複数の電極が積層された電池の製造方法であって、

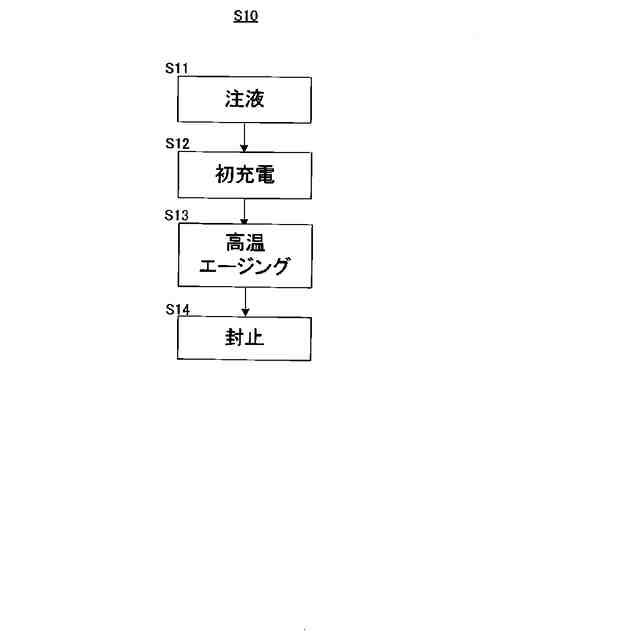

前記電極に対して前記電解液を注入する注液口を囲むように形成された注液枠を介して前記電解液を供給する注液工程を有し、
前記注液枠のうち、複数の前記電極の積層方向端面には段差が形成されており、
前記注液工程では、前記注液枠の開口を覆うように押圧して第１の治具を配置し、前記段差に第２の治具を配置して、前記注液枠に対して、前記第１の治具と前記第２の治具とで対向する力を生じさせつつ前記電解液を前記注液口に供給する、
電池の製造方法。
続きを表示（約 190 文字）【請求項２】

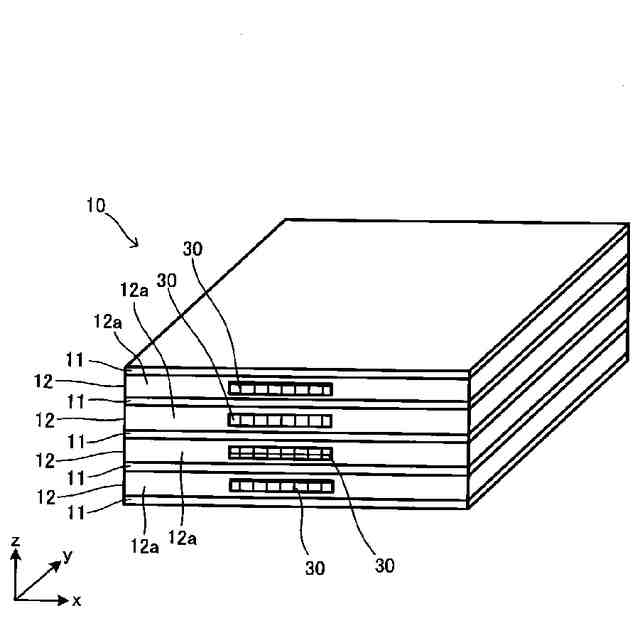

複数の電極が積層された電池であって、
前記電極に対して電解液を注入するための注液口と、
前記注液口を囲うように形成された注液枠と、を有し、

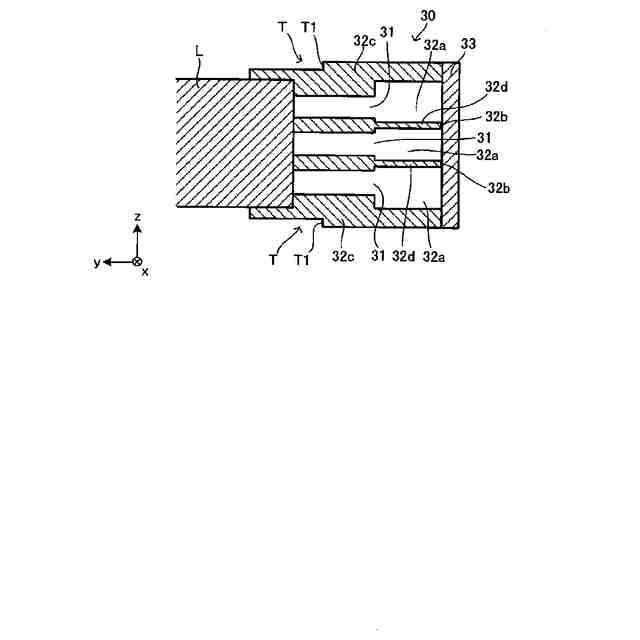

前記注液枠のうち、複数の前記電極の積層方向の端面には段差が形成されている、
電池。
【請求項３】
前記段差の高低差が０．５ｍｍ以上である、請求項２に記載の電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池の製造方法、及び、電池に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１にはバイポーラ電池の端部に射出成型で注液口が設けられたことが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１２０７１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
注液口からの電解液の注液の際に注液口を囲うように形成された注液枠を押さえる必要があるが、注液枠に力がかかりすぎると注液枠に破損や変形の虞がある。
【０００５】
そこで本開示は、電池の注液口から電解液の注液をする際に変形や破損が生じることを抑制することができる電池の製造方法を提供することを目的とする。また、そのための電池を提供する。
【課題を解決するための手段】
【０００６】
詳細は後で説明するが、発明者は鋭意検討の結果、電解液の注液時における電解液のシール性を確保するために、注液の際に注液枠に対して電池の積層方向と交差する方向から押圧するため、座屈や変形が懸念されることから、注液枠に対して電池の積層方向からも拘束力を付加することで、押圧による力をキャンセルするが、拘束力が大きくなると注液枠に破損や変形が生じる知見を得た。これに対して発明者は拘束力を小さくしても押圧力を減殺することができる手段を具体化した。
【０００７】
本願は、複数の電極が積層された電池の製造方法であって、電極に対して電解液を注入する注液口を囲むように形成された注液枠を介して電解液を供給する注液工程を有し、注液枠のうち、複数の電極の積層方向端面には段差が形成されており、注液工程では、注液枠の開口を覆うように押圧して第１の治具を配置し、段差に第２の治具を配置して、注液枠に対して、第１の治具と第２の治具とで対向する力を生じさせつつ電解液を注液口に供給する、電池の製造方法を開示する。
【０００８】
本願は、複数の電極が積層された電池であって、電極に対して電解液を注入するための注液口と、注液口を囲うように形成された注液枠と、を有し、注液枠のうち、複数の電極の積層方向の端面には段差が形成されている、電池を開示する。
【０００９】
上記段差の高低差は０．５ｍｍ以上とすることができる。
【発明の効果】
【００１０】
本開示によれば、段差に配置された第２の治具と、注液枠の開口を押圧する第１の治具とで対向する力が働いているため、第１の治具によるシール性を得るための押圧力を減殺させることができ、シール性を確保しつつ注液枠の変形や破損の発生を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
