公開番号2025082143
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195417
出願日2023-11-16
発明の名称複数ケーブル用密閉構造
出願人日本無線株式会社
代理人個人
主分類F16C 1/10 20060101AFI20250521BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】容易かつ確実に複数のケーブルを防水する。

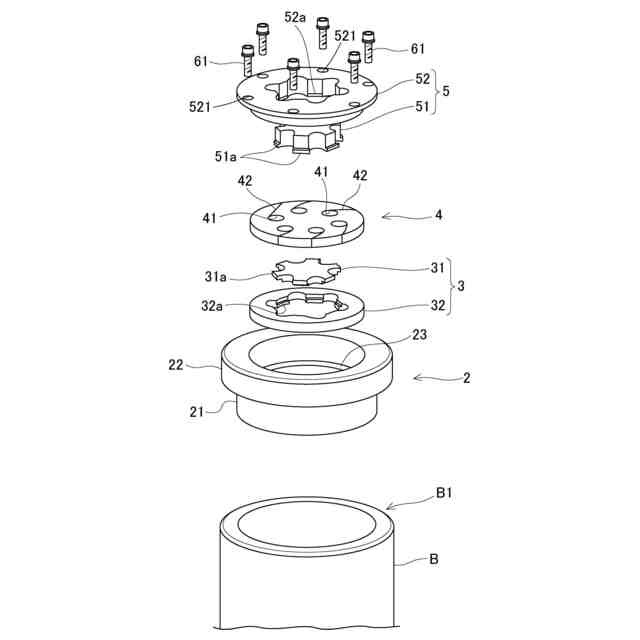

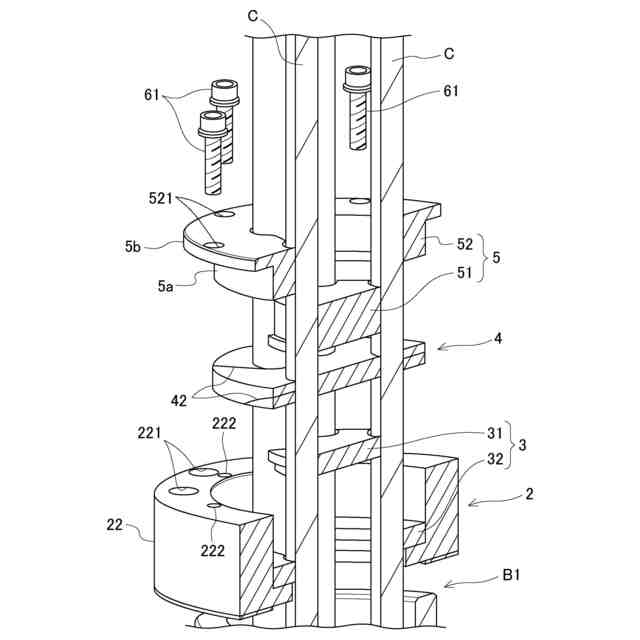

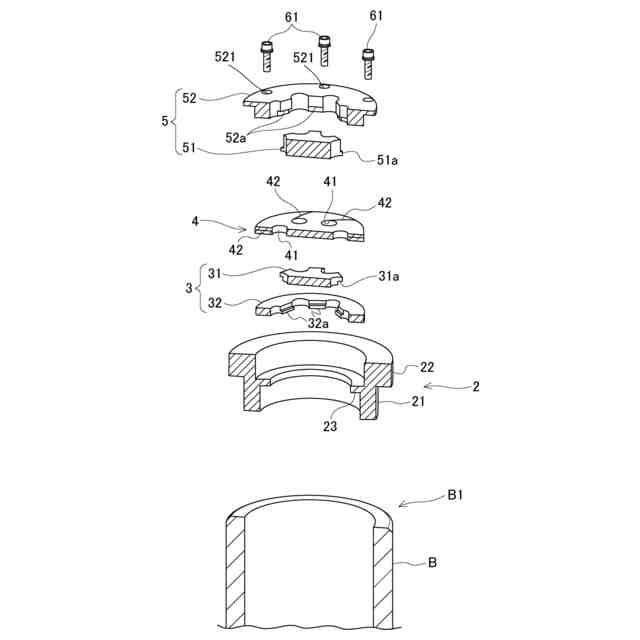

【解決手段】水が入る流体収容体Bの開口部B1から複数のケーブルCが貫通した状態で、開口部B1を防水する構造であり、開口部B1に取り付けられるハウジング2と、ハウジング2内に収容され、第1の貫通孔33が環状の軌跡上に複数形成され、該軌跡の内側に位置する第1の挟持板内部31と、軌跡の外側に位置する第1の挟持板外部32とに分割された第1の挟持板3と、ハウジング2内の第1の挟持板3の上側に収容され、ケーブル孔41が複数形成され、外周縁から形成された切り込み42からケーブルCをケーブル孔41に挿入可能なガスケット板4と、ガスケット板4の上側に配設され、第2の貫通孔53が環状の軌跡上に複数形成され、該軌跡の内側に位置する第2の挟持板内部51と、軌跡の外側に位置する第2の挟持板外部52とに分割された第2の挟持板5と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
流体が入る流体収容体の開口部から複数のケーブルが貫通した状態で、前記開口部を密閉するための複数ケーブル用密閉構造であり、
前記開口部に取り付けられる筒状のハウジングと、
板状で前記ハウジング内に収容され、前記ケーブルが貫通する孔である第１の貫通孔が環状の軌跡上に複数形成され、前記軌跡に沿って、前記軌跡の内側に位置する第１の挟持板内部と、前記軌跡の外側に位置する第１の挟持板外部とに分割された第１の挟持板と、

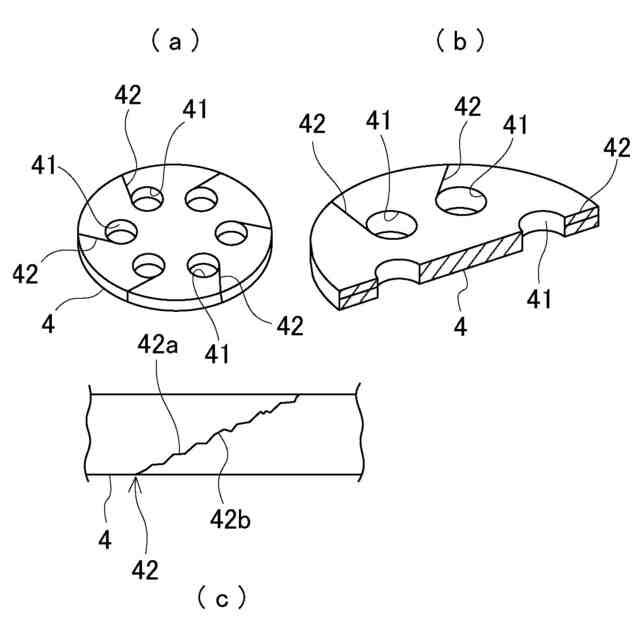

板状で前記ハウジング内の前記第１の挟持板の上側に収容され、前記ケーブルが貫通する孔であるケーブル孔が環状の軌跡上に複数形成され、外周縁から前記各ケーブル孔に対して切り込みが形成されて、前記切り込みから前記ケーブルを前記ケーブル孔に挿入可能なガスケット板と、
前記ガスケット板の上側に配設され、前記ケーブルが貫通する孔である第２の貫通孔が環状の軌跡上に複数形成され、前記軌跡に沿って、前記軌跡の内側に位置する第２の挟持板内部と、前記軌跡の外側に位置する第２の挟持板外部とに分割された第２の挟持板と、

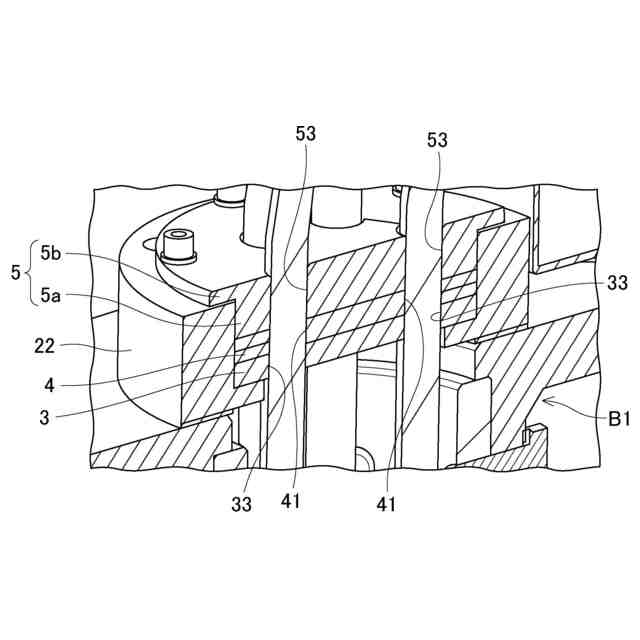

を備え、前記第２の挟持板を前記ハウジングに固定することで、前記第１の挟持板と前記第２の挟持板とで前記ガスケット板が押圧されて、前記ガスケット板の切り込みが密閉される、
ことを特徴とする複数ケーブル用密閉構造。
続きを表示（約 290 文字）【請求項２】

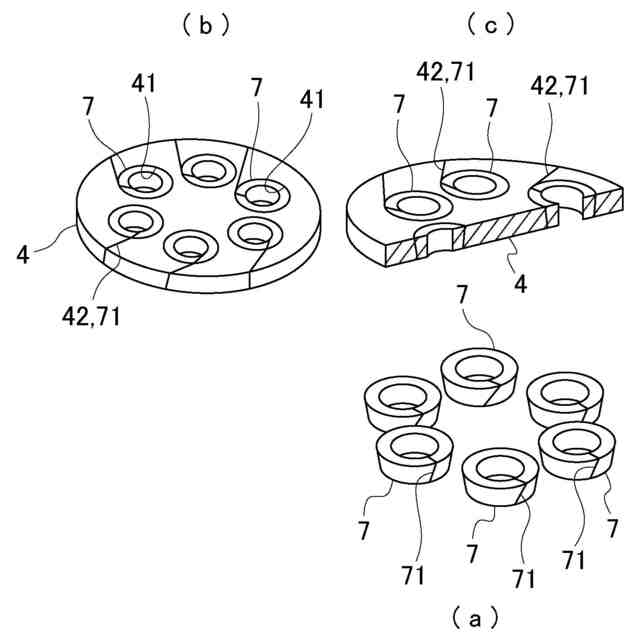

筒状で外周縁から内周縁に至って形成された切り込みを介してケーブルを挿入可能で、前記ガスケット板の前記ケーブル孔内に装着可能なインサートガスケットを備える、
ことを特徴とする請求項１に記載の複数ケーブル用密閉構造。
【請求項３】

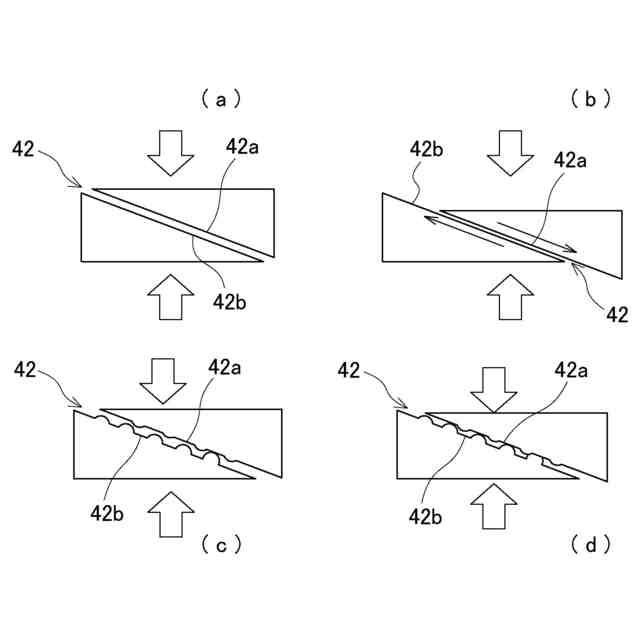

前記ガスケット板の切り込みが、前記ガスケット板の厚み方向に対して斜めに形成されている、
ことを特徴とする請求項１に記載の複数ケーブル用密閉構造。
【請求項４】
前記ガスケット板の切り込みの面に凹凸が形成されている、
ことを特徴とする請求項３に記載の複数ケーブル用密閉構造。

発明の詳細な説明【技術分野】
【０００１】
この発明は、複数のケーブルをまとめて気密、水密するための複数ケーブル用密閉構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、水が蓄えられた構造物の開口部にケーブルが貫通する場合に、開口部を防水する必要があるが、ケーブルを容易に固定でき、かつ、防水性にも優れる、という防水固定構造が知られている（例えば、特許文献１等参照。）。この防水固定構造は、開口部の内周に雌ネジが形成された収容部と、ケーブルが貫通する孔が形成されたガスケットおよび座金と、収容部の雌ネジに螺合する雄ネジと、を備える。そして、雄ネジを雌ネジに螺合することで、座金を介してガスケットを押圧するものである。
【０００３】
また、ガスケットには、ケーブルを挿通するための切断面が、ケーブルの軸方向に対して斜めに形成されている。これにより、ケーブルを切断面からガスケットに挿入できるとともに、切断面が斜めに形成されているため、ガスケットを押圧した際に、切断面が密着して防水効果が向上する、というものである。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－２６２４３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、開口部に複数のケーブルを貫通させる場合、特許文献１に記載の防水固定構造では、ガスケットと座金に複数の貫通孔を設ける必要がある。そして、ケーブルの防水位置（防水部位）を切断面からガスケットに挿入するとともに、ケーブルを先端から防水位置まで座金の貫通孔に挿入しなければならず、作業に手間と時間を要する。しかも、ケーブルの先端に端子などが設けられている場合には、ケーブルの先端を座金の貫通孔に挿入することができない。
【０００６】
そこで本発明は、容易かつ確実に複数のケーブルを密閉可能な複数ケーブル用密閉構造を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために請求項１に記載の発明は、流体が入る流体収容体の開口部から複数のケーブルが貫通した状態で、前記開口部を密閉するための複数ケーブル用密閉構造であり、前記開口部に取り付けられる筒状のハウジングと、板状で前記ハウジング内に収容され、前記ケーブルが貫通する孔である第１の貫通孔が環状の軌跡上に複数形成され、前記軌跡に沿って、前記軌跡の内側に位置する第１の挟持板内部と、前記軌跡の外側に位置する第１の挟持板外部とに分割された第１の挟持板と、板状で前記ハウジング内の前記第１の挟持板の上側に収容され、前記ケーブルが貫通する孔であるケーブル孔が環状の軌跡上に複数形成され、外周縁から前記各ケーブル孔に対して切り込みが形成されて、前記切り込みから前記ケーブルを前記ケーブル孔に挿入可能なガスケット板と、前記ガスケット板の上側に配設され、前記ケーブルが貫通する孔である第２の貫通孔が環状の軌跡上に複数形成され、前記軌跡に沿って、前記軌跡の内側に位置する第２の挟持板内部と、前記軌跡の外側に位置する第２の挟持板外部とに分割された第２の挟持板と、を備え、前記第２の挟持板を前記ハウジングに固定することで、前記第１の挟持板と前記第２の挟持板とで前記ガスケット板が押圧されて、前記ガスケット板の切り込みが密閉される、ことを特徴とする。
【０００８】
請求項２に記載の発明は、請求項１に記載の複数ケーブル用密閉構造において、筒状で外周縁から内周縁に至って形成された切り込みを介してケーブルを挿入可能で、前記ガスケット板の前記ケーブル孔内に装着可能なインサートガスケットを備える、ことを特徴とする。
【０００９】
請求項３に記載の発明は、請求項１に記載の複数ケーブル用密閉構造において、前記ガスケット板の切り込みが、前記ガスケット板の厚み方向に対して斜めに形成されている、ことを特徴とする。
【００１０】
請求項４に記載の発明は、請求項３に記載の複数ケーブル用密閉構造において、前記ガスケット板の切り込みの面に凹凸が形成されている、ことを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
