公開番号2025081984
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195136
出願日2023-11-16
発明の名称ナノバブル水生成機能を有する洗濯機用給水ホース
出願人個人
代理人個人,個人
主分類D06F 39/08 20060101AFI20250521BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】ナノバブル水生成機能を持たせた洗濯機用給水ホースを提供する。

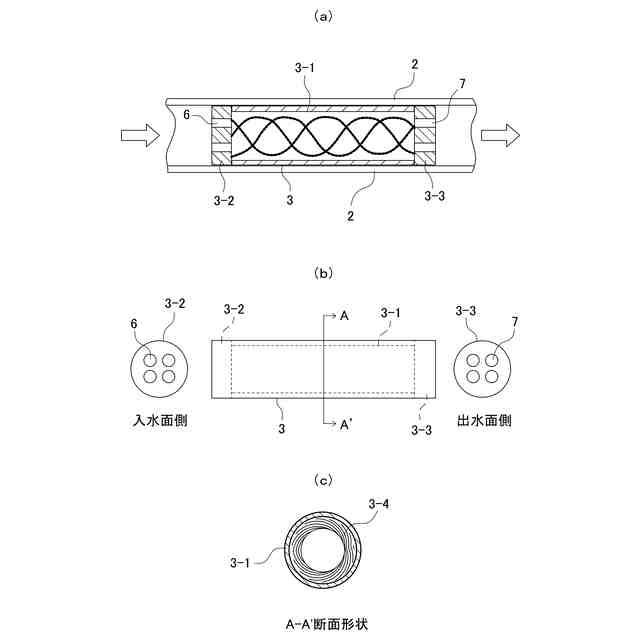

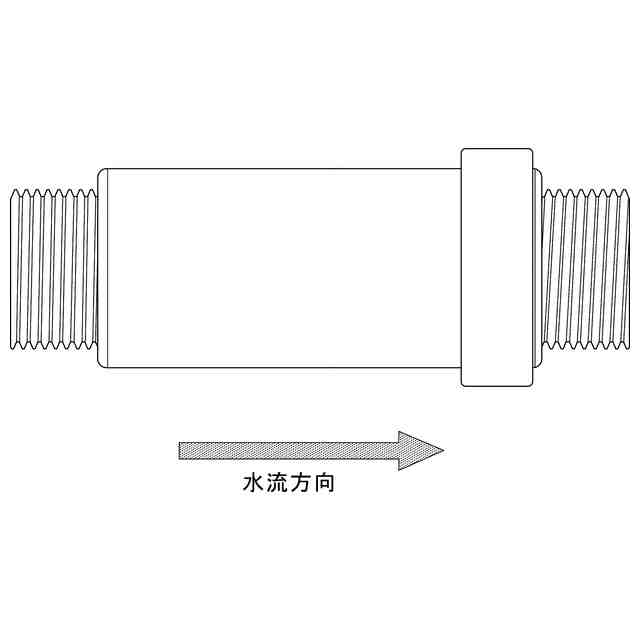

【解決手段】洗濯機用給水ホースは、給水ホース本体2内に配置され、水道水に含まれる水泡を微細化するナノバブル水生成器3を備え、ナノバブル水生成器3は、円筒体3-1と、円筒体3-1の中心軸から所定距離だけ離れた同心円状に形成された4つの分岐孔6を有する入水面体3-2と、円筒体3-1から水道水を流出する4つの分岐孔7を有する出水面体3-3とにより構成され、円筒体3-1は、給水ホース本体2の外装を覆う円形のカシメ材により給水ホース本体2に固定され、入水面体3-2と出水面体3-3間の円筒体の内面壁には、螺旋状の切込みによる凹凸部3-4が形成され、4つの分岐孔6から流れ込む水が、凹凸部3-4に接触及び衝突することにより円筒体3-1内で乱流を生じさせ、水道水内の気泡を微細粉砕して出水面体3-3から流出する。
【選択図】図3
特許請求の範囲【請求項１】
洗濯機用の給水ホースであって、

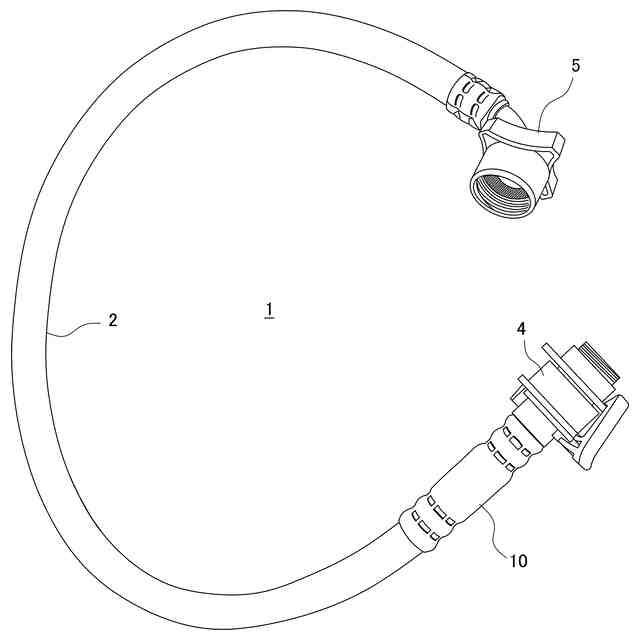

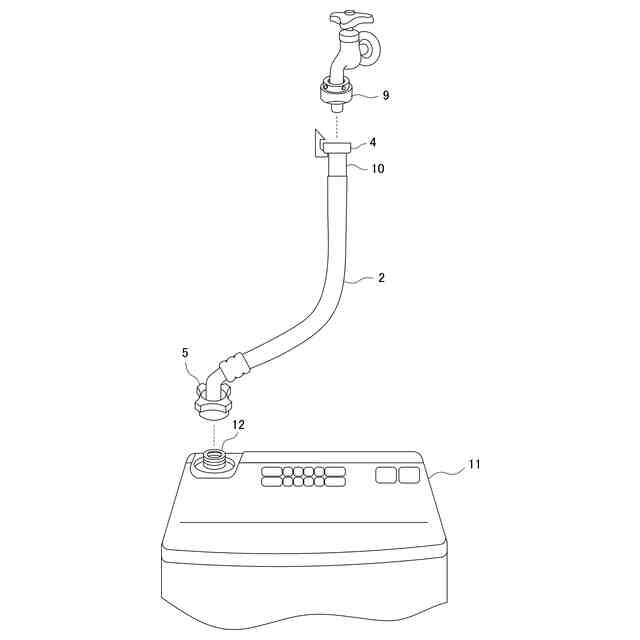

前記給水ホースの一方の端には、水道水の蛇口に取り付けられる給水ホース接続用のアダプタに着脱自在に接続される接手部と、前記接手部の前記アダプタへの接続を保持するカプラ保持器と、から成る接手カプラが取り付けられ、
前記給水ホースの他端には、洗濯機の受水口に接続される接続部が取り付けられ、
前記給水ホース内に配置され、水道水に含まれる水泡を微細化するナノバブル水生成手段を備え、
前記ナノバブル水生成手段は、
前記給水ホースの内面に密接する円筒体と、
水道水を前記円筒体の中心軸から所定距離だけ離れた同心円状に形成された４つの分岐孔を有する入水面体と、
前記円筒体から水道水を流出する４つの分岐孔を有する出水面体と、により構成され、

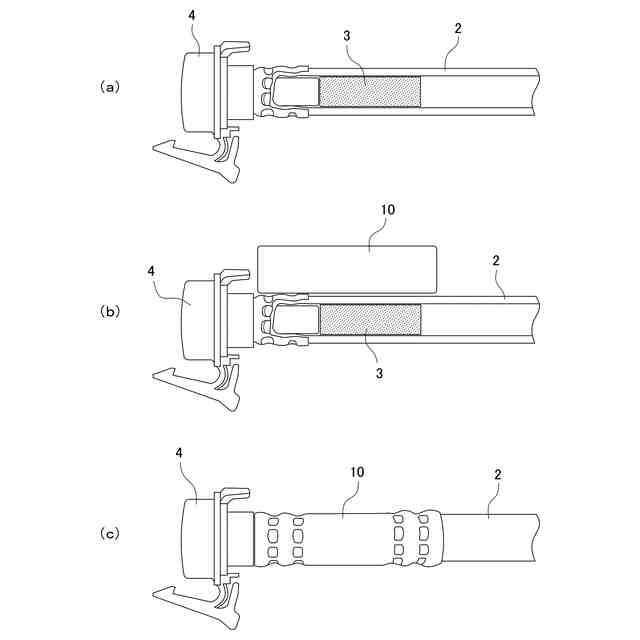

前記円筒体は、前記給水ホースの内面に挿入された状態で、当該給水ホースの外装を覆う円形のカシメ材により前記接手カプラと共に当該給水ホースに固定され、
前記入水面体と前記出水面体間の前記円筒体の内面壁には、螺旋状の切込みによる凹凸部が形成され、
前記入水面体の４つの分岐孔から流れ込む水が、前記螺旋状の凹凸部に接触及び衝突することにより前記円筒体内で乱流を生じさせ、水道水内の気泡が微細に粉砕されて前記出水面体からナノバブル水が流出するように形成される、
ことを特徴とするナノバブル水生成機能を有する洗濯機用給水ホース。
続きを表示（約 800 文字）【請求項２】
前記入水面体に設けられた４つの分岐孔は、その入水側から出水側に向けての中心軸が前記取水プレートの中心軸に対し所定角度だけ傾斜している請求項１に記載のナノバブル水生成機能を有する洗濯機用給水ホース。
【請求項３】
前記入水面体に設けられた４つの分岐孔は、前記同心円上に等間隔の設けられた、請求項１又は２に記載のナノバブル水生成機能を有する洗濯機用給水ホース。
【請求項４】
前記入水面体の厚寸法は、円筒体の直径寸法の少なくとも概ね１／４である、請求項３に記載のナノバブル水生成機能を有する洗濯機用給水ホース。
【請求項５】
前記アダプタの内週壁には複数の球体が設けられ、前記接手部はその外周壁に前記複数の球体に夫々嵌合する孔が形成されており、
前記アダプタを前記接手部に被せて前記球体と前記貫通孔が嵌合することにより前記接手部が前記水道蛇口に密に連結する請求項１又は２に記載のナノバブル水生成機能を有する洗濯機用給水ホース。
【請求項６】

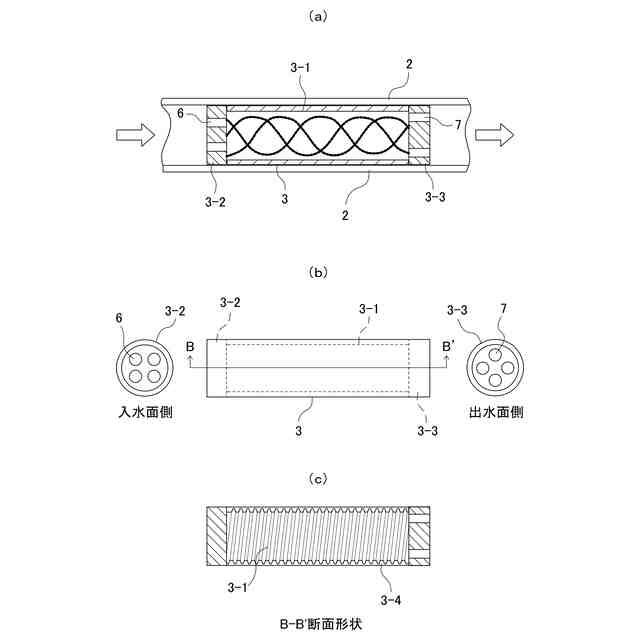

前記入水面側から前記出水面側への流水方向から見て、前記入水面体と前記出水面体におけるそれぞれの分岐孔の中心位置は、一致しないよう所定の角度ズレて配置されている、ことを特徴する請求項１又は２に記載のナノバブル水生成機能を有する洗濯機用給水ホース。
【請求項７】
前記入水面体と前記出水面体は、少なくとも５ミリメートル以上の厚さを有する黄銅素材、樹脂素材又はステンレス素材により形成される、ことを特徴とする請求項４に記載のナノバブル水生成機能を有する洗濯機用給水ホース。
【請求項８】
前記円筒体は、黄銅素材、ステンレス素材又は樹脂素材により形成される、ことを特徴とする請求項７に記載のナノバブル水生成機能を有する洗濯機用給水ホース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、一般家庭の洗濯機に用いられる洗濯機用給水ホースに関し、特に、現在使用中の洗濯機を、給水ホースを交換するだけでナノバブル水生成機能を持たせることを可能にするものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ナノバブル水とは、一般的に気泡の直径サイズが概ね１００μｍ以下のマイクロバブルや、同サイズが５０～５００ｎｍ程度のナノバブルサイズの気泡を多く含むナノバブル水（本願では、「ナノバブル」又は「ナノバブル水」という）を意味し、毛穴よりも微小な小さな気泡を含むきめ細かな水が毛穴や汗腺の汚れ、繊維組織の隙間等に入り込んでいる汚れを効果的に除去することができ、近年急速に、特に、健康や美容の分野において知られるに至っている。
【０００３】
また、ナノバブル水の電気的作用による洗浄効果も注目されてきている。ナノバブルの表面には通常、マイナスの電荷が帯電しており、気泡同士が合体することなく、ナノバブル水中に拡散・浮遊している。これに対し、油や皮脂、細かい異物等による汚れは通常プラスに帯電して、マイナスの電荷を帯びた被洗浄物と電気的に結合している。よって、マイナスの電荷を帯びているナノバブルがプラス電荷の汚れに吸着すると電気的に中和されて、汚れを被洗浄物から分離しやすい状態となる。
【０００４】
そして、電気的に中和されて被洗浄物から分離した汚れは、ナノバブルの気液界面に吸着したまま気泡の浮力によって水面に浮上することで、被洗浄物から除去された汚れがナノバブル水中で再び被洗浄物に付着されることなく、洗浄されることになる。
【０００５】
このようなナノバブル水を発生するには、従来から、高速せん断方式、加圧圧壊方式、キャビテーション方式などが知られているが、その多くが、アスピレータ方式などで、外部から空気を吸引している。或いは、強制注入している。その一つとして、加速手段にて加速される液体、及び気液混合手段によりケーシングに導入される気体（直径が数ミリ程度の気泡）から成る混合流体をケーシング内でキャビテーションを起こさせて、マイクロバブルを発生するマイクロバブル発生装置が知られている（例えば、特許文献１を参照）。
【０００６】
また、外部から空気（外気）を取り入れることなしに、水の中に溶融しているいわゆる溶存空気からキャビテーション方式によってマイクロバブルを発生させる方式としては、入口から出口に向かいその中心軸に直交する断面積を漸減する通水用入口側の第１ノズルと、第１ノズルの出口から連通して設けられた連通路を介して連続して配設され、入口から出口に向かってその中心軸に直交する断面積を漸増する通水用出口側の第２ノズルと、前記連通路にのみ開口した隙間又は側室とを有するマイクロバブル発生装置が知られている（例えば、特許文献２を参照）。
【０００７】
そして、水の中の溶存空気からキャビテーション方式によってマイクロバブルを発生させる方式のマイクロバブル発生器を美容や健康面での効果に応用したものとしては、シャワーヘッドが知られている（例えば、特許文献３を参照）。
【０００８】
また、同様に、水中の気泡からキャビテーション方式によってマイクロバブルを発生させる方式のマイクロバブル発生器を洗濯機に応用したものとしては、回転槽内の洗濯物に対してマイクロバブルを噴射する流体噴射装置を備えた洗濯機が知られている（例えば、特許文献４を参照）。
【先行技術文献】
【特許文献】
【０００９】
特開２００７－０２１３４３号公報
特開２００９－１３６８６４号公報
特開２０１６－００２１９６号公報
特開２０１６－２０９３３１号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、特許文献１によるマイクロバブル発生装置は、タンクに貯留した水を加速して行う気液混合は装置が大型化し、水道直結型の簡易なタイプが望まれる家庭用には不向きである。
（【００１１】以降は省略されています）
