公開番号2025079122
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191594
出願日2023-11-09
発明の名称表示方法、表示装置
出願人セイコーエプソン株式会社
代理人個人,個人
主分類D06P 7/00 20060101AFI20250514BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】布帛の選定を容易に行わせることができる表示方法、表示装置を提供する。
【解決手段】印刷対象となる布帛16の物性値を取得することと、取得した物性値と、布帛16を構成する糸29の構造モデルと、に基づいて液滴の浸透範囲39を予測することと、予測した浸透範囲39を示す浸透画像を表示させることと、を含む。
【選択図】図2
特許請求の範囲【請求項１】
印刷対象となる布帛の物性値を取得することと、
取得した前記物性値と、前記布帛を構成する糸の構造モデルと、に基づいて液滴の浸透範囲を予測することと、
予測した前記浸透範囲を示す浸透画像を表示させることと、
を含むことを特徴とする表示方法。
続きを表示（約 510 文字）【請求項２】
目標となる光学濃度である目標光学濃度を取得することと、
前記浸透範囲の光学濃度である予測光学濃度を予測することと、
前記目標光学濃度と前記予測光学濃度とを比較することと、
を含み、
前記予測光学濃度が前記目標光学濃度以上である場合に、前記浸透画像を表示させることを特徴とする請求項１に記載の表示方法。
【請求項３】
前記物性値は、前記糸を構成する複数の繊維の隙間の大きさと、該繊維の太さと、を含み、
前記糸が延びる糸筋方向及び前記糸の内部に向かう垂直方向の前記浸透範囲に基づいて前記予測光学濃度を予測することを特徴とする請求項２に記載の表示方法。
【請求項４】
印刷対象となる布帛の物性値を取得する取得部と、
画像を表示可能な表示部と、
前記表示部の表示を制御する制御部と、
を備え、
前記制御部は、前記取得部が取得した前記物性値と、前記布帛を構成する糸の構造モデルと、に基づいて液滴の浸透範囲を予測し、予測した前記浸透範囲を示す浸透画像を前記表示部に表示させることを特徴とする表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示方法、表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば特許文献１のように、布帛の一例である被印字物に液体の一例であるインクを供給して印字する印字装置がある。印字装置は、印字装置本体と、キャリブレーション部と、を備える。光学濃度の一例である発色値は、インクの印字量、凝集剤の供給量、乾燥装置における処理時間などの印字条件によって変化する。
【０００３】
印字装置本体は、印字条件を変化させて検査印字を実施する。
キャリブレーション部は、検査印字された被印字物の検査発色値を計測する。キャリブレーション部は、検査発色値を標準発色値に近づけるように印字条件を補正することで、印字装置のキャリブレーションを行う。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－５０９６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
光学濃度は、特許文献１の印字条件のみならず、布帛の種類によっても変化する。布帛は、求める光学濃度に合わせて選定することで、適切な印刷を行うことができる。しかし、布帛ごとに特許文献１の検査印字を実行すると、手間がかかってしまう。
【課題を解決するための手段】
【０００６】
上記課題を解決する表示方法は、印刷対象となる布帛の物性値を取得することと、取得した前記物性値と、前記布帛を構成する糸の構造モデルと、に基づいて液滴の浸透範囲を予測することと、予測した前記浸透範囲を示す浸透画像を表示させることと、を含む。
【０００７】
上記課題を解決する表示装置は、印刷対象となる布帛の物性値を取得する取得部と、画像を表示可能な表示部と、前記表示部の表示を制御する制御部と、を備え、前記制御部は、前記取得部が取得した前記物性値と、前記布帛を構成する糸の構造モデルと、に基づいて液滴の浸透範囲を予測し、予測した前記浸透範囲を示す浸透画像を前記表示部に表示させる。
【図面の簡単な説明】
【０００８】

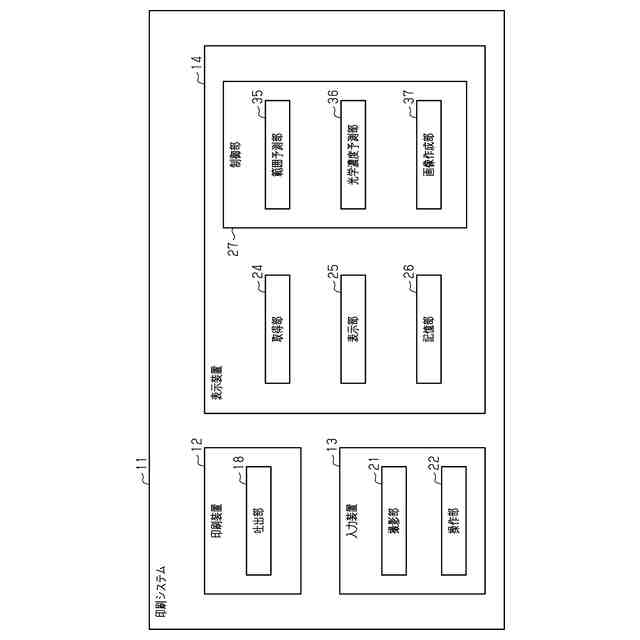

図１は、表示装置を備える印刷システムの模式図である。

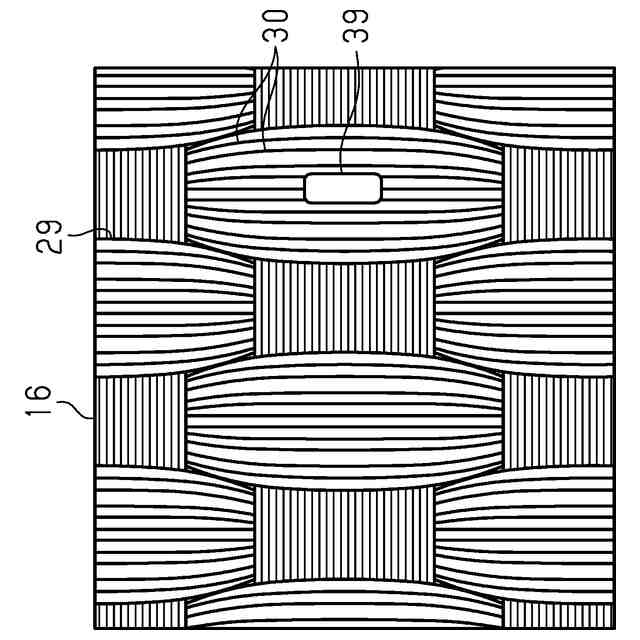

図２は、布帛の模式図である。

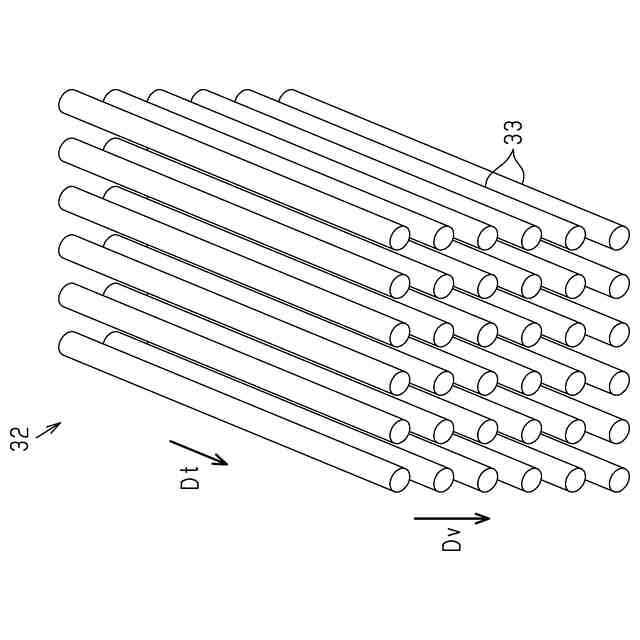

図３は、構造モデルの模式図である。

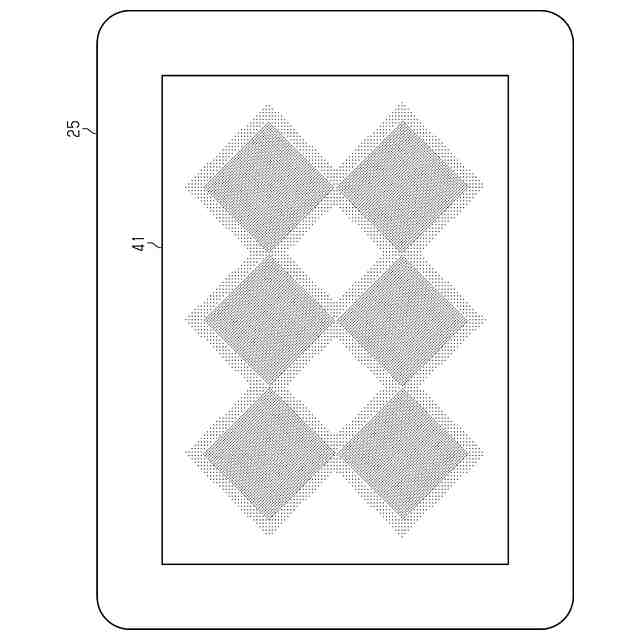

図４は、浸透画像を表示する表示部の模式図である。

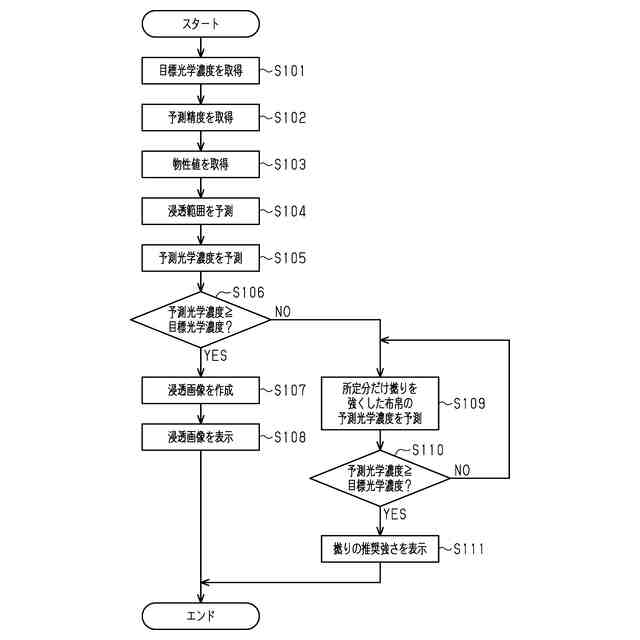

図５は、表示ルーチンを示すフローチャートである。
【発明を実施するための形態】
【０００９】
［実施形態］
以下、表示方法、表示装置の一実施形態について図を参照しながら説明する。
＜印刷システム＞
図１に示すように、印刷システム１１は、印刷装置１２と、入力装置１３と、表示装置１４と、を備えてもよい。
【００１０】
本実施形態の印刷装置１２は、例えば、図２に示す布帛１６に液体の一例であるインクを吐出することによって、文字、写真などの画像を印刷するインクジェット式のプリンターである。
（【００１１】以降は省略されています）
