公開番号2025081162
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194743
出願日2023-11-15
発明の名称ラミネート型電池
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 50/178 20210101AFI20250520BHJP(基本的電気素子)
要約【課題】側面の中心を境として一方の側と他方の側とにおける抵抗の差が抑制されたラミネート型電池の提供。
【解決手段】電極体と、電極体の側面に配置された側面部材と、電極体と側面部材の一部とを覆うラミネートフィルムと、を備え、側面部材が、側面の長手方向において側面の中心に対し一方に偏った位置に配置され、側面の長手方向において中心に対して側面部材が偏って位置する一方の側を偏在側とし、他方の側を非偏在側とした場合に、側面部材は、側面において偏在側に位置する側面部材の体積と非偏在側に位置する側面部材の体積とが等しい、ラミネート型電池。
【選択図】図1
特許請求の範囲【請求項１】
電極体と、
前記電極体の側面に配置された側面部材と、
前記電極体と前記側面部材の一部とを覆うラミネートフィルムと、を備え、
前記側面部材が、前記側面の長手方向において前記側面の中心に対し一方に偏った位置に配置され、
前記側面の長手方向において前記中心に対して前記側面部材が偏って位置する一方の側を偏在側とし、他方の側を非偏在側とした場合に、前記側面部材は、前記側面において前記偏在側に位置する前記側面部材の体積と前記非偏在側に位置する前記側面部材の体積とが等しい、ラミネート型電池。
続きを表示（約 150 文字）【請求項２】
前記側面部材は、前記非偏在側から前記偏在側に向かって厚みが連続的に薄くなる形状を有する、請求項１に記載のラミネート型電池。
【請求項３】
前記側面部材は、前記側面の前記中心を境として前記偏在側の領域に穴が形成されている、請求項１に記載のラミネート型電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ラミネート型電池に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来から、電極体と、端子等の側面部材と、電極体及び側面部材の一部を覆うラミネートフィルムと、を備えるラミネート型電池が用いられている。
【０００３】
例えば、特許文献１には、一方の側面の端子が、側面における中心に対して一方の側に偏って配置された電池、が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－２８３６１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来から、電極体と、端子等の側面部材と、電極体及び側面部材の一部を覆うラミネートフィルムと、を備えるラミネート型電池が用いられている。そして、このラミネート型電池において、側面部材が側面の長手方向において側面の中心に対し一方に偏った位置に配置されることがある。
しかし、側面部材が側面において一方の側に偏って配置されている電極体では、側面の中心を境にして側面部材が偏在している側（偏在側）と、もう一方の側（非偏在側）とで抵抗に差が生じることがあった。
【０００６】
本開示は、上記実情に鑑みてなされたものであり、側面の中心を境として一方の側と他方の側とにおける抵抗の差が抑制されたラミネート型電池を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するための手段は、以下の態様を含む。
＜１＞電極体と、
前記電極体の側面に配置された側面部材と、
前記電極体と前記側面部材の一部とを覆うラミネートフィルムと、を備え、
前記側面部材が、前記側面の長手方向において前記側面の中心に対し一方に偏った位置に配置され、
前記側面の長手方向において前記中心に対して前記側面部材が偏って位置する一方の側を偏在側とし、他方の側を非偏在側とした場合に、前記側面部材は、前記側面において前記偏在側に位置する前記側面部材の体積と前記非偏在側に位置する前記側面部材の体積とが等しい、ラミネート型電池。
＜２＞前記側面部材は、前記非偏在側から前記偏在側に向かって厚みが連続的に薄くなる形状を有する、＜１＞に記載のラミネート型電池。
＜３＞前記側面部材は、前記側面の前記中心を境として前記偏在側の領域に穴が形成されている、＜１＞に記載のラミネート型電池。
【発明の効果】
【０００８】
本開示によれば、側面の中心を境として一方の側と他方の側とにおける抵抗の差が抑制されたラミネート型電池を提供することができる。
【図面の簡単な説明】
【０００９】

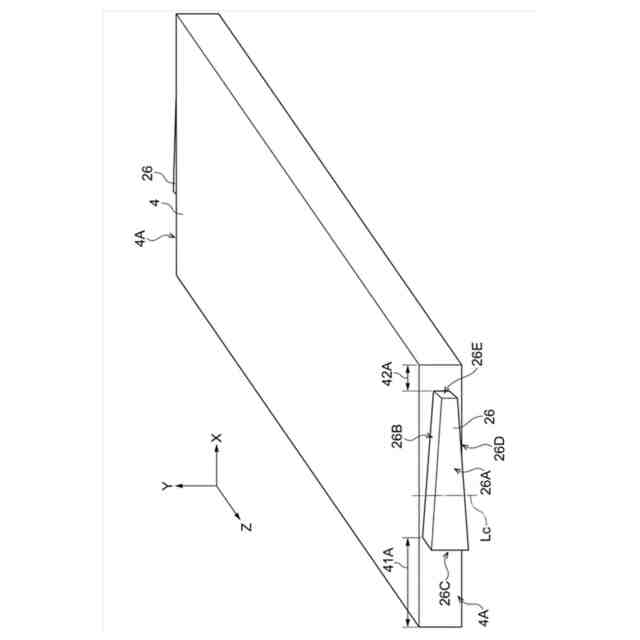

本開示の実施形態に係るラミネート型電池における電極体及び側面部材を示す概略斜視図である。

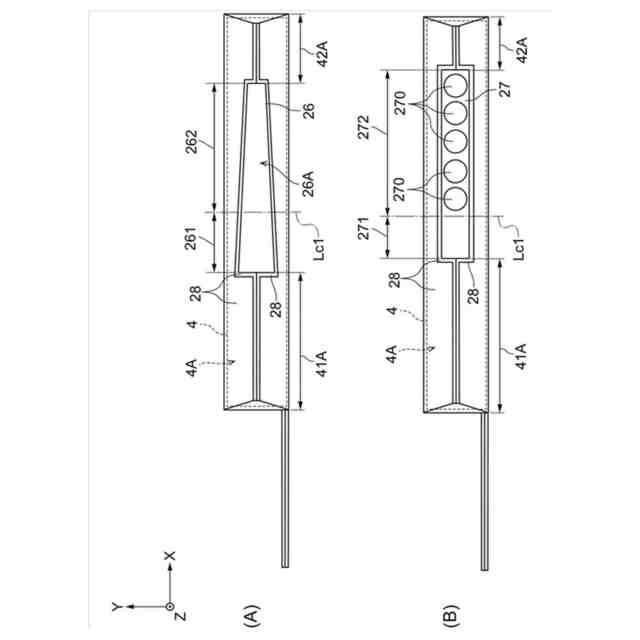

（Ａ）は図１に示すラミネート型電池を側面方向から見た概略側面図であり、（Ｂ）は本開示の実施形態に係る他の態様のラミネート型電池を側面方向から見た概略側面図である。

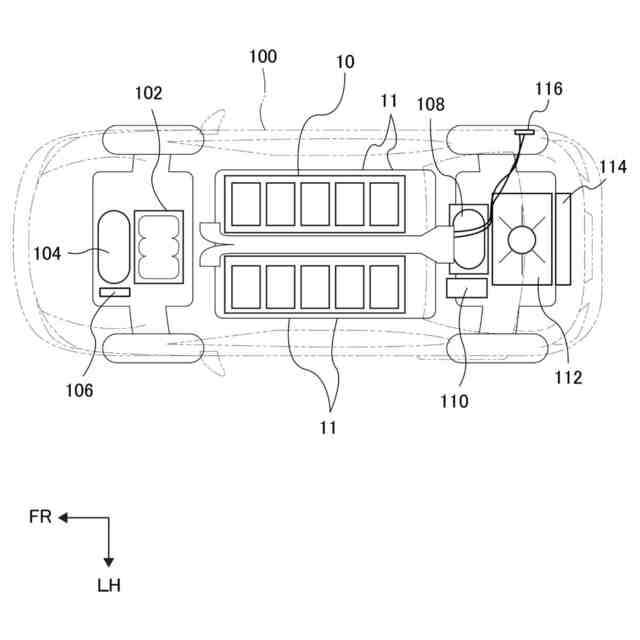

車両の要部を示す概略平面図である。

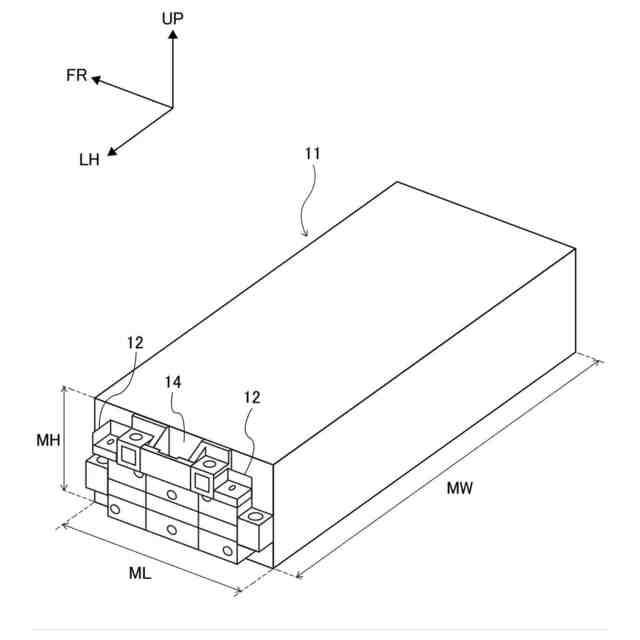

電池モジュールの概略斜視図である。

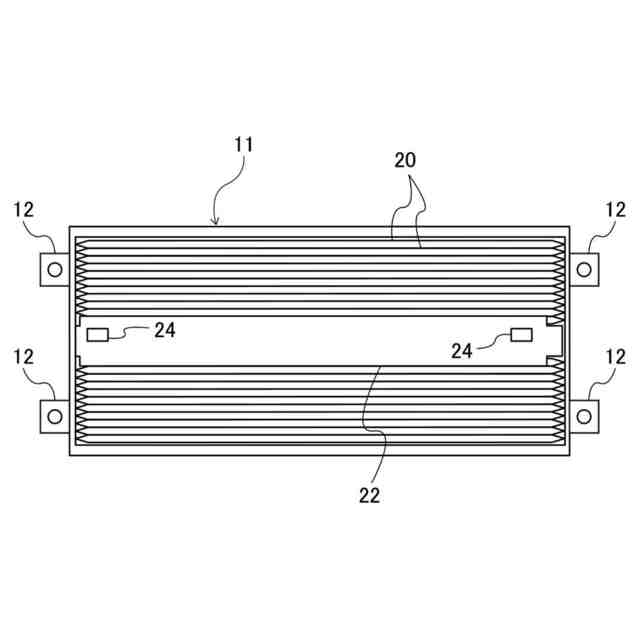

電池モジュールの上蓋を取り除いた状態の平面図である。

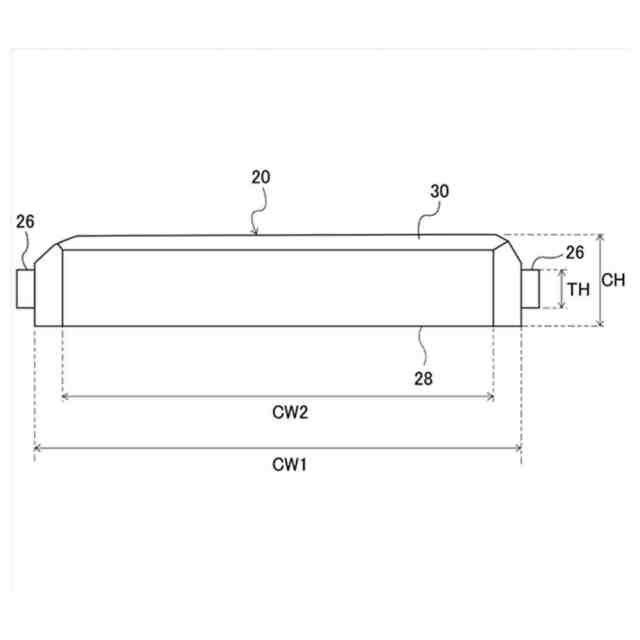

電池モジュールに収容された電池セルを厚み方向から見た概略図である。
【発明を実施するための形態】
【００１０】
本開示の一例である実施形態について説明する。これらの説明は、実施形態を例示するものであり、発明の範囲を制限するものではない。
（【００１１】以降は省略されています）
