公開番号2025075374
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186482
出願日2023-10-31
発明の名称電子装置及び実装構造体
出願人ローム株式会社
代理人個人
主分類H01L 23/48 20060101AFI20250508BHJP(基本的電気素子)
要約【課題】実装強度を向上させることが可能な電子装置および実装構造体を提供すること。
【解決手段】電子装置A100は、電子素子3と、電子素子3に導通するリード1Aと、電子素子3とリード1Aの少なくとも一部を覆う封止樹脂4と、を備え、リード1Aおよび封止樹脂4によって構成され且つ厚さ方向zのz1側を向く第1面と、前記第1面からz方向のz1側とは反対側のz2側に沈む凹部2Aと、をさらに有する。凹部2Aは、リード1Aによって構成された第1側面21Aを有する。
【選択図】図9
特許請求の範囲【請求項１】
電子素子と、
前記電子素子に導通するリードと、
前記電子素子と前記リードの少なくとも一部を覆う封止樹脂と、を備え、
前記リードおよび前記封止樹脂によって構成され且つ厚さ方向の第１側を向く第１面と、
前記第１面から前記厚さ方向の前記第１側とは反対側の第２側に沈む凹部と、をさらに有し、
前記凹部は、前記リードによって構成された第１側面を有する、電子装置。
続きを表示（約 610 文字）【請求項２】
前記凹部は、前記第１側と対向する第２側面を有し、
前記第２側面は、前記リードによって構成されている、請求項１に記載の電子装置。
【請求項３】
前記凹部は、前記第１側と対向する第２側面を有し、
前記第２側面は、前記封止樹脂によって構成されている、請求項１に記載の電子装置。
【請求項４】
前記凹部の底面は、前記封止樹脂によって構成されている、請求項１に記載の電子装置。
【請求項５】
前記凹部の底面は、前記リードによって構成されている、請求項４に記載の電子装置。
【請求項６】
前記リードは、前記厚さ方向と直交する方向において、前記封止樹脂から露出する端子端面を有する、請求項１に記載の電子装置。
【請求項７】
前記凹部は、前記第１側面は、段差部を含む、請求項１に記載の電子装置。
【請求項８】
複数の前記凹部をさらに有する、請求項１ないし７のいずれかに記載の電子装置。
【請求項９】
前記リードは、めっき部を有する請求項１に記載の電子装置。
【請求項１０】
請求項１に記載の電子装置と、
基板と、
前記電子装置と前記基板とを導通接合する導電性接合材と、を備え、
前記導電性接合材は、前記第１側面に付着するフィレット部を含む、実装構造体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子装置及び実装構造体に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
従来、電子素子を備える電子装置が種々に提案されている。例えば、特許文献１には、従来の電子装置の一例としての半導体装置が例示されている。特許文献１に記載の半導体装置は、半導体素子、第１リード、第２リード、第３リード、複数の第１接続部および樹脂パッケージを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１８４１１号公報
【０００４】
［概要］
電子装置では、電子装置を基板に実装した際の実装強度を上げることが好ましい。
【０００５】
本開示の一様態である電子装置は、電子素子と、前記電子素子に導通するリードと、前記電子素子と前記リードの少なくとも一部を覆う封止樹脂と、を備え、前記リードおよび前記封止樹脂によって構成され且つ厚さ方向の第１側を向く第１面と、前記第１面から前記厚さ方向の前記第１側とは反対側の第２側に沈む凹部と、をさらに有し、前記凹部は、前記リードによって構成された第１側面を有する。
【０００６】
本開示の一様態である実装構造体は、前記電子装置と、基板と、前記電子装置と前記基板とを導通接合する導電性接合材と、を備え、前記導電性接合材は、前記第１側面に付着するフィレット部を含む。
【図面の簡単な説明】
【０００７】
図１は、本開示の第１実施形態に係る電子装置を示す斜視図である。
図２は、本開示の第１実施形態に係る電子装置を示す斜視図であって、底面側を上側にした状態の図である。
図３は、本開示の第１実施形態に係る電子装置を示す部分斜視図である。
図４は、本開示の第１実施形態に係る電子装置を示す部分斜視図であって、底面側を上側にした状態の図である。
図５は、本開示の第１実施形態に係る電子装置を示す平面図である。
図６は、本開示の第１実施形態に係る電子装置を示す底面図である。
図７は、図５のＶＩＩ－ＶＩＩ線に沿う断面図である。
図８は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。

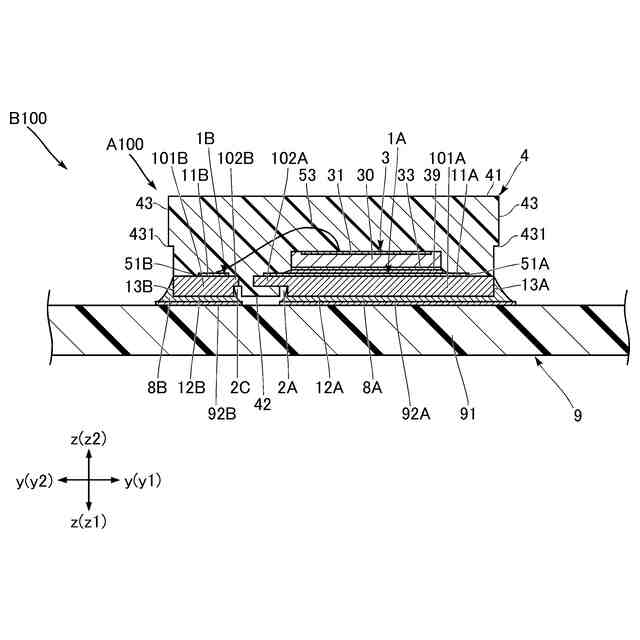

図９は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図１０は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図１１は、図５のＸＩ－ＸＩ線に沿う断面図である。
図１２は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図１３は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図１４は、図５のＸＩＶ－ＸＩＶ線に沿う断面図である。
図１５は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図１６は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図１７は、図５のＸＶＩＩ－ＸＶＩＩ線に沿う断面図である。
図１８は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図１９は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図２０は、図５のＸＸ－ＸＸ線に沿う断面図である。
図２１は、図５のＸＸＩ－ＸＸＩ線に沿う断面図である。
図２２は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図２３は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図２４は、図５のＸＸＩＶ－ＸＸＩＶ線に沿う断面図である。
図２５は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図２６は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図２７は、図５のＸＸＶＩＩ－ＸＸＶＩＩ線に沿う断面図である。
図２８は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図２９は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図３０は、図５のＸＸＸ－ＸＸＸ線に沿う断面図である。
図３１は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図３２は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図３３は、図５のＸＸＸＩＩＩ－ＸＸＸＩＩＩ線に沿う断面図である。
図３４は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図３５は、本開示の第１実施形態に係る電子装置を示す部分拡大断面図である。
図３６は、本開示の第１実施形態に係る電子装置および実装構造体の第１変形例を示す部分拡大断面図である。
図３７は、本開示の第１実施形態に係る電子装置および実装構造体の第２変形例を示す部分拡大断面図である。
図３８は、本開示の第２実施形態に係る電子装置を示す底面図である。
図３９は、図３８のＸＸＸＩＸ－ＸＸＸＩＸ線に沿う部分拡大断面図である。
図４０は、本開示の第２実施形態に係る電子装置の第１変形例を示す底面図である。
【０００８】
［詳細な説明］
本開示の電子装置の好ましい実施の形態について、図面を参照して、以下に説明する。
以下では、同一あるいは類似の構成要素に、同じ符号を付して、重複する説明を省略する。本開示における「第１」、「第２」等の用語は、単に識別のために用いたものであり、必ずしもそれらの対象物に順列を付することを意図していない。
【０００９】
本開示において、「ある物ＡがあるものＢに形成されている」および「ある物Ａがある物Ｂ（の）上に形成されている」とは、特段の断りのない限り、「ある物Ａがある物Ｂに直接形成されていること」、および、「ある物Ａとある物Ｂとの間に他の物を介在させつつ、ある物Ａがある物Ｂに形成されていること」を含む。同様に、「ある物Ａがある物Ｂに配置されている」および「ある物Ａがある物Ｂ（の）上に配置されている」とは、特段の断りのない限り、「ある物Ａがある物Ｂに直接配置されていること」、および、「ある物Ａとある物Ｂとの間に他の物を介在させつつ、ある物Ａがある物Ｂに配置されていること」を含む。同様に、「ある物Ａがある物Ｂ（の）上に位置している」とは、特段の断りのない限り、「ある物Ａがある物Ｂに接して、ある物Ａがある物Ｂ（の）上に位置していること」、および、「ある物Ａとある物Ｂとの間に他のものが介在しつつ、ある物Ａがある物Ｂ（の）上に位置していること」を含む。また、「ある方向に見てある物Ａがある物Ｂに重なる」とは、特段の断りのない限り、「ある物Ａがある物Ｂのすべてに重なること」、および、「ある物Ａがある物Ｂの一部に重なること」を含む。また、「ある物Ａ（の材料）がある物Ｃを含む」とは、「ある物Ａ（の材料）がある材料Ｃからなる場合」、および、「ある物Ａ（の材料）の主成分がある材料Ｃである場合」を含む。また、「ある面Ａがある方向Ｂ（の一方側または他方側）を向く」とは、特段の断りのない限り、面Ａの方向Ｂに対する角度が９０°である場合に限定されず、面Ａが方向Ｂに対して傾いている場合を含む。
【００１０】
説明の便宜上、互いに直交する厚さ方向ｚ、ｘ方向およびｙ方向を参照する。以下の説明では、厚さ方向ｚの第１側をｚ１側、ｚ方向の第１側とは反対側の第２側をｚ２側と称する。ｚ１側は、本開示の第１側に相当し、ｚ２側は、本開示の第２側に相当する。また、厚さ方向ｚと直交する一方向をｘ方向と定義する。ｘ方向の第１側をｘ２側、ｘ２側とは反対側の第２側をｘ１側と称する。また、厚さ方向ｚおよびｘ方向と直交する方向をｙ方向と定義する。ｙ方向の第１側をｙ２側、ｙ２側とは反対側の第２側をｙ１側と称する。なお、「上」、「下」、「上方」、「下方」、「上面」および「下面」などの記載は、厚さ方向ｚにおける各部品等の相対的位置関係を示すものであり、必ずしも重力方向との関係を規定する用語ではない。また、「平面視」とは、厚さ方向ｚに視たときをいう。
