発明の名称ノイズ検知回路及び表示パネル駆動装置
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G09G 3/20 20060101AFI20250501BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ロジック回路の制御対象の誤動作を回避し得るノイズ検知回路及び表示パネル駆動装置を提供する。
【解決手段】ノイズ検知回路は、特定電位の第1電圧に重畳される第1ノイズを入力し、第1ノイズを電位が第1ノイズの電位よりも低い第2ノイズに変換し、第2ノイズを電位が特定電位よりも低い第2電圧に重畳し、第2電圧に重畳される第2ノイズをノイズ信号として出力するノイズ出力部と、ノイズ信号を入力したとき、第1ノイズを検知したことを示す検知信号のレベルを保持しながら出力するノイズ検知信号出力部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
特定電位の第１電圧に重畳される第１ノイズを入力し、前記第１ノイズを電位が前記第１ノイズの電位よりも低い第２ノイズに変換し、前記第２ノイズを電位が前記特定電位よりも低い第２電圧に重畳し、前記第２電圧に重畳される前記第２ノイズをノイズ信号として出力するノイズ出力部と、
前記ノイズ信号を入力したとき、前記第１ノイズを検知したことを示す検知信号のレベルを保持しながら出力するノイズ検知信号出力部と、
を備える、ノイズ検知回路。
続きを表示（約 960 文字）【請求項２】
前記ノイズ出力部は、
第１端に前記第１電圧が印加されるコンデンサと、
ドレインが前記コンデンサの前記第１端とは反対側の第２端に接続され、ソースに前記第２電圧が印加されるＰチャネル型トランジスタと、
前記ドレイン、前記第２端及び前記ノイズ検知信号出力部に接続され、前記ノイズ信号を前記ノイズ検知信号出力部に伝達する配線と、
を備える、請求項１に記載のノイズ検知回路。
【請求項３】
前記ノイズ出力部は、
第１コンデンサと前記１コンデンサに直列接続される第２コンデンサとを含み、前記第１電圧を分圧して出力する分圧回路と、
一端が前記第１コンデンサと前記第２コンデンサの接続点に接続され、他端に前記第２電圧が印加される抵抗体と、
前記接続点に接続され、前記分圧回路から出力される電圧に重畳される前記ノイズ信号を前記ノイズ検知信号出力部に伝達する配線と、
を備える、請求項１に記載のノイズ検知回路。
【請求項４】
前記ノイズ出力部は、コンデンサと第１抵抗体を含み、前記第１電圧を積分して出力する積分回路と、
ソースに前記積分回路で積分された電圧が印加され、ゲートに前記第１電圧が印加されるＰチャネル型トランジスタと、
一端が前記Ｐチャネル型トランジスタのドレインに接続され、他端が接地される第２抵抗体と、
前記ドレインと前記第２抵抗体との接続点に接続され、前記積分回路で積分された電圧に重畳される前記ノイズ信号を前記ノイズ検知信号出力部に伝達する配線と、
を備える、請求項１に記載のノイズ検知回路。
【請求項５】
請求項１～４の何れか一項に記載のノイズ検知回路と、
ゲート信号及びソース信号の少なくとも一方の信号を前記第１電圧に基づき生成し、前記信号を表示パネルに供給するドライバと、
前記ドライバを制御するタイミングコントローラと、
を備え、
前記タイミングコントローラは、前記検知信号を入力したとき、前記信号の電位レベルをロウレベルに保持し、前記検知信号を入力してから一定期間経過後に、前記信号の供給を再開させる、表示パネル駆動装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ノイズ検知回路及び表示パネル駆動装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１に開示される装置は、電源ノイズ検知回路が高電位の電源電圧（ＨＶＤＤ）に重畳するノイズと、低電位の電源電圧（ＶＳＳ１）に重畳するノイズのいずれかを検知したとき、ノイズキャンセラを動作させることでノイズ伝達を阻止する。
【０００３】
このように複数の電源系（電位が異なる電源電圧）を利用する装置の一例として、液晶パネル駆動用のドライバが存在する。当該ドライバは、過電圧状態が特定時間（10usなど）継続した場合に、強制的に電源をオフにするなどして、液晶パネルなどを構成する半導体装置を過電圧から保護し得る。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１０３４９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、複数の電源系を利用する従来技術は、低電位の電源電圧で駆動するロジック回路などがノイズを検知することができない。このため、高電位の電源電圧に重畳するノイズによって、ロジック回路の制御対象である表示パネルのちらつき、フリーズなどの誤動作を引き起こす可能性がある。
【０００６】
本開示は、上記の事情を踏まえ、ロジック回路の制御対象の誤動作を回避し得るノイズ検知回路及び表示パネル駆動装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本開示にかかるノイズ検知回路は、特定電位の第１電圧に重畳される第１ノイズを入力し、前記第１ノイズを電位が前記第１ノイズの電位よりも低い第２ノイズに変換し、前記第２ノイズを電位が前記特定電位よりも低い第２電圧に重畳し、前記第２電圧に重畳される前記第２ノイズをノイズ信号として出力するノイズ出力部と、前記ノイズ信号を入力したとき、前記第１ノイズを検知したことを示す検知信号のレベルを保持しながら出力するノイズ検知信号出力部と、を備える。
【発明の効果】
【０００８】
本開示によれば、ロジック回路の制御対象の誤動作を回避し得るノイズ検知回路及び表示パネル駆動装置を提供できる、という効果を奏する。
【図面の簡単な説明】
【０００９】

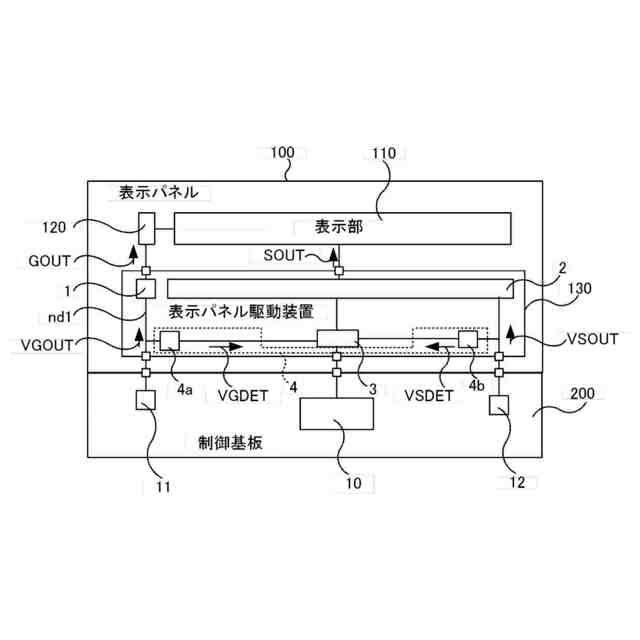

図１は本開示の実施形態にかかる表示パネルの構成を示す図である。

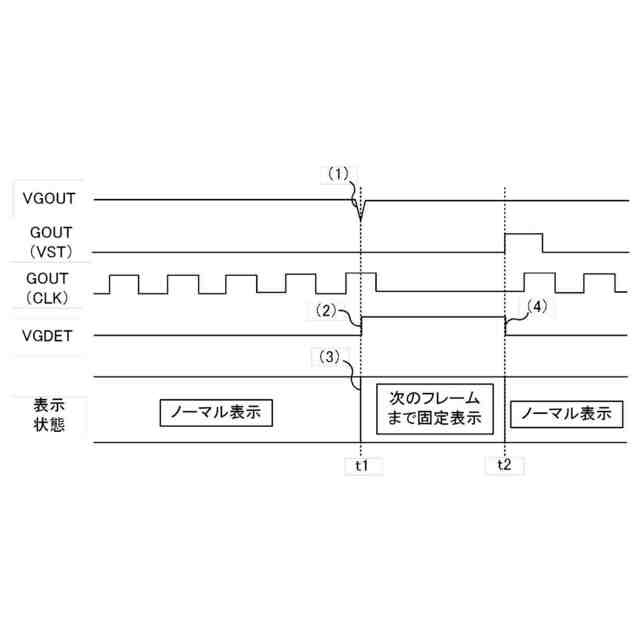

図２はノイズが検知された場合における制御例について説明するためのタイミングチャートである。
図３はノイズ検知回路の概略構成を示す図である。

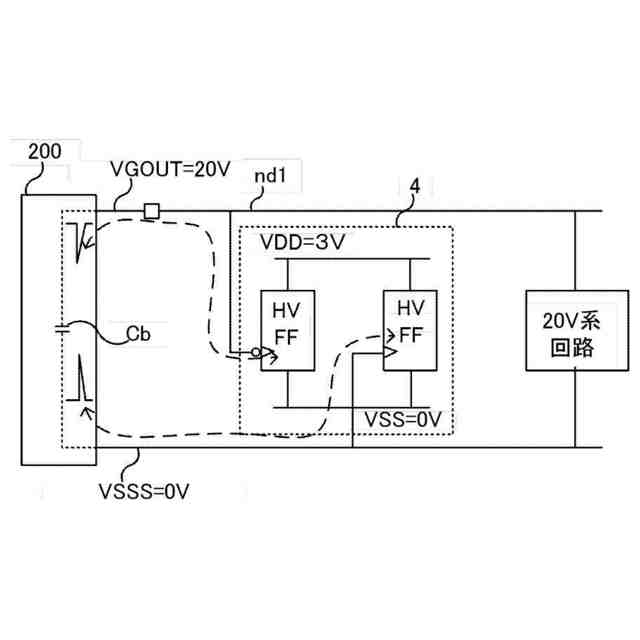

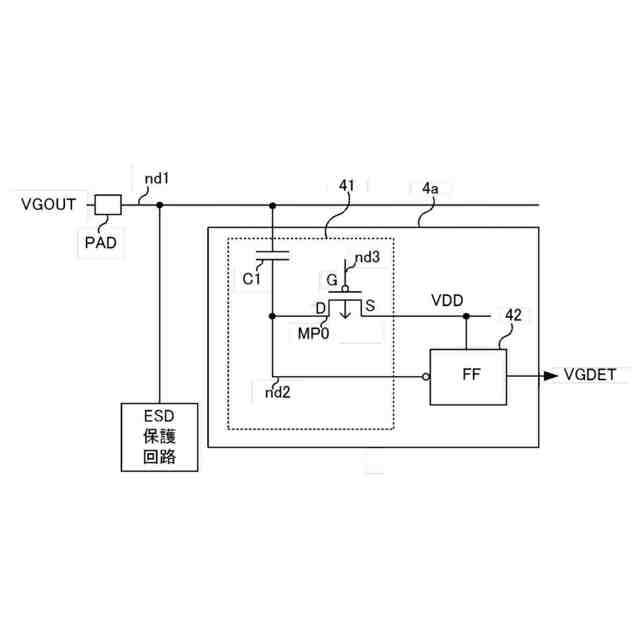

図４はＶＧＯＵＴ用ノイズ検知回路の構成例を示す図である。

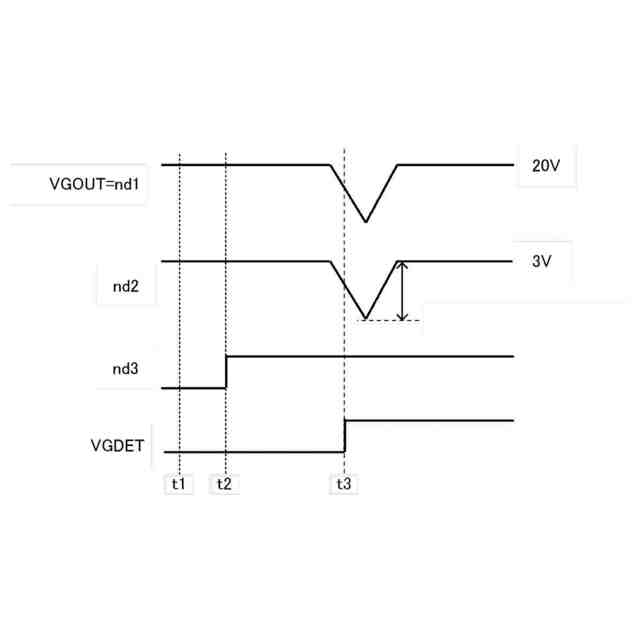

図５は図４に示すＶＧＯＵＴ用ノイズ検知回路の動作を説明するための図である。

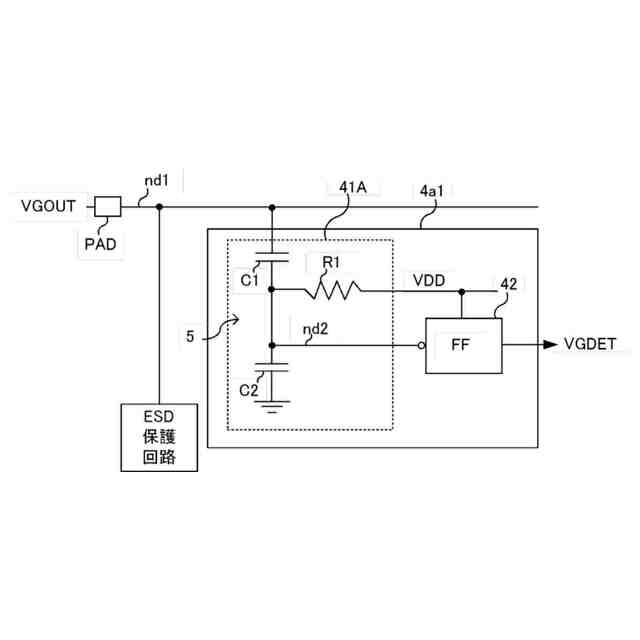

図６はＶＧＯＵＴ用ノイズ検知回路の第１変形例を示す図である。

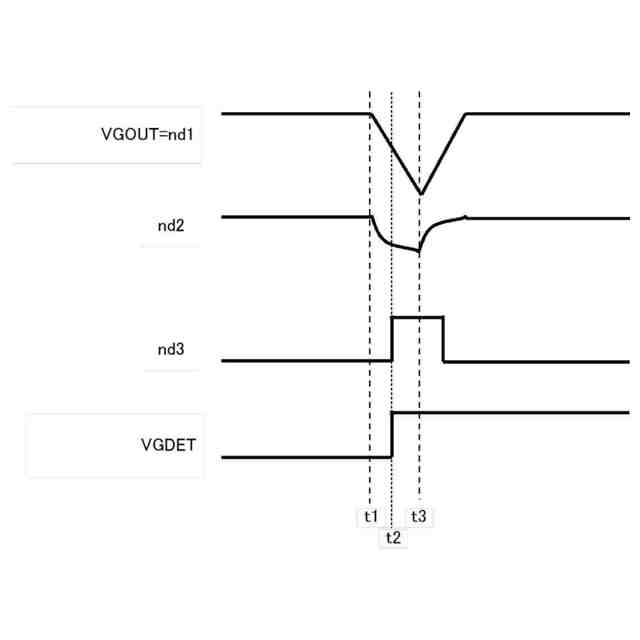

図７は図６に示すＶＧＯＵＴ用ノイズ検知回路の動作を説明するための図である。

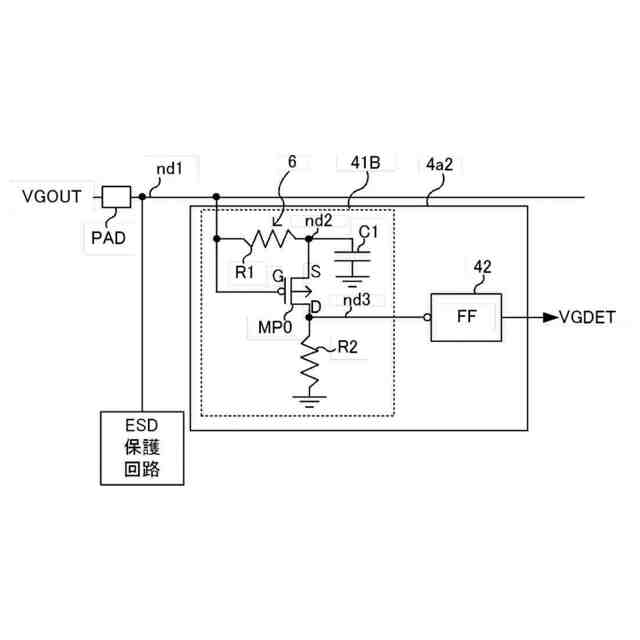

図８はＶＧＯＵＴ用ノイズ検知回路の第２変形例を示す図である。
図９は図８に示すＶＧＯＵＴ用ノイズ検知回路の動作を説明するための図である。
【発明を実施するための形態】
【００１０】
以下、実施形態を図面に基づいて説明する。なお、同一の機能や構成には、同一又は類似の符号を付して、その説明を適宜省略する。
