公開番号2025080908
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194288
出願日2023-11-15
発明の名称エレクトレット繊維シートの製造装置
出願人日本ノズル株式会社
代理人弁理士法人柳野国際特許事務所
主分類D06M 11/05 20060101AFI20250520BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】繊維に大きなダメージを与えることなく、十分なエレクとレット化が可能なエレクトレット繊維シートの製造装置を提供せんとする。

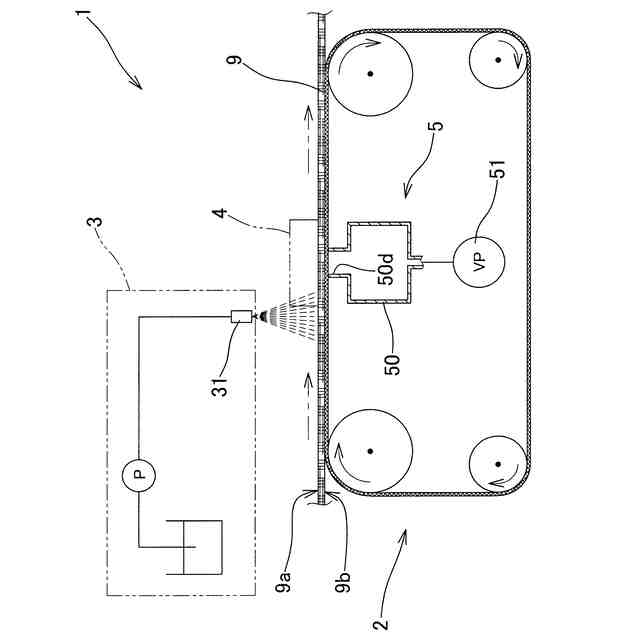

【解決手段】繊維シート9を搬送する搬送手段2と、水滴を発生する噴霧ノズル31からなる水滴発生手段3と、搬送手段2で搬送中の繊維シート9の一方の面9aに対し、水滴発生手段3で発生した水滴よりなる水を略均一に分散付着させる付着手段4と、繊維シート9の他方の側の付着手段4に対応する位置に設けられ、付着手段4により繊維シート9の一方の面9aに略均一に分散付着された水を吸引して該水を繊維シート9に浸透し通過させる吸引手段5とを備える。
【選択図】図1
特許請求の範囲【請求項１】
繊維シートを搬送する搬送手段と、
水滴を発生する噴霧ノズルからなる水滴発生手段と、
前記搬送手段で搬送中の繊維シートの一方の面に対し、前記水滴発生手段で発生した水滴よりなる水を略均一に分散付着させる付着手段と、
前記繊維シートの他方の側の前記付着手段に対応する位置に設けられ、前記付着手段により前記繊維シートの一方の面に略均一に分散付着された水を吸引して該水を前記繊維シートに浸透し通過させる吸引手段と、
を備えるエレクトレット繊維シートの製造装置。
続きを表示（約 1,100 文字）【請求項２】
前記噴霧ノズルが、発生させた水滴を前記繊維シートの前記一方の面に直接付着させる位置に設けられるとともに、
前記付着手段が、前記噴霧ノズルよりも前記繊維シートの搬送下流側に設けられ、前記繊維シートの前記一方の面に接触する接触体からなり、
該接触体により、前記一方の面に直接付着した水滴を該面上で押し広げ、略均一に分散付着させる、
請求項１記載のエレクトレット繊維シートの製造装置。
【請求項３】
前記接触体が、前記繊維シートと同調して回転する回転ローラ、前記繊維シートと同期して移動する無端ベルト、または搬送方向上流側で一端支持され、下流側が前記繊維シートに摩擦接触する片持ち柔軟シートからなる、
請求項２記載のエレクトレット繊維シートの製造装置。
【請求項４】

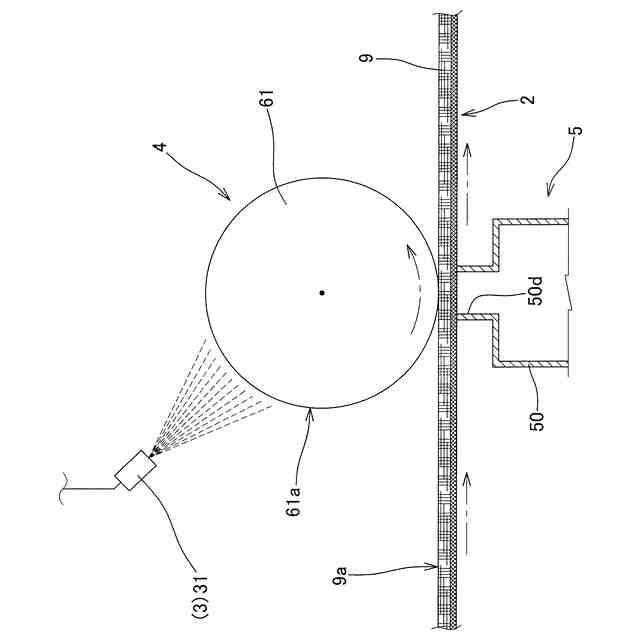

前記付着手段が、前記繊維シートの前記一方の面に接触し、且つ前記繊維シートと同調して回転する回転ローラからなり、
前記噴霧ノズルが、発生させた水滴を前記回転ローラの外周面に付着させる位置に設けられ、
該回転ローラにより、前記外周面に付着した水滴を前記繊維シートの前記一方の面上に接触転写させると同時に該面上で押し広げ、略均一に分散付着させる、
請求項１記載のエレクトレット繊維シートの製造装置。
【請求項５】
前記付着手段が、前記繊維シートの前記一方の面に接触し、且つ前記繊維シートと同期して移動する無端ベルトからなり、
前記噴霧ノズルが、発生させた水滴を前記無端ベルトの外周面に付着させる位置に設けられ、
該無端ベルトにより、前記外周面に付着した水滴を前記繊維シートの前記一方の面上に接触転写させると同時に該面上で押し広げ、略均一に分散付着させる、
請求項１記載のエレクトレット繊維シートの製造装置。
【請求項６】
前記噴霧ノズルが、発生させた水滴を前記繊維シートの前記一方の面に直接付着させる位置に設けられるとともに、
前記付着手段が、前記噴霧ノズルよりも前記繊維シートの搬送下流側に設けられ、前記繊維シートの前記一方の面にエアーを吹き付ける吹付け手段からなり、
該吹付け手段が吹き付けるエアーにより、前記一方の面に直接付着した水滴を該面上で押し広げ、略均一に分散付着させる、
請求項１記載のエレクトレット繊維シートの製造装置。
【請求項７】
前記吹付け手段が、前記エアーとして前記繊維シートの幅方向に延びるフラットエアーを吹き付ける吹付けノズルからなる、
請求項６記載のエレクトレット繊維シートの製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エレクトレット繊維シートの製造装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、高性能なフィルター濾材には、エレクトレット化させた繊維が使用されている。エレクトレット繊維シートを作る方法として、水を繊維シートに接触させてエレクトレット化する方法（以下、「ハイドロチャージ法」と称す。）がある。具体的には、たとえば水の噴流を十分な圧力で噴霧してエレクトレット化する方法や、ノズルで水を吸引することにより繊維シートに水を浸透させてエレクトレット化する方法、微小水滴を噴霧して吸引する方法などが提案されている（特許文献１～３参照）。
【０００３】
しかしながら、繊維シートに強い圧力または吸引力で水を浸透させると、繊維が大きくダメージを受け、毛羽立ち等が生じてしまうという問題がある。また、微小水滴を噴霧して吸引するものは、噴霧量を多くしても繊維内部に水を十分に浸透し通過させることができず、十分なエレクとレット化が難しいという課題があった。
【先行技術文献】
【特許文献】
【０００４】
特表平９－５０１６０４号公報
特開２００３－７３９７１号公報
特開２０１８－８４００１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明が前述の状況に鑑み、解決しようとするところは、繊維シートの繊維に大きなダメージを与えることなく、微小水滴を用いても十分なエレクとレット化が可能なエレクトレット繊維シートの製造装置を提供する点にある。
【課題を解決するための手段】
【０００６】
本発明者は、かかる現況に鑑み、鋭意検討した結果、図８に示すように、噴霧された水滴が繊維シート９の表面で凝集し（凝集水滴８）、吸引しても周囲の空気を吸うだけで繊維内部に入っていかないこと、また、このような凝集により、凝集水滴８の乗っている部分は、その他の部分に比べて吸引圧損が大きくなり、吸引されるのは凝集水滴８が存在しない部分のみとなって、凝集水滴８の下方の部分には水滴が通過せず、繊維シート９全体として水滴の分布が不均一となって十分なエレクとレット化ができなくなる（集塵効果が上がらない）ことを見出し、本発明を完成するに至った。
【０００７】
すなわち本発明は、以下の発明を包含する。
【０００８】
（１）繊維シートを搬送する搬送手段と、水滴を発生する噴霧ノズルからなる水滴発生手段と、前記搬送手段で搬送中の繊維シートの一方の面に対し、前記水滴発生手段で発生した水滴よりなる水を略均一に分散付着させる付着手段と、前記繊維シートの他方の側の前記付着手段に対応する位置に設けられ、前記付着手段により前記繊維シートの一方の面に略均一に分散付着された水を吸引して該水を前記繊維シートに浸透し通過させる吸引手段と、を備えるエレクトレット繊維シートの製造装置。
【０００９】
（２）前記噴霧ノズルが、発生させた水滴を前記繊維シートの前記一方の面に直接付着させる位置に設けられるとともに、前記付着手段が、前記噴霧ノズルよりも前記繊維シートの搬送下流側に設けられ、前記繊維シートの前記一方の面に接触する接触体からなり、該接触体により、前記一方の面に直接付着した水滴を該面上で押し広げ、略均一に分散付着させる、（１）記載のエレクトレット繊維シートの製造装置。
【００１０】
（３）前記接触体が、前記繊維シートと同調して回転する回転ローラ、前記繊維シートと同期して移動する無端ベルト、または搬送方向上流側で一端支持され、下流側が前記繊維シートに摩擦接触する片持ち柔軟シートからなる、（２）記載のエレクトレット繊維シートの製造装置。
（【００１１】以降は省略されています）
