公開番号2025080394
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193504
出願日2023-11-14
発明の名称印刷システム、印刷プログラム、印刷物の生産方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G06F 3/12 20060101AFI20250519BHJP(計算;計数)
要約【課題】印刷物のプレビューにおいて、特定の範囲をより分かりやすく表現する構成が望まれていた。
【解決手段】範囲表示用画像の一部をマスク画像でマスクして有色画像に合成して画面にプレビュー表示するディスプレイと、前記有色画像を有色インクを用いて印刷するプリンターと、を備える印刷システムであって、前記ディスプレイは、前記範囲表示用画像を変化させながらプレビュー表示をする、印刷システムを構成する。
【選択図】図1
特許請求の範囲【請求項１】
範囲表示用画像の一部をマスク画像でマスクして有色画像に合成して画面にプレビュー表示するディスプレイと、
前記有色画像を有色インクを用いて印刷するプリンターと、
を備える印刷システムであって、
前記ディスプレイは、前記範囲表示用画像を変化させながらプレビュー表示をする、
印刷システム。
続きを表示（約 780 文字）【請求項２】
前記マスク画像は、クリアインクで印刷を行う領域を表示させる画像である、
請求項１に記載の印刷システム。
【請求項３】
前記マスク画像は、前記有色画像において印刷媒体が露出する領域を表示させる画像である、
請求項１に記載の印刷システム。
【請求項４】
前記範囲表示用画像を前記マスク画像及び前記有色画像に対して第１方向にループして移動させながらプレビュー表示をする、
請求項１に記載の印刷システム。
【請求項５】
前記範囲表示用画像を拡大または縮小させながらプレビュー表示をする、
請求項１に記載の印刷システム。
【請求項６】
前記範囲表示用画像を前記マスク画像及び前記有色画像に対して第２方向に回転させながらプレビュー表示をする、
請求項１に記載の印刷システム。
【請求項７】
前記範囲表示用画像自体を動画表示させながらプレビュー表示をする、
請求項１に記載の印刷システム。
【請求項８】
前記範囲表示用画像の透過率をループして変更させながらプレビュー表示をする、
請求項１に記載の印刷システム。
【請求項９】
前記範囲表示用画像は同じ模様が複数並ぶ画像である、
請求項１に記載の印刷システム。
【請求項１０】
コンピューターに、
範囲表示用画像の一部をマスク画像でマスクして有色画像に合成して画面にプレビュー表示させ、
前記有色画像を有色インクを用いて印刷させる機能を実現させる印刷プログラムであって、
前記範囲表示用画像を変化させながらプレビュー表示をさせる、
印刷プログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は印刷システム、印刷プログラム、印刷物の生産方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、特色インクを用いて印刷する画像のプレビューを表示することが知られている。特許文献１には、特色インクを用いて印刷した場合の印刷結果であって紙の種類に応じた印刷結果に近い色を再現してプレビューする手法について記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－９６６４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
印刷物のプレビューにおいて、特定の範囲をより分かりやすく表現する構成が望まれていた。
【課題を解決するための手段】
【０００５】
上記課題を解決するための印刷システムは、範囲表示用画像の一部をマスク画像でマスクして有色画像に合成して画面にプレビュー表示するディスプレイと、有色画像を有色インクを用いて印刷するプリンターと、を備える印刷システムであって、ディスプレイは、範囲表示用画像を変化させながらプレビュー表示をする。
【０００６】
上記課題を解決するための印刷プログラムは、コンピューターに、範囲表示用画像の一部をマスク画像でマスクして有色画像に合成して画面にプレビュー表示させ、有色画像を有色インクを用いて印刷させる機能を実現させる印刷プログラムであって、範囲表示用画像を変化させながらプレビュー表示をさせる。
【０００７】
上記課題を解決するための印刷物を生産する方法は、範囲表示用画像の一部をマスク画像でマスクして有色画像に合成して画面にプレビュー表示し、プレビュー表示の後にユーザーから印刷指示を受け付けたことに応じて、有色画像を有色インクを用いて印刷することを含む印刷物の生産方法であって、プレビュー表示では、範囲表示用画像を変化させながら表示する。
【図面の簡単な説明】
【０００８】

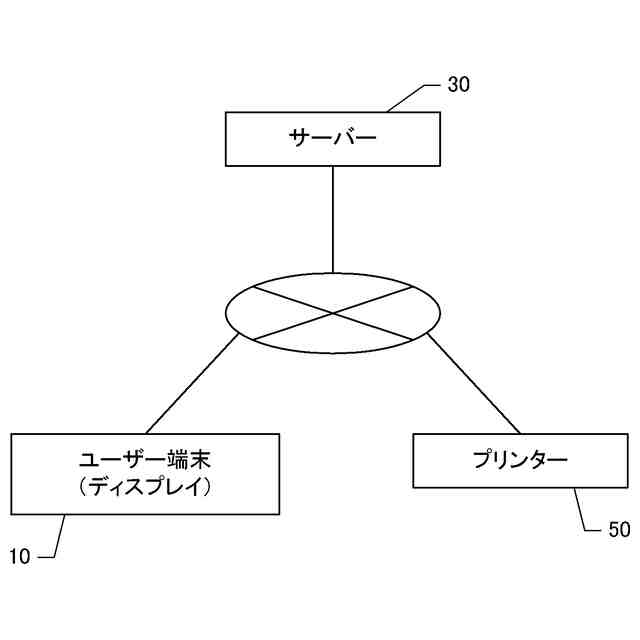

印刷システムのブロック図。

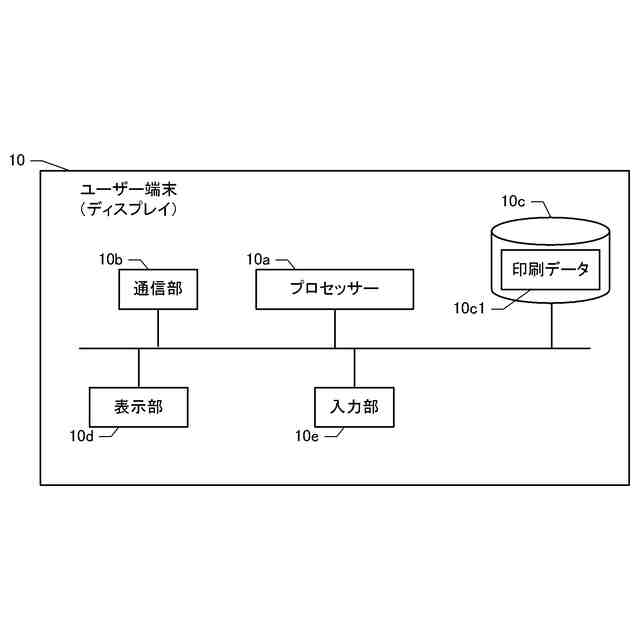

ユーザー端末のブロック図。

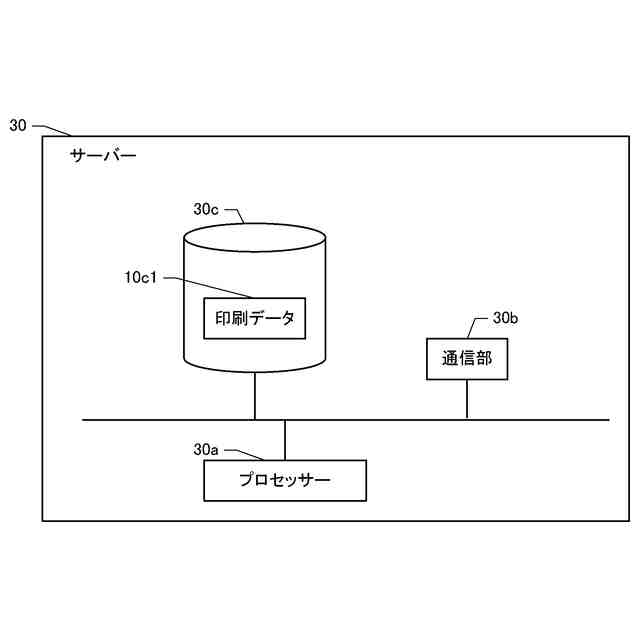

サーバーのブロック図。

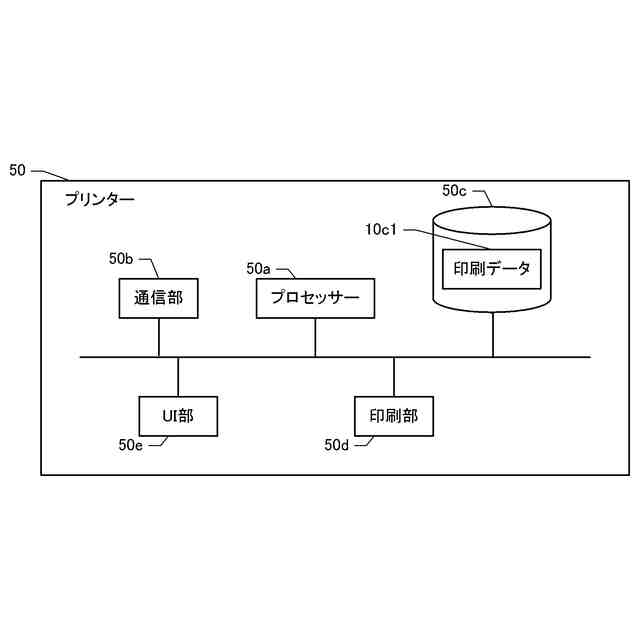

プリンターのブロック図。
プレビュー画像の作成方法を説明する図。
作成されるプレビュー画像の例を示す図。

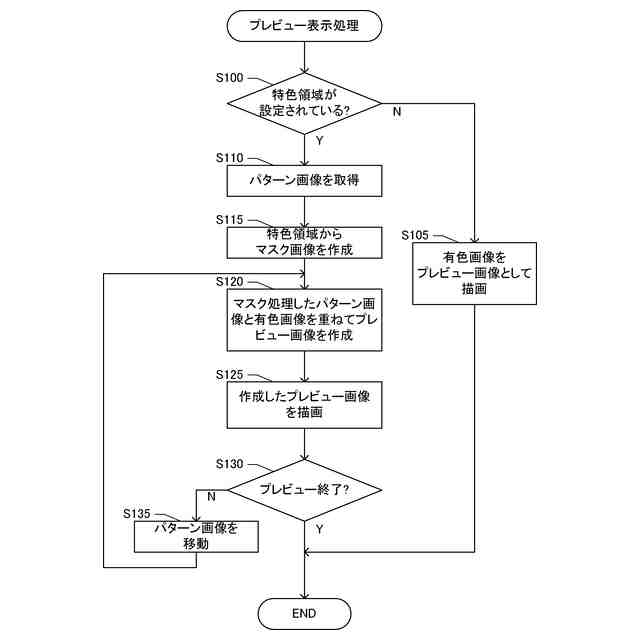

プレビュー表示処理のフローチャート。
作成されるプレビュー画像の例を示す図。
【発明を実施するための形態】
【０００９】
ここでは、下記の順序に従って本発明の実施の形態について説明する。
（１）印刷システムの構成：
（１－１）ユーザー端末の構成：
（１－２）サーバーの構成：
（１－３）プリンターの構成：
（２）プレビュー表示処理：
（３）他の実施形態：
【００１０】
（１）印刷システムの構成：
図１は、本発明の一実施形態にかかる印刷システムの構成を示すブロック図である。印刷システムは、少なくともプリンター５０と、ユーザー端末１０とを含む。ユーザー端末１０は、プリンター５０で印刷する印刷物のプレビューを表示するディスプレイとして機能する。本実施形態においては、ユーザー端末１０とプリンター５０とは、サーバー３０を介して、印刷データ等のやりとりを行う構成である。なお別の実施形態においては、サーバー３０を介さずにユーザー端末１０とプリンター５０とが直接各種のデータを授受するように構成されてもよいし、さらに別のサーバーや端末を経てユーザー端末１０とプリンター５０とがデータを授受するように構成されてもよい。図１に図示された装置の数は一例であり、数は限定されない。それぞれが複数台で構成されてもよい。
（【００１１】以降は省略されています）
