公開番号2025079771
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2024042004
出願日2024-03-18
発明の名称製袋包装装置
出願人株式会社イシダ
代理人弁理士法人新樹グローバル・アイピー
主分類B65H 19/18 20060101AFI20250515BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】2つのフィルムを接続する際にフィルムの切れ端が発生することを抑制する。

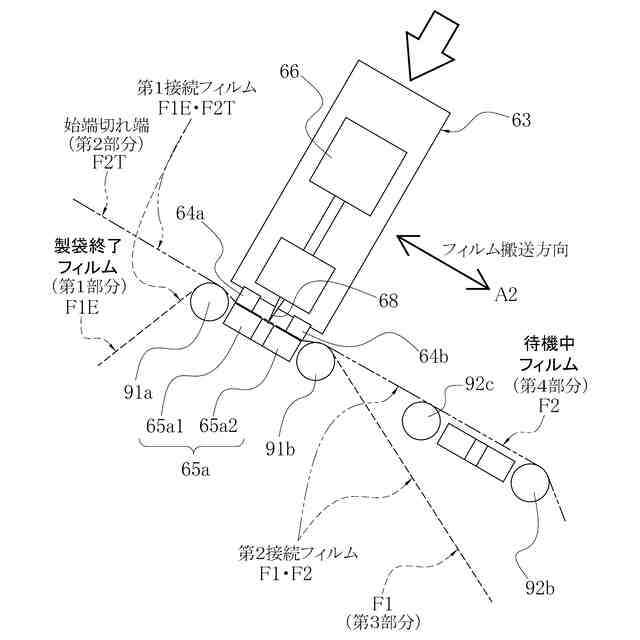

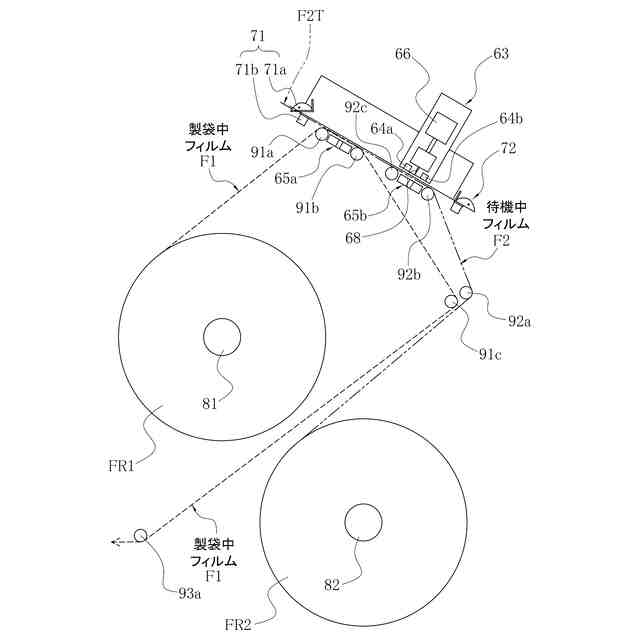

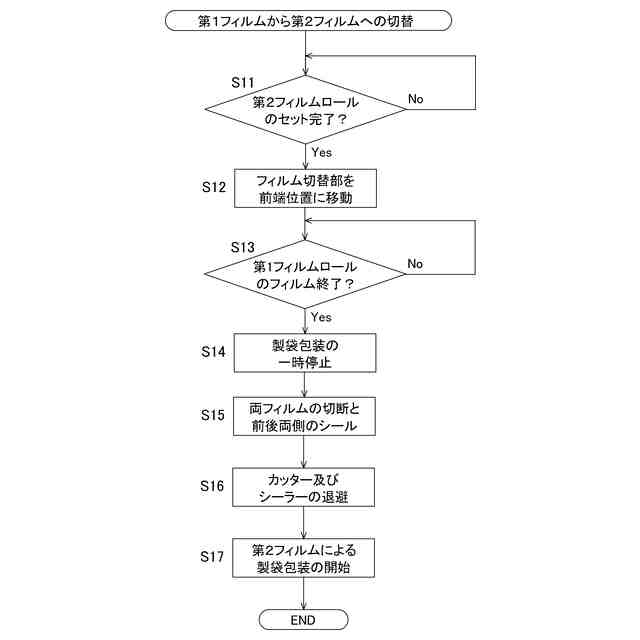

【解決手段】製袋包装装置は、第1フィルムF1による製袋から第2フィルムF2による製袋に切り替えるときに、第1インパルスシーラー64aは、第1フィルムF1のうち製袋終了フィルムF1Eと、第2フィルムF2のうち始端切れ端F2Tとを接続して、第1接続フィルムF1E・F2Tを生成する。第2インパルスシーラー64bは、第1フィルムF1のうち始端側の第3部分と、第2フィルムF2のうち第4部分とを接続して、第2接続フィルムF1・F2を生成する。
【選択図】図8B
特許請求の範囲【請求項１】

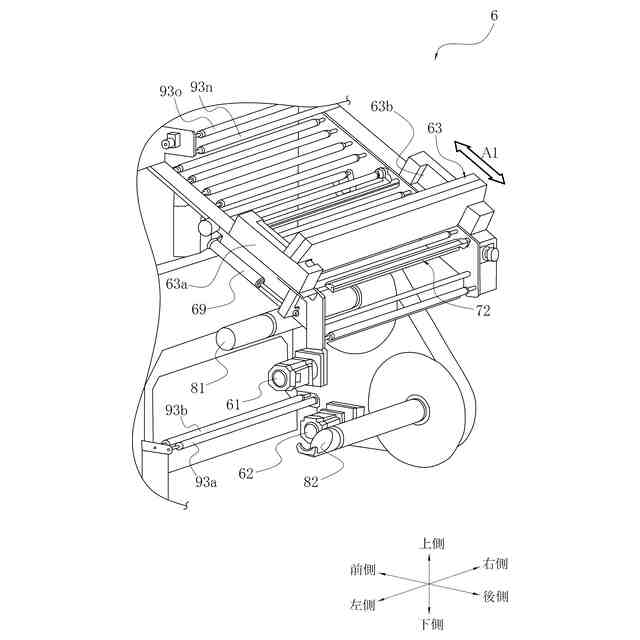

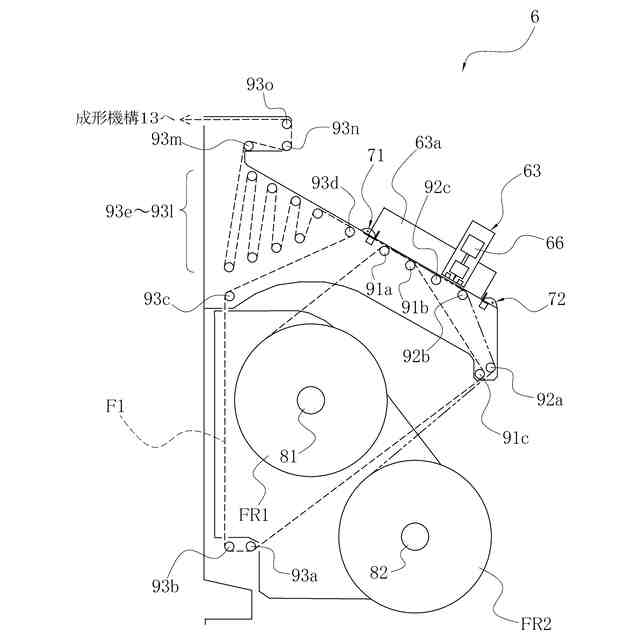

フィルムが巻かれた第１フィルムロールを保持する第１保持部と、
フィルムが巻かれた第２フィルムロールを保持する第２保持部と、
フィルム搬送方向にフィルムを搬送する搬送部と、

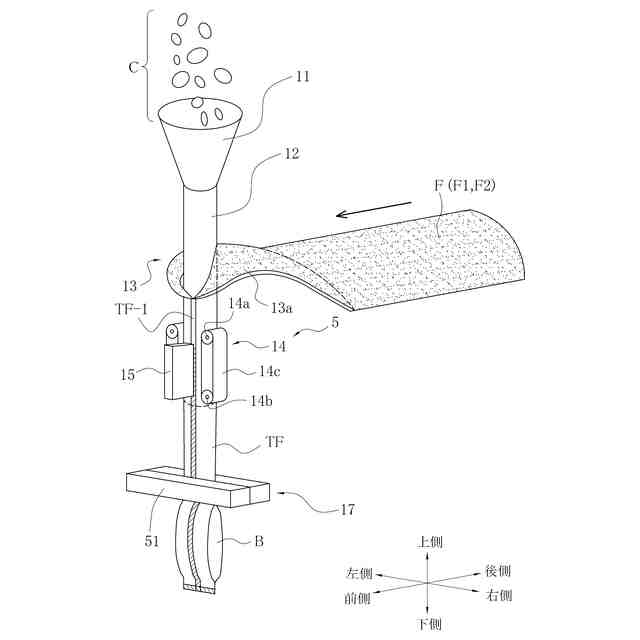

前記搬送部により搬送される前記フィルムによって、物品が収容された袋を製袋する製袋包装部と、

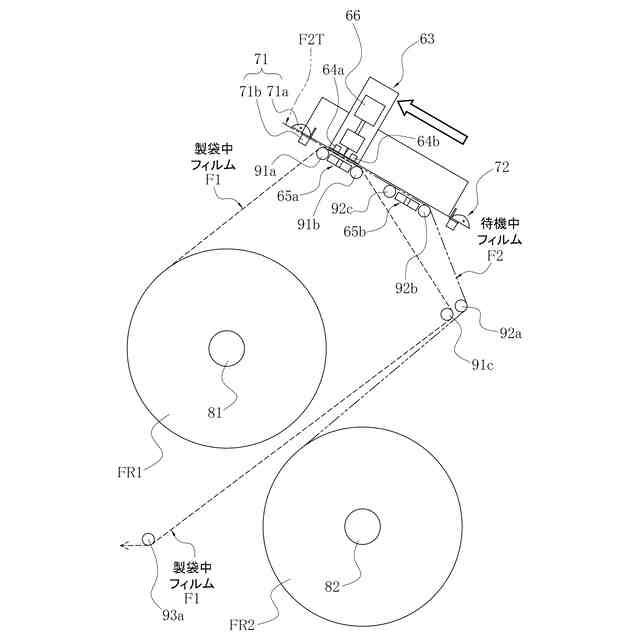

前記フィルム搬送方向と交差する方向に延びて配置される接合部を有し、前記第１フィルムロールから引き出されたフィルムである第１フィルムと前記第２フィルムロールから引き出されたフィルムである第２フィルムとが重なる第１位置および第２位置において、前記接合部によって前記第１フィルムと前記第２フィルムとを接続する接続部と、
前記第１フィルムおよび前記第２フィルムを、前記第１位置と前記第２位置との間の位置において切断する切断部と、
を備え、
前記第１フィルムによる製袋から前記第２フィルムによる製袋に切り替える際、
前記接合部は、
前記第１フィルムのうち前記第１保持部側の第１部分と、前記第２フィルムのうち始端側の第２部分とを接続して、前記第１部分と前記第２部分とが接続されたフィルムである第１接続フィルムを生成し、
前記第１フィルムのうち始端側の第３部分と、前記第２フィルムのうち前記第２保持部側の第４部分とを接続して、前記第３部分と前記第４部分とが接続されたフィルムである第２接続フィルムを生成する、
製袋包装装置。
続きを表示（約 1,500 文字）【請求項２】
前記接合部は、それぞれ前記フィルム搬送方向と交差する方向に延び且つ前記フィルム搬送方向に所定距離を隔てて配置される第１シール部および第２シール部を有し、
前記第１シール部は、前記第１位置において、前記第１フィルムと前記第２フィルムとを接続し、
前記第２シール部は、前記第２位置において、前記第１フィルムと前記第２フィルムとを接続し、
前記第１フィルムによる製袋から前記第２フィルムによる製袋に切り替える際、
前記第１シール部は、前記第１部分と前記第２部分とを接続して、前記第１接続フィルムを生成し、
前記第２シール部は、前記第１部分と前記第２部分とを接続して、前記第２接続フィルムを生成する、
請求項１に記載の製袋包装装置。
【請求項３】
前記切断部は、前記第１フィルムの前記第１部分と前記第３部分との間、および、前記第２フィルムの前記第２部分と前記第４部分との間を切断する、
請求項１又は２に記載の製袋包装装置。
【請求項４】
前記第１接続フィルムの生成、前記第２接続フィルムの生成、および、前記第１フィルムおよび前記第２フィルムの切断の後、前記第１フィルムによる製袋から前記第２接続フィルムによる製袋に切り替わり、さらに、前記第２接続フィルムによる製袋から前記第２フィルムによる製袋に切り替わる、
請求項３に記載の製袋包装装置。
【請求項５】

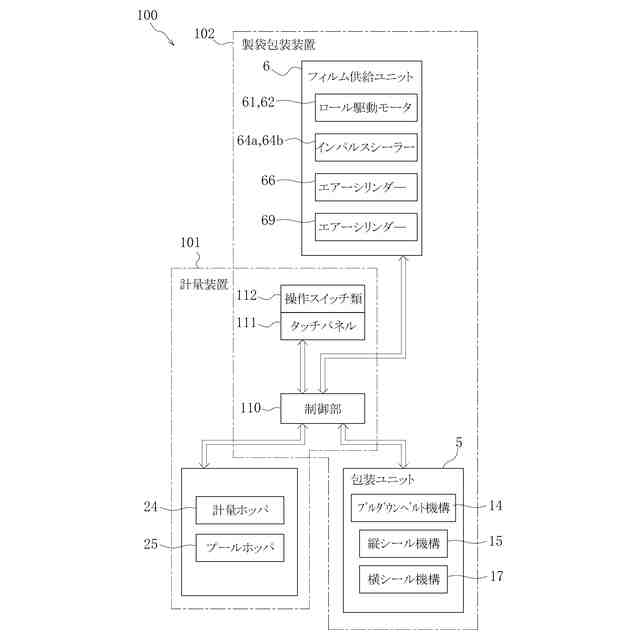

前記接続部の制御を行う制御部をさらに備え、
前記接合部は、前記第１フィルムと前記第２フィルムとを熱溶着させ、
前記制御部は、前記第１フィルムと前記第２フィルムとの熱溶着の時間を、重なり合う前記第１フィルムおよび前記第２フィルムの接触面がフィルム表面であるのかフィルム裏面であるのかに応じて変更する、
請求項１又は２に記載の製袋包装装置。
【請求項６】
前記接続部を移動させる移動部をさらに備え、
前記第１フィルムによる製袋から前記第２フィルムによる製袋に切り替えるときに、前記移動部が前記接続部を移動させる、
請求項２に記載の製袋包装装置。
【請求項７】
前記移動部の制御を行う制御部をさらに備え、

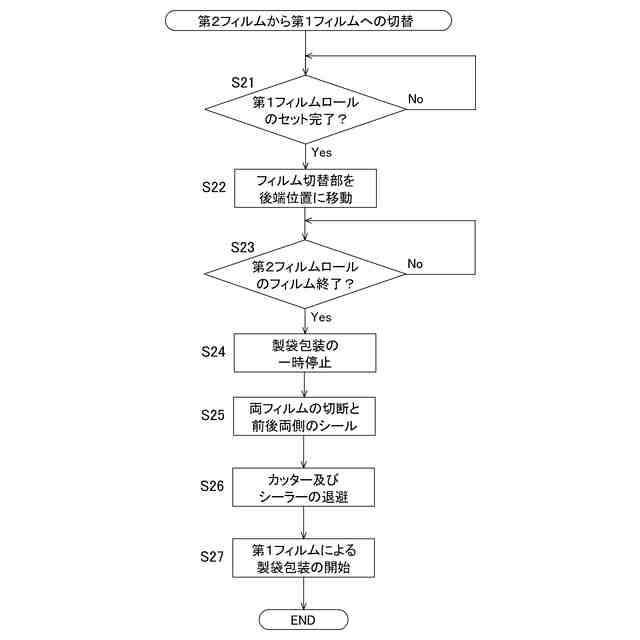

前記制御部は、前記第１フィルムによる製袋から前記第２フィルムによる製袋に切り替えるときの前記接続部の位置と、前記第２フィルムによる製袋から前記第１フィルムによる製袋に切り替えるときの前記接続部の位置とが異なるように、前記移動部を制御する、
請求項６に記載の製袋包装装置。
【請求項８】
前記搬送部は、前記第１位置における前記接合部による前記第１フィルムと前記第２フィルムとの接続のあと、前記第２位置における前記接合部による前記第１フィルムと前記第２フィルムとの接続の前に、前記第１フィルムおよび前記第２フィルムを搬送する、
請求項１に記載の製袋包装装置。
【請求項９】
前記切断部は、前記第２位置における前記接合部による前記第１フィルムと前記第２フィルムとの接続のあとに、前記第１フィルムおよび前記第２フィルムを、前記第１位置と前記第２位置との間の位置において切断する、
請求項８に記載の製袋包装装置。
【請求項１０】
前記搬送部は、前記第２位置における前記接合部による前記第１フィルムと前記第２フィルムとの接続のあと、前記切断部による前記第１フィルムおよび前記第２フィルムの切断の前に、前記切断部による前記第１フィルムおよび前記第２フィルムの切断の位置に合わせて前記第１フィルムおよび前記第２フィルムを搬送する、
請求項９に記載の製袋包装装置。

発明の詳細な説明【技術分野】
【０００１】

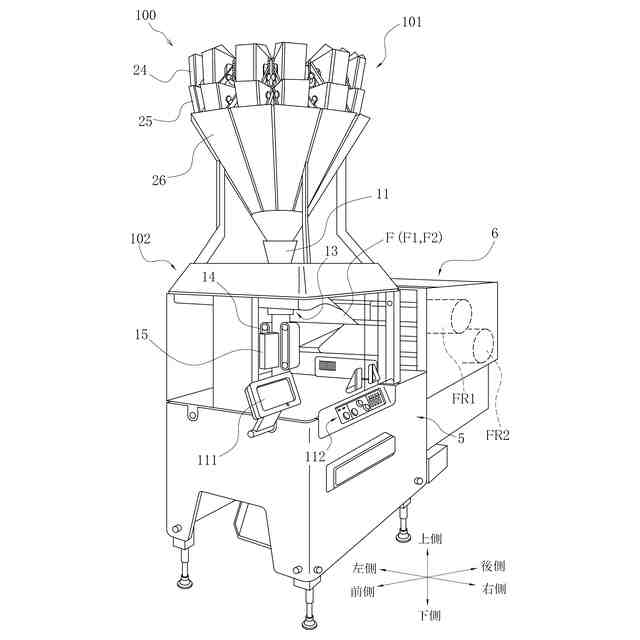

本発明は、製袋包装装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来から、フィルムを使って物品を自動包装する製袋包装装置において、使用中のフィルムロールとは別のフィルムロールを予めセットしておき、フィルムロールのフィルムが残り少なくなってきたときに別のフィルムロールの始端の部分を自動的に接続させ、装置を止める時間を短くしてフィルムロールを切り替える技術が知られている。例えば、特許文献１（特開２００８－１４２９号公報）には、フィルムロールの切り替えを自動的に行う包装装置が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１に示されているような従来の包装装置では、２つのフィルムを自動的に接続し、接続部分をカッターで切断して、その後に新しいフィルムロールから繰り出されるフィルムによる製袋包装を行っている。
【０００４】
しかし、２つのフィルムを接続して、接続部分を切断すると、新しいフィルムの始端部分がフィルムの切れ端として残ってしまうため、この切れ端を人間の手で除去する必要がある。フィルムの切れ端を除去しなければ、その切れ端がフィルム搬送機構に巻き込まれたり包装装置の駆動機構に絡まったりして、包装装置の作動を阻害する恐れがあるからである。
【０００５】
本発明の課題は、製袋包装装置において２つのフィルムを接続する際にフィルムの切れ端が発生することを抑制し、人手でフィルムの切れ端を除去するといった作業者の負担を低減することにある。
【課題を解決するための手段】
【０００６】
第１観点の製袋包装装置は、第１保持部と、第２保持部と、搬送部と、製袋包装部と、接続部と、切断部とを備えている。第１保持部は、フィルムが巻かれた第１フィルムロールを保持する。第２保持部は、フィルムが巻かれた第２フィルムロールを保持する。搬送部は、フィルム搬送方向にフィルムを搬送する。製袋包装部は、搬送部により搬送されるフィルムによって、物品が収容された袋を製袋する。接続部は、接合部を有している。接合部は、フィルム搬送方向と交差する方向に延びている。接続部は、第１位置および第２位置において、接合部によって、第１フィルムと第２フィルムとを接続する。第１位置および第２位置は、第１フィルムと第２フィルムとが重なる位置である。第１フィルムは、第１フィルムロールから引き出されたフィルムである。第２フィルムは、第２フィルムロールから引き出されたフィルムである。切断部は、第１フィルムおよび第２フィルムを、第１位置と第２位置との間の位置において切断する。製袋包装装置では、第１フィルムによる製袋から第２フィルムによる製袋に切り替えるときに、接合部は第１接続フィルムを生成し第２接続フィルムを生成する。具体的には、接合部は、第１フィルムのうち第１保持部側の第１部分と、第２フィルムのうち始端側の第２部分とを接続して、第１部分と第２部分とが接続されたフィルムである第１接続フィルムを生成する。接合部は、第１フィルムのうち始端側の第３部分と、第２フィルムのうち第２保持部側の第４部分とを接続して、第３部分と第４部分とが接続されたフィルムである第２接続フィルムを生成する。
【０００７】
ここでは、第１フィルムによる製袋から第２フィルムによる製袋に切り替えるときに、製袋包装に用いることになる第２接続フィルムを生成するとともに、第２フィルムのうち始端側の第２部分を、第１フィルムのうち第１保持部側の第１部分に接続させて、第１接続フィルムを生成する。このため、第２フィルムの始端側の第２部分がフィルムの切れ端になることなく、第１フィルムの第１保持部側の第１部分に接続される。これにより、第１観点の製袋包装装置では、第２フィルムの始端側の第２部分がフィルムの切れ端になることが抑制され、人手でフィルムの切れ端を除去するといった作業者の負担が低減される。
【０００８】
なお、第１フィルムおよび第２フィルムの切断部による切断は、第１フィルムと第２フィルムとが接続される前に行われてもよいし、第１フィルムと第２フィルムとが接続された後に行われてもよい。
【０００９】
第２観点の製袋包装装置は、第１観点の製袋包装装置であって、接合部は、第１シール部および第２シール部を有している。第１シール部および第２シール部は、それぞれフィルム搬送方向と交差する方向に延びている。第１シール部および第２シール部は、フィルム搬送方向に所定距離を隔てて配置される。第１シール部は、第１位置において、第１フィルムと第２フィルムとを接続する。第２シール部は、第２位置において、第１フィルムと第２フィルムとを接続する。第１フィルムによる製袋から第２フィルムによる製袋に切り替える際、第１シール部は、第１部分と第２部分とを接続して第１接続フィルムを生成し、第２シール部は、第１部分と第２部分とを接続して第２接続フィルムを生成する。
【００１０】
第３観点の製袋包装装置は、第１観点又は第２観点の製袋包装装置であって、切断部は、第１フィルムの第１部分と第３部分との間、および、第２フィルムの第２部分と第４部分との間を切断する。
（【００１１】以降は省略されています）
