公開番号2025079692
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192533
出願日2023-11-10
発明の名称眼の訓練具
出願人株式会社協同
代理人個人
主分類A61H 5/00 20060101AFI20250515BHJP(医学または獣医学;衛生学)
要約【課題】本発明は、様々な眼のテスト、訓練ができる訓練具を提供することを目的とする。

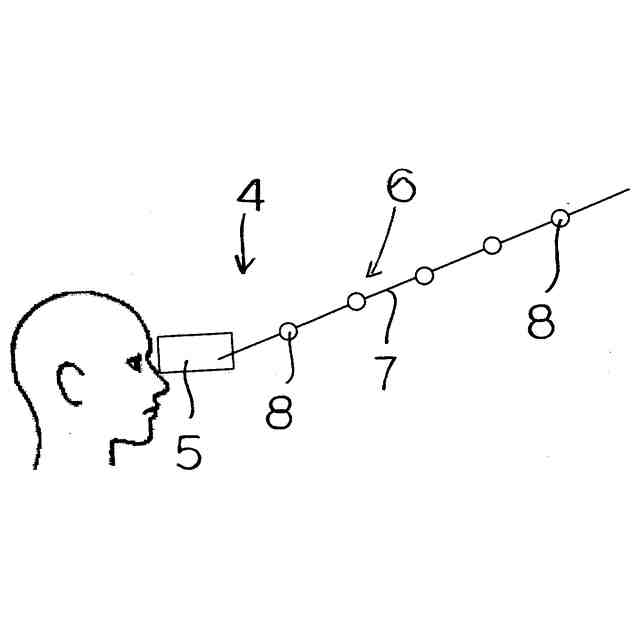

【解決手段】本発明の眼の訓練具は、板状プレート部と、該板状プレート部に固定された、長手方向に沿って、所定の間隔で目標体が設けられた訓練用長尺体よりなることを特徴とする。また、上記板状プレート部の一方の面と他方の面とに訓練用表示を有することを特徴とする。上記表示は、手前から、奥に向かって設けた、複数の表示部からなることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
板状プレート部と、
該板状プレート部に固定された、長手方向に沿って、所定の間隔で目標体が設けられた訓練用長尺体よりなることを特徴とする眼の訓練具。
続きを表示（約 870 文字）【請求項２】
上記板状プレート部は、半透明に形成されていることを特徴とする請求項１に記載の眼の訓練具。
【請求項３】
上記板状プレート部は、矩形状に形成され、外周辺に凹部が形成されることを特徴とする請求項１に記載の眼の訓練具。
【請求項４】
上記目標体は、発光部材よりなることを特徴とする請求項１に記載の眼の訓練具。
【請求項５】
上記発光部材は、蛍光部材からなることを特徴とする請求項４に記載の眼の訓練具。
【請求項６】
上記板状プレート部の一方の面に、訓練用表示を有することを特徴とする請求項１に記載の眼の訓練具。
【請求項７】
上記板状プレート部の一方の面に、訓練用表示を有し、他方の面に、上記一方の面に設けられた訓練用表示と同位置に、同一形状の訓練用表示を有することを特徴とする請求項１に記載の眼の訓練具。
【請求項８】
上記板状プレート部に、棒体挿入用の孔を設けたことを特徴とする請求項１に記載の眼の訓練具。
【請求項９】
上記板状プレート部の一方の面に、訓練用表示を有し、
また、上記板状プレート部の、いずれかの角部に棒体挿入用の孔を有し、

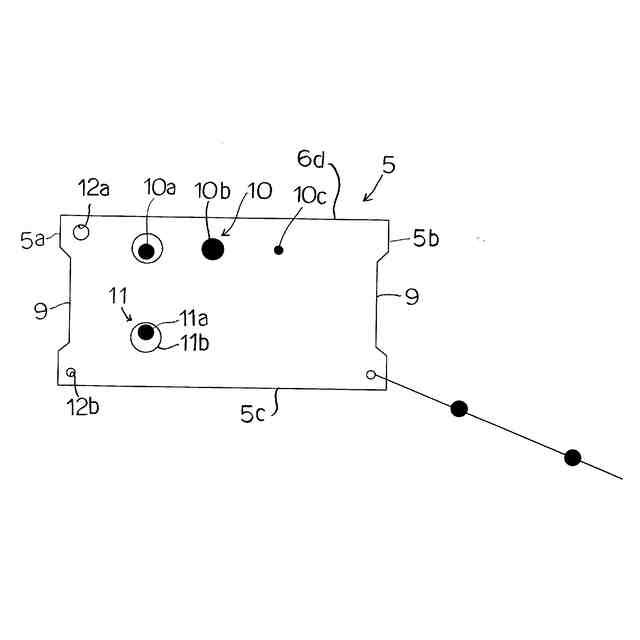

上記訓練用表示は、一直線状に、所定の間隔離間して設けられた、複数の表示からなる開放トレーニング用の表示と、
上記開放トレーニング用の表示のうちの一つを、塗りつぶされた丸と、該丸を囲む円とよりなる二重丸に形成し、該一方の表示と、
該一方の表示から、上記一直線に対して直交して、所望の距離離間した、塗りつぶされた丸と、該丸を囲む円とよりなる他方の表示からなる輻輳トレーニング用の表示からなることを特徴とする請求項１に記載の眼の訓練具。
【請求項１０】
訓練用板状プレート部とよりなり、
該訓練用板状プレート部の一方の面に、訓練用表示を有することを特徴とする眼の訓練具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、眼の訓練具、特に、眼のテストや、眼の開放トレーニングや、輻輳トレーニングなどを行う訓練具に関するものである。
続きを表示（約 790 文字）【０００２】

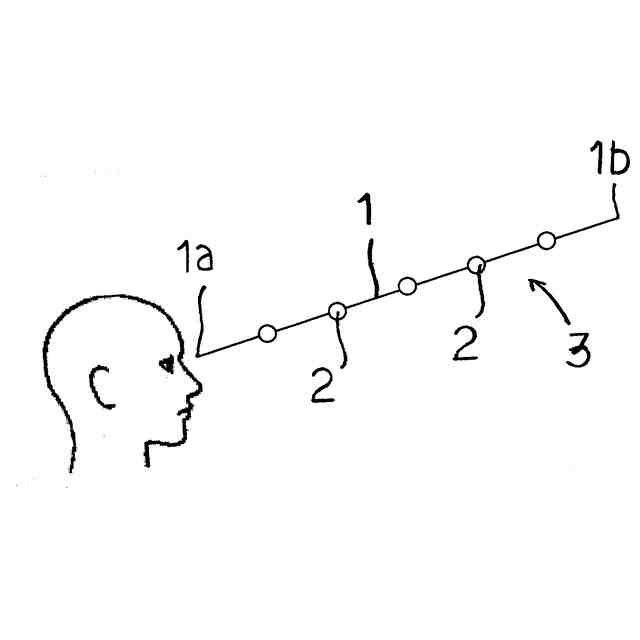

従来、眼の訓練具としては、例えば、図３に示すように、糸等の紐状体１に、長手方向に、所定の間隔を開けて、複数の玉などの目標体２を設けた、ブロックストリングと呼ばれる訓練具３がある。
【０００３】
上記紐状体１は、例えば、長さ１ｍで、上記各目標体２の間隔は、例えば、１０ｃｍで、目標体２の大きさは、例えば、１０ｍｍなどがある。
【０００４】
上記訓練具３は、一方の手で、上記紐状体１の一端１ａを、左右の眼の中央付近に位置させて、他方の手で、他端１ｂを、上記紐状体１が直線状になるように、顔から遠く離れるように前方に伸ばし、この状態で、視覚テストや、視覚トレーニングを行うようにする。
【０００５】
視覚テストとしては、例えば、両目で、いずれかの玉２を見て、その玉２が一つに見えるのか、或いは、二重に見えるのかなどのテストがある。
【０００６】
また、視覚トレーニングとしては、例えば、両目、又は、片目で、上記玉２を、例えば、近い球から遠い玉まで、一定の時間間隔で、順番に見るなどのトレーニングがある。
【０００７】
また、顔の方向を変えずに、上記糸の延ばす方向を、上下左右等変えて、トレーニングをすることもできる。
【０００８】
上記従来の訓練具としては、例えば、特許文献１がある。
【先行技術文献】
【特許文献】
【０００９】
特開２００４－２５４８５０号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明は、従来の訓練具よりも、更に、眼のテストや、訓練ができる訓練具を提供するものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
