公開番号2025077151
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189140
出願日2023-11-06
発明の名称汎用コンバインの脱穀装置
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01F 12/22 20060101AFI20250512BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】本発明は、汎用コンバインに搭載する脱穀装置において、扱胴の消耗した扱歯の交換補修を短時間で容易に行えるようにすることを課題とする。

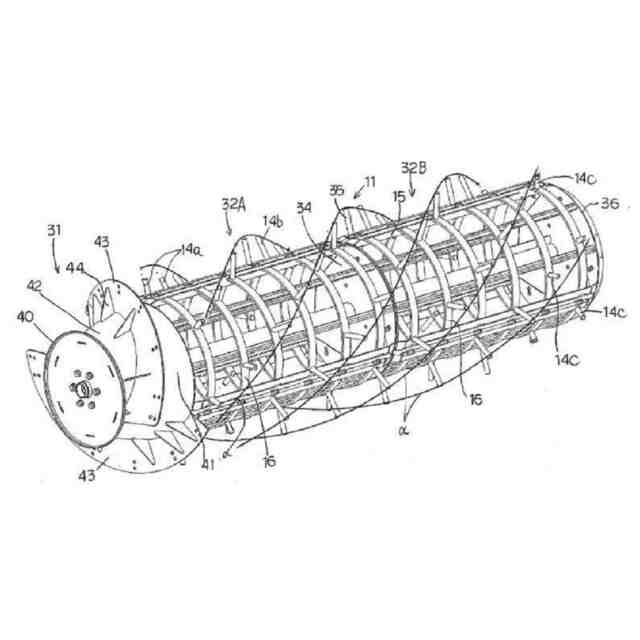

【解決手段】機体フレーム1の前に設ける刈取前処理装置3で刈り取った穀稈を脱穀装置4に取り込み、穀粒を脱穀選別して収穫する汎用コンバインにおいて、穀稈を扱室10に取り込むインペラ31と多くの扱歯14を立設したロータ32で扱胴11を構成し、ロータ32は軸方向所定間隔で設ける環状リング16に扱歯14を立設しダブルナット17で着脱可能にしたことを特徴とする汎用コンバインの脱穀装置とする。
【選択図】図6

特許請求の範囲【請求項１】

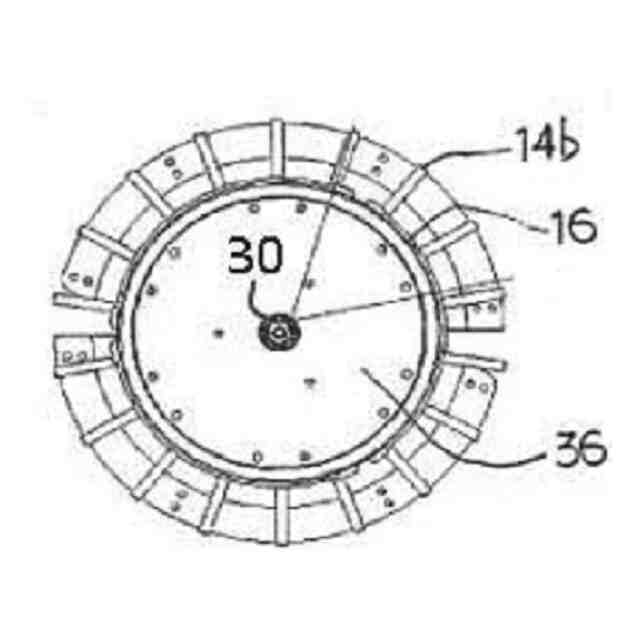

機体フレーム（１）の前に設ける刈取前処理装置（３）で刈り取った穀稈を脱穀装置（４）に取り込み、穀粒を脱穀選別して収穫する汎用コンバインにおいて、穀稈を扱室（１０）に取り込むインペラ（３１）と複数の扱歯（１４）を立設したロータ（３２）で扱胴（１１）を構成し、ロータ（３２）は軸方向所定間隔で設ける環状リング（１６）に扱歯（１４）を立設しダブルナット（１７）で着脱可能にしたことを特徴とする汎用コンバインの脱穀装置。
続きを表示（約 240 文字）【請求項２】
ロータ（３２）の終端に設ける後扱歯（１４ｃ）をインペラ（３１）の直後に設ける前扱歯（１４ａ）と同一サイズとして、前扱歯（１４ａ）を後扱歯（１４ｃ）と交換取付可能にしたことを特徴とする請求項１に記載の汎用コンバインの脱穀装置。
【請求項３】
インペラ（３１）に続いて設ける扱歯（１４）の配置をインペラ（３１）の搬送螺旋（４３）を延長する仮想螺旋線（α）に沿って配置したことを特徴とする請求項１或いは請求項２に記載の汎用コンバインの脱穀装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、汎用コンバインに搭載する脱穀装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
汎用コンバインは、特開２０２３―６６５９２号公報に記載されているように、圃場に植生する穀稈を刈取前処理装置で刈り取って、脱穀装置に投入し穀粒を脱穀選別してその穀粒をグレンタンクに溜めて収穫し、脱穀済みの排桿を圃場に排出するようにしている。
【０００３】
そして、脱穀装置は、外周に扱歯が立設された扱胴が扱室内に軸支され、その扱胴と扱胴の下半部に設けた扱網との間で穀稈が後方へ送られながら穀粒が扱がれて穀粒を含んだ脱穀物が扱網から下方の揺動選別装置上に漏下して穀粒が選別され、その穀粒がグレンタンクに溜められて収穫される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３―６６５９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記従来の汎用コンバインの脱穀装置の扱胴内に軸支される扱胴は、六角筒状体の角部ステーに扱歯が設けられ、各角部ステーを繋いでステーカバーで六角筒状体に形成している。この扱胴はステーカバーを取り外して分解することで摩耗した扱歯を新しい扱歯に交換することが出来る。
【０００６】
しかし、摩耗した数本の扱歯を交換するためにステーカバーを取り外して分解することは手間が掛かり、収穫作業中であれば長く収穫を中断することになる。
【０００７】
本発明は、汎用コンバインに搭載する脱穀装置において、扱胴の消耗した扱歯の交換補修を短時間で容易に行えるようにすることを課題とする。
【課題を解決するための手段】
【０００８】
上記本発明の課題は、次の技術手段により解決される。
【０００９】
請求項１の発明は、機体フレーム１の前に設ける刈取前処理装置３で刈り取った穀稈を脱穀装置４に取り込み、穀粒を脱穀選別して収穫する汎用コンバインにおいて、穀稈を扱室１０に取り込むインペラ３１と多くの扱歯１４を立設したロータ３２で扱胴１１を構成し、ロータ３２は軸方向所定間隔で設ける環状リング１６に扱歯１４を立設しダブルナット１７で着脱可能にしたことを特徴とする汎用コンバインの脱穀装置とする。
【００１０】
請求項２の発明は、ロータ３２の終端に設ける後扱歯１４ｃをインペラ３１の直後に設ける前扱歯１４ａと同一サイズとして、前扱歯１４ａを後扱歯１４ｃと交換取付可能にしたことを特徴とする請求項１に記載の汎用コンバインの脱穀装置とする。
（【００１１】以降は省略されています）
