公開番号2025084243
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023197991
出願日2023-11-22
発明の名称草刈機
出願人株式会社アテックス
代理人
主分類A01D 34/64 20060101AFI20250527BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】比較的簡易な構成で、且つエンジン運転中および草刈作業中の安全性が確保できる草刈機を提供する。

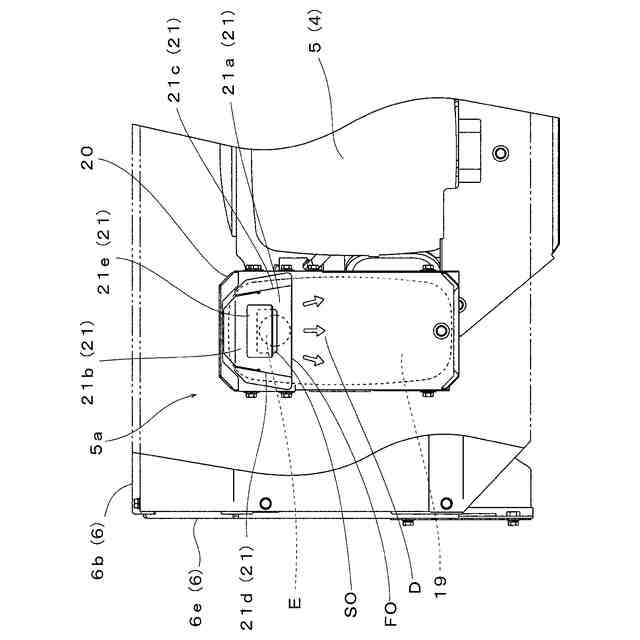

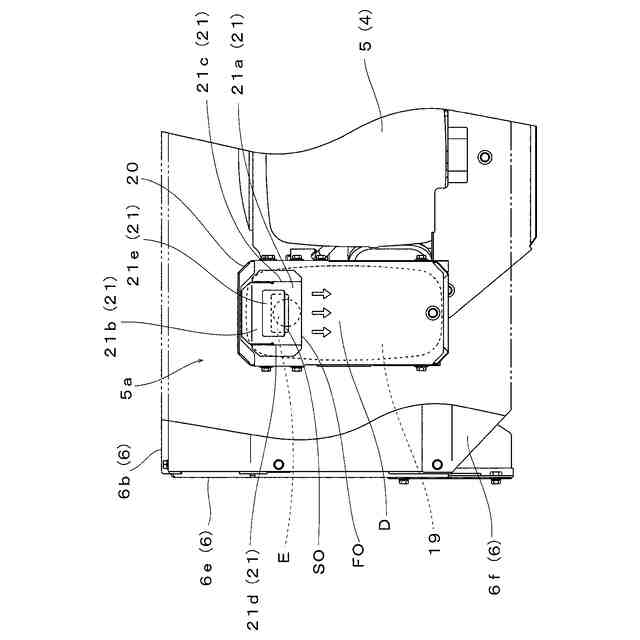

【解決手段】車体フレーム1aの内側にエンジン5を備えた草刈機であって、前記エンジン5およびエンジン排気部5aをその外周から覆う安全カバー6と、前記エンジン5からの排気ガスの排出口Eを取り囲む排気ガイド21とを設け、前記排気ガイド21は、下方に開放する第1開孔FOと前記排出口Eの正面に開放する第2開孔SOを形成し、前記第2開孔SO正面には第2開孔SOから排出される排気ガスを前方斜め下方に向かって案内する案内板21eを設けた構成とする。

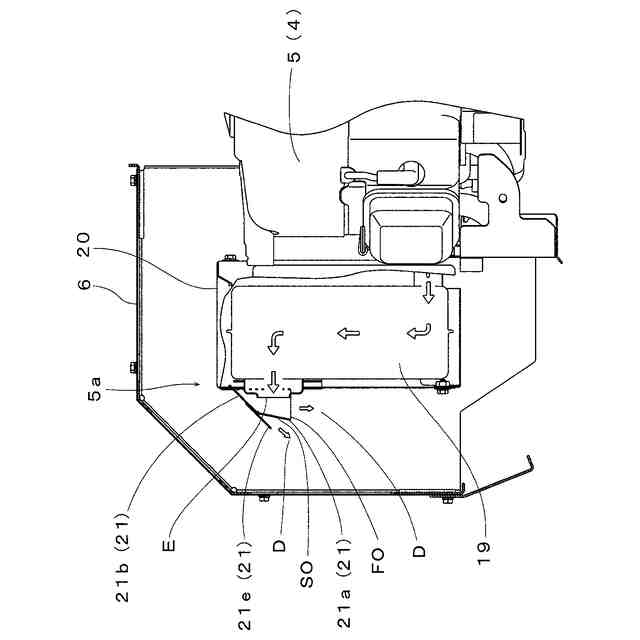

【選択図】図3
特許請求の範囲【請求項１】

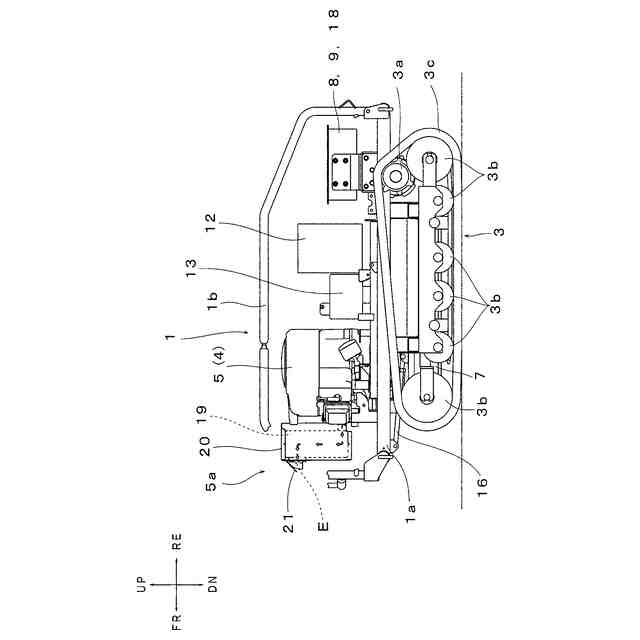

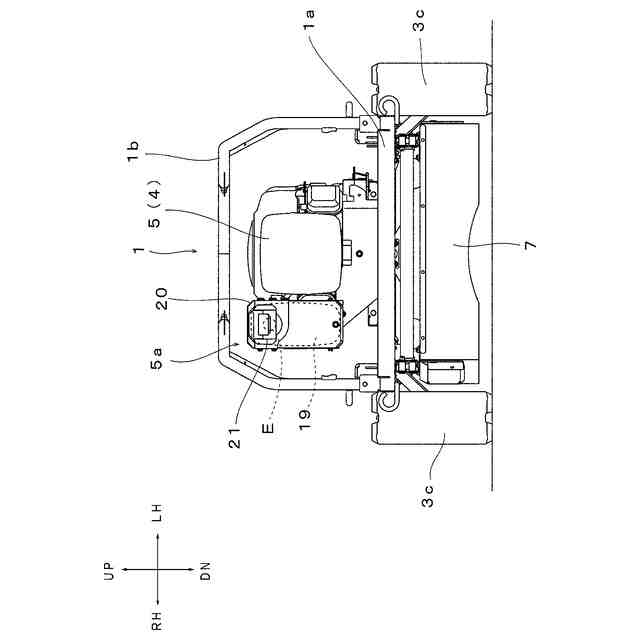

車体フレーム（１ａ）の内側にエンジン（５）を備えた草刈機であって、前記エンジン（５）およびエンジン排気部（５ａ）をその外周から覆う安全カバー（６）と、前記エンジン（５）からの排気ガスの排出口（Ｅ）を取り囲む排気ガイド（２１）とを設け、前記排気ガイド（２１）は、下方に開放する第１開孔（ＦＯ）と前記排出口（Ｅ）の正面に開放する第２開孔（ＳＯ）を形成し、前記第２開孔（ＳＯ）正面には第２開孔（ＳＯ）から排出される排気ガスを前方斜め下方に向かって案内する案内板（２１ｅ）を設けたことを特徴とする草刈機。
続きを表示（約 85 文字）【請求項２】
前記排気ガイド（２１）の前記第１開孔（ＦＯ）は、排気ガスの下流側（Ｄ）に向かって末広型の形状としたことを特徴とする請求項１に記載の草刈機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、芝草や雑草などを刈取る草刈機において、エンジンおよびエンジン排気部の直接的な接触を防止するとともに、エンジンからの排気ガスを外部に排出する際の排風の案内構成に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、急傾斜地における草刈作業が可能な草刈機が、特許文献１に開示されている。この草刈機に搭載しているエンジンおよびエンジン排気部は、直接的に接触できる構成となっている。
【０００３】
また、汎用エンジンを搭載する作業機において、エンジンからの排気ガスを外部へ排出する際、排風方向を転換するために排気ガイドを設ける構成が知られており、例えば特許文献２に開示される草刈機によれば、機体に備えられた草刈装置と、機体の後部に取り付けられて草刈装置からの刈草を回収する集草容器と、機体に備えられたエンジンと、エンジンを覆うボンネットとを備えて、エンジンの排気管の排気口がボンネットに形成された開口を通して後方に突出するように構成し、排気口が上側の入り口に入り込みつつ下方に延出されて排気口からの排気ガスを下方に案内する案内部材を備えてあるもの、とされている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４２６６０号公報
特開２０１１－１８２６９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、エンジンおよびエンジン排気部に草や木、人や動物が直接的に接触することを防止する必要がある。しかしながら、エンジンおよびエンジン排気部の外周を覆うカバーを設けた場合、エンジンの排気ガスの排出口正面に位置するカバー壁面によって排気の流れが悪くなり、排気効率が低下することでエンジン不調の要因となる虞がある。また、エンジン運転中は、エンジンから排出される排気ガスによって排出口の正面に位置するカバー壁面が高温になり、カバー壁面に草や木などが接触した際は燃えたり、人や動物が接触した際は火傷したりする虞があり、安全面においても解消できない可能性がある。
【０００６】
一方、集草容器を装備しない草刈機においては、エンジンからの排気ガスを外部に排出するための案内部材を延出して備える必要はなく、比較的簡易な排風方向転換の構成であることが求められる。つまり、排気ガスの排出口付近に排気ガイドを設けることが適切である。
【０００７】
本発明は以上の点を考慮し、比較的簡易な構成で、且つエンジン運転中および草刈作業中の安全性が確保できる草刈機の提供を目的とする。
【課題を解決するための手段】
【０００８】
請求項１に記載の発明は、車体フレーム１ａの内側にエンジン５を備えた草刈機であって、前記エンジン５およびエンジン排気部５ａをその外周から覆う安全カバー６と、前記エンジン５からの排気ガスの排出口Ｅを取り囲む排気ガイド２１とを設け、前記排気ガイド２１は、下方に開放する第１開孔ＦＯと前記排出口Ｅの正面に開放する第２開孔ＳＯを形成し、前記第２開孔ＳＯ正面には第２開孔ＳＯから排出される排気ガスを前方斜め下方に向かって案内する案内板２１ｅを設けた構成とする。
【０００９】
また、前記排気ガイド２１の前記第１開孔ＦＯは、排気ガスの下流側Ｄに向かって末広型の形状とした構成とする。
【発明の効果】
【００１０】

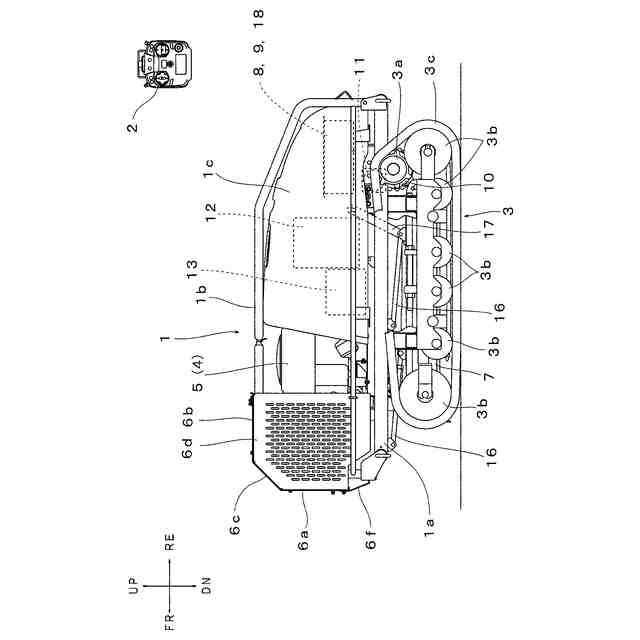

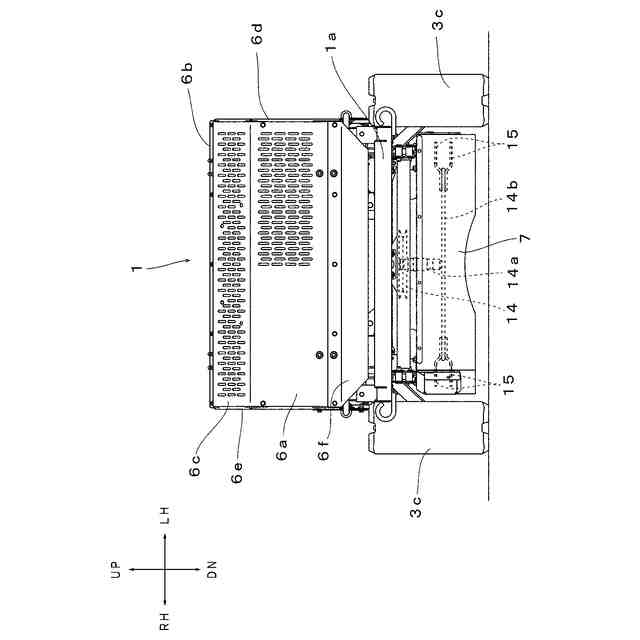

請求項１に記載の発明は、エンジン５およびエンジン排気部５ａを覆う安全カバー６を設けることで、草刈作業時における車体１内部から外部への異物の飛散を防止できる。これに加えて、排気ガイド２１は、排出口Ｅから排出された排気ガスを下方に案内する第１開孔ＦＯと前方斜め下方に案内する第２開孔ＳＯを設けた構成であり、エンジン５からの排気ガスを外部へ排出する際に、排風を方向転換することで排出口Ｅ正面に備えた安全カバー６壁面の温度上昇を抑制し、安全カバー６に接近、または接触する草や木などの引火を防ぐとともに人や動物の火傷を防ぐことができ、安全性を確保できる。また、排風の方向転換によって排気ガスの滞留が生じ、排出の抵抗となることでエンジン不調の要因となる虞があったが、排風の分散により排出の抵抗を解消できる。更には、排気ガイド２１を延出することなく排風の方向転換が可能であり、比較的簡易な構成とすることができる。
（【００１１】以降は省略されています）
