公開番号2025080805
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194084
出願日2023-11-15
発明の名称枝切機
出願人個人
代理人
主分類A01G 3/08 20060101AFI20250520BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】従来の枝切り作業は、高所作業車に乗って、チェーンソウで一枝づつ切っていたが時間がかかり、予算の関係で放置されていた。そこで、本発明の枝切機は、市販の草刈機を10倍大きくして、回転刃を丸鋸の刃に変え、枝切機の重心のフック(2a)を、作業台(4a)に取り付けることで、軽く操作できるものを提供する。
【解決手段】本発明の枝切機は、エンジン(1)と操作管(2)と回転刃(3)で構成されており、エンジン(1)にはハンドル(1a)が具備されており、枝切機の重心に操作管(2)の、フック(2a)を取り付けて、吊るしている。
【選択図】図1

特許請求の範囲【請求項１】
枝切機は、エンジン（１）と操作管（２）と回転刃（３）で構成されており、
該エンジン（１）には、ハンドル（１ａ）が具備されており、
前記操作管（２）は、枝切機全体の重心の、該操作管（２）にフック（２ａ）を具備し、
前記回転刃（３）は、該エンジン（１）の動力を、該操作管（２）の中にある軸（２ｂ）を介して該回転刃（３）に伝えることを特徴とする枝切機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、道路に被さっている枝を切るため、高所作業車に乗って枝を伐採する枝切機に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の道路に被さっている枝は、作業員が高所作業車に乗って、枝をチェーンソウで一本一本切断していた。切断した枝は道に落下し、道に落ちた枝は大きいので、それをまた切断し、トラックの荷台に積み込めるようにしていた。
【先行技術文献】
【特許文献】
【０００３】
特願２０１９－５５
特許第５２９１０６８号
【発明の開示】
【発明が解決しようとする課題】
【０００４】
従来の高所作業車に乗って、チェーンソウで一枝づつ切るのでは、時間がかかり過ぎる。その訳は、チェーンソウの刃は、幅が７ミリあり、７ミリの木屑を作るのは大変であり、不向きであった。そのため時間がかかり、それが結果としてコストが高くなり、予算の関係で放置される所も多かった。
【０００５】
そこで本発明の枝切機は、草刈機を１０倍大きくして、丸鋸の刃であるため切断速度が速く、切断速度が速いため、生えている木の状態で、小さく切断してから道に落ちるので、道路で２度切の必要がない枝切機を提供するものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の枝切機は、エンジン（１）と操作管（２）と回転刃（３）で構成されており、そのエンジン（１）は、そのエンジン（１）の先端にハンドル（１ａ）が具備されており、ハンドル（１ａ）を握って作業員が操作する。
【０００７】
その枝切機の操作管（２）は、枝切機全体の重心にあり、その重心の操作管（２）にフック（２ａ）を取り付け、作業台（４ａ）に具備した筒（４ｄ）に、自在棒（４ｂ）を挿入し、その自在棒（４ｂ）に具備したフック取付部（４ｃ）でフック（２ａ）を吊るし、そのフック（２ａ）は枝切機全体を吊るしている。
【０００８】
前記回転刃（３）は、前記エンジン（１）の動力を、その操作管（２）の中にある軸（２ｂ）を介して伝える。そして、アングル部分（３ａ）に具備している止ネジ（３ｃ）は、その操作管（２）を押さえて止めることで、その回転刃（３）を軸（２ｂ）の回転する方向の、扱い易い角度に固定することで目的を達成した。
【発明の効果】
【０００９】
本発明の枝切機は、次のような効果がある。
（イ）枝は０．１秒以内に切断できる。（詳しくは００２１段落参照）
（ロ）枝は簡単に切れるので、２０センチくらいの破片となって落ちてくる。
（詳しくは００１５段落参照）
（ニ）枝切機は、フックによって支えられているので、力が必要ない。
（詳しくは００１８段落参照）
（ホ）高所作業車は、ユニックに取り付けることで、荷台の真上で切断できる。
（詳しくは００３３段落参照）
（ヘ）アングル部分は、回転刃の角度を自由に変えられる。
（詳しくは００２８段落参照）
【図面の簡単な説明】
【００１０】

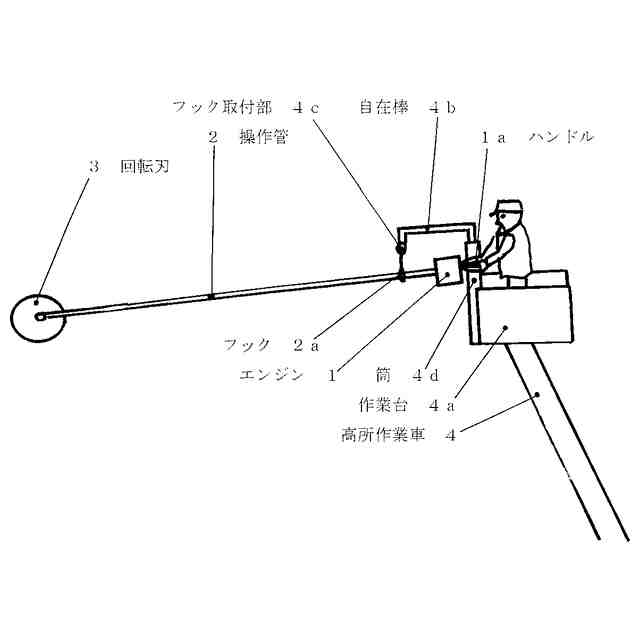

図は、使用している枝切機の側面図である。

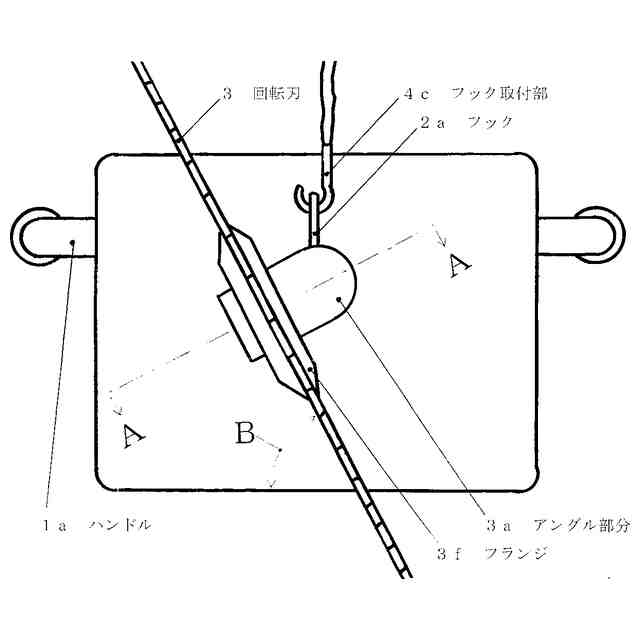

図は、回転刃の方から見た正面図である。

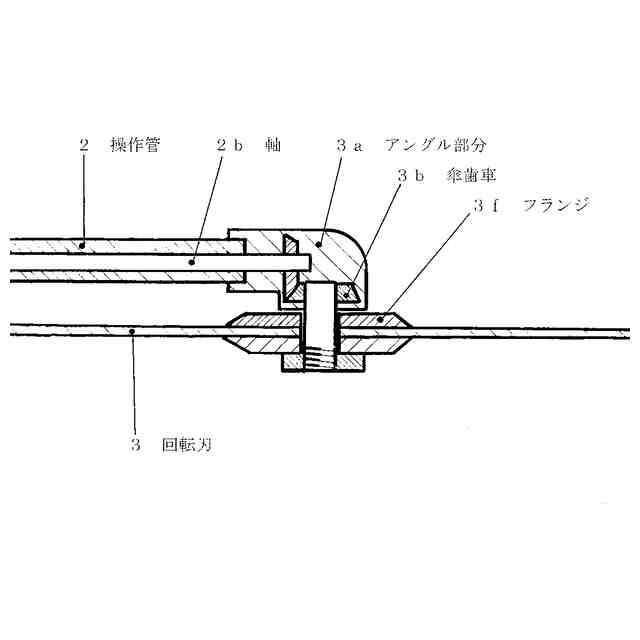

図２の、Ａ－Ａの断面を表した、アングル部分の断面図である。

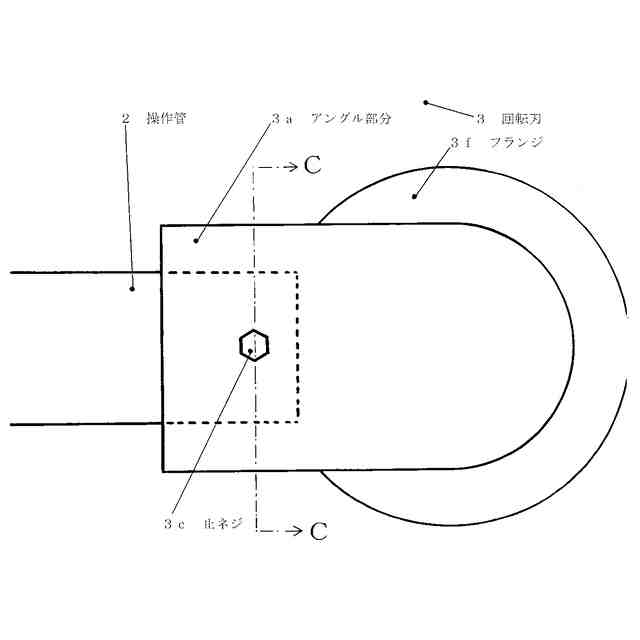

図は、アングル部分の平面図である。

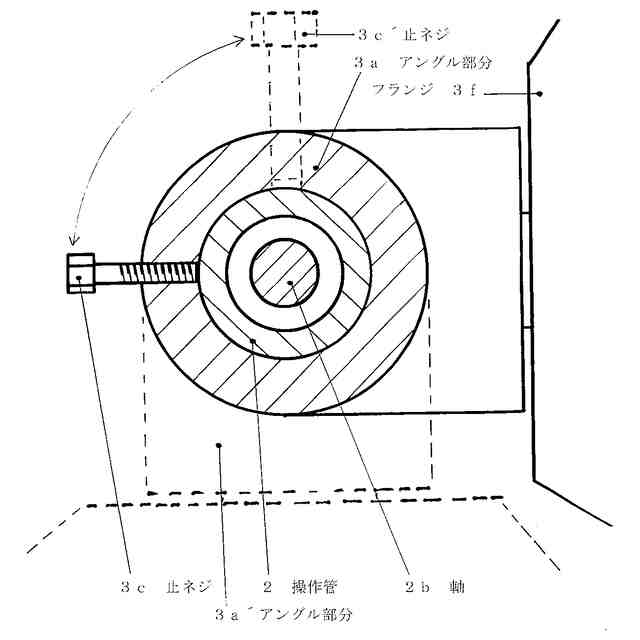

図は、図４のＣ－Ｃの、回転刃の方向の断面図である。
【発明を実施するための最良の形態】
（【００１１】以降は省略されています）
