公開番号2025076283
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024146915
出願日2024-08-28
発明の名称磁気コア、磁性部品および電子機器
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 1/22 20060101AFI20250508BHJP(基本的電気素子)
要約【課題】 直流重畳特性を向上させた磁気コアを提供する。
【解決手段】 軟磁性粒子を含む磁気コアである。軟磁性粒子の体積基準の粒度分布におけるD10の値をV10、軟磁性粒子の体積基準の粒度分布におけるD50の値をV50、軟磁性粒子の個数基準の粒度分布におけるD50の値をN50として、軟磁性粒子は、粒子径が(0.5×V50)以上である大粒子と、粒子径が(2×N50)以下である小粒子と、を含む。ある小粒子から小粒子に最も近い大粒子までの距離をLとし、全ての小粒子において算出されるLの中央値をL50として、L50が特定の範囲内である。

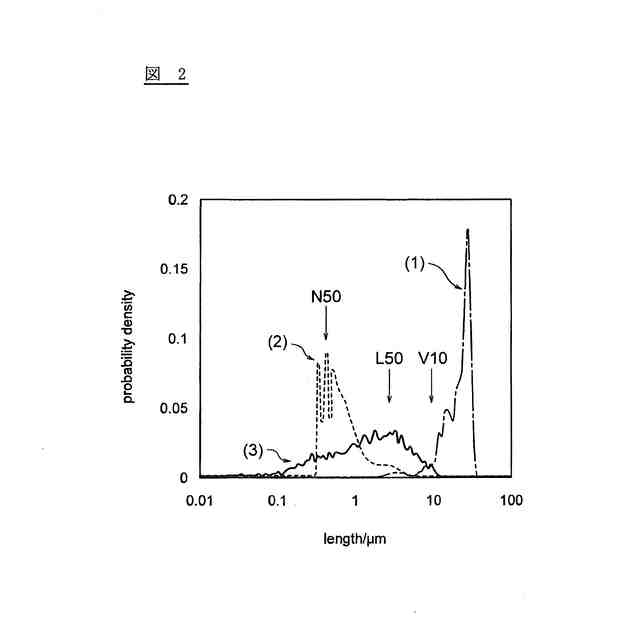

【選択図】 図2
特許請求の範囲【請求項1】
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準の粒度分布(単位:μm)におけるD10の値をV10、前記軟磁性粒子の体積基準の粒度分布におけるD50の値をV50、前記軟磁性粒子の個数基準の粒度分布におけるD50の値をN50として、
前記軟磁性粒子は、粒子径が(0.5×V50)以上である大粒子と、粒子径が(2×N50)以下である小粒子と、を含み、
ある小粒子から当該小粒子に最も近い大粒子までの距離をLとし、全ての小粒子において算出されるLの中央値をL50として、
(2×N50)≦L50≦(0.5×V10+3.0)を満たす磁気コア。
続きを表示(約 1,000 文字)【請求項2】
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準の粒度分布におけるD10の値をV10、前記軟磁性粒子の体積基準の粒度分布におけるD50の値をV50、前記軟磁性粒子の個数基準の粒度分布におけるD50の値をN50として、
前記軟磁性粒子は、粒子径が(0.5×V50)以上である大粒子と、粒子径が(2×N50)以下である小粒子と、を含み、
ある小粒子から当該小粒子に最も近い大粒子までの距離をLとし、全ての小粒子において算出されるLの中央値をL50として、
(2×N50)≦L50≦(0.5×V10)を満たす磁気コア。
【請求項3】
少なくとも一部の前記軟磁性粒子の組成が組成式(Fe
1-p
X1
p

100-(a+b+c+d+e+f)

a

b
Si
c

d
X2
e
X3
f
(原子数比)で表され、
X1がCoおよびNiから選択される1種以上、
X2がTi、Cr、Mn、Al、Ga、Ag、Zn、S、Ca、Mg、V、Sn、As、Sb、Bi、N、Au、Cu、希土類元素および白金族元素から選択される1種以上、
X3がZr、Nb、Mo、Hf、Ta、Wから選択される1種以上であり、
0≦p≦0.5、
2.00≦a≦20.00、
0.00≦b≦14.00、
0.00≦c≦15.00、
0.00≦d≦5.00、
0.00≦e≦3.00、
0.00≦f≦9.00、および
70.00≦100-(a+b+c+d+e+f)≦96.00を満たす請求項1または2に記載の磁気コア。
【請求項4】
V10が3.0μm以上20.0μm以下である請求項1または2に記載の磁気コア。
【請求項5】
V50が8.0μm以上40.0μm以下である請求項1または2に記載の磁気コア。
【請求項6】
少なくとも一部の前記軟磁性粒子がFe、Co、および/または、Niを含む請求項1または2に記載の磁気コア。
【請求項7】
請求項1または2に記載の磁気コアを含む磁性部品。
【請求項8】
請求項1または2に記載の磁気コアを含む電子機器。

発明の詳細な説明【技術分野】
【0001】
本発明は、磁気コア、磁性部品および電子機器に関する。
続きを表示(約 1,300 文字)【背景技術】
【0002】
特許文献1には、金属磁性粉末を圧粉して得られる圧粉コアとコイル部とを一体成形したインダクタが記載されている。
【0003】
圧粉コアに金属磁性粉末を用いる場合にはコア損失が大きくなりやすい。金属磁性粉末として非晶質合金粉末を用いることでコア損失が低下する。しかし、成形時に圧粉コアの密度を向上させることが難しくなる。
【0004】
特許文献2および特許文献3には、結晶質の合金磁性粉末と非晶質の合金磁性粉末とを混合して用いることが記載されている。
【0005】
特許文献4には、実用球形度の平均値が高い非晶質軟磁性粉末を用いることで、従来よりも低損失なインダクタ等を提供できることが記載されている。
【先行技術文献】
【特許文献】
【0006】
特開2003-309024号公報
特開2004-197218号公報
特開2004-363466号公報
特許第5110660号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
本発明は、直流重畳特性を向上させコアロスを改善させた磁気コアを得ることを目的とする。
【課題を解決するための手段】
【0008】
上記の目的を達成するために、本発明の一側面に係る例示的な実施形態の磁気コアは、
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準の粒度分布(単位:μm)におけるD10の値をV10、前記軟磁性粒子の体積基準の粒度分布におけるD50の値をV50、前記軟磁性粒子の個数基準の粒度分布におけるD50の値をN50として、
前記軟磁性粒子は、粒子径が(0.5×V50)以上である大粒子と、粒子径が(2×N50)以下である小粒子と、を含み、
ある小粒子から当該小粒子に最も近い大粒子までの距離をLとし、全ての小粒子において算出されるLの中央値をL50として、
(2×N50)≦L50≦(0.5×V10+3.0)を満たす。
【0009】
上記の目的を達成するために、本発明の他の側面に係る例示的な実施形態の磁気コアは、
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準の粒度分布におけるD10の値をV10、前記軟磁性粒子の体積基準の粒度分布におけるD50の値をV50、前記軟磁性粒子の個数基準の粒度分布におけるD50の値をN50として、
前記軟磁性粒子は、粒子径が(0.5×V50)以上である大粒子と、粒子径が(2×N50)以下である小粒子と、を含み、
ある小粒子から当該小粒子に最も近い大粒子までの距離をLとし、全ての小粒子において算出されるLの中央値をL50として、
(2×N50)≦L50≦(0.5×V10)を満たす。
【0010】
以下の記載は上記のいずれの側面に係る例示的な実施形態の磁気コアにも当てはまる。
(【0011】以降は省略されています)
