公開番号2025076239
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024016591
出願日2024-02-06
発明の名称顎支持装置及び眼科装置
出願人株式会社トプコン
代理人弁護士法人クレオ国際法律特許事務所
主分類A61B 3/00 20060101AFI20250508BHJP(医学または獣医学;衛生学)
要約【課題】被検者がより快適かつより適切に被検眼の情報を取得できる顎支持装置及び眼科装置を提供する。
【解決手段】眼科装置100は、被検眼の情報を取得するための測定光学系21を有する左右一対の測定ヘッド16と、測定ヘッド16を支持する光学テーブル12と、被検者の顎を支持し光学テーブル12に着脱可能に取り付けられる顎支持装置18とを備える。顎支持装置18は、光学テーブル12に着脱可能に取り付けられる取付部181と、取付部181から被検者の顎に向かって突出して設けられ、顎を支持する顎支持部182とを備える。
【選択図】図1
特許請求の範囲【請求項１】
被検眼の情報を取得する眼科装置が備える光学テーブル又は前記被検眼の情報を取得するための測定ヘッドが水平方向及び垂直方向に移動可能に支持される架台に着脱可能に取り付けられる顎支持装置であり、
前記光学テーブル又は前記架台に着脱可能に取り付けられる取付部と、
前記取付部から被検者の顎に向かって突出して設けられ、前記顎を支持する顎支持部と、を備える
ことを特徴とする顎支持装置。
続きを表示（約 1,100 文字）【請求項２】
前記顎支持部を、前記光学テーブル又は前記架台の所定の退避位置に退避させる退避機構を備える
ことを特徴とする請求項１に記載の顎支持装置。
【請求項３】
前記取付部は、前記光学テーブル又は前記架台の上面に配置する上部支持部材と、前記光学テーブル又は前記架台の下面に配置する下部支持部材と、前記上部支持部材及び前記下部支持部材の一側を連結する連結部と、前記上部支持部材、前記下部支持部材及び前記連結部とで構成されて前記光学テーブル又は前記架台が挿入される取付空間と、を有する
ことを特徴とする請求項１に記載の顎支持装置。
【請求項４】
前記顎支持部の上下方向の位置を調整可能な上下位置調整機構を備える
ことを特徴とする請求項１に記載の顎支持装置。
【請求項５】
被検眼の情報を取得するための測定光学系を有する測定ヘッドと、
前記測定ヘッドを支持する光学テーブルと、
請求項１～４の何れか一項に記載の顎支持装置と、を備え、
前記顎支持装置は、前記光学テーブルに着脱可能に取り付けられる
ことを特徴とする眼科装置。
【請求項６】
前記測定光学系、
前記被検眼の前記測定光学系の光軸上の前眼部像を取得する画像取得部、及び
前記被検眼に視標を提示する視標提示部を有し、左右の前記被検眼に対応して左右に一対設けられた前記測定ヘッドと、
前記光学テーブルに設けられ、一対の前記測定ヘッドを個別に吊り下げて支持するヘッド支持部と、
前記測定ヘッドを鉛直方向及び水平方向に移動させ、鉛直方向に平行な軸及び水平方向に平行な軸を回旋軸として回転させる駆動機構と、を備え、
前記測定ヘッドは、前記駆動機構を介して前記ヘッド支持部に吊り下げられた構成である
ことを特徴する請求項５に記載の眼科装置。
【請求項７】
前記被検眼の前方に選択的に配置される複数の検査用レンズを含む前記測定光学系を有する前記測定ヘッドと、
前記被検眼に対して視標を提示する視標提示部と、を備える
ことを特徴とする請求項５に記載の眼科装置。
【請求項８】
架台と、
被検眼の情報を取得するための測定光学系を有し前記被検眼に対して水平方向及び垂直方向に移動可能に前記架台に支持される測定ヘッドと、
請求項１～４の何れか一項に記載の顎支持装置と、を備え、
前記顎支持装置は、前記架台に着脱可能に取り付けられる
ことを特徴とする眼科装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、顎支持装置及び眼科装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
被検眼の情報を取得するための測定光学系及び被検眼に視標を提示する視標提示部を有する測定ヘッドを備え、この測定ヘッドが、支持部によって被検眼の前方に吊り下げられた眼科装置が知られている（例えば、特許文献１、２参照）。また、検査用レンズを有するレフラクターヘッドが支持部によって吊り下げられて被検眼の前方に配置され、この被検眼に対して、視標を提示して被検眼の情報を取得する眼科装置も知られている（例えば、特許文献３参照）。
【０００３】
特許文献１～３に記載の眼科装置は、被検者が額を当てる額当て部を有し、被検眼の情報の取得中に、被検者の顔が不測に動かないように支持している。さらに、特許文献２に記載の眼科装置は、被検者の頬を支持する２つの頬当て体を有する頬当て部を備え、被検者の顔を、この頬当て部と額当て部とで支持することで、顔の支持安定性をより高めている。また、特許文献４には、被検者の肘を支えるテーブルに被検者の顎を支えるための顎台が固定された、ヘッドマウントディスプレイ型の眼科装置が開示されている。特許文献５には、架台と、被検眼の情報を取得する測定光学系を有し、被検眼に対して水平方向及び垂直方向に移動可能に架台に支持される測定ヘッドと、顎支持部を備える眼科装置が開示されている。これらの従来技術のように被検者の顔が支持されることで、被検者が楽な姿勢で検査を受けることができ、被検眼の情報の取得が適切でより迅速に行われるが、被検者がより快適かつより適切に検査を行える技術の開発が切望されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１６８１７号公報
特開２０２２－０６４３００号公報
特開２０２３－０４８９０２号公報
特開２０１８－１７５０１１号公報
特開２０１５－０５８１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、上記の事情に鑑みて為されたもので、被検者がより快適かつより適切に被検眼の情報を取得できることを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示の顎支持装置は、被検眼の情報を取得する眼科装置が備える光学テーブル又は前記被検眼の情報を取得するための測定ヘッドが水平方向及び垂直方向に移動可能に支持される架台に着脱可能に取り付けられる顎支持装置である。前記光学テーブル又は前記架台に着脱可能に取り付けられる取付部と、前記取付部から被検者の顎に向かって突出して設けられ、前記顎を支持する顎支持部と、を備える。
また、本開示の眼科装置は、被検眼の情報を取得するための測定光学系を有する測定ヘッドと、前記測定ヘッドを支持する光学テーブルと、上述のような顎支持装置と、を備え、前記顎支持装置は、前記光学テーブルに着脱可能に取り付けられる。
また、本開示の眼科装置は、架台と、被検眼の情報を取得するための測定光学系を有し前記被検眼に対して垂直方向に移動可能に前記架台に支持される測定ヘッドと、上述のような顎支持装置と、を備え、前記顎支持装置は、前記架台に着脱可能に取り付けられる。
【発明の効果】
【０００７】
このように構成されることで、顎支持装置により顎被検者の顔をより安定して支持することで、被検者が楽な姿勢で検査を受けることができ、被検眼の情報の取得を、より適切でより効率的に取得することができる。また、ユーザは必要に応じて顎支持装置を自在に着脱できる。したがって、被検者がより快適かつより適切に被検眼の情報を取得できる。
【図面の簡単な説明】
【０００８】

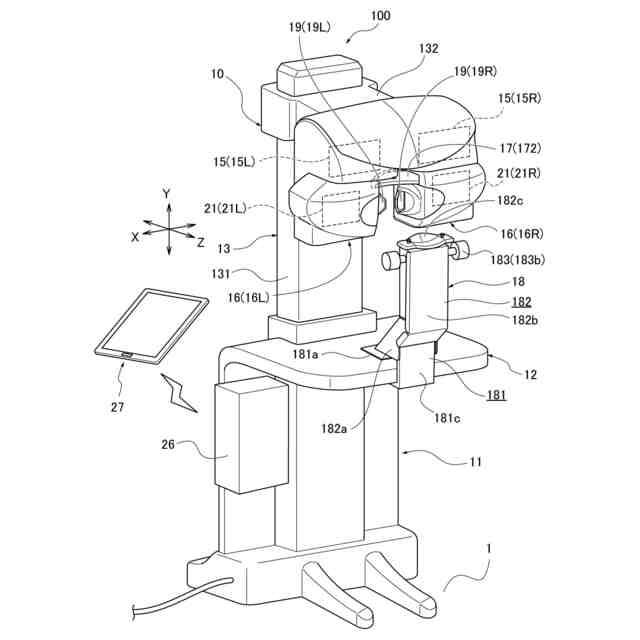

実施例１に係る眼科装置の全体構成を示す斜視図である。

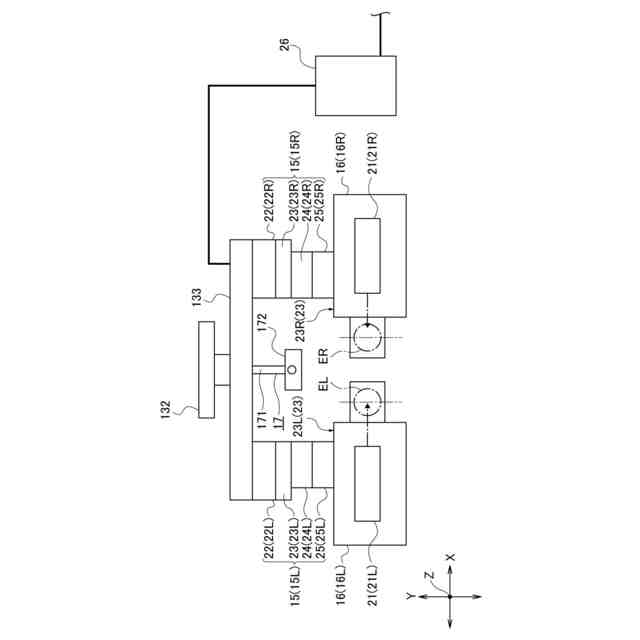

実施例１に係る眼科装置の主要部分の概略構成を示す図である。
実施例１に係る眼科装置の顎支持装置近傍の側面図である。

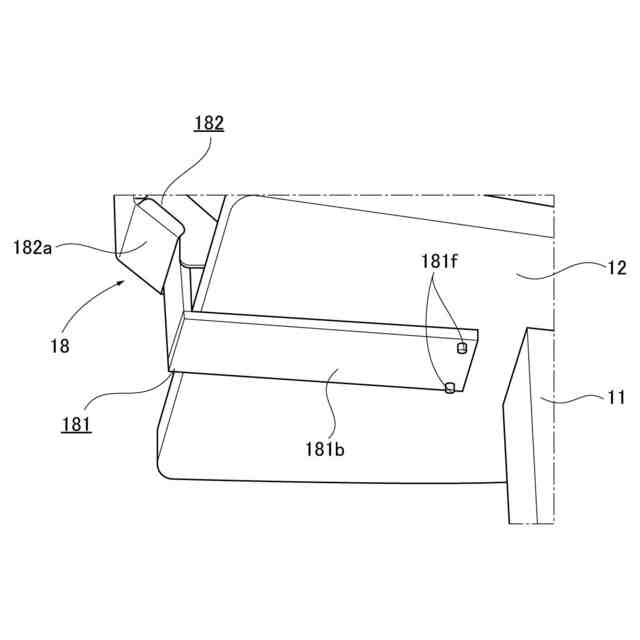

実施例１に係る眼科装置の顎支持装置の下面側からの斜視図である。

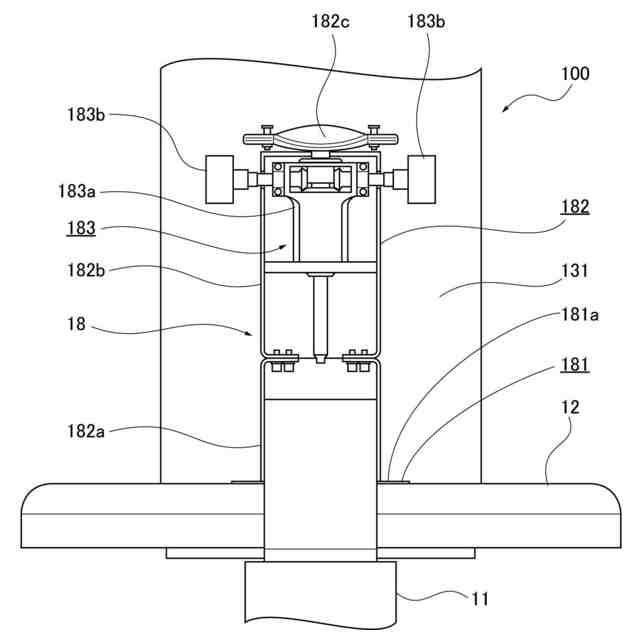

実施例１に係る眼科装置の顎支持装置の内部構造の概略構成を示す図である。

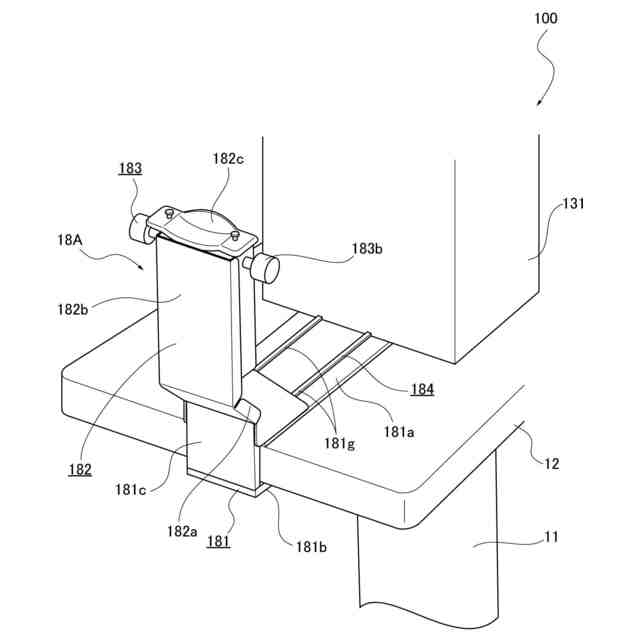

実施例２に係る眼科装置の顎支持部装置近傍の斜視図である。

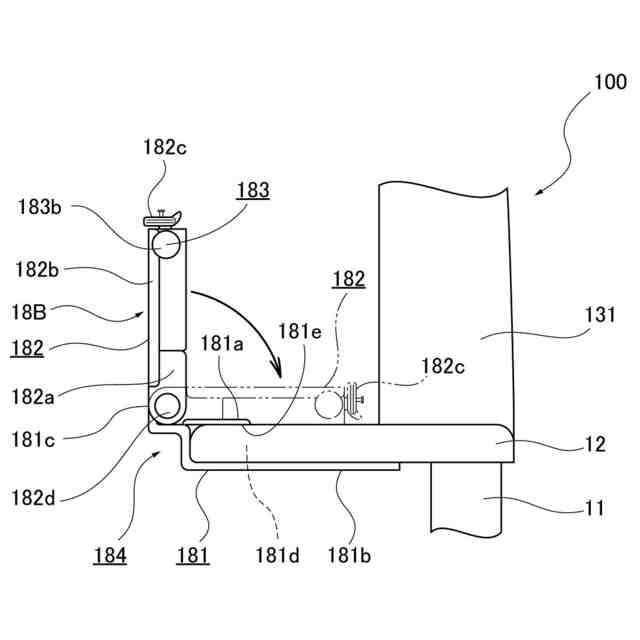

実施例２に係る眼科装置の顎支持装置近傍の側面図である。

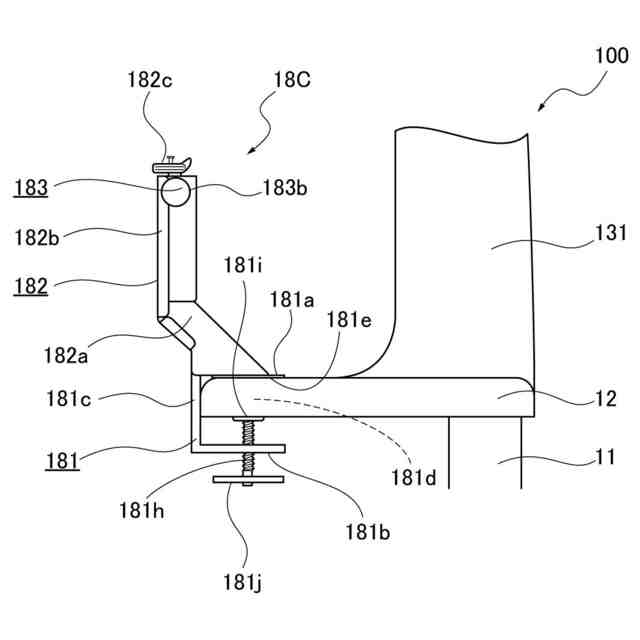

実施例３に係る眼科装置の顎支持装置近傍の側面図である。
実施例４に係る眼科装置の顎支持装置近傍の側面図である。
実施例５に係る眼科装置の顎支持装置の斜視図である。
実施例６に係る眼科装置の側面図である。
【発明を実施するための形態】
【０００９】
（実施例１）
本開示の実施例１に係る眼科装置１００は、図１～図５を参照して以下のように説明される。実施例１に係る眼科装置１００は、被検者Ｐが左右の被検眼Ｅ（図３等参照）を開放した状態で、被検眼Ｅの情報（以下、「眼情報」という。）の取得を両眼同時に実行可能な両眼開放タイプの眼科装置である。なお、実施例１の眼科装置１００は、片眼を遮蔽したり、固視標を消灯したりすることで、片眼ずつ眼情報を取得することも可能となっている。
【００１０】
実施例１の眼科装置１００は、任意の他覚検査及び自覚検査を行うことが可能な装置である。自覚検査では、眼科装置１００は、被検者Ｐに所定の提示位置で視標等を提示し、この視標等に対する被検者Ｐの応答に基づいて眼情報として自覚検査結果を取得する。この自覚検査は、遠用検査、中用検査、近用検査、コントラスト検査、夜間検査、グレア検査、ピンホール検査、立体視検査等の自覚屈折測定や、視野検査等がある。他覚検査では、眼科装置１００は、被検眼Ｅに光を照射し、その戻り光の検出結果に基づいて眼情報を測定する。この他覚検査は、眼情報として被検眼Ｅの特性を取得するための測定と、被検眼Ｅの画像を取得するための撮影とが含まれる。さらに、他覚検査は、他覚屈折測定（レフ測定）、角膜形状測定（ケラト測定）、眼圧測定、眼底撮影、光コヒーレンストモグラフィ（ＯｐｔｉｃａｌＣｏｈｅｒｅｎｃｅＴｏｍｏｇｒａｐｈｙ：以下、「ＯＣＴ」という）を用いた断層像撮影（ＯＣＴ撮影）、ＯＣＴを用いた計測等がある。
（【００１１】以降は省略されています）
