公開番号2025075988
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187558
出願日2023-11-01
発明の名称タイリング型表示装置
出願人三星電子株式会社,Samsung Electronics Co.,Ltd.
代理人IBC一番町弁理士法人
主分類G09F 9/40 20060101AFI20250508BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】シーム部におけるシームレス性を向上させるとともに、シーム部の柔軟性を向上させる手段を提供する。
【解決手段】基板と、前記基板上に実装される発光素子と、前記発光素子に電圧を印加する電極部と、を少なくとも有するモジュールをタイリングしたタイリング型表示装置であって、隣接する前記モジュールの間のシーム部は、樹脂を含み、可視光領域での前記基板の屈折率と前記樹脂の屈折率との差(ΔRI)が、-0.01≦ΔRI≦0.01の範囲であり、前記シーム部の曲げ弾性率は、35,500MPa以下である、タイリング型表示装置。
【選択図】図1
特許請求の範囲【請求項１】
基板と、前記基板上に実装される発光素子と、前記発光素子に電圧を印加する電極部と、を少なくとも有するモジュールをタイリングしたタイリング型表示装置であって、
隣接する前記モジュールの間のシーム部は、樹脂を含み、
可視光領域での前記基板の屈折率と前記樹脂の屈折率との差（ΔＲＩ）が、－０．０１≦ΔＲＩ≦０．０１の範囲であり、
前記シーム部の曲げ弾性率は、３５，５００ＭＰａ以下である、タイリング型表示装置。
続きを表示（約 650 文字）【請求項２】
前記樹脂は、エポキシ化合物を含む接着剤組成物の硬化物を含む、請求項１に記載のタイリング型表示装置。
【請求項３】
前記エポキシ化合物は、エポキシ当量が２５０ｇ／ｅｑ．以上であるエポキシ化合物を含む、請求項２に記載のタイリング型表示装置。
【請求項４】
前記接着剤組成物の総質量に対して、前記エポキシ当量が２５０ｇ／ｅｑ．以上であるエポキシ化合物の含有量は１０質量％以上である、請求項３に記載のタイリング型表示装置。
【請求項５】
前記エポキシ当量が２５０ｇ／ｅｑ．以上であるエポキシ化合物は、芳香族基および脂環式基を含有しない脂肪族鎖状エポキシ化合物である、請求項３に記載のタイリング型表示装置。
【請求項６】
前記エポキシ当量が２５０ｇ／ｅｑ．以上であるエポキシ化合物は、脂肪族鎖状エーテル構造を有する、請求項３に記載のタイリング型表示装置。
【請求項７】
前記エポキシ当量が２５０ｇ／ｅｑ．以上であるエポキシ化合物は、ポリプロピレングリコールジグリシジルエーテルである、請求項３に記載のタイリング型表示装置。
【請求項８】
可視光領域での前記基板の屈折率と前記樹脂の屈折率との差（ΔＲＩ）が、－０．００５≦ΔＲＩ≦０．００５である、請求項１に記載のタイリング型表示装置。
【請求項９】
透過型デバイスである、請求項１～８のいずれか１項に記載のタイリング型表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タイリング型表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、基材に発光素子等を実装した表示部を有する単位モジュールを、規則性を持ってタイル状に複数並べて連結したタイリング型表示装置が知られている。タイリング型表示装置は、超大型化・スケーラブルなディスプレイ技術として広く検討されているが、隣接するモジュールの間の隙間にできるシーム部が視認されることが大きな課題となっている。
【０００３】
例えば、特許文献１には、透明樹脂（ａ）とガラスフィラー（ｂ）からなり、透明樹脂（ａ）のアッベ数が４５以上である透明複合体組成物が記載されている。また、特許文献１には、透明樹脂（ａ）とガラスフィラー（ｂ）との屈折率差を好ましくは０．０１以下とすることが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－２３１９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１に記載の透明複合体組成物は、屈折率差が０．０１以下で、アッベ数が４５以上であるが、波長により屈折率差が大きくなる場合があるため、ディスプレイの透明化が不十分である。よって、斜め方向から視認するとシーム部を通過する透過光の屈折やシーム部に入射する外光散乱が視認され、十分なシームレス性を確保できないという問題が生じ得る。なお、「シームレス性」は、モジュール間のシーム部における透過光の散乱や反射による外光散乱が発生せず、シーム部を視認し難くなる特性を意味する。
【０００６】
また、特許文献１に記載の透明複合体組成物は、基板やレンズ等剛体への使用に適したものであり、硬化物は非常に硬くて脆いという特性を有しているため、タイリング型表示装置が有する基板の突合せ接合部（シーム部）に使用した場合、ハンドリング時のたわみや変形によって容易に破損してしまうという問題があった。
【０００７】
本発明は、上述の事情に鑑みてなされたものであり、シーム部におけるシームレス性を向上させるとともに、シーム部の靭性を向上させる手段を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記課題を解決すべく、鋭意研究を積み重ねた。その結果、基板と、前記基板上に実装される発光素子と、前記発光素子に電圧を印加する電極部と、を少なくとも有するモジュールをタイリングしたタイリング型表示装置であって、隣接する前記モジュールの間のシーム部は樹脂を含み、可視光領域での前記基板の屈折率と前記樹脂の屈折率との差（ΔＲＩ）が、－０．０１≦ΔＲＩ≦０．０１の範囲であり、前記シーム部の曲げ弾性率は、３５，５００ＭＰａ以下である、タイリング型表示装置により、上記課題が解決することを見出し、本発明を完成させるに至った。
【発明の効果】
【０００９】
本発明によれば、シーム部におけるシームレス性を向上させるとともに、シーム部の靭性を向上させる手段が提供される。
【図面の簡単な説明】
【００１０】

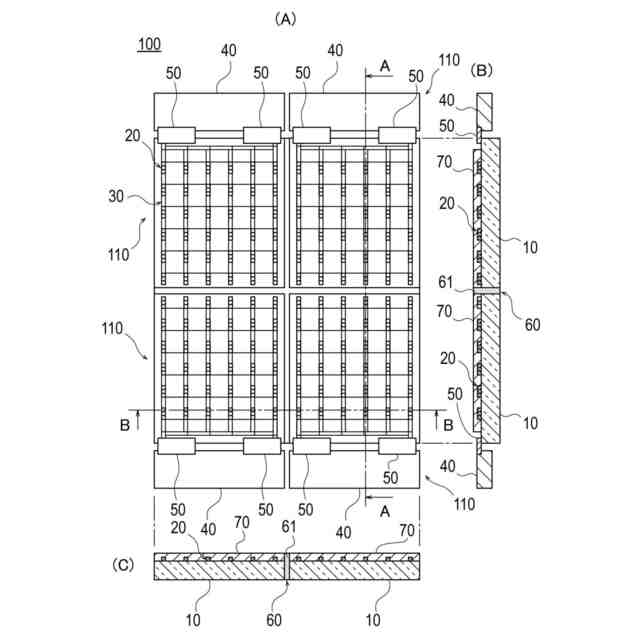

本発明の好ましい一実施形態に係るタイリング型表示装置の図であり、（Ａ）は平面概略図、（Ｂ）はＡ－Ａ線で切断した断面概略図、（Ｃ）はＢ－Ｂ線で切断した断面概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
