公開番号2025075352
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186448
出願日2023-10-31
発明の名称通信装置およびその制御方法
出願人フクダ電子株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 52/02 20090101AFI20250508BHJP(電気通信技術)
要約【課題】消費電力を低減しつつ、医療機器が周期的に出力するデータを確実に受信し、外部装置に送信することが可能な通信装置を提供すること。
【解決手段】計時手段に基づいて、所定のデータを、一定時間ごとに第1の期間内で第1の周期で複数回繰り返して外部に送信するように構成された医療機器の通信を中継する通信装置である。通信装置は、医療機器と通信するための第1の通信手段と、医療機器とは異なる外部装置と通信するための第2の通信手段と、通信装置の動作を制御する制御手段とを有する。第1の通信手段および制御手段は、第2の周期ごとに第2の期間、医療機器の通信を受信可能な状態となる。通信装置は、第2の期間において第1の通信手段を通じて医療機器からの通信を受信すると、通信で得られた所定のデータに基づくデータを第2の通信手段を通じて外部装置に送信する。第2の周期および第2の期間は、医療機器の通信を第1の期間内に複数回受信できるように定められる。
【選択図】図5
特許請求の範囲【請求項１】
計時手段に基づいて、所定のデータを、一定時間ごとに第１の期間内で第１の周期で複数回繰り返して外部に送信するように構成された医療機器の通信を中継する、通信装置であって、
前記医療機器と通信するための第１の通信手段と、
前記医療機器とは異なる外部装置と通信するための第２の通信手段と、
前記通信装置の動作を制御する制御手段と、を有し、
前記第１の通信手段および前記制御手段は、第２の周期ごとに第２の期間、前記医療機器の通信を受信可能な状態となり、
前記制御手段は、前記第２の期間において前記第１の通信手段を通じて前記医療機器からの通信を受信すると、前記通信で得られた前記所定のデータに基づくデータを前記第２の通信手段を通じて前記外部装置に送信し、
前記第２の周期および前記第２の期間は、前記医療機器の前記通信を前記第１の期間内に複数回受信できるように定められる、
ことを特徴とする通信装置。
続きを表示（約 1,400 文字）【請求項２】
前記第２の期間は、前記第１の周期の２倍より大きく、前記第２の周期は、前記第１の期間の長さの１／２以下であることを特徴とする請求項１に記載の通信装置。
【請求項３】
前記第１の通信手段および前記制御手段は、前記第２の期間には第１のモードで動作し、前記第２の期間が終了すると前記第１のモードより消費電力が少ない第２のモードで動作することを特徴とする請求項１に記載の通信装置。
【請求項４】
前記第２の通信手段は、前記所定のデータに基づくデータを前記外部装置に送信するときには第１のモードで動作し、送信が終了すると前記第１のモードよりも消費電力が少ない状態となることを特徴とする請求項１に記載の通信装置。
【請求項５】
前記第１のモードよりも消費電力が少ない前記状態が、動作を停止している状態であることを特徴とする請求項４に記載の通信装置。
【請求項６】
前記制御手段のうち、前記第１の通信手段の動作を制御する第１の部分と、他の第２の部分とが、別個に第１のモードまたは前記第１のモードよりも消費電力が少ない第２のモードで動作可能であり、
前記第２の期間において、前記制御手段の前記第１の部分は前記第１のモードで、前記制御手段の前記第２の部分は前記第２のモードで動作し、
前記第２の期間において前記第１の通信手段を通じて前記医療機器からの通信を受信すると、前記制御手段の前記第２の部分が前記第１のモードでの動作に移行し、
前記制御手段の前記第２の部分は、前記通信で得られた前記所定のデータに基づくデータを前記第２の通信手段を通じて前記外部装置に送信する、
ことを特徴とする請求項１に記載の通信装置。
【請求項７】
前記所定のデータは、前記医療機器のセルフテスト処理の結果に関するデータを含む、請求項１に記載の通信装置。
【請求項８】
前記医療機器が自動体外式除細動器（ＡＥＤ）であることを特徴とする請求項１に記載の通信装置。
【請求項９】
計時手段に基づいて、所定のデータを、一定時間ごとに第１の期間内で第１の周期で複数回繰り返して外部に送信するように構成された医療機器の通信を中継する通信装置が実行する制御方法であって、
前記通信装置は、
医療機器と通信するための第１の通信手段と、
前記医療機器とは異なる外部装置と通信するための第２の通信手段と、を有し、
前記制御方法は、前記通信装置を、
第２の周期ごとに第２の期間、前記医療機器の通信を受信可能な状態にさせ、
前記第２の期間において前記第１の通信手段を通じて前記医療機器からの通信を受信した場合、前記通信で得られた前記所定のデータに基づくデータを前記第２の通信手段を通じて前記外部装置に送信する、
ように制御し、
前記第２の周期および前記第２の期間は、前記医療機器の前記通信を前記第１の期間内に複数回受信できるように定められる、
ことを特徴とする通信装置の制御方法。
【請求項１０】
１つ以上のプロセッサを、請求項１から８のいずれか１項に記載の通信装置が有する制御手段として機能させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は通信装置およびその制御方法に関し、特には医療機器の通信を中継する通信装置およびその制御方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
在宅医療に用いられる医療機器、自動体外式除細動器（ＡＥＤ）など、医療施設から離れた場所で用いられる医療機器は、動作状態を遠隔的に監視することが望ましい。そのため、医療機器の情報に関するデータを予め定められた送信先に送信するように構成された通信装置または中継ユニットが知られている（特許文献１）。
【０００３】
医療施設から離れた場所で使用する医療機器には、定期的にセルフテスト処理を実行し、セルフテストの結果や医療機器の情報などを含んだデータを外部に出力するセルフテスト機能を有するものがある。通信装置がこのデータを中継して外部装置に送信するには、医療機器が出力するデータを確実に受信する必要がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１７５５６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
セルフテスト機能を有する医療機器の電源が電池の場合、消費電力を低減するために、セルフテスト処理およびデータ出力の実行時だけ自動的に起動するように構成される場合がある。医療機器がデータを出力するタイミングを通信装置が知らない場合、データを確実に受信するため、通信装置を常に受信可能な状態に維持すると、通信機器の消費電力が増加する。医療機器が設置される環境には外部電源があるとは限らないため、通信機器の動作可能時間の短縮につながる消費電力の増加は望ましくない。
【０００６】
また、通信装置を設置する際などに、医療機器のデータ送信タイミングに合わせて通信装置の起動周期を設定可能であったとしても、医療機器と通信装置とは別個の時計に基づいて動作しているため、時間の経過にしたがって通信装置の起動タイミングが医療機器のデータ送信タイミングに合わなくなり、データが正常に受信できなくなる恐れがある。
【０００７】
したがって、本発明はその一態様において、消費電力を低減しつつ、医療機器が周期的に出力するデータを確実に受信し、外部装置に送信することが可能な通信装置を提供する。
【課題を解決するための手段】
【０００８】
本発明はその一態様において、計時手段に基づいて、所定のデータを、一定時間ごとに第１の期間内で第１の周期で複数回繰り返して外部に送信するように構成された医療機器の通信を中継する通信装置であって、医療機器と通信するための第１の通信手段と、医療機器とは異なる外部装置と通信するための第２の通信手段と、通信装置の動作を制御する制御手段と、を有し、第１の通信手段および制御手段は、第２の周期ごとに第２の期間、医療機器の通信を受信可能な状態となり、制御手段は、第２の期間において第１の通信手段を通じて医療機器からの通信を受信すると、通信で得られた所定のデータに基づくデータを第２の通信手段を通じて外部装置に送信し、第２の周期および第２の期間は、医療機器の通信を第１の期間内に複数回受信できるように定められる、ことを特徴とする通信装置を提供する。
【発明の効果】
【０００９】
このような構成により、本発明の一態様によれば、消費電力を低減しつつ、医療機器が周期的に出力するデータを確実に受信し、外部装置に送信することが可能な通信装置を提供できる。
【図面の簡単な説明】
【００１０】

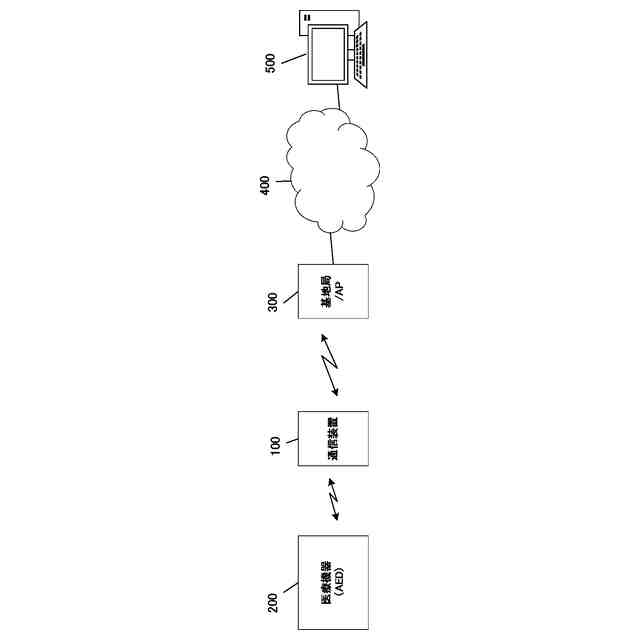

実施形態に係る通信装置を用いた医療機器の遠隔監視システムの模式図である。

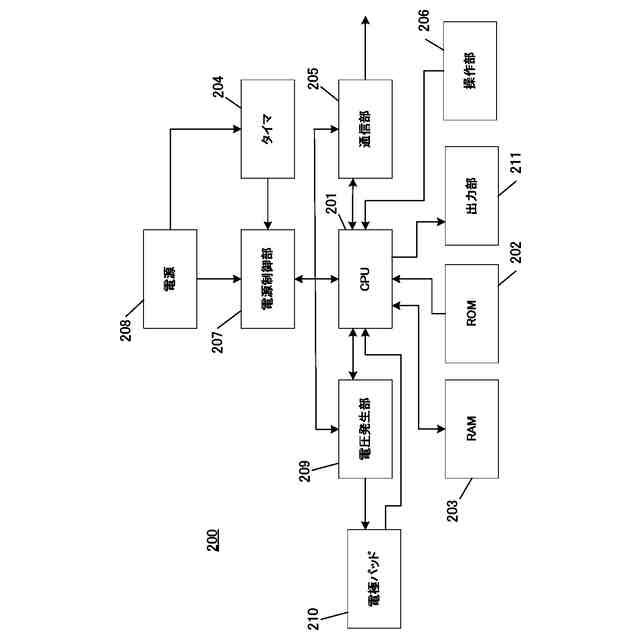

監視対象の医療機器の一例としてのＡＥＤの機能構成例を示すブロック図である。

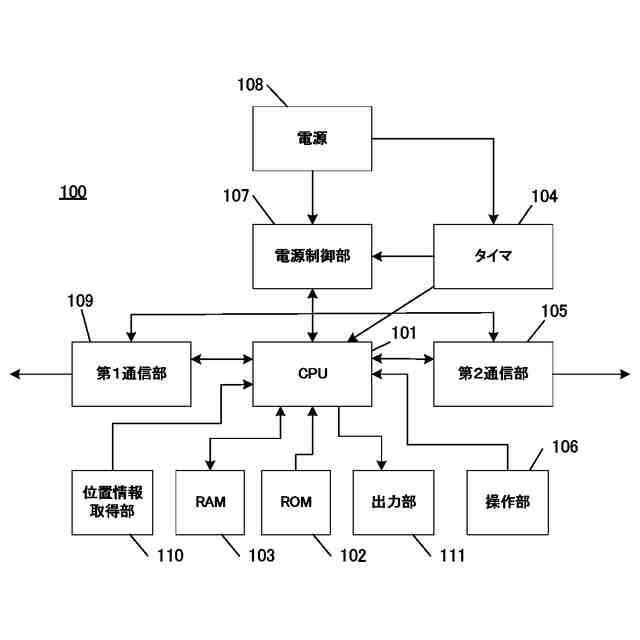

第１実施形態に係る通信装置の機能構成例を示すブロック図である。

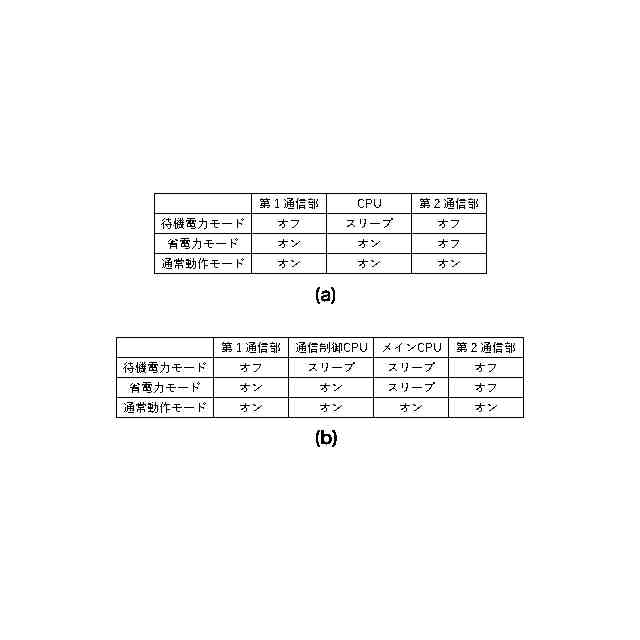

通信装置の動作モードと主要構成要素の動作状態との関係を示す図

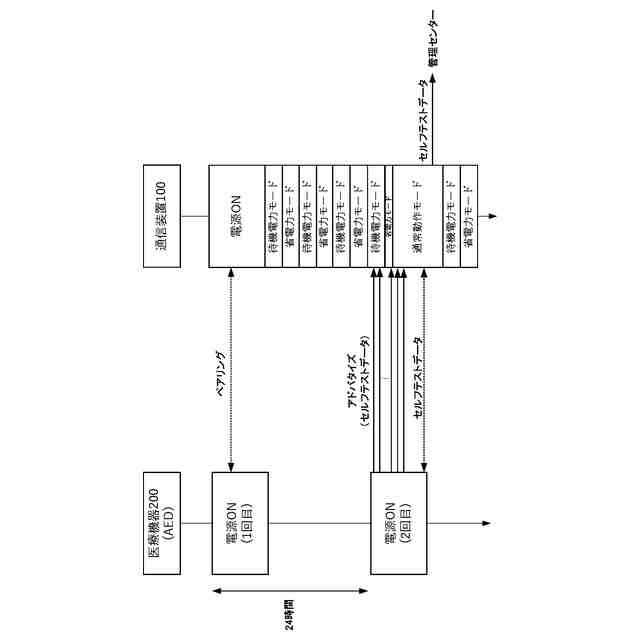

監視対象の医療機器の動作タイミングと通信装置の動作モードとの関係例を示す図である。

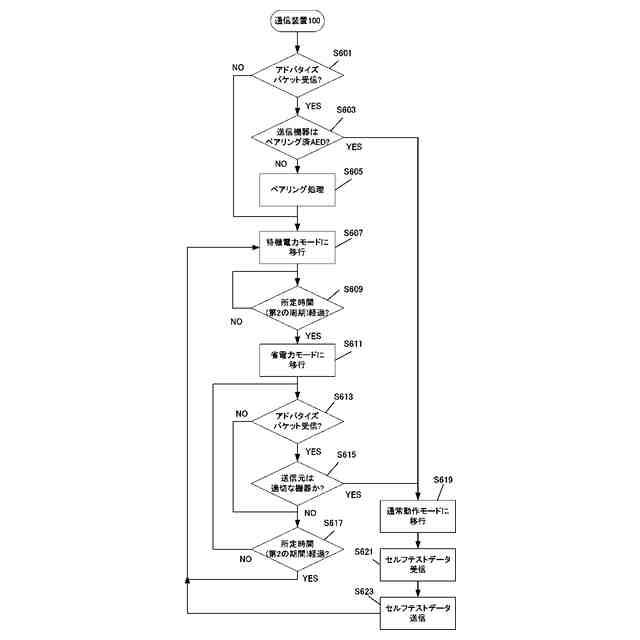

第１実施形態に係る通信装置の動作に関するフローチャートである。

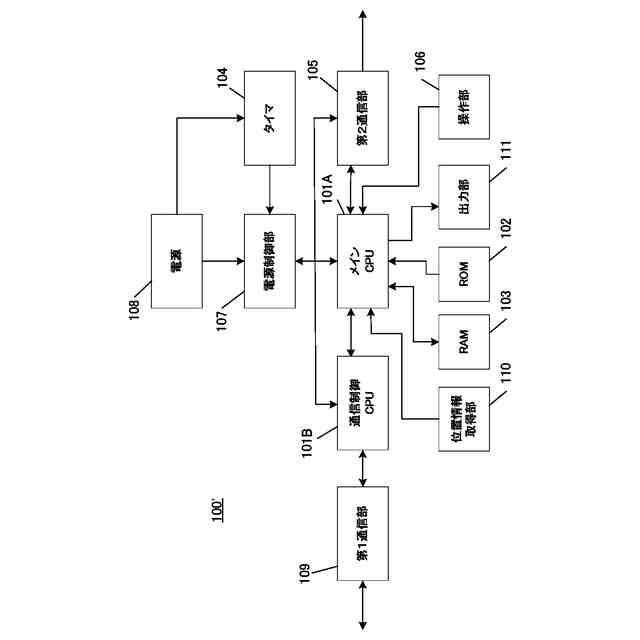

第２実施形態に係る通信装置の機能構成例を示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
