公開番号2025072034
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182517
出願日2023-10-24
発明の名称電解イオン水生成装置
出願人株式会社Eプラン
代理人個人,個人
主分類C02F 1/461 20230101AFI20250430BHJP(水,廃水,下水または汚泥の処理)
要約【課題】一台でpHの異なる電解イオン水を選択的に生成することのできる電解イオン水生成装置を提供する。
【解決手段】本発明の電解イオン水生成装置は、電解液を貯留する電解液タンクと、イオン交換膜で仕切られた陰極室及び陽極室を有する電解槽と、前記陰極室に設けられた陰極板及び前記陽極室に設けられた陽極板の両極板間に電圧を印加する直流電源を備え、前記直流電源で前記両極板間に電圧を印加し、還元反応を起こさせることによって電解イオン水を生成する電解イオン水生成装置であって、電解槽で生成された電解イオン水を貯留する生成液タンクと、電解槽の陰極室に原水を供給する原水供給系と、電解槽の陰極室に生成液タンク内の電解イオン水を供給する生成液供給系と、原水供給系と生成液供給系を切り替える操作部を備えたものである。
【選択図】図1
特許請求の範囲【請求項１】
電解液を貯留する電解液タンクと、イオン交換膜で仕切られた陰極室及び陽極室を有する電解槽と、前記陰極室に設けられた陰極板及び前記陽極室に設けられた陽極板の両極板間に電圧を印加する直流電源を備え、前記直流電源で前記両極板間に電圧を印加し、還元反応を起こさせることによって電解イオン水を生成する電解イオン水生成装置において、
前記電解槽で生成された電解イオン水を貯留する生成液タンクと、
前記電解槽の陰極室に原水を供給する原水供給系と、
前記電解槽の陰極室に前記生成液タンク内の電解イオン水を供給する生成液供給系と、
前記原水供給系と生成液供給系を切り替える操作部を備えた、
ことを特徴とする電解イオン水生成装置。
続きを表示（約 490 文字）【請求項２】
請求項１記載の電解イオン水生成装置において、
第一のｐＨ値の電解イオン水を貯留する第一液貯留タンクを備え、
電解槽の陰極室と前記第一液貯留タンクの間に、当該陰極室を通過した電解イオン水を当該第一液貯留タンクに送出する生成液第一送出系が設けられた、
ことを特徴とする電解イオン水生成装置。
【請求項３】
請求項１又は請求項２記載の電解イオン水生成装置において、
電解槽の陰極室と生成液タンクの間に、当該陰極室を通過した電解イオン水を当該生成液タンクに送出する生成液第二送出系が設けられた、
ことを特徴とする電解イオン水生成装置。
【請求項４】
請求項１又は請求項２記載の電解イオン水生成装置において、
第二のｐＨ値の電解イオン水を貯留する第二液貯留タンクを備え、
生成液タンクと前記第二液貯留タンクの間に、当該生成液タンク内に貯留された第二のｐＨ値の電解イオン水を当該第二液貯留タンクに送出する第二液送出系が設けられた、
ことを特徴とする電解イオン水生成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電解イオン水（アルカリイオン水やアルカリ性電解水とも称される）の生成装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、電解イオン水生成装置として、原水が貯留される生成タンクと、電解液が貯留される電解液タンクと、イオン交換が行われる電解槽と、電解槽の電極間に電圧を印加する直流電源を備えたものが知られている（特許文献１及び２）。
【０００３】

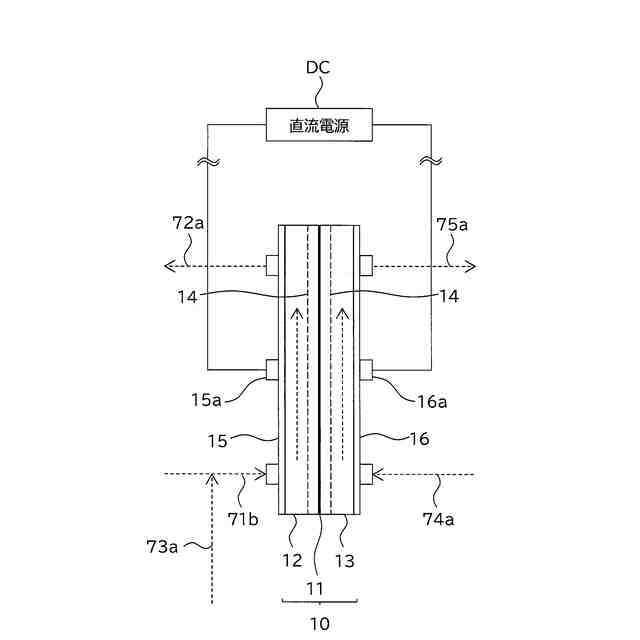

前記電解槽は、イオン交換膜と当該イオン交換膜で仕切られた陰極室及び陽極室を備えている。陰極室には陰極側ターミナルを備えた陰極板が設けられ、陽極室には陽極側ターミナルを備えた陽極板が設けられている。陰極側ターミナルには直流電源のマイナス側が、陽極側ターミナルには直流電源のプラス側が接続され、両電極間に直流電圧を印加できるように構成されている。
【０００４】
前記電解イオン水生成装置では、直流電源によって両ターミナル間に直流電圧を印加すると電気分解が起こり、その電気分解によって陽極室内に生じる陽イオンがイオン交換膜を透過して陰極室内の原水に還元し、電解イオン水が生成される。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－４０４８９号公報
国際公開第２０１６／０１６９５４号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の解決課題は、一台でｐＨの異なる電解イオン水を選択的に生成することのできる電解イオン水生成装置を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の電解イオン水生成装置は、電解液を貯留する電解液タンクと、イオン交換膜で仕切られた陰極室及び陽極室を有する電解槽と、前記陰極室に設けられた陰極板及び前記陽極室に設けられた陽極板の両極板間に電圧を印加する直流電源を備え、前記直流電源で前記両極板間に電圧を印加し、還元反応を起こさせることによって電解イオン水を生成する電解イオン水生成装置であって、電解槽で生成された電解イオン水を貯留する生成液タンクと、電解槽の陰極室に原水を供給する原水供給系と、電解槽の陰極室に生成液タンク内の電解イオン水を供給する生成液供給系と、原水供給系と生成液供給系を切り替える操作部を備えたものである。
【０００８】
本発明の電解イオン水生成装置では、第一のｐＨ値の電解イオン水を貯留する第一液貯留タンクを備え、電解槽の陰極室と第一液貯留タンクの間に、陰極室を通過した電解イオン水を第一液貯留タンクに送出する生成液第一送出系を設けることもできる。
【０００９】
本発明の電解イオン水生成装置では、電解槽の陰極室と生成液タンクの間に、陰極室を通過した電解イオン水を生成液タンクに送出する生成液第二送出系を設けることもできる。
【００１０】
本発明の電解イオン水生成装置では、第二のｐＨ値の電解イオン水を貯留する第二液貯留タンクを備え、生成液タンクと第二液貯留タンクの間に、生成液タンク内に貯留された第二のｐＨ値の電解イオン水を第二液貯留タンクに送出する第二液送出系を設けることもできる。
【発明の効果】
（【００１１】以降は省略されています）
