公開番号
2025070604
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2023181060
出願日
2023-10-20
発明の名称
水質浄化システム
出願人
栗田工業株式会社
代理人
個人
,
個人
主分類
C02F
3/20 20230101AFI20250424BHJP(水,廃水,下水または汚泥の処理)
要約
【課題】水上に太陽光発電パネルが設置された水域の水質を適切に改善することができる水質浄化システムを提供する。

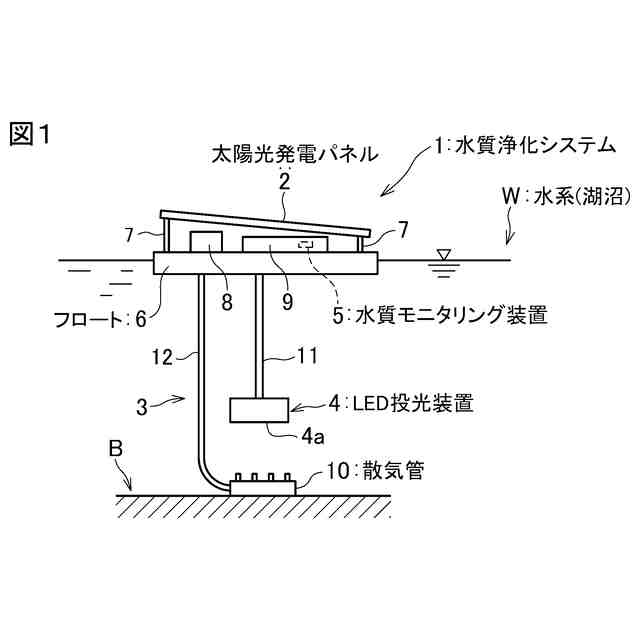

【解決手段】水域Wに設置される水質浄化システム1であって、太陽光発電パネル2と、該太陽光発電パネル2で発電された電力により駆動される流体輸送装置3及びLED投光装置4と、該水域Wの水質をモニタリングする水質モニタリング装置5と、を備えた水質浄化システム1。前記水質モニタリング装置5でモニタリングされた水質に基づいて前記流体輸送装置3及びLED投光装置4の駆動を制御する制御手段を備える。
【選択図】図1
特許請求の範囲
【請求項1】
水域に設置される水質浄化システムであって、
水上設置型の太陽光発電パネルと、
該太陽光発電パネルで発電された電力により駆動される流体輸送装置及びLED投光装置と、
該水域の水質をモニタリングする水質モニタリング装置と、
を備えた水質浄化システム。
続きを表示(約 600 文字)
【請求項2】
前記水質モニタリング装置でモニタリングされた水質に基づいて前記流体輸送装置及びLED投光装置の駆動を制御する制御手段を備えた請求項1の水質浄化システム。
【請求項3】
前記流体輸送装置は、空気、水及び汚泥の群から選ばれる少なくとも1つを輸送するポンプである請求項1又は2の水質浄化システム。
【請求項4】
前記流体輸送装置は、エアーポンプと、該エアーポンプから吐出される空気を微細な気泡として水中に噴出する気泡噴出ノズルとを備えている請求項1又は2の水質浄化システム。
【請求項5】
前記LED投光装置は、投光面を清掃する清掃手段を備えている請求項1又は2の水質浄化システム。
【請求項6】
前記水質モニタリング装置は、pH、水温、濁度、溶存酸素濃度、及び硬度の水質項目の群から選ばれる少なくとも1つを計測する請求項1又は2の水質浄化システム。
【請求項7】

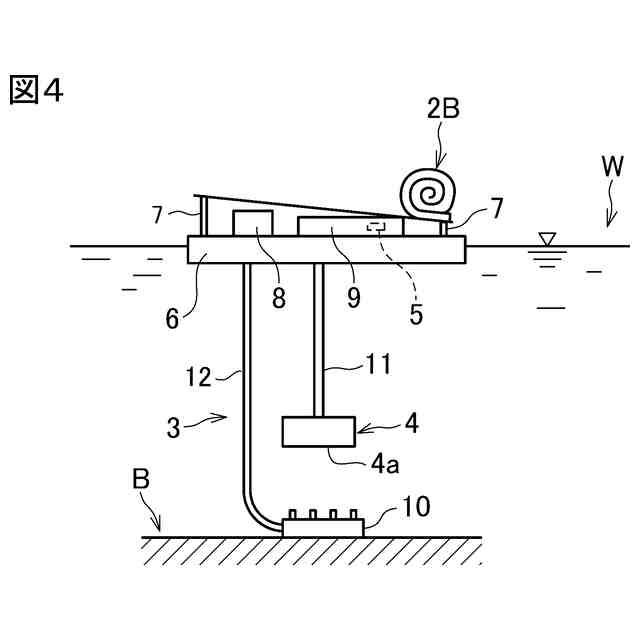

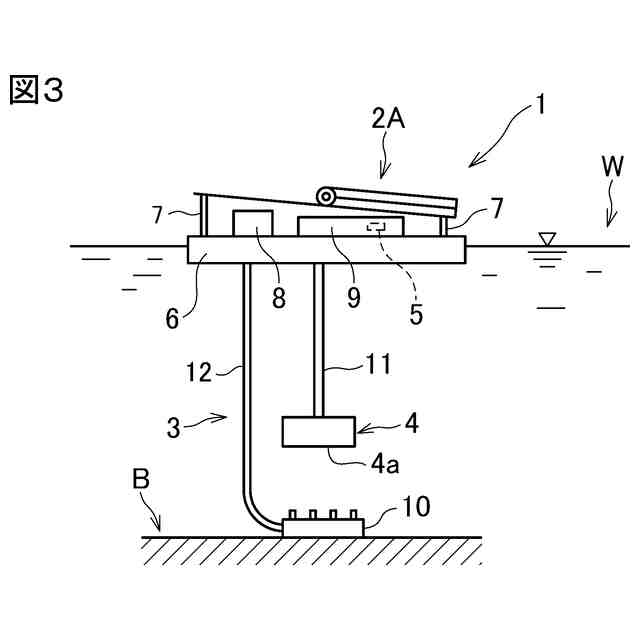

前記水上設置型太陽光発電パネルは、折り畳み状態と展開状態とを取りうる拡縮可能な構造を有している請求項1又は2の水質浄化システム。
【請求項8】
前記水質浄化システムは、天候センサを備えており、前記水上設置型太陽光発電パネルは、該天候センサの検出天候に応じて折り畳み状態又は展開状態とされる請求項7の水質浄化システム。
発明の詳細な説明
【技術分野】
【0001】
本発明は、湖沼、池、浅海、汽水域などの水域に設置される水質浄化システムに係り、特に太陽光発電パネルを備えた水質浄化システムに関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
再生可能エネルギーの普及、拡大を進める手段として、太陽光発電が広まってきている。近年では太陽光発電の建設に適した場所の減少に伴い、傾斜地や農地、さらには水上へと太陽光発電の設置環境が拡大している。特に水上太陽光発電は、陸上の太陽光発電と比較して、遮るものが少ないため発電量が多い、大規模な土地の造成が不要、水の蒸発を防ぐことができる、などのメリットがあり普及しつつある。
【0003】
しかし、浅い湖沼では、太陽光が減ると太陽光発電パネルを設置した水域の水質が悪化する場合がある。これは、浅い湖沼で光が減ると、競争者である水草が減少して栄養が使われなくなり、植物プランクトンの成長が増加するためである。
【0004】
特許文献1には、太陽光発電パネルによって得た電力によってエアーポンプを駆動し、水底の気泡噴出ノズルから散気して湖沼、港湾、ダム等の水に酸素を補給し、水質浄化することが記載されている。
【0005】
特許文献2には、上記エアーポンプの代りに、海水と空気とを混合して噴射ノズルに供給するようにしたバブリング装置が記載されている。
【0006】
特許文献3には、水面に浮べたフロートに、上下方向に延在する保持筒を支持させ、該保持筒上部に設けた集光レンズで太陽光を集光し、保持筒下端に設けた散光レンズから光を深層水中に投光して深層水を浄化することが記載されている。
【先行技術文献】
【特許文献】
【0007】
特開2008-187987号公報
特開2004-194528号公報
特開平9-314181号公報
【発明の概要】
【発明が解決しようとする課題】
【0008】
本発明は、水上に太陽光発電パネルが設置された水域の水質を適切に改善することができる水質浄化システムを提供することを課題とする。
【課題を解決するための手段】
【0009】
本発明の水質浄化システムは、水域に設置される水質浄化システムであって、水上設置型の太陽光発電パネルと、該太陽光発電パネルで発電された電力により駆動される流体輸送装置及びLED投光装置と、該水域の水質をモニタリングする水質モニタリング装置と
を備える。
【0010】
本発明の一態様の水質浄化システムは、前記水質モニタリング装置でモニタリングされた水質に基づいて前記流体輸送装置及びLED投光装置の駆動を制御する制御手段を備える。
(【0011】以降は省略されています)
