発明の名称内燃機関の制御装置
出願人トヨタ自動車株式会社
代理人個人,個人
主分類F01P 3/08 20060101AFI20250424BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】エマルジョンを生じたオイルがピストンの空洞を閉塞することを抑制する。
【解決手段】内燃機関10は、空洞24にオイルを流すために流入孔25に向かってオイルを噴射する第1オイルジェット56と、空洞24にはオイルが流れないように裏面23にオイルを噴射する第2オイルジェット58と、を備える。内燃機関10の制御装置100は、ピストン22の温度が、ピストン22が冷却を必要とする程度に過熱したか否かを判定するための閾値である規定温度以上であるか否かを判定する。制御装置100は、ピストン22の温度が規定温度以上の場合には、第1オイルジェット56を用いてピストン22を冷却する。制御装置100は、ピストン22の温度が規定温度未満の場合には、第1オイルジェット56からのオイルの噴射を制限し、かつ、第2オイルジェットを用いてオイルの暖機をする。
【選択図】図1
特許請求の範囲【請求項１】
ピストンの内部を延びる空洞にオイルを流すために、前記空洞に連続し、かつ、前記ピストンの裏面に開口する孔に向かって前記オイルを噴射するように構成された第１オイルジェットと、
前記ピストンの前記裏面のうち前記孔とは異なる部位に前記オイルを噴射するように構成された第２オイルジェットと、を備える内燃機関の制御装置であって、
処理回路を備え、前記処理回路は、
前記ピストンの温度を取得し、
取得した前記ピストンの温度が規定温度以上であるか否かを判定し、
取得した前記ピストンの温度が前記規定温度以上の場合には、前記第１オイルジェットから前記オイルを噴射する第１処理を実行し、
取得した前記ピストンの温度が前記規定温度未満の場合には、前記第１オイルジェットからの前記オイルの噴射を制限し、かつ、前記第２オイルジェットから前記オイルを噴射する第２処理を実行するように構成されている、
内燃機関の制御装置。
続きを表示（約 560 文字）【請求項２】
前記処理回路は、前記オイルの温度を取得するように構成され、
前記第２処理において前記第２オイルジェットから前記オイルを噴射することは、前記ピストンの温度が前記オイルの温度以上である場合に実行される、
請求項１に記載の内燃機関の制御装置。
【請求項３】
前記処理回路は、前記オイル中の水分率を取得するように構成され、
前記第２処理において前記第２オイルジェットから前記オイルを噴射することは、前記オイル中の水分率が水分率閾値以上である場合に実行される、
請求項１に記載の内燃機関の制御装置。
【請求項４】
前記処理回路は、前記オイル中の水分率を取得するように構成され、
前記第２処理における前記第２オイルジェットからの前記オイルの噴射量は、前記オイル中の水分率が低い場合に高い場合よりも制限される、
請求項１に記載の内燃機関の制御装置。
【請求項５】
前記処理回路は、取得した前記ピストンの温度が前記規定温度未満の場合には、前記第２処理中において、前記第１オイルジェットからの前記オイルの噴射を停止した状態を維持するように構成されている、
請求項１～請求項４のいずれか一項に記載の内燃機関の制御装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は内燃機関の制御装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１は、第１オイルジェットと第２オイルジェットとを備える内燃機関の制御装置を開示している。第１オイルジェットは、ピストンの内部を延びる空洞にオイルを流すために、空洞に連続し、かつ、ピストンの裏面に開口する孔に向かってオイルを噴射する。第２オイルジェットは、ピストンの裏面のうち孔とは異なる部位にオイルを噴射する。上記制御装置は、第１オイルジェットと第２オイルジェットとを併用することにより、ピストンの温度を適切に保つことが可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２１８９１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、オイル中の水分量が多いと、オイルが乳化してエマルジョンが生じる可能性が高い。係る場合、エマルジョンが上記空洞を閉塞するおそれがある。そのため、第１オイルジェットを用いた冷却を実現することができない。
【課題を解決するための手段】
【０００５】
以下、上記課題を解決するための手段及びその作用効果について記載する。
本開示の一態様によれば、ピストンの内部を延びる空洞にオイルを流すために、前記空洞に連続し、かつ、前記ピストンの裏面に開口する孔に向かって前記オイルを噴射するように構成された第１オイルジェットと、前記ピストンの前記裏面のうち前記孔とは異なる部位に前記オイルを噴射するように構成された第２オイルジェットと、を備える内燃機関の制御装置であって、処理回路を備え、前記処理回路は、前記ピストンの温度を取得し、取得した前記ピストンの温度が規定温度以上であるか否かを判定し、取得した前記ピストンの温度が前記規定温度以上の場合には、前記第１オイルジェットから前記オイルを噴射する第１処理を実行し、取得した前記ピストンの温度が前記規定温度未満の場合には、前記第１オイルジェットからの前記オイルの噴射を制限し、かつ、前記第２オイルジェットから前記オイルを噴射する第２処理を実行するように構成されている、内燃機関の制御装置が提供される。
【発明の効果】
【０００６】
ピストンの温度が規定温度未満の間に、エマルジョンを生じたオイルが空洞を閉塞することを抑制すると同時にオイルの暖気をすることが可能である。
【図面の簡単な説明】
【０００７】

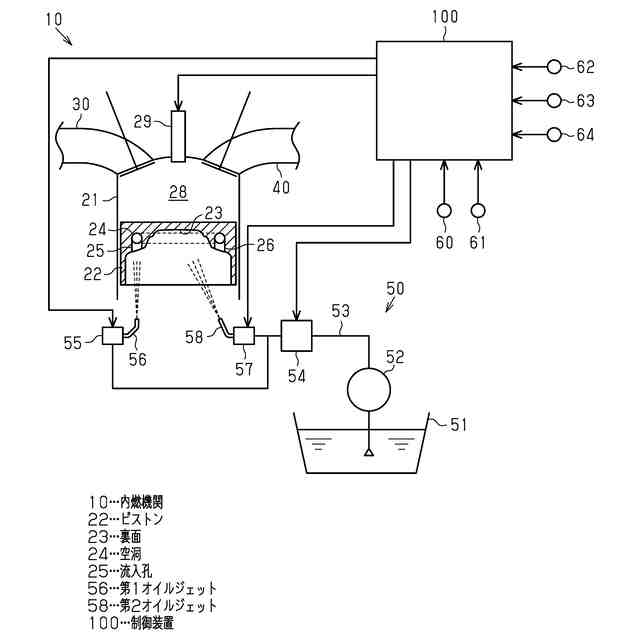

図１は、内燃機関の制御装置と内燃機関との関係を示す模式図である。

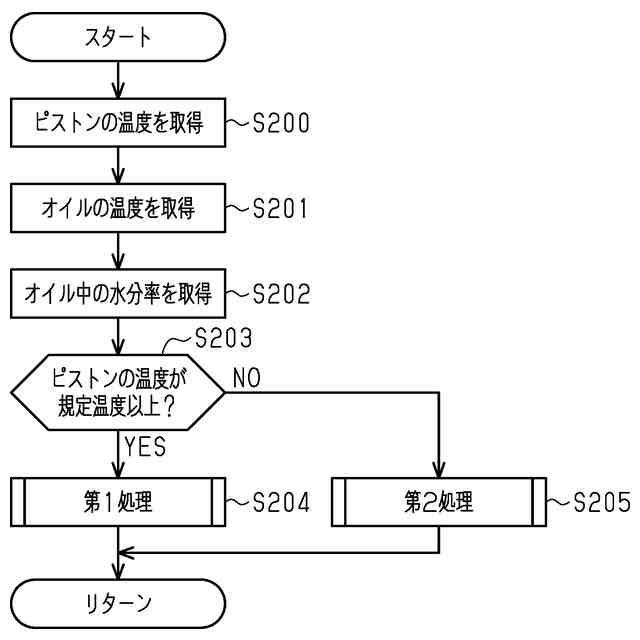

図２は、図１の制御装置が実行する処理を示すフローチャートである。

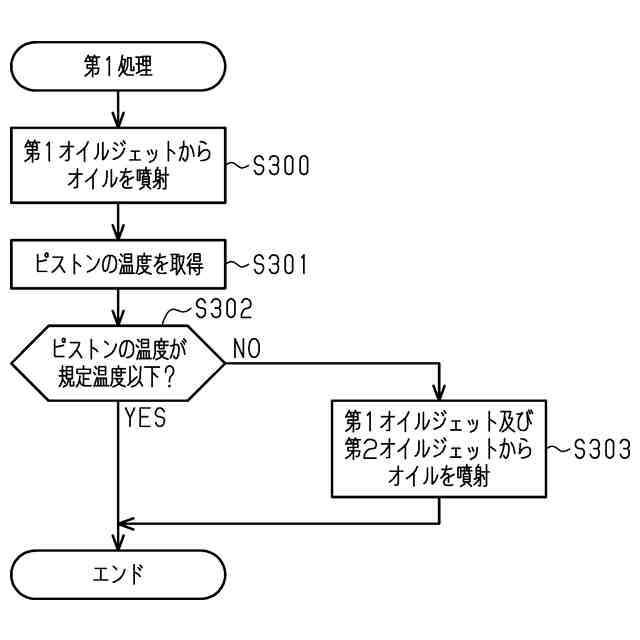

図３は、図２に記載の第１処理を説明するフローチャートである。

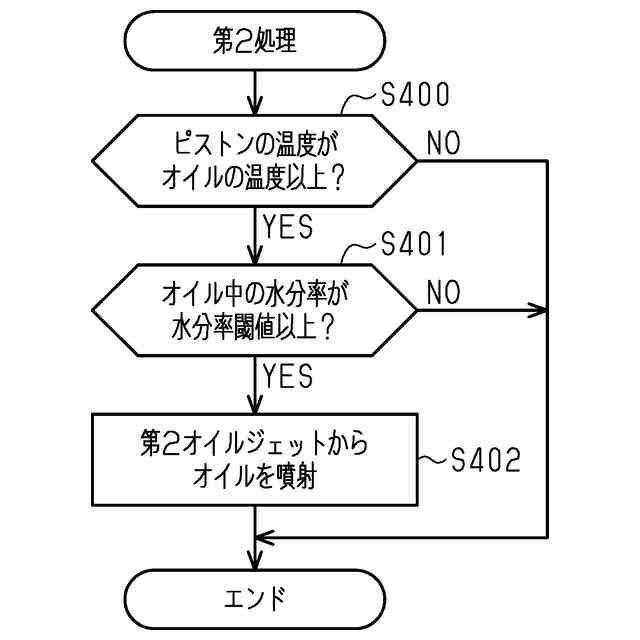

図４は、図２に記載の第２処理を説明するフローチャートである。

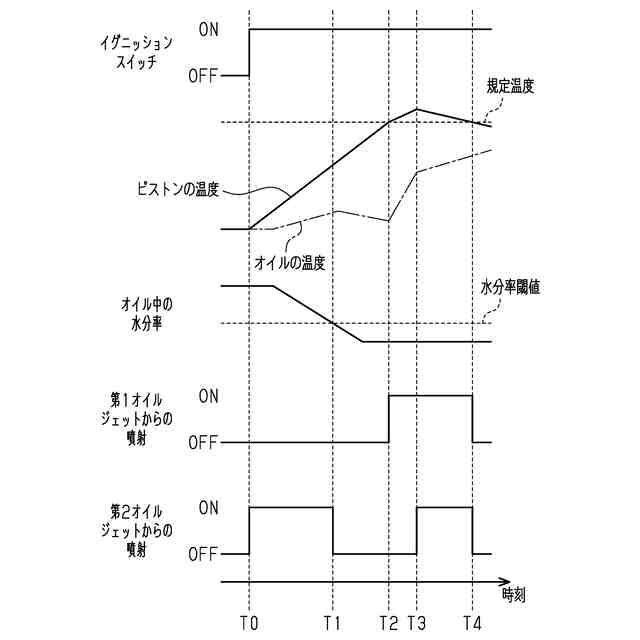

図５は、作用を説明するためのタイミングチャートである。

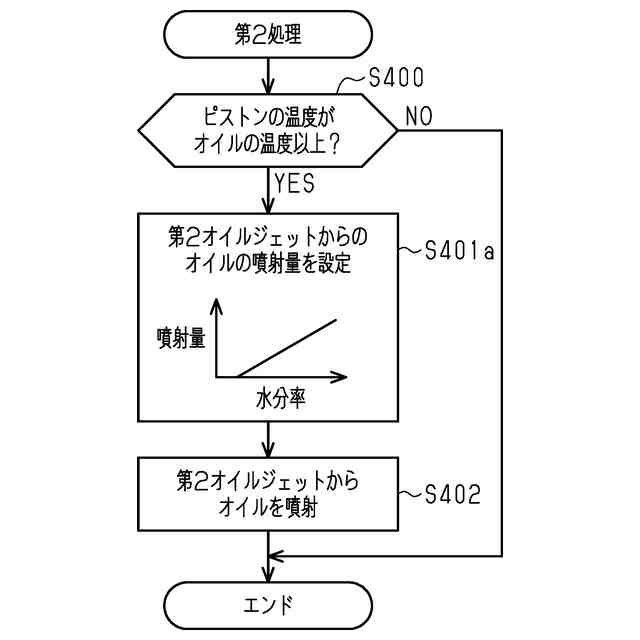

図６は、変更例に係る第２処理を説明するフローチャートである。
【発明を実施するための形態】
【０００８】
以下、内燃機関の制御装置の一実施形態について、図面を参照して説明する。
＜内燃機関１０の制御装置１００と内燃機関１０の概略＞
図１に示す内燃機関１０は、複数の気筒２１を有している。図１では、複数の気筒２１のうち、１つのみを図示している。各気筒２１内ではピストン２２が往復動するようになっている。これら各ピストン２２は、コネクティングロッドを介してクランク軸に連結されている。気筒２１内におけるピストン２２よりも上方域は燃焼室２８になっている。
【０００９】
ピストン２２の内部を空洞２４が延びている。当該空洞２４は、所謂クーリングチャンネルである。空洞２４は、ピストン２２を冷却するためのトーラス状をしたオイルの流路である。流入孔２５が、空洞２４に連続し、かつ、ピストン２２の裏面２３に開口する。流出孔２６が、空洞２４に連続し、かつ、ピストン２２の裏面２３に開口する。後述の第１オイルジェット５６から噴射されたオイルが、流入孔２５を通じて空洞２４に流入する。空洞２４を流れたオイルは、流出孔２６を通じてピストン２２から流出する。
【００１０】
各燃焼室２８では、吸気通路３０を介して導入された吸入空気と燃料噴射弁２９から噴射された燃料とを含む混合気が燃焼される。燃料は、例えば、水素、ガソリン、軽油である。こうした混合気の燃焼によって各燃焼室２８で生じた排気は、排気通路４０に排出される。
（【００１１】以降は省略されています）
