公開番号2025079648
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192460
出願日2023-11-10
発明の名称内燃機関の異常診断装置
出願人トヨタ自動車株式会社
代理人個人
主分類F01M 13/00 20060101AFI20250515BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】診断精度の向上が可能な内燃機関の異常診断装置を提供することを課題とする。
【解決手段】内燃機関の吸気通路に接続された通路内の圧力に対する基準値を定める基準値設定部と、前記圧力が前記基準値を下回った時点から、前記基準値と前記圧力との差を積算し積算値を取得する積算部と、前記積算値に基づいて、前記通路の異常を診断する診断部と、を具備し、前記基準値設定部は、前記内燃機関が減速している時点から所定期間後の圧力を前記基準値とする内燃機関の異常診断装置。

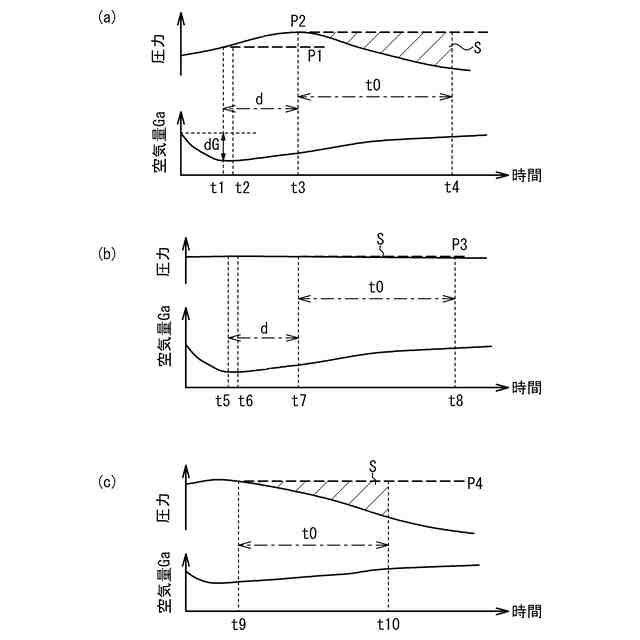

【選択図】図4

特許請求の範囲【請求項１】

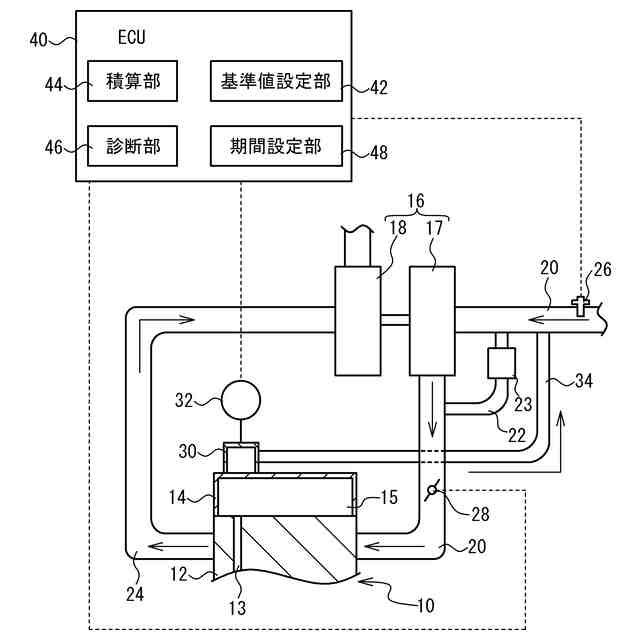

内燃機関の吸気通路に接続された通路内の圧力に対する基準値を定める基準値設定部と、
前記圧力が前記基準値を下回った時点から、前記基準値と前記圧力との差を積算し積算値を取得する積算部と、
前記積算値に基づいて、前記通路の異常を診断する診断部と、を具備し、
前記基準値設定部は、前記内燃機関が減速している時点から所定期間後の圧力を前記基準値とする内燃機関の異常診断装置。
続きを表示（約 590 文字）【請求項２】

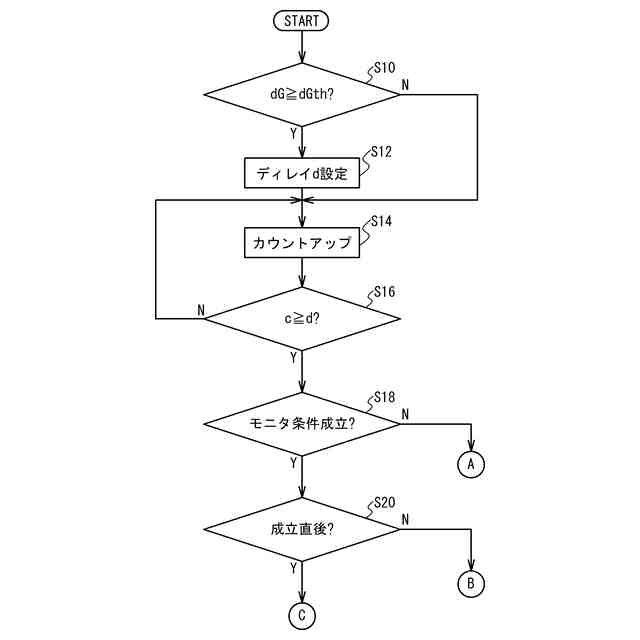

前記基準値設定部は、前記吸気通路内の空気の減少量が所定量以上となった時点から前記所定期間後の圧力を前記基準値とする請求項１に記載の内燃機関の異常診断装置。
【請求項３】
前記空気の減少量に基づいて前記所定期間を設定する期間設定部を具備し、
第１の時点で前記空気の減少量が前記所定量以上であり、かつ前記第１の時点より後の第２の時点で前記空気の減少量が前記所定量以上である場合、前記期間設定部は前記第１の時点に対する前記所定期間である第１の期間を設定し、前記第２の時点に対する前記所定期間である第２の期間を設定し、
前記基準値設定部は、前記第１の期間および前記第２の期間のうち遅く終了する期間が経過した時点の圧力を前記基準値とする請求項２に記載の内燃機関の異常診断装置。
【請求項４】

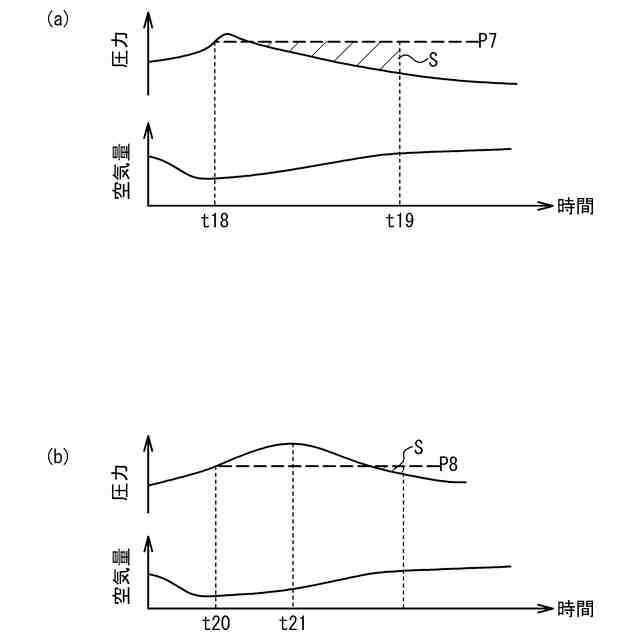

前記吸気通路内の前記空気の減少量が前記所定量未満である場合、前記基準値設定部は、前記空気が増加している時点の圧力を前記基準値とする請求項２または３に記載の内燃機関の異常診断装置。
【請求項５】

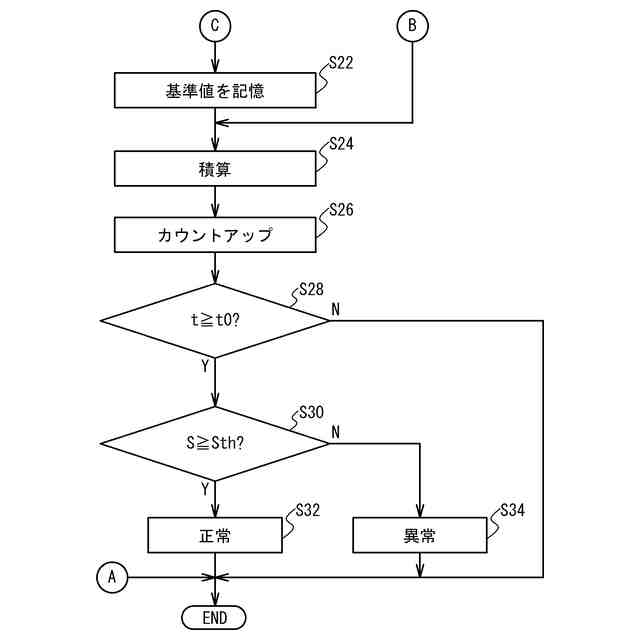

前記診断部は、前記積算値が所定の値以上である場合、前記通路が正常と診断し、
前記診断部は、前記積算値が前記所定の値未満である場合、前記通路が異常と診断する請求項１または２に記載の内燃機関の異常診断装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は内燃機関の異常診断装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
内燃機関の燃焼室からクランクケースにブローバイガスが漏洩することがある。ブローバイガスは、ブローバイガス通路を流れ、吸気通路に還流される。ブローバイガス通路内の圧力に基づいて、ブローバイガス通路の異常を検出する技術が開発されている（例えば特許文献１など）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８６７０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、圧力の挙動に起因して、診断の精度が低下する恐れがある。そこで、診断精度の向上が可能な内燃機関の異常診断装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記目的は、内燃機関の吸気通路に接続された通路内の圧力に対する基準値を定める基準値設定部と、前記圧力が前記基準値を下回った時点から、前記基準値と前記圧力との差を積算し積算値を取得する積算部と、前記積算値に基づいて、前記通路の異常を診断する診断部と、を具備し、前記基準値設定部は、前記内燃機関が減速している時点から所定期間後の圧力を前記基準値とする内燃機関の異常診断装置によって達成することができる。
【０００６】
前記基準値設定部は、前記吸気通路内の空気の減少量が所定量以上となった時点から前記所定期間後の圧力を前記基準値としてもよい。
【０００７】

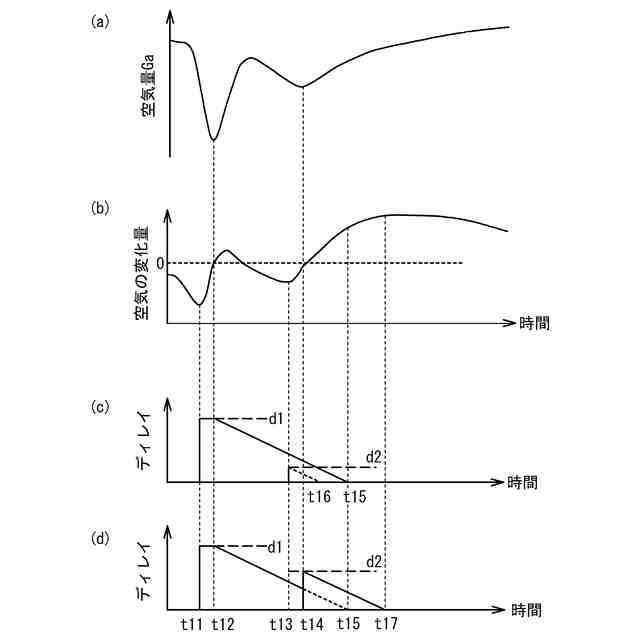

前記空気の減少量に基づいて前記所定期間を設定する期間設定部を具備し、第１の時点で前記空気の減少量が前記所定量以上であり、かつ前記第１の時点より後の第２の時点で前記空気の減少量が前記所定量以上である場合、前記期間設定部は前記第１の時点に対する前記所定期間である第１の期間を設定し、前記第２の時点に対する前記所定期間である第２の期間を設定し、前記基準値設定部は、前記第１の期間および前記第２の期間のうち遅く終了する期間が経過した時点の圧力を前記基準値としてもよい。
【０００８】
前記吸気通路内の前記空気の減少量が前記所定量未満である場合、前記基準値設定部は、前記空気が増加している時点の圧力を前記基準値としてもよい。
【０００９】
前記診断部は、前記積算値が所定の値以上である場合、前記通路が正常と診断し、前記診断部は、前記積算値が前記所定の値未満である場合、前記通路が異常と診断してもよい。
【発明の効果】
【００１０】
診断精度の向上が可能な内燃機関の異常診断装置を提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
