発明の名称ヘッドアップディスプレイ装置、表示制御装置、及び車両用表示システム
出願人日本精機株式会社
代理人個人,個人,個人,個人,個人
主分類G01C 21/36 20060101AFI20250423BHJP(測定;試験)
要約【課題】 ドライバに、交差点等の進路変更地点を正確にかつ直観的に視認させることができるようにする。

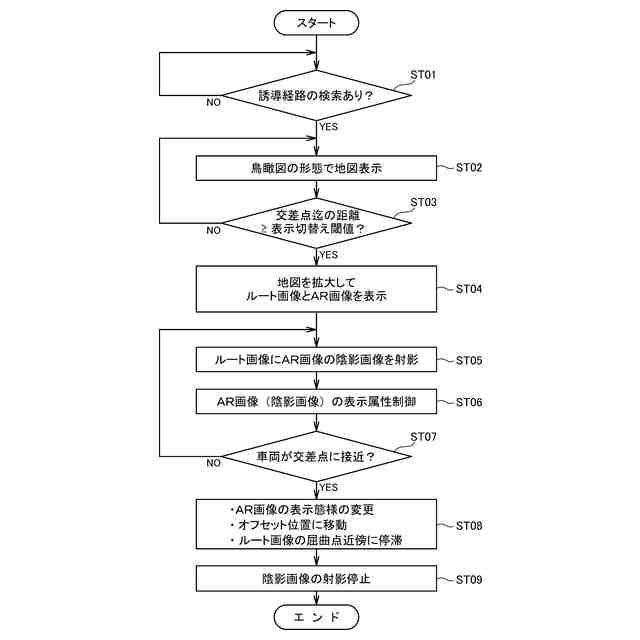

【解決手段】 ヘッドアップディスプレイ装置(HUD装置100)は、車両の進路変更地点の近傍に屈曲点を有し、屈曲点に向かって延びる矢柄の部位からなり、路面に重畳して表示される第1の虚像(ルート画像)と、第1の虚像に沿って表示位置が変化し、車両が進路変更地点に接近すると屈曲点の近傍で停滞して表示される第2の虚像(AR画像)と、を表示する画像表示部120と、第2の虚像を表示する際に、第1の虚像に第2の虚像の陰影画像を射影して表示する制御を行い、車両が進路変更地点に接近して第2の虚像を第1の虚像の屈曲点の近傍に停滞させたときに、陰影画像の射影を停止する制御を行う制御部110と、を備える。
【選択図】 図2
特許請求の範囲【請求項1】
車両の前方に仮想的に設定された結像面である表示領域に対し、虚像を前景に重畳して投影表示するヘッドアップディスプレイ装置であって、
前記車両の進路変更地点の近傍に屈曲点を有し、前記屈曲点に向かって延びる矢柄の部位からなり、路面に重畳して表示される第1の虚像と、前記第1の虚像に沿って表示位置が変化し、前記車両が前記進路変更地点に接近すると前記屈曲点の近傍で停滞して表示される第2の虚像と、を表示する画像表示部と、
前記第2の虚像を表示する際に、前記第1の虚像に前記第2の虚像の陰影画像を射影して表示する制御を行い、前記車両が前記進路変更地点に接近して前記第2の虚像を前記第1の虚像の屈曲点の近傍に停滞させたときに、前記陰影画像の射影を停止する制御を行う制御部と、を備えたヘッドアップディスプレイ装置。
続きを表示(約 1,200 文字)【請求項2】
前記制御部は、
前記第1の虚像に沿って移動する前記第2の虚像が前記進路変更地点に接近したときに、前記第2の虚像を、前記屈曲点の屈曲方向とは逆方向にオフセットされた位置に移動させた後に停滞させ、前記第1の虚像の屈曲方向に向けて前記矢尻の部位を構成する矢尻要素の数を増やして隣接させて表示するか、又は伸長して表示する制御を行う、請求項1記載のヘッドアップディスプレイ装置。
【請求項3】
前記制御部は、
前記第2の虚像を前記第1の虚像に沿って移動させ、前記第1の虚像の屈曲点の近傍に停滞させるまでの間、前記第2の虚像、又は前記第2の虚像の陰影画像の表示属性を制御して前記車両と前記進路変更地点との間の距離感を表現する、請求項1又は2に記載のヘッドアップディスプレイ装置。
【請求項4】
車両の前方に仮想的に設定された結像面である表示領域に対し、虚像を前景に重畳して投影表示するヘッドアップディスプレイ装置が接続される、処理装置を含む表示制御装置であって、
前記処理装置は、
前記車両の進路変更地点の近傍に屈曲点を有し、前記屈曲点に向かって延びる矢柄の部位からなり、路面に重畳して表示される第1の虚像と、前記第1の虚像に沿って表示位置が変化し、前記車両が前記進路変更地点に接近すると前記屈曲点の近傍で停滞して表示される第2の虚像と、を前記ヘッドアップディスプレイ装置に表示し、
前記第2の虚像を表示する際に、前記第1の虚像に前記第2の虚像の陰影画像を射影して表示する制御を行い、前記車両が前記進路変更地点に接近して前記第2の虚像を前記第1の虚像の屈曲点の近傍に停滞させたときに、前記陰影画像の射影を停止する制御を行う、表示制御装置。
【請求項5】

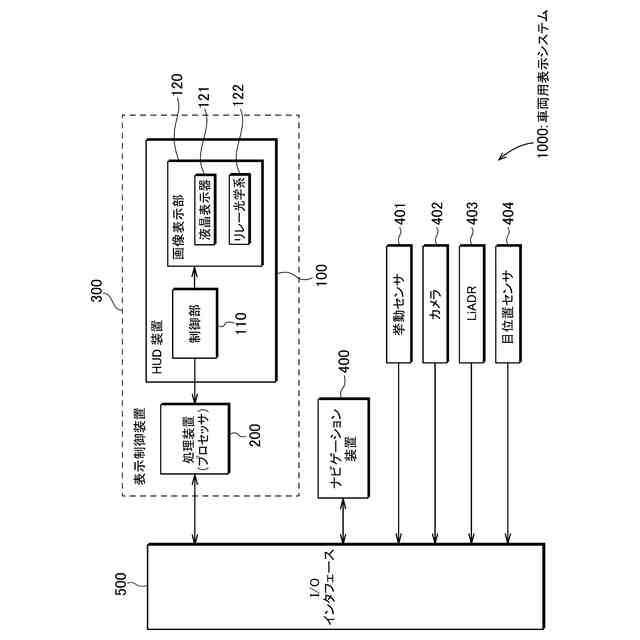

車両の前方に仮想的に設定された結像面である表示領域に対し、虚像を前景に重畳して投影表示するヘッドアップディスプレイ装置と、前記虚像を生成して前記ヘッドアップディスプレイ装置に表示する制御を行う表示制御装置と、前記表示制御装置に経路案内情報を提供するナビゲーション装置とを有する車両用表示システムであって、
前記表示制御装置は、
前記車両の進路変更地点の近傍に屈曲点を有し、前記屈曲点に向かって延びる矢柄の部位からなり、路面に重畳して表示される第1の虚像と、前記第1の虚像に沿って表示位置が変化し、前記車両が前記進路変更地点に接近すると前記屈曲点の近傍で停滞して表示される第2の虚像と、を前記ヘッドアップディスプレイ装置に表示し、
前記第2の虚像を表示する際に、前記第1の虚像に前記第2の虚像の陰影画像を射影して表示する制御を行い、前記車両が前記進路変更地点に接近して前記第2の虚像を前記第1の虚像の屈曲点の近傍に停滞させたときに、前記陰影画像の射影を停止する制御を行う、車両用表示システム。

発明の詳細な説明【技術分野】
【0001】
本発明は、車両等の移動体で使用され、移動体の前景に仮想的な表示オブジェクト(虚像)を重畳して視認させる、ヘッドアップディスプレイ装置、等に関する。
続きを表示(約 2,000 文字)【背景技術】
【0002】

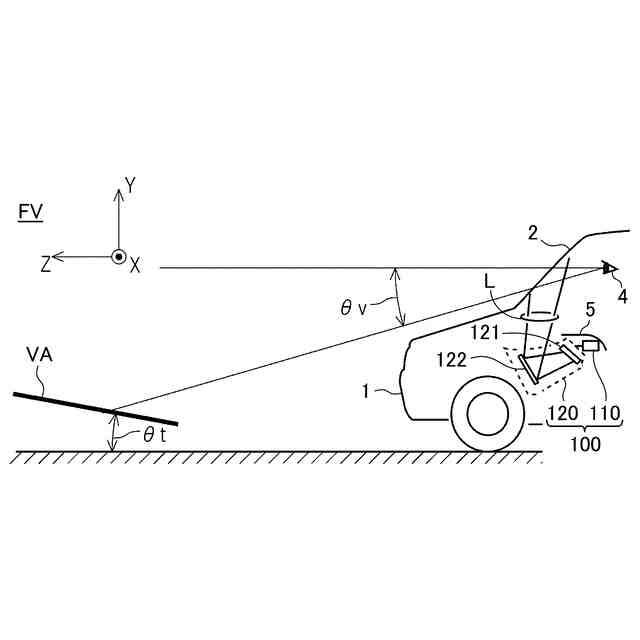

従来、仮想的な表示オブジェクト(虚像)を利用して奥行き方向(車両の前後方向)における表現力を高め(傾斜した結像面(表示領域)によって視認者に奥行を感じさせることができる)、視認者に対して直観的な情報提示を可能にする、ヘッドアップディスプレイ装置(以下、単にHUD装置という)が知られている。このHUD装置は、前景(車両の視認者から見た前進方向の実景)の空間内の奥行きや上下左右方向の所定の位置に虚像を配置し、路面等、現実の風景(前景)にその虚像を付加して表示する拡張現実(AR:Augmented Reality)を形成する。
【0003】
例えば、特許文献1に、HUD装置に対し、車両の移動経路を行先案内画像(図2のガイド線20)で表示し、案内地点に近づくにつれて車両の前方を俯瞰した鳥瞰図形式の地図を徐々に拡大して表示し、更に近づくと、地図の拡大を停止してガイド線の表示箇所に案内地点における進路を示す行先方向画像(図2の27:矢印マークによるAR表示)を表示することができるナビゲーション装置が記載されている。なお、ここでいう「地図表示」とは、地図を表示してこの地図上で車両の移動経路を表示する表示形態であり、AR表示とは、実際の風景等にナビゲーション情報を表示して経路案内を行う拡張現実を形成する表示形態をいう。
【先行技術文献】
【特許文献】
【0004】
国際公開WO2021/132553号公報
【発明の概要】
【0005】
しかしながら、上述した特許文献1に記載された技術によれば、経路案内を行う場合、交差点等の進路変更地点までの距離によっては右折又は左折等の地点を間違いなく、かつ直観的に把握し難い問題があり、その結果、視認者であるドライバは進路を誤認識してしまう場合がある。
【0006】
本発明はこのような課題を解決するためになされたものであり、視認者であるドライバに、交差点等の進路変更地点を正確に、かつ直観的に視認させることができるようにした、ヘッドアップディスプレイ装置等を提供することを目的とする。
【0007】
本発明の他の目的は、以下に例示する態様及び最良の実施形態、並びに添付の図面を参照することによって、当業者に明らかになるであろう。
【課題を解決するための手段】
【0008】
以下に、本発明の概要を容易に理解するために、本発明に従う態様を例示する。
【0009】
第1の態様は、車両の前方に仮想的に設定された結像面である表示領域に対し、虚像を前景に重畳して投影表示するヘッドアップディスプレイ装置であって、前記車両の進路変更地点の近傍に屈曲点を有し、前記屈曲点に向かって延びる矢柄の部位からなり、路面に重畳して表示される第1の虚像と、前記第1の虚像に沿って表示位置が変化し、前記車両が前記進路変更地点に接近すると前記屈曲点の近傍で停滞して表示される第2の虚像と、を表示する画像表示部と、前記第2の虚像を表示する際に、前記第1の虚像に前記第2の虚像の陰影画像を射影して表示する制御を行い、前記車両が前記進路変更地点に接近して前記第2の虚像を前記第1の虚像の屈曲点の近傍に停滞させたときに、前記陰影画像の射影を停止する制御を行う制御部と、を備える。
【0010】

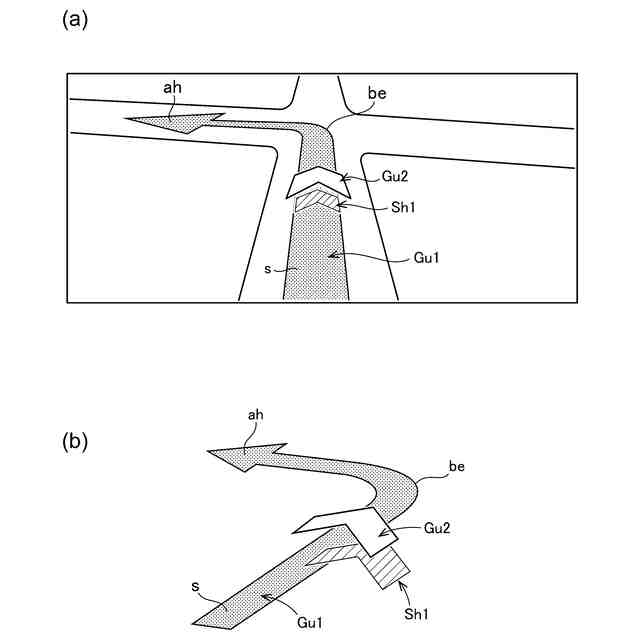

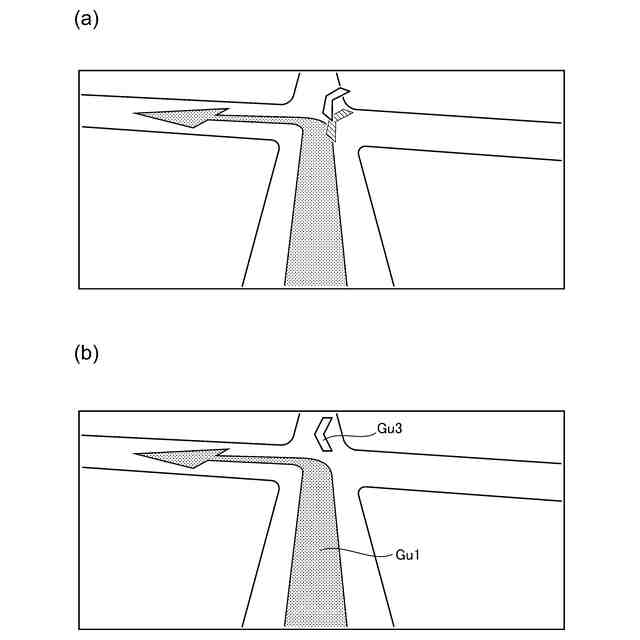

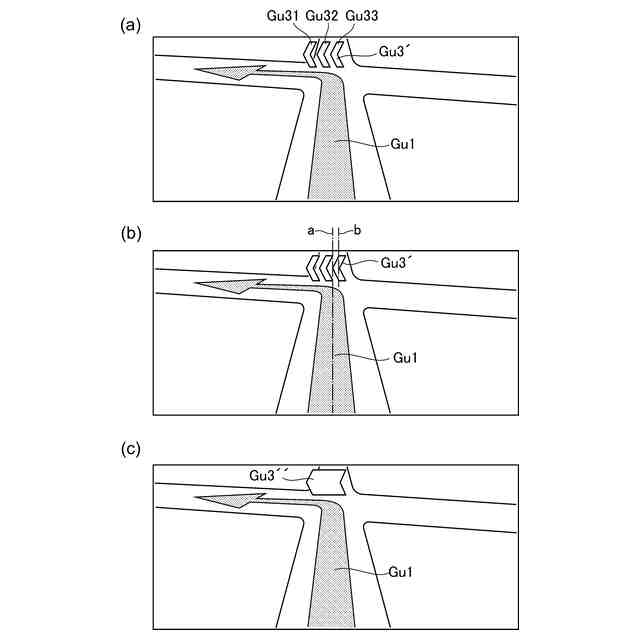

ここで、「第1の虚像」とは、例えば、図4(a)(b)に示すように、車両が通過する交差点等、進路変更地点の近傍に屈曲点beを有し、当該屈曲点beに向かって延びる矢柄(シャフトs)の部位と、車両の進行方向を示す矢尻(アローヘッドah)の部位とからなり、路面に重畳して表示されるルート画像Gu1のことをいう。なお、矢尻の部位は必須ではない。また、「第2の虚像」とは、例えば、図4(a)(b)、図5(a)(b)に示すように、車両の移動に伴い第1の虚像(ルート画像Gu1)に沿って表示位置が変化し、当該車両が交差点等の進路変更地点に接近すると、第1の虚像(ルート画像)の屈曲点beの近傍で停滞して表示されるAR画像(Gu2等)のことをいう。なお、AR画像(Gu2)は、ルート画像Gu1の屈曲点beの近傍(交差点等の進路変更地点)で路面から上方に浮遊しているように視認される1以上の矢尻要素(アローヘッドah)からなる。また、「進路変更地点」とは、目的地に向かって走行する際に車両が通過する交差素点、T字路、カーブ等の右左折地点のことをいう。また、「車両が進路変更地点に接近する」とは、進路変更地点までの距離が所定の閾値に達した場合のことをいい、この場合、制御部は、例えば、第2の虚像を予め設定された速度(時間に応じた位置変化)で移動させる制御を行い、画像表示部に動画表示を行う。
(【0011】以降は省略されています)
