発明の名称電子装置
出願人株式会社東芝
代理人弁理士法人スズエ国際特許事務所
主分類H04W 76/15 20180101AFI20250410BHJP(電気通信技術)
要約【課題】同一の外部装置との間であることを認識しつつ双方向のアソシエーション関係を構築することができる電子装置を提供する。
【解決手段】実施形態によれば、電子装置は、送信手段と、受信手段と、を具備する。送信手段は、第1アソシエーション要求フレームを第1電子装置へ送信し、かつ、第2アソシエーション応答フレームを第1電子装置へ送信する。受信手段は、第1アソシエーション要求フレーム及び第2アソシエーション応答フレームを送信した後に、第1アソシエーション要求フレームに対応する第1アソシエーション応答フレームを受信する。
【選択図】図11A
特許請求の範囲【請求項１】
第１アソシエーション要求フレームを第１電子装置へ送信し、かつ、第２アソシエーション応答フレームを前記第１電子装置へ送信する送信手段と、
前記第１アソシエーション要求フレーム及び前記第２アソシエーション応答フレームを送信した後に、前記第１アソシエーション要求フレームに対応する第１アソシエーション応答フレームを受信する受信手段と、
を具備する電子装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１アソシエーション要求フレームと前記第１アソシエーション応答フレームとによる前記第１電子装置との第１アソシエーション関係と、前記第２アソシエーション応答フレームによる前記第１電子装置との第２アソシエーション関係とが、同時に構築されうる、請求項１に記載の電子装置。
【請求項３】
前記送信手段は、前記第１アソシエーション要求フレームと前記第２アソシエーション応答フレームとを含む物理フレームを前記第１電子装置へ送信する請求項１または請求項２に記載の電子装置。
【請求項４】
前記第１アソシエーション応答フレームの送信に基づき、前記第１電子装置とのアソシエーション関係が構築されたと判断する制御手段をさらに具備する請求項１～３のいずれか１項に記載の電子装置。
【請求項５】
前記送信手段は、前記第１アソシエーション要求フレームを、ブロードキャストで送信し、
前記第１アソシエーション要求フレームは、前記第１電子装置及び第２電子装置に受信されるものであって、
前記受信手段は、前記第１電子装置から前記第１アソシエーション応答フレームを受信し、かつ、前記第２電子装置から、前記第１アソシエーション要求フレームに対応するアソシエーション応答フレームを受信する、
請求項１～４のいずれか１項に記載の電子装置。
【請求項６】
第１アソシエーション要求フレームを第１電子装置から受信し、かつ、第２アソシエーション応答フレームを前記第１電子装置から受信する受信手段と、
前記第１アソシエーション要求フレーム及び前記第２アソシエーション応答フレームを受信した後に、前記第１アソシエーション要求フレームに対応する第１アソシエーション応答フレームを送信する送信手段と、
を具備する電子装置。
【請求項７】
前記第１アソシエーション要求フレームと前記第１アソシエーション応答フレームとによる前記第１電子装置との第１アソシエーション関係と、前記第２アソシエーション応答フレームによる前記第１電子装置との第２アソシエーション関係とが、同時に構築されうる、請求項６に記載の電子装置。
【請求項８】
前記受信手段は、前記第１アソシエーション要求フレームと前記第２アソシエーション応答フレームとを含む物理フレームを前記第１電子装置から受信する請求項６または請求項７に記載の電子装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、電子装置に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
複数のＭＡＣアドレスを有する無線通信装置が存在する。複数のＭＡＣアドレスを有する無線通信装置においては、たとえば、アクセスポイント（ＡＰ）として他の無線通信装置との間でアソシエーション関係を構築するとともに、ステーション（ＳＴＡ）として別の他の無線通信装置との間でアソシエーション関係を構築することなどが可能である。
【先行技術文献】
【非特許文献】
【０００３】
IEEE Standard for Information Technology-Local and Metropolitan Area Networks-Specific Requirements, Part 11: Wireless LAN MAC and PHY Specifications
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、複数のＭＡＣアドレスを有する無線通信装置においては、複数のＭＡＣアドレスを有する他の無線通信装置との間で、ＡＰとＳＴＡとの関係が互い違いの２つのアソシエーション関係を構築し、双方向のアソシエーション関係を構築することはできるものの、その２つのアソシエーション関係が同一の他の無線通信装置との間で構築されたものであるか否かを認識することなどができなかった。
本発明が解決しようとする課題は、同一の外部装置との間であることを認識しつつ双方向のアソシエーション関係を構築することができる電子装置を提供することである。
【課題を解決するための手段】
【０００５】
実施形態によれば、電子装置は、送信手段と、受信手段と、を具備する。送信手段は、第１アソシエーション要求フレームを第１電子装置へ送信し、かつ、第２アソシエーション応答フレームを第１電子装置へ送信する。受信手段は、第１アソシエーション要求フレーム及び第２アソシエーション応答フレームを送信した後に、第１アソシエーション要求フレームに対応する第１アソシエーション応答フレームを受信する。
【図面の簡単な説明】
【０００６】
第１実施形態の電子装置を含む無線通信システムの一例を示す図。
第１実施形態の電子装置の機能ブロック構成の一例を示す図。
第１実施形態の電子装置の一構成例を示す図。
Managementフレームのフォーマット例を示す図。

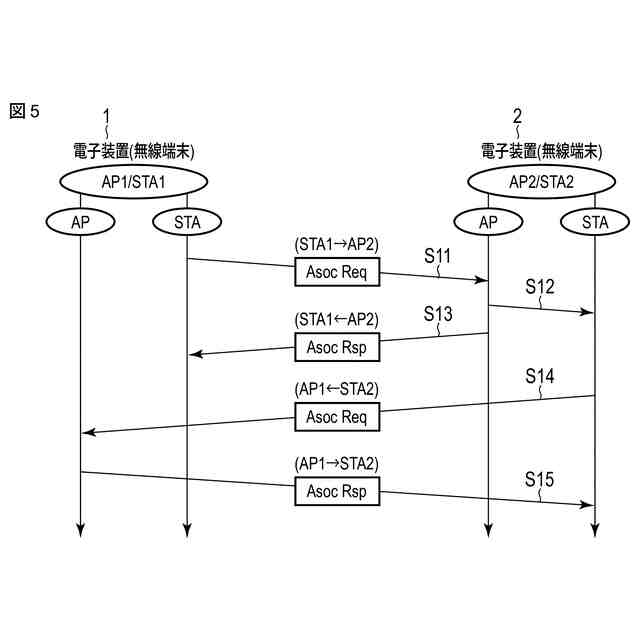

第１実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの一例を示す図。
Association Request frame bodyに格納されるelementのフォーマットを示す図。

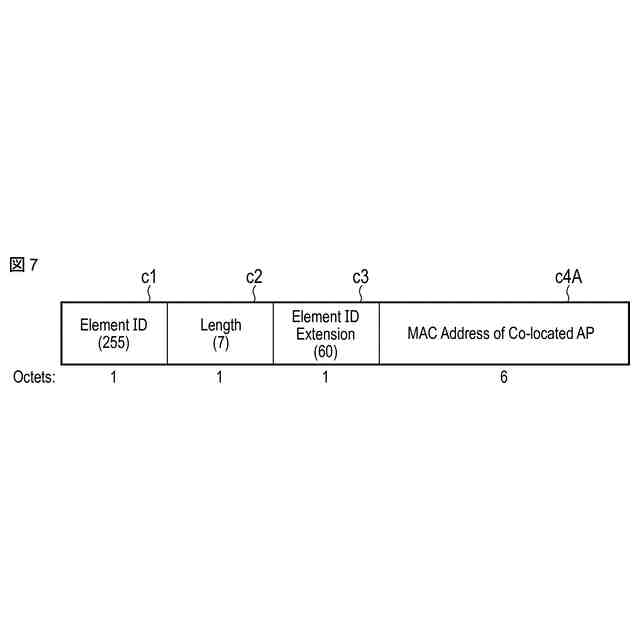

第１実施形態の電子装置において図６のフォーマットに準じて作成されるCo-located AP Info elementの一例を示す図。
第２実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの一例を示す図（ＡＰがAsoc RspとAsoc Reqとの集約を行うケース）。
第２実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの他の一例を示す図（ＳＴＡがAsoc RspとAsoc Reqとの集約を行うケース）。
第２実施形態の電子装置において作成されるTemporary AIDs for Association Interval elementの一例を示す図。
第２実施形態の電子装置において定義されるTemporary AIDs for Association Interval elementの他の一例を示す図。
第３実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの一例を示す図（ＳＴＡがAsoc RspとAsoc Reqとの集約を行うケース）。
第３実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの他の一例を示す図（図８Ａの（ＳS）ＰがAsoc RspとAsoc Reqとの集約を行うケース）。
第３実施形態の電子装置において使用し得るBlockAckフレームの一例を示す図。
第４実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの一例を示す図（Asoc Reqを送信するケース）。
第４実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの他の一例を示す図（Asoc Rspを送信するケース）。
第５実施形態の電子装置の双方向のアソシエーション関係の構築に関する処理フローの一例を示す図。
【発明を実施するための形態】
【０００７】
以下、実施の形態について図面を参照して説明する。
（第１実施形態）
まず、第１実施形態について説明する。
図１は、第１実施形態の電子装置（無線端末１および無線端末２）を含む無線通信システム１００の一例を示す図である。無線端末１および無線端末２は、たとえば、タブレットＰＣやノートＰＣなどのパーソナルコンピュータ、スマートフォンなど、無線通信機能を有する様々な電子装置として実現され得る。この無線通信システム１００は、無線端末１と無線端末２とが無線通信のためのアソシエーション関係を構築することによって構築される。
【０００８】

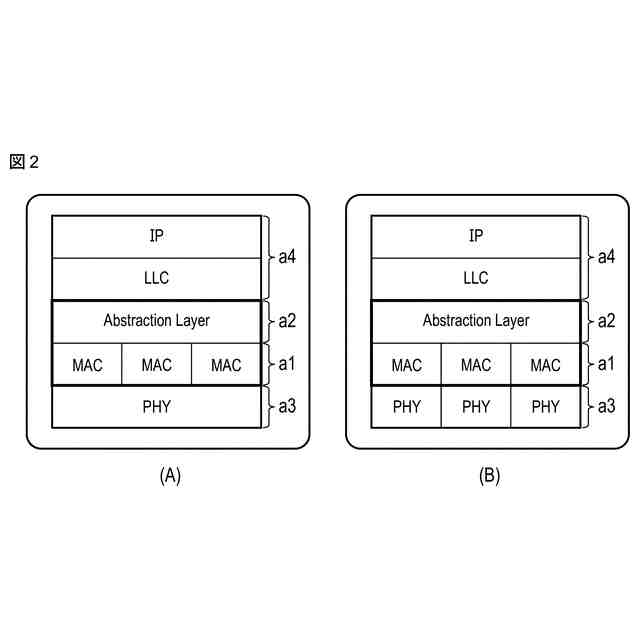

無線端末１および無線端末２は、それぞれ、図２に示すような階層モデルに準じた機能ブロック構成で実現されており、複数のＭＡＣアドレスを持つものとする。各ＭＡＣアドレスを有する機能ブロックをＭＡＣ機能ブロック（ａ１）と呼ぶ。各無線端末１，２の複数のＭＡＣ機能ブロックは、それぞれのAbstraction機能ブロック（ａ２）によってまとめられ、上位の機能ブロック（ａ４）からは１つのＭＡＣ機能ブロックとみなせるようになっている。Abstraction機能ブロックは、ＭＡＣアドレスに基づいて、上位機能ブロックからのフレームを複数のＭＡＣ機能ブロックのうちの適切なものに振り分けたり、ＭＡＣ機能ブロック間でのフレーム交換を実現したりする役割を担う。なお、上位機能ブロックからのフレームを適切なＭＡＣ機能ブロックに振り分ける手法や、ＭＡＣ機能ブロック間でのフレーム交換手法については後述する。また、ＭＡＣ機能ブロックの下位には、ＰＨＹ機能ブロック（ａ３）が存在する。図２中、（Ａ）は、複数のＭＡＣ機能ブロックに対して１つのＰＨＹ機能ブロックが設けられる例を示し、（Ｂ）は、複数のＭＡＣ機能ブロックと一対に複数のＰＨＹ機能ブロックが設けられる例を示している。
【０００９】
図３に、本実施形態の電子装置（無線端末１および無線端末２）の一構成例を示す。
無線端末１および無線端末２は、それぞれ、図３に示すように、ＭＡＣフレームを送受信する送受信部１１（第１送信部１１－１、第２送受信部１１－２）と、前述のＭＡＣフレームの生成や無線媒体（エア）へのアクセス制御を行うＭＡＣ機能ブロック（第１ＭＡＣブロック１２－１、第２ＭＡＣブロック１２－２）と、ホスト機能ブロック１３とを有する。
【００１０】
送受信部１１、ＭＡＣ機能ブロックおよびホスト機能ブロック１３は、それぞれ個別の電子回路として構成されてもよいし、これらのいくつかまたは全部が１つの電子回路として構成されてもよい。また、これらは、メモリデバイスに格納されてプロセッサによって実行されるファームウェアなどによって構成されてもよい。
（【００１１】以降は省略されています）
