特許ウォッチ

公開番号2025064765
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174769
出願日2023-10-06
発明の名称グリース組成物およびグリース封入軸受
出願人NTN株式会社
代理人個人,個人,個人
主分類C10M 169/06 20060101AFI20250410BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】電食を防止するとともに、低騒音性および耐摩耗性に優れるグリース組成物およびグリース封入軸受を提供する。

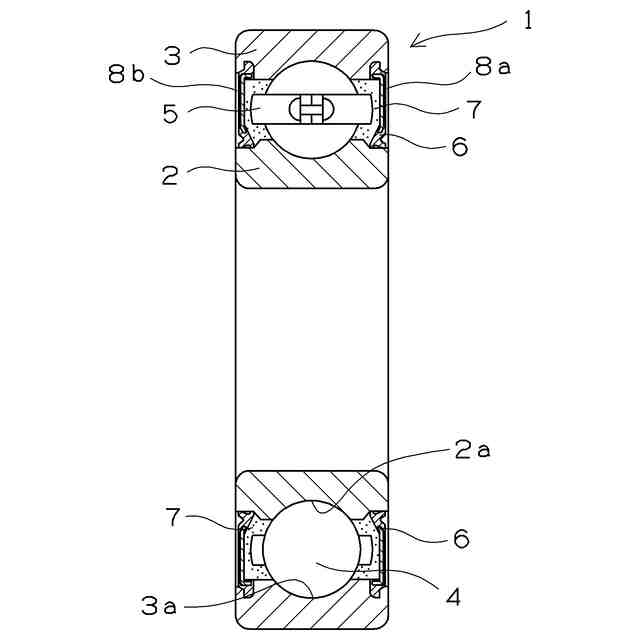

【解決手段】転がり軸受1は、内輪2と外輪3の軌道面2a、3a間に複数の玉4を保持し、軌道面2a、3a間にグリース組成物7が封入されたグリース封入軸受であって、グリース組成物7は、基油と、増ちょう剤と、融点が800℃以上で、かつ第11から13族元素を含む金属粉末と、イオン性液体を含み、特に金属粉末は銅粉末であり、イオン性液体は、元素としてリン(P)および硫黄(S)を含む。
【選択図】図1
特許請求の範囲【請求項１】
基油と、増ちょう剤と、融点が８００℃以上で、かつ第１１から１３族元素を含む金属粉末と、イオン性液体を含むことを特徴とするグリース組成物。
続きを表示（約 950 文字）【請求項２】
前記金属粉末は銅粉末であることを特徴とする請求項１記載のグリース組成物。
【請求項３】
前記イオン性液体は、元素としてリン（Ｐ）および硫黄（Ｓ）を含むことを特徴とする請求項２記載のグリース組成物。
【請求項４】
前記グリース組成物は、前記基油と前記増ちょう剤からなるベースグリース１００質量部に対して、前記銅粉末を１質量部～１０質量部含み、前記イオン性液体を１質量部～１０質量部含むことを特徴とする請求項２記載のグリース組成物。
【請求項５】
転がり軸受の電食を防止する電食防止用グリース組成物であることを特徴とする請求項１または請求項２記載のグリース組成物。
【請求項６】
内輪と外輪の軌道面間に複数の転動体を保持し、前記軌道面間にグリース組成物が封入されたグリース封入軸受であって、
前記グリース組成物が請求項１または請求項２記載のグリース組成物であることを特徴とするグリース封入軸受。
【請求項７】

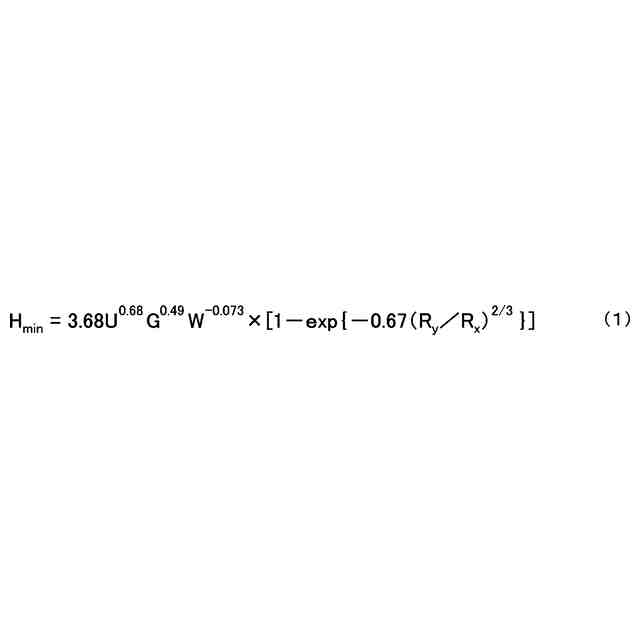

前記転がり軸受の使用時における前記グリース組成物の油膜厚さ［単位：μｍ］に対する前記金属粉末の平均粒子径［単位：μｍ］の比（金属粉末の平均粒子径／油膜厚さ）が１よりも大きいことを特徴とする請求項６記載のグリース封入軸受。
【請求項８】
内輪と外輪の軌道面間に複数の転動体を保持し、前記軌道面間にグリース組成物が封入されたグリース封入軸受であって、
前記グリース組成物は、基油と、増ちょう剤と、融点が８００℃以上の金属粉末とを含み、前記転がり軸受の使用時における前記グリース組成物の油膜厚さ［単位：μｍ］に対する前記金属粉末の平均粒子径［単位：μｍ］の比（金属粉末の平均粒子径／油膜厚さ）が１よりも大きいことを特徴とするグリース封入軸受。
【請求項９】
前記金属粉末は銅粉末であり、その平均粒子径が０．５μｍ以上２．０μｍ未満であることを特徴とする請求項８記載のグリース封入軸受。
【請求項１０】
前記グリース組成物は、転がり軸受の電食を防止する電食防止用グリース組成物であることを特徴とする請求項８または請求項９記載のグリース封入軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明はグリース組成物、および該グリース組成物が封入されたグリース封入軸受に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
自動車用補機や産業機械用のモータなどは、年々小型化や高性能化、高出力化が求められており、使用条件が厳しくなってきている。これらには、転がり軸受が一般的に使用されている。
【０００３】
例えば、モータやインバータに組み込まれる転がり軸受は、回路からの電流が軸受内部に流れ込むことで、転動体と軌道面間の転がり接触する面の油膜を通してスパークすることがある。このスパークによって軌道面が局部的に溶解する電食が発生する場合がある。電食の影響によって、軸受の軌道面に損傷を与え、音響や耐久性（耐摩耗性や軸受寿命）などの著しい低下に繋がるとされている。
【０００４】
このような不具合の発生を防止するため、軸受内部に導電性グリースを封入した転がり軸受が知られている。例えば、特許文献１には、パーフルオロポリエーテルおよびフルオロシリコーンの少なくとも一方からなる基油と、フッ素化合物などの増ちょう剤と、カーボンブラックを含む導電性グリースが記載されている。また、特許文献２には、潤滑油基油と、増ちょう剤と、ホスホニウム系イオン性液体を含む導電性グリースが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特許第４５９９７６９号公報
特許第７２１８２４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、例えば特許文献１のような固体の導電性添加剤を添加した導電性グリースは、一般的に、体積抵抗率が１０
２
～１０
４
Ωｃｍと、特許文献２のようなイオン性液体より優れる傾向がある。しかし、特許文献１のように、カーボンブラックを用いた導電性グリースは、カーボンブラック粒子のチェーンストラクチャーが破壊されるなどして経時的に導電性が低下し、長時間の使用にはあまり適さない。一方、特許文献２のようにイオン性液体を添加した導電性グリースは、電食の防止には効果があるものの、イオン性液体特有の腐食作用による摩耗が懸念される。
【０００７】
本発明はこのような事情に鑑みてなされたものであり、電食を防止するとともに、低騒音性および耐摩耗性に優れるグリース組成物およびグリース封入軸受を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明のグリース組成物は、基油と、増ちょう剤と、融点が８００℃以上で、かつ第１１から１３族元素を含む金属粉末と、イオン性液体を含むことを特徴とする。
【０００９】
上記金属粉末は銅粉末であることを特徴とする。
【００１０】
上記イオン性液体は、元素としてリン（Ｐ）および硫黄（Ｓ）を含むことを特徴とする。

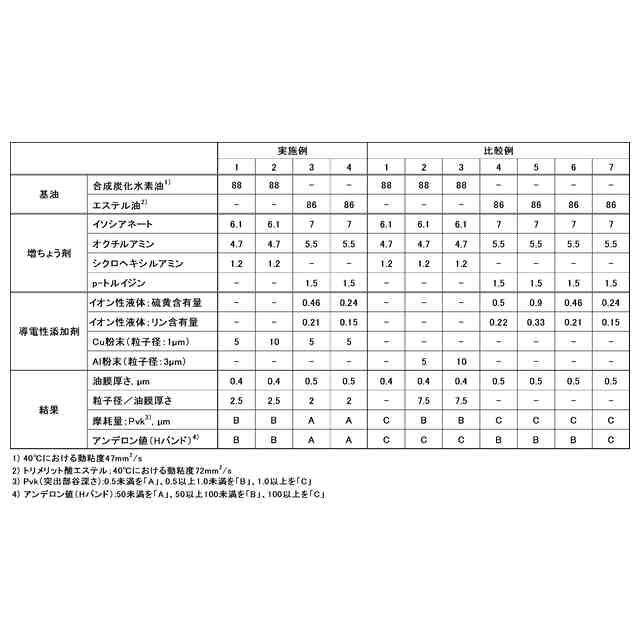

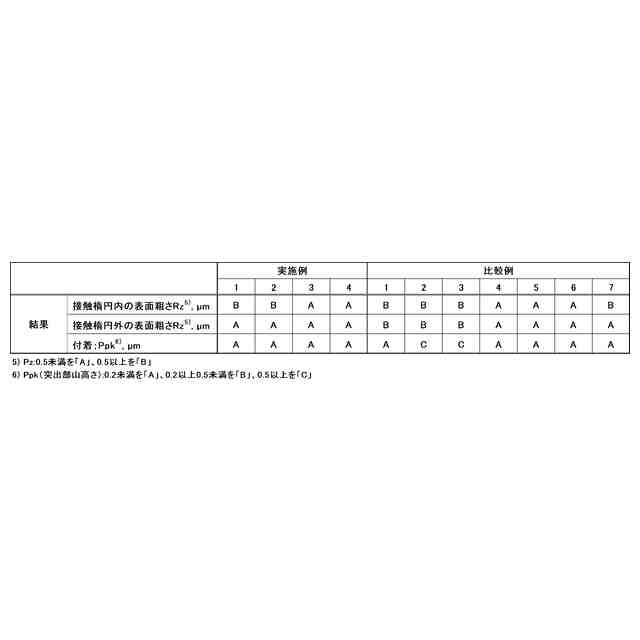

（【００１１】以降は省略されています）

関連特許
