公開番号2025073986
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2024112712
出願日2024-07-12
発明の名称コークスの製造方法
出願人JFEスチール株式会社
代理人個人,個人,個人
主分類C10B 57/06 20060101AFI20250502BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】コークス粒度を、塊率を指標として調整することを可能とする。
【解決手段】コークスの製造方法は、コークス炉30の後段に設置されている塊率測定装置50によってコークス炉30が製造したコークスの重量及び塊コークスの重量を測定し、塊率を算出するステップと、測定した塊率に基づいて配合石炭原料に添加する不活性物質の割合を決定するステップと、決定した不活性物質の割合に基づいて配合石炭原料に添加する不活性物質の割合を変更するステップと、を含む。
【選択図】図1
特許請求の範囲【請求項１】
配合石炭原料に不活性物質を添加してコークスを製造するコークスの製造方法であって、
コークス炉の後段に設置されている塊率測定装置によって、前記コークス炉が製造した前記コークスの塊率を測定するステップと、
測定した前記塊率に基づいて前記配合石炭原料に添加する前記不活性物質の割合を決定するステップと、
決定した前記不活性物質の割合に基づいて前記配合石炭原料に添加する前記不活性物質の割合を変更するステップと、
を含む、コークスの製造方法。
続きを表示（約 430 文字）【請求項２】

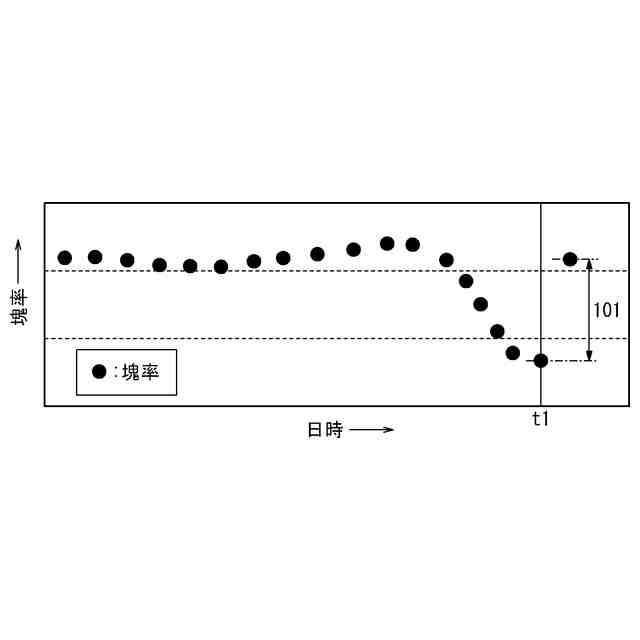

前記不活性物質の割合を決定するステップは、測定した前記塊率が所定の範囲に入っていない場合に、前記不活性物質の割合を現状の割合から変更する、請求項１に記載のコークスの製造方法。
【請求項３】
変更した前記不活性物質の割合と前記塊率の変化との関係を記録するステップをさらに含み、
前記不活性物質の割合を決定するステップは、過去に記録した前記関係に基づいて、前記不活性物質の割合を現状の割合からどの程度変更するかを決定する、請求項２に記載のコークスの製造方法。
【請求項４】
前記塊率測定装置は、篩装置及び重量測定装置を含む、請求項１に記載のコークスの製造方法。
【請求項５】
前記塊率測定装置は、粒度測定装置を含み、
前記コークス炉と前記粒度測定装置との間には、前記コークス炉が製造した前記コークスを冷却する冷却装置が設置されている、請求項１に記載のコークスの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コークスの製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
コークスを高炉の還元剤などとして用いる場合、高炉内において通気を確保し還元反応を十分に行わせるためには、コークス粒度が大きいことが望ましい。
【０００３】
一般的に、コークス粒度は、石炭の炭化度、軟化溶融性及びコークス炉の稼働率を制御することによって調整することができる。
【０００４】
しかしながら、石炭の炭化度及び軟化溶融性は、コークス強度を決定する要因であるため、自由に調整することは難しい。また、コークス炉の稼働率は、コークスの生産計画に基づいて決められるものであるため、自由に調整することは難しい。
【０００５】
コークス粒度を調整する他の方法として、粉コークス、石油コークス、無煙炭などのような不活性物質を石炭原料に添加することによってコークス粒度を制御する方法が知られている。
【０００６】
例えば特許文献１は、石炭原料に粉コークスを添加する方法を開示している。例えば特許文献２は、コークス炉の炭化室の炉底に低収縮率炭材を添加する方法を開示している。例えば特許文献３は、コークス炉の炉幅方向の壁側に装入される石炭に対してのみ、コークス粒度を増加させる添加剤を添加する方法を開示している。
【先行技術文献】
【特許文献】
【０００７】
特開昭６２－１９０２８４号公報
特開２０１４－９１７５８号公報
特開平１０－２７３６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
高炉といったコークス炉の後段のプロセスにおいては、篩装置を通して篩上に残った大きい粒子のコークスである塊コークスを主に使用することから、塊コークスの重量割合である塊率の指標が重要となる。しかしながら、特許文献１～３では塊率での評価をしていない。
【０００９】
本開示の目的は、コークス粒度を、塊率を指標として調整することを可能とするコークス製造方法を提供することである。
【課題を解決するための手段】
【００１０】
［１］配合石炭原料に不活性物質を添加してコークスを製造するコークスの製造方法であって、
コークス炉の後段に設置されている塊率測定装置によって、前記コークス炉が製造したコークスの塊率を測定するステップと、
測定した前記塊率に基づいて前記配合石炭原料に添加する前記不活性物質の割合を決定するステップと、
決定した前記不活性物質の割合に基づいて前記配合石炭原料に添加する前記不活性物質の割合を変更するステップと、
を含む、コークスの製造方法。
（【００１１】以降は省略されています）
