公開番号2025080978
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194427
出願日2023-11-15
発明の名称プランマブロック
出願人NTN株式会社
代理人個人,個人
主分類F16C 35/067 20060101AFI20250520BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】外部の構造物に対して取付ることができる仕様に簡単に変更できるプランマブロックを提供する。
【解決手段】軸受と、軸受を収納する軸受箱とを備え、軸受箱が外部の構造物に取付構造を介して取付られるプランマブロックである。取付構造はボルト部材と、軸受箱に形成された装着用孔部に着脱可能に装着されるアタッチメントを備える。アタッチメントは、前記ボルト部材が挿通されて軸受箱から外部に突出する挿通孔を有し、挿通孔を介して外部に突出したボルト部材外部突出部が構造物に締結される。

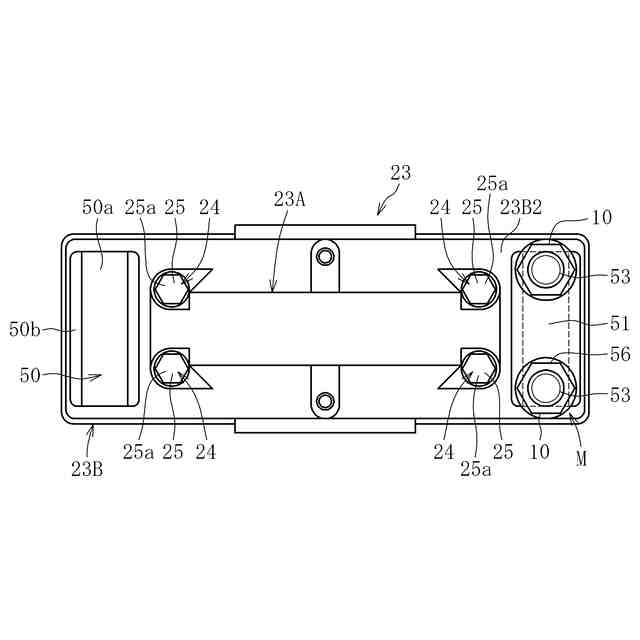

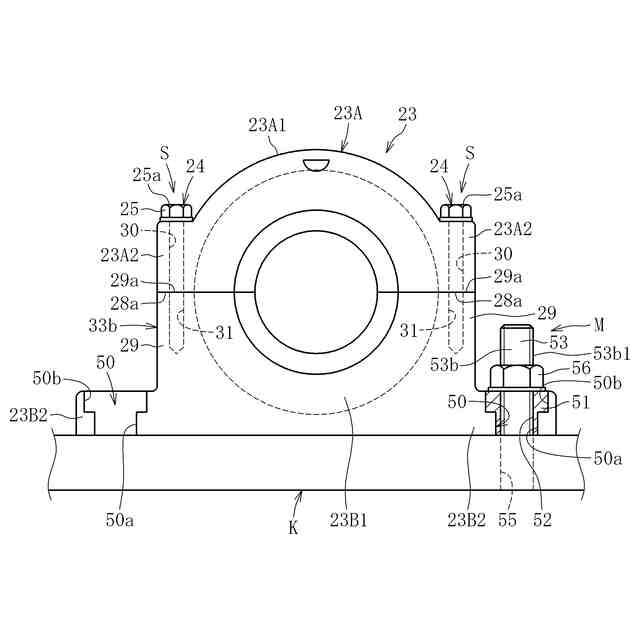

【選択図】図1
特許請求の範囲【請求項１】
軸受と、前記軸受を収納する軸受箱とを備え、前記軸受箱が外部の構造物に取付構造を介して取付られるプランマブロックであって、
前記取付構造は、ボルト部材と、前記軸受箱に形成された装着用孔部に着脱可能に装着されるアタッチメントを備え、前記アタッチメントは、前記ボルト部材が挿通される挿通孔を有し、前記挿通孔及び外部の構造物に設けられた取付孔に挿通されたボルト部材にナット部材が螺着、又は前記挿通孔に挿通された前記ボルト部材が外部の構造物のねじ孔に螺合されることを特徴とするプランマブロック。
続きを表示（約 350 文字）【請求項２】
前記軸受箱は、上箱と、上箱とは別体の下箱とを有し、上箱と下箱とが連結具を介して一体化され、前記下箱に、前記装着用孔部が設けられていることを特徴とする請求項１に記載のプランマブロック。
【請求項３】
前記軸受箱が一体形成品であることを特徴とする請求項１に記載のプランマブロック。
【請求項４】
前記軸受箱と前記アタッチメントとを異なる材質としたことを特徴とする請求項１に記載のプランマブロック。
【請求項５】

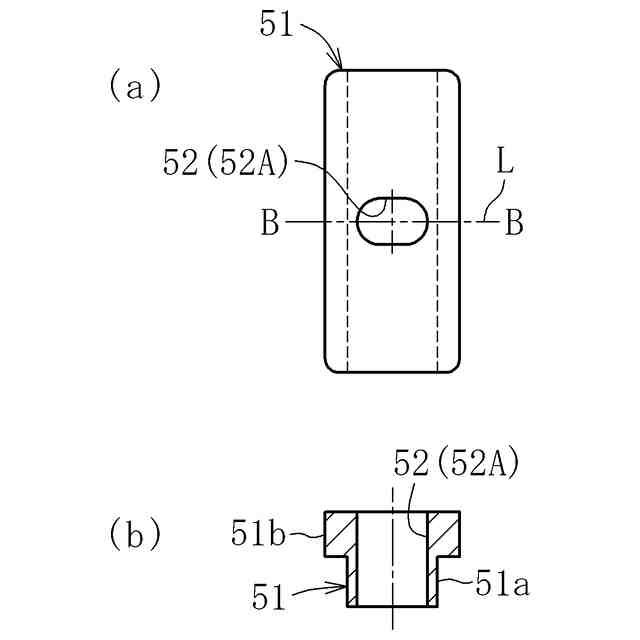

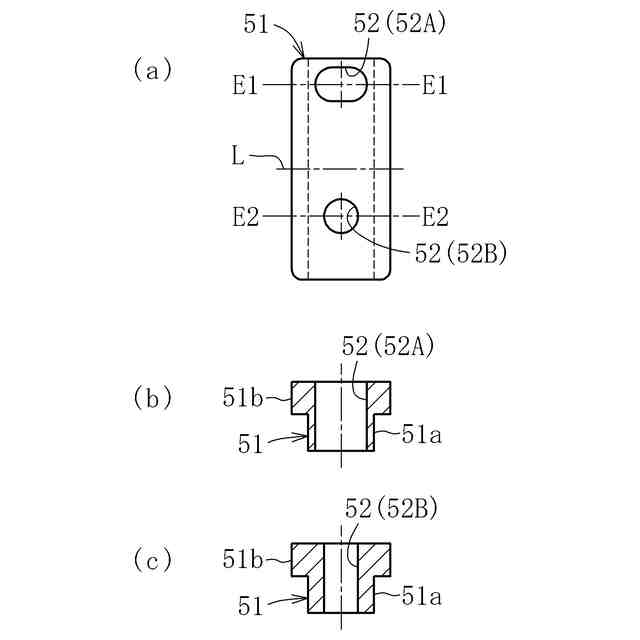

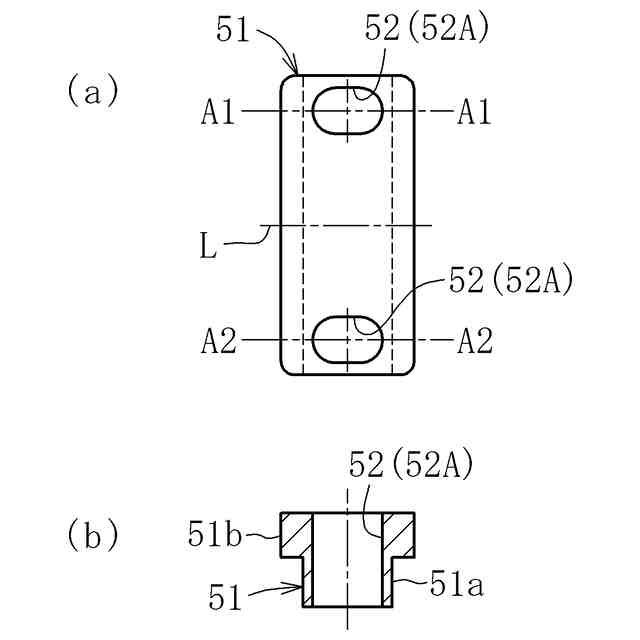

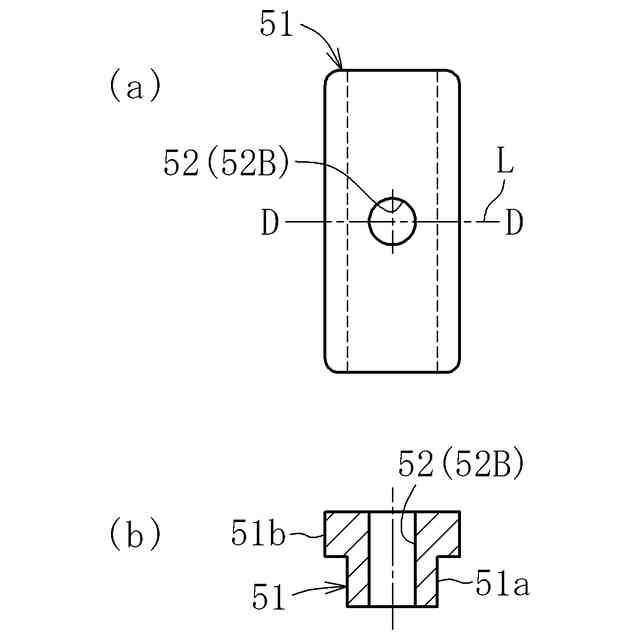

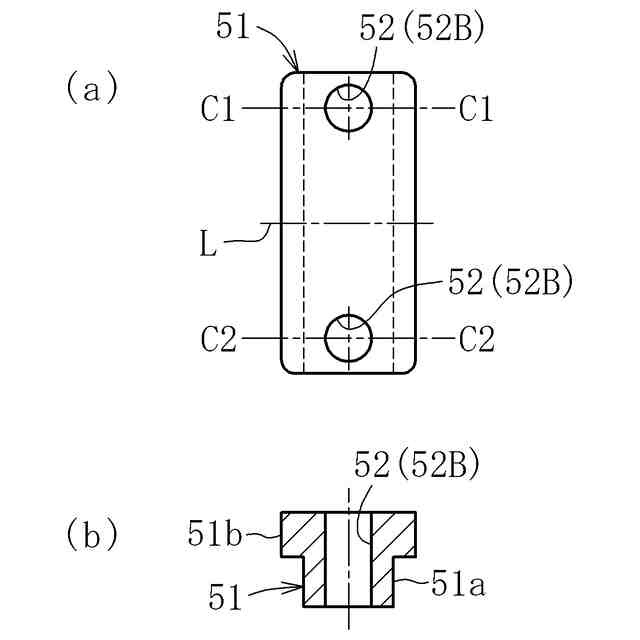

前記アタッチメントは、挿通孔の形状、挿通孔の配置位置、および挿通孔の数が相違する複数種を備え、前記外部の構造物の取付孔又はねじ孔にあったアタッチメントを選択して使用することを特徴とする請求項１に記載のプランマブロック。

発明の詳細な説明【技術分野】
【０００１】

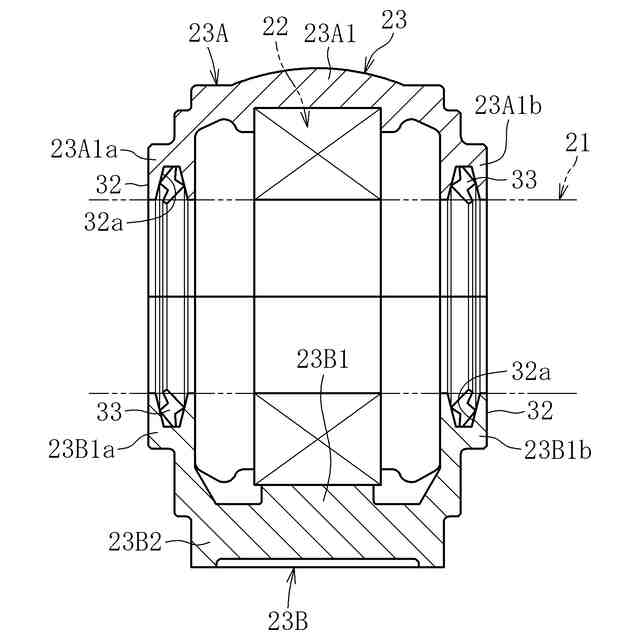

本発明は、軸受および軸受を支持する軸受箱を備えるプランマブロックに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

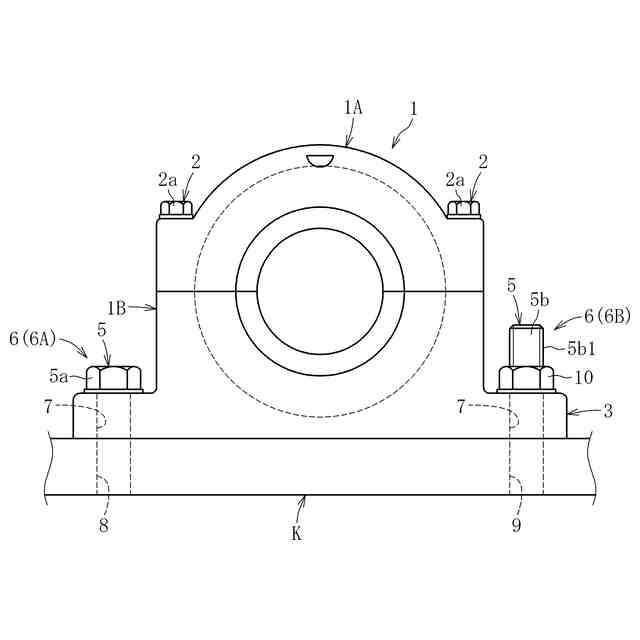

プランマブロックとしては、従来には、特許文献１及び特許文献２に記載のものがあるが、プランマブロックは、一般的に、シャフトを回転自在に支持する転がり軸受と、この転がり軸受を収納する軸受箱とを備えたものである。従来の一般的な軸受箱１を図９及び図１０に示す。
【０００３】
従来の軸受箱１は、図９に示すように、上方の上箱１Ａと、下方の下箱１Ｂとを有する。上下の上箱１Ａと下箱１Ｂが組み合されてなる。なお、上箱１Ａと下箱１Ｂとはボルト部材２を介して連結一体化されている。ボルト部材２は、頭部２ａと、雄ねじ部を有する軸部とからなる。すなわち、上箱１Ａにボルト部材２の軸部が挿通される挿通孔が設けられ、下箱１Ｂには、ねじ孔(メスねじ孔)が設けられている。このため、上箱１Ａの挿通孔を介して上箱１Ａから突出するボルト部材２の軸部の雄ねじ部が、下箱１Ｂのねじ孔に螺着される。これによって、上箱１Ａと下箱１Ｂとが一体化される。
【０００４】
また、下箱１Ｂが外部の構造物Ｋ(例えば、台座）に取付られる。この場合、下箱１Ｂには、平面視矩形状のベース部３が設けられ、このベース部３に、装着されるボルト部材５を有する取付構造６（６Ａ，６Ｂ）にて下箱１Ｂが固定される。図９及び図１０に示すものでは、ベース部３の一方の端部に対応する台座Ｋの対応部にはねじ孔８が設けられ、このねじ孔８に対向するように、ベース部３の一方の端部に貫通孔７が設けられている。このため、一方の取付構造６Ａは、ボルト部材５のねじ軸部を、外鍔部３の貫通孔７に挿通して、ねじ軸部の雄ねじ部を台座Ｋのねじ孔（雌ねじ部）８に螺合させている。
【０００５】
これに対して、ベース部３の他方の端部に対応する台座Ｋの対応部には貫孔９が設けられ、この貫孔９に対向して、ベース部３の他方の端部には、貫通孔７が設けられている。このため、台座側からボルト部材５のねじ軸部５ｂを貫孔９及び貫通孔７に挿通させて、ボルト部材５のねじ軸部５ｂの雄ねじ５ｂ１を上方に突出させ、その雄ねじ５ｂ１にナット部材１０を螺合させている。なお、取付構造６Ａでは、台座側にねじ孔８を設け、ボルト部材５のねじ軸部の雄ねじ部を台座Ｋのねじ孔８に螺合させるものであったが、台座側のねじ孔８に代えて、貫通孔とし、この貫通孔を介して台座裏面側に突出したねじ軸部のオスねじ部にナット部材を螺合させるものであってもよい。
【先行技術文献】
【特許文献】
【０００６】
特開２００９－７９６９３号公報
特開２０２２－１２７９０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
従来のプランマブロックは材料を溶解し、型に合わせて砂を詰めた鋳型に溶融材料を流す鋳造にて製造され、取付ボルト穴部(貫通孔７)が模型もしくは機械加工にて形成されている。よってプランマブロックの特殊な取付穴仕様に対応する場合、型の新造、改造や機械加工の変更などが必要となり製作納期が長くなる。また取付穴の特殊品は一品一葉となりコストの面でもさらに対応が困難になる傾向がある。
【０００８】
そこで、本願では、外部の種々の構造物に対して取付ることができる仕様に簡単に変更できるプランマブロックを提供するものである。
【課題を解決するための手段】
【０００９】
本発明のプランマブロックは、軸受と、前記軸受を収納する軸受箱とを備え、前記軸受箱が外部の構造物に取付構造を介して取付られるプランマブロックであって、前記取付構造は、ボルト部材と、前記軸受箱に形成された装着用孔部に着脱可能に装着されるアタッチメントを備え、前記アタッチメントは、前記ボルト部材が挿通される挿通孔を有し、前記挿通孔及び外部の構造物に設けられた取付孔に挿通されたボルト部材にナット部材が螺着、又は前記挿通孔に挿通された前記ボルト部材が外部の構造物のねじ孔に螺合されるものである。
【００１０】
本発明のプランマブロックでは、挿通孔及び外部の構造物に設けられた取付孔に挿通されたボルト部材にナット部材が螺着、又は挿通孔に挿通されたボルト部材が外部の構造物のねじ孔に螺合されるものであるので、構造物の取付孔やねじ孔に対応したアタッチメントを使用することができる。
（【００１１】以降は省略されています）
