公開番号2025107777
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001200
出願日2024-01-09
発明の名称動圧軸受、流体動圧軸受装置、及びモータ
出願人NTN株式会社
代理人個人,個人
主分類F16C 17/02 20060101AFI20250714BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】軸方向寸法を拡大することなく、かつ、汎用性を損なうことなく、負荷容量を向上させることが可能な動圧軸受、流体動圧軸受装置、及びモータを提供する。

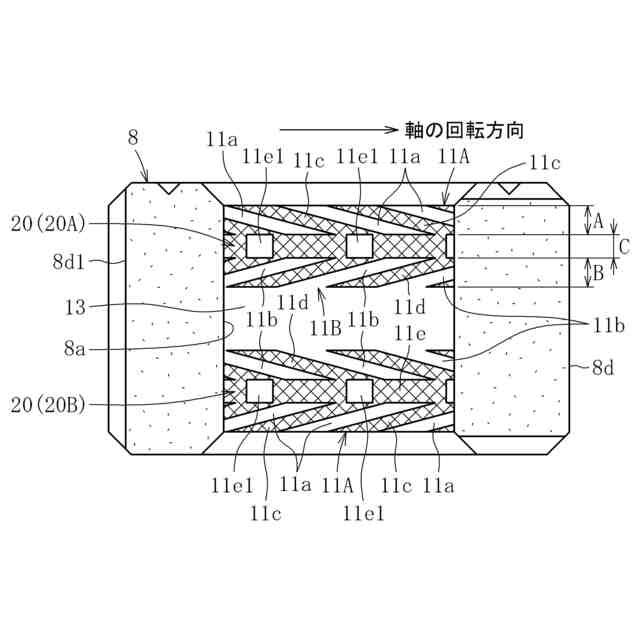

【解決手段】軸部材の外径面と対向する軸受内径面を有し、前記軸受内径面に動圧発生部を備えた動圧軸受である。動圧発生部はヘリングボーン形状に配列された複数の動圧溝を有する。動圧溝は、第1・第2動圧溝群が設けられる。第1動圧溝群と第2動圧溝群との間に周方向に延びる環状丘部が設けられる。環状丘部の一部に、動圧を発生させるための凹部を形成した。
【選択図】図1
特許請求の範囲【請求項１】
軸部材の外径面と対向する軸受内径面を有し、前記軸受内径面に動圧発生部を備えた動圧軸受であって、
前記動圧発生部はヘリングボーン形状に配列された複数の動圧溝を有し、前記動圧溝は、第１・第２動圧溝群が設けられるとともに、第１・第２動圧溝群の動圧溝間には、それぞれ、傾斜状の傾斜丘部が形成され、かつ、第１動圧溝群と第２動圧溝群との間に各傾斜丘部と連結されて周方向に延びる環状丘部が設けられ、前記環状丘部の一部に、動圧を発生させるための凹部を形成したことを特徴とする動圧軸受。
続きを表示（約 490 文字）【請求項２】
前記凹部の円周方向幅を、前記合流部の円周方向幅よりも小さくし、かつ、第１・第２動圧溝群の動圧溝の数を同一とするとともに、第１動圧群の傾斜丘部と環状丘部との合流部と、第２動圧群の傾斜丘部と環状丘部との合流部とが一致し、全合流部に前記凹部が設けられていることを特徴とする請求項１に記載の動圧軸受。
【請求項３】
軸受内径面に、軸方向に離間した上下反転形状の一対の動圧発生部が形成されていることを特徴とする請求項１の記載の動圧軸受。
【請求項４】

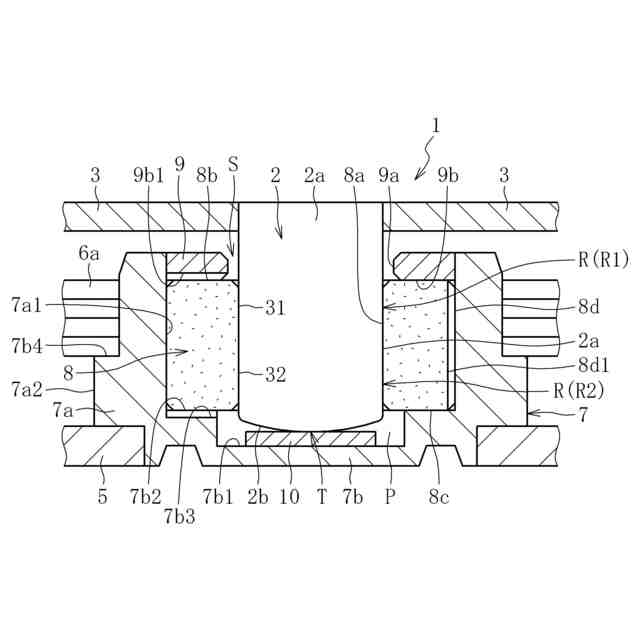

請求項１～請求項３のいずれかに記載の動圧軸受と、前記動圧軸受の内周に挿入された軸部材と、前記動圧軸受の内周面と前記軸部材の外周面との間に形成されるラジアル軸受隙間の潤滑流体の動圧作用で前記軸部材の相対回転を支持するラジアル軸受部とを備えたことを特徴とする流体動圧軸受装置。
【請求項５】

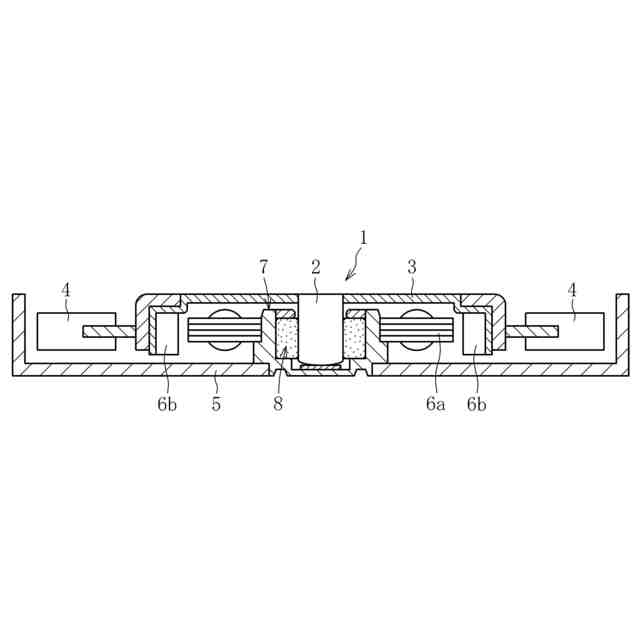

請求項４に記載の流体動圧軸受装置と、前記軸部材又は前記動圧軸受と一体に回転するロータと、前記ロータを回転駆動する駆動部とを備え、前記ロータがインベラ部を有することを特徴とするモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、動圧軸受、流体動圧軸受装置、及びモータに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
流体動圧軸受装置は、軸部材の外周面と軸受部材の内周面との間のラジアル軸受隙間の流体膜（例えば油膜）に生じる圧力により、軸部材を相対回転自在に非接触支持するものである。動圧軸受装置は、その高回転精度および静粛性から、情報機器（例えば、ＨＤＤ等の磁気ディスク駆動装置、ＣＤ－ＲＯＭ、ＣＤ－Ｒ／ＲＷ、ＤＶＤ－ＲＯＭ／ＲＡＭ、ブルーレイディスク等の光ディスク駆動装置、ＭＤ、ＭＯ等の光磁気ディスク駆動装置）のスピンドルモータ、レーザビームプリンタ（ＬＢＰ）のポリゴンスキャナモータ、プロジェクタのカラーホイール、あるいは電気機器の冷却ファン等に使用されるファンモータなどの小型モータ用として好適に使用される。
【０００３】
ノートパソコンやタブレット型端末等の携帯情報機器（いわゆるモバイル機器）は薄型化に対する要求が強い。また、近年では、５Ｇ（ファイブジー）に対応するための情報機器の高機能化が進み、回路からの発熱量が増加するため、冷却性能に対する要求も高まっているため、回転軸に取り付けられるインペラは大きくなる傾向にある。このため、ファンモータの回転軸を支持する動圧軸受装置に加わる負荷が大きくなる。ここで、５Ｇ（ファイブジー）とは、「第5世代移動通信システム」であり、主な特徴は「高速大容量」、「多数同時接続」、「超低遅延」の３つが挙げられる。
【０００４】
薄型ファンモータに対応した動圧軸受として、従来には、特許文献１に記載のものが知られている。この特許文献１に記載の動圧軸受は、軸方向寸法を拡大することなく、モーメント荷重に対する軸受剛性を高め、軸の振れ回りを抑制しようとするものである。この場合、溝（動圧溝）仕様の異なる動圧発生部を軸方向に２列配置するものである。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－５４８６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載のものは、動圧軸受を用いるモータでは、構成するロータの重心位置などによって、溝仕様を変更する必要があり、汎用性に劣り、コスト高となる場合がる。さらに、この場合、上下の溝仕様が異なるため、モータ仕様は同じで回転方向のみ異なるモータがある場合、上下反転させても対応することができない。
【０００７】
そこで、本発明は、上記課題に鑑みて、軸方向寸法を拡大することなく、かつ、汎用性を損なうことなく、負荷容量を向上させることが可能な動圧軸受、流体動圧軸受装置、及びモータを提供する。
【課題を解決するための手段】
【０００８】
本発明の動圧軸受は、軸部材の外径面と対向する軸受内径面を有し、前記軸受内径面に動圧発生部を備えた動圧軸受であって、前記動圧発生部はヘリングボーン形状に配列された複数の動圧溝を有し、前記動圧溝は、軸方向に沿って離間した第１・第２動圧溝群が設けられるとともに、第１・第２動圧溝群の動圧溝間には、それぞれ、傾斜状の傾斜丘部が形成され、かつ、第１動圧溝群と第２動圧溝群との間に各傾斜丘部と連結されて周方向に延びる環状丘部が設けられ、前記環状丘部の一部に、動圧を発生させるための凹部を形成したものである。
【０００９】

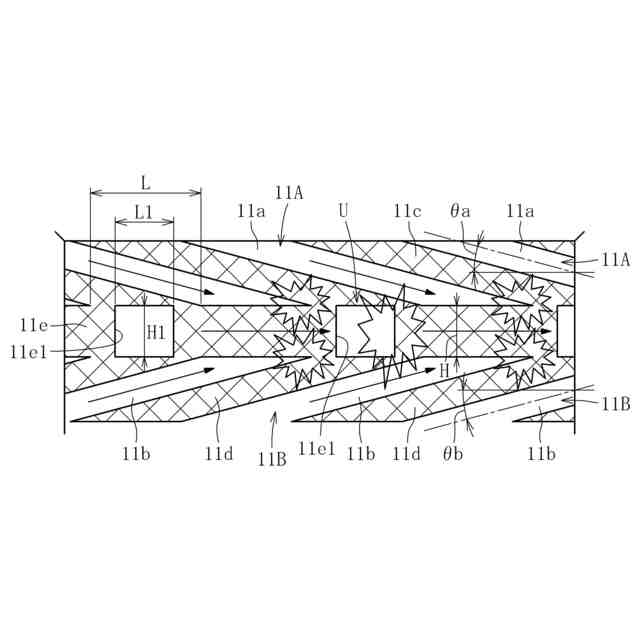

本発明の動圧軸受によれば、各動圧溝群における傾斜溝（動圧溝）と環状丘部との間には段差部が形成され、この段差で圧力(動圧)が発生し、環状丘部の凹部により、凹部における回転方向下流側で圧力(動圧)が発生する。すなわち、環状丘部にくさび効果により圧力を発生させるための凹部を設けることになり、負荷容量が向上する。
【００１０】

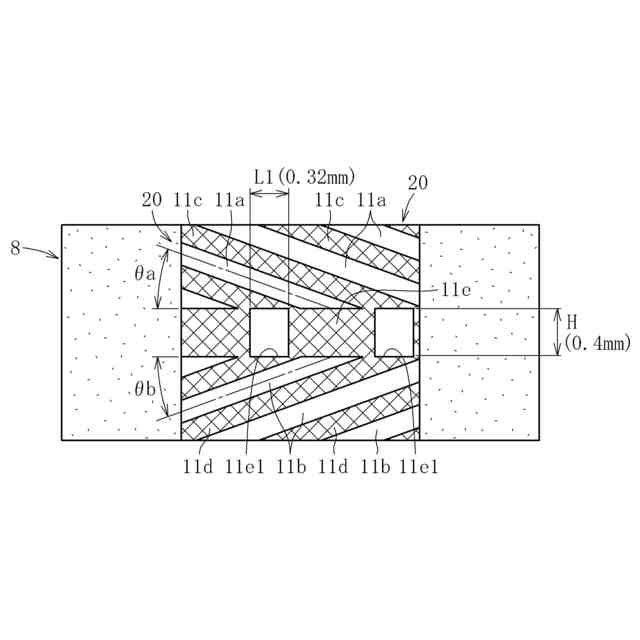

前記動圧を発生させるための凹部を、前記環状丘部と前記傾斜丘部との合流部に設けると共に、前記凹部の円周方向幅を、前記合流部の円周方向幅よりも小さくし、かつ、第１・第２動圧溝群の動圧溝の数を同一とするとともに、第１動圧群の傾斜丘部と環状丘部との合流部と、第２動圧群の傾斜丘部と環状丘部との合流部とが一致し、全合流部に前記凹部が設けられているのが好ましい。
（【００１１】以降は省略されています）
