公開番号2025063980
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023173315
出願日2023-10-05
発明の名称無線LAN測定用スタンド及び該スタンドを用いた電波強度測定方法
出願人株式会社関電工,株式会社TCM
代理人個人
主分類G01R 29/08 20060101AFI20250410BHJP(測定;試験)
要約【課題】無線LAN構築時のサイトサーベイの効率化のために無線LANアクセスポイントの設置及び移動の手間と人員の削減が実現可能な無線LAN測定用スタンドの提供。

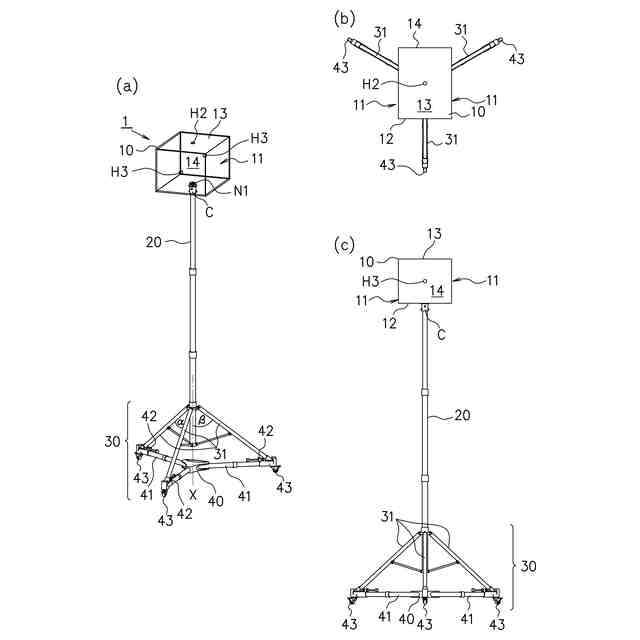

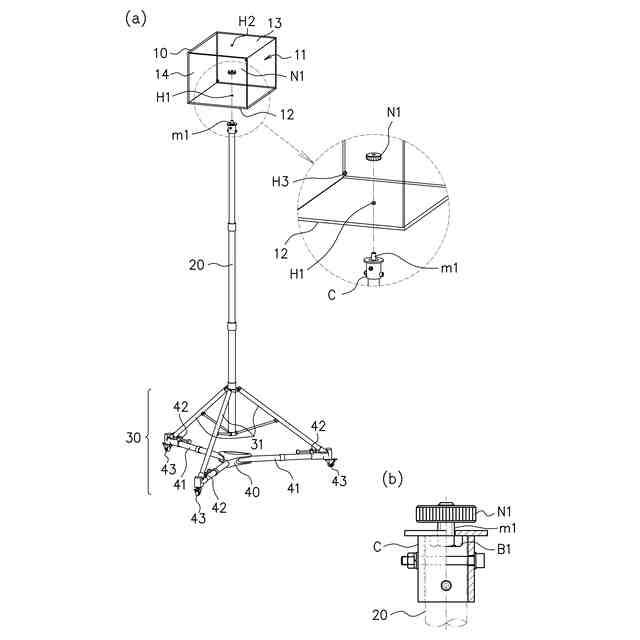

【解決手段】無線LANアクセスポイントAP1を内部に収納して固定する直方体形状の箱体10と、箱体10を先端に着脱可能に保持する伸縮可能且つ長さ固定可能なスタンド軸20と、箱体10を先端に保持したスタンド軸20をその下端側で自立状態に支持するスタンド基部30とを備え、スタンド基部30がスタンド軸20の下端部から展開して設置面上に接地される三脚部31を有している無線LAN測定スタンド。
【選択図】図6
特許請求の範囲【請求項１】
無線ＬＡＮアクセスポイントを内部に収納して固定する直方体形状の箱体と、該箱体を先端に着脱可能に保持する伸縮可能且つ長さ固定可能なスタンド軸と、前記箱体を先端に保持した前記スタンド軸をその下端側で自立状態に支持するスタンド基部と、を備えた無線ＬＡＮ測定用スタンドであって、
前記箱体がその前記直方体形状を形成する六面のうちの底面で前記スタンド軸の先端に装着される装着手段と、前記箱体の天面及び／又は側面のいずれかの内面に前記無線ＬＡＮアクセスポイントを取り外し可能に固定する固定手段と有し、
前記箱体は、前記無線ＬＡＮアクセスポイントが固定される以外の少なくとも一面が開口しており、
前記スタンド基部は、前記スタンド軸の下端部から展開して設置面上に接地される三脚部を有していることを特徴とする無線ＬＡＮ測定用スタンド。
続きを表示（約 1,400 文字）【請求項２】
前記固定手段は、

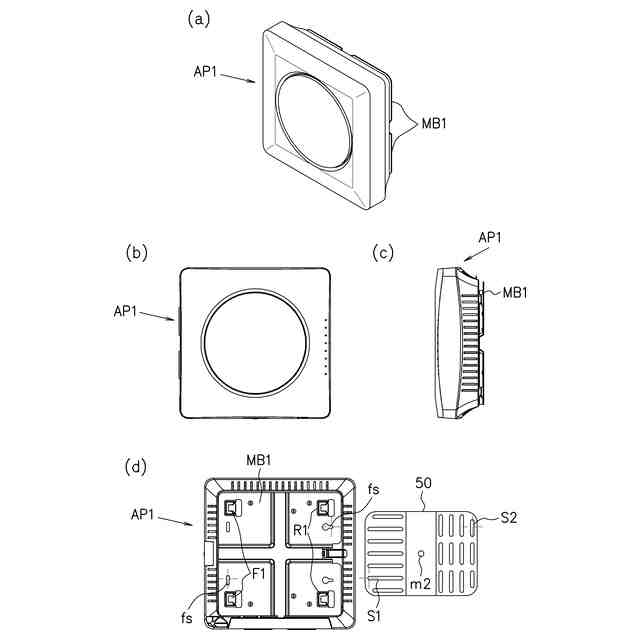

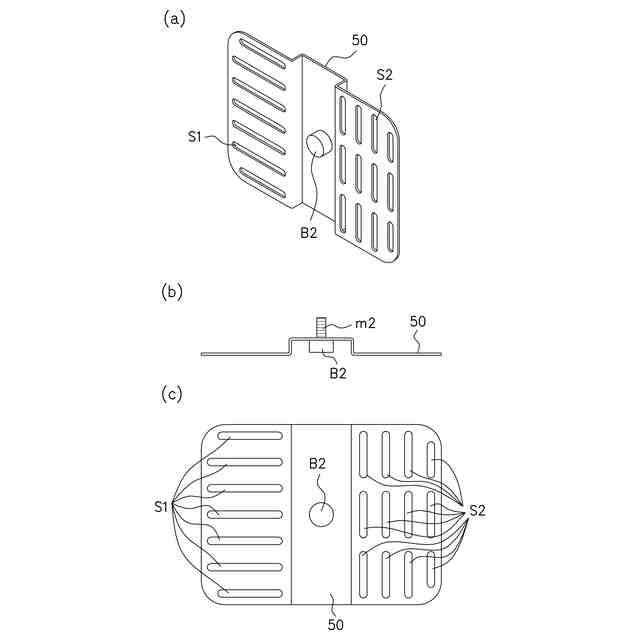

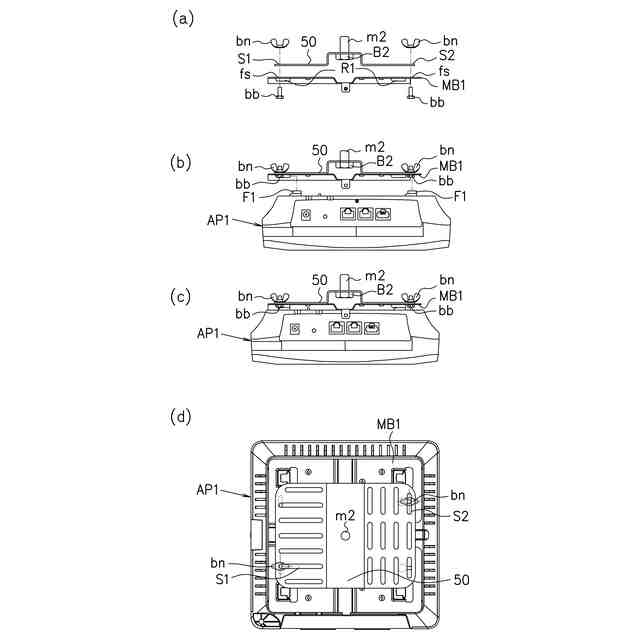

前記無線ＬＡＮアクセスポイントの裏面に装着される取付け金具にネジ止め固定される接続板と、前記接続板に形成されて前記取付け金具へのネジ止め固定に選択可能に用いられる複数本のスリットと、前記接続板の略中央部に突出状態で設けられている雄ねじ部と、前記箱体の前記被固定面となり得る各面の略中央位置に形成されて前記接続板の雄ねじ部が挿通される貫通孔と、該貫通孔に挿通された前記接続板の雄ねじ部に螺合して締結される接続板用ナットと、を有しており、
前記装着手段は、
前記スタンド軸の先端面に突出して設けられている雄ねじ部と、前記箱体の底面の略中央位置に形成されて前記スタンド軸の雄ねじ部を挿通させる貫通孔と、該貫通孔に挿通された前記スタンド軸の雄ねじ部に螺合して締結され、前記箱体の底面を前記スタンド軸の先端にネジ止め固定する箱体用ナットと、を有していることを特徴とする請求項１に記載の無線ＬＡＮ測定用スタンド。
【請求項３】

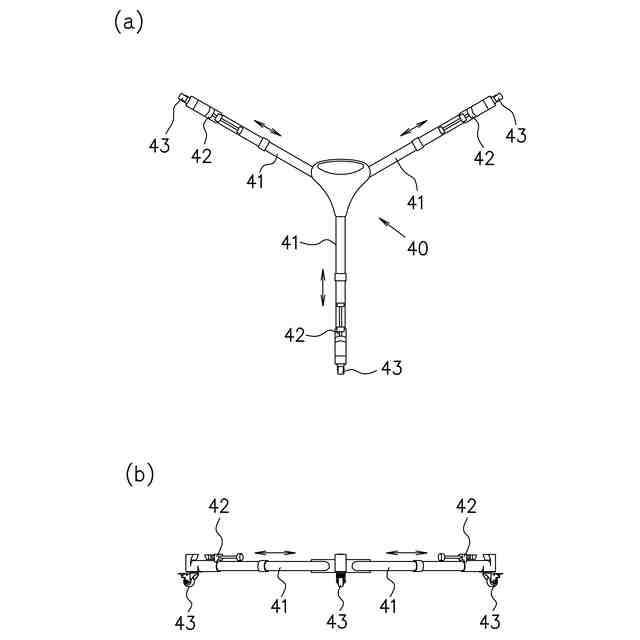

前記スタンド基部は、互いに同一長さの三本の軸部材が放射状に延びてその各軸部材の端部で前記三脚部の各脚先端に取り外し可能に連結されると共に、前記スタンド基部を走行可能とするキャスターを下方に備えているドリー部を更に備えていることを特徴とする請求項１又は２に記載の無線ＬＡＮ測定用スタンド。
【請求項４】

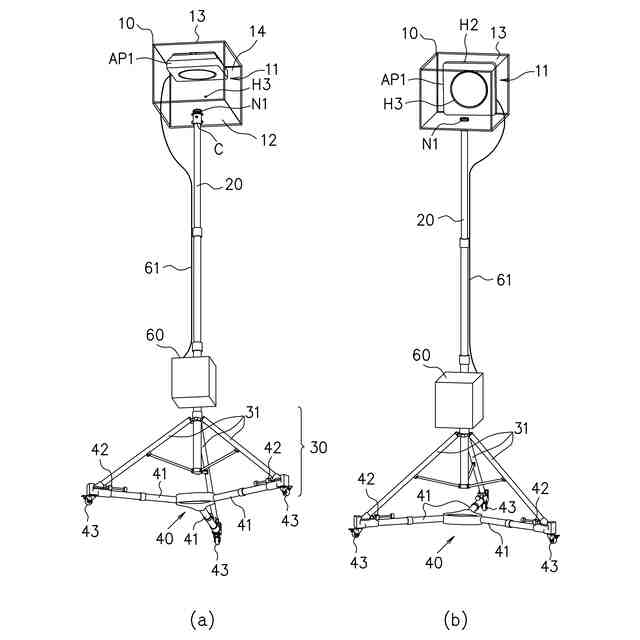

前記スタンド軸に着脱可能に装着され、前記無線ＬＡＮアクセスポイントに電力供給を行うバッテリーを更に備えていることを特徴とする請求項１に記載の無線ＬＡＮ測定用スタンド。
【請求項５】
請求項４に記載の無線ＬＡＮ測定用スタンドを用いて支持された前記無線ＬＡＮアクセスポイントの予め定められた複数の設置位置で順次行われる無線ＬＡＮの電波強度測定方法であって、
前記設置位置での前記無線ＬＡＮアクセスポイントの設置工程と、該設置工程の完了後に行われる電波強度測定工程と、該電波強度測定工程の完了後の次の設置位置への移動工程との一連の測定工程が、最初の第１設置位置から最後の設置位置における電波強度測定工程まで繰り返されるものであり、
前記第１設置位置における前記設置工程には、前記無線ＬＡＮアクセスポイントの前記箱体への固定作業と、前記箱体の前記スタント軸への装着作業と、前記スタンド基部の位置決め作業と、前記スタンド軸の伸縮調節による前記無線ＬＡＮアクセスポイントの高さ調節作業と、前記無線ＬＡＮアクセスポイントの起動操作とが含まれており、
前記移動工程は、前記無線ＬＡＮアクセスポイントの起動状態のままで前記無線ＬＡＮ測定用スタンドごとの移動によって行われることを特徴とする無線ＬＡＮの電波強度測定方法。
【請求項６】
前記複数の設置位置のうちの最後の設置位置における前記電波強度測定工程の完了後に、前記無線ＬＡＮアクセスポイントの撤収作業工程が備えられており、

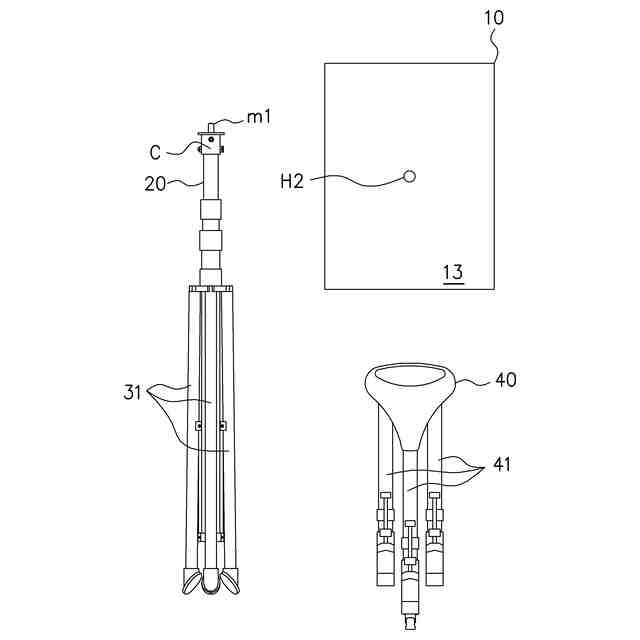

前記撤収作業工程には、前記無線ＬＡＮアクセスポイントの起動停止作業と、前記箱体の前記スタンド軸からの取外し作業と、前記箱体からの前記無線ＬＡＮアクセスポイントの取外し作業と、前記三脚部の折りたたみ作業とを含むことを特徴とする請求項５に記載の無線ＬＡＮの電波強度測定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば無線ＬＡＮ構築のためのサイトサーベイにおける電波強度測定の際に、無線ＬＡＮアクセスポイントを支持して任意の場所に設置するための無線ＬＡＮ測定用スタンド、及び該スタンドを用いた電波強度測定方法に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
現在、施設内の比較的狭いエリア内で通信デバイスをつなぐ通信網、即ちコンピューターネットワークとして、無線ＬＡＮ（Local Area Network）の使用が増えている。無線ＬＡＮは、無線ＬＡＮルーターを介してインターネットに繋がり、電波で通信が行われるものである。
【０００３】
従って、物理線の敷設が必要な有線ＬＡＮに比べて無線ＬＡＮは構築に時間がかからず、コストが削減でき、施設内を移動する際もノートＰＣやタブレットなどの端末を自由に持ち運ぶことができるため、普及が進んでいる。
【０００４】
但し、同じ施設内でも、電波が届き難く弱いエリアが混在して、通信が不安定となる場合もある。そこで、施設内の適切な場所に無線ＬＡＮアクセスポイントを設置して電波の安定化が図られる。この安定した無線ＬＡＮの構築を実現するために、事前に電波状況の測定調査、所謂サイトサーベイが行われることがある。
【０００５】
これは、まず、各所に無線ＬＡＮアクセスポイントを仮置きし、当該施設内の各場所で電波強度が測定される。その結果得られた電波状況に基づいて、施設内に電波が届かない場所や通信速度が低くなる場所がなくなるように効率的な無線ＬＡＮアクセスポイントの設置個数と位置が決定される。更にアンテナの向き、出力の調整、チャンネル設計を適切に設定することでより高品質の無線ＬＡＮ環境に整えることができる。
【０００６】
現在、このような無線ＬＡＮ構築時におけるサイトサーベイの作業自体について効率化が望まれている。例えば、無線ＬＡＮアクセスポイントを仮置きした後、当該施設内の各場所で電波強度が測定されるが、基本的には測定者が小型端末等を使用エリアごとに持ち歩き、小型端末に画面表示された電界強度に基づいて、電界強度分布が測定されている。
【０００７】
そこで、サイトサーベイにおいて手動で実施される部分を自動化して効率化を図る方法も開発されている。
【０００８】
例えば、特許文献１では、位置検出部と電界強度検出部と検出データ処理部及び作図データ処理部を搭載した台車で測定領域を走行し、走行中に台車の二次元的な位置とその位置における電界強度を検出し、検出された位置と電界強度とを対応付けることにより、二次元的な電界強度分布を画像化するものが開示されている。これにより、二次元的な電界強度分布の作図を自動化している。
【先行技術文献】
【特許文献】
【０００９】
特開２００６－１２５９５１号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
尚、無線ＬＡＮアクセスポイントを各所に設置して施設内の電波強度を測定する場合、無線ＬＡＮアクセスポイント自体を順次移動させながら、その都度測定を行うことになる。通常、無線ＬＡＮアクセスポイントは作業者が持って運び、設置台となるものがあればそれを利用して置くことができるが、そのような設置台がない場合や、また室内の高い位置に置く必要がある場合には、作業者が手で無線ＬＡＮアクセスポイントを支えなければならなかった。
（【００１１】以降は省略されています）
