公開番号2025062443
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171530
出願日2023-10-02
発明の名称電池の製造方法
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 10/04 20060101AFI20250407BHJP(基本的電気素子)
要約【課題】電解液の注液作業の効率が改善される新規な電池の製造方法が提供される。
【解決手段】外装体11の内部空間に電極体12と、表面に溝が形成されたプレート13と、を配置する工程と、前記電極体12及び前記プレート13の少なくとも一部が電解液141に浸るように、前記外装体11に電解液14を供給する工程と、を含む、電池の製造方法。
【選択図】図1
特許請求の範囲【請求項１】
外装体の内部空間に電極体と、表面に溝が形成されたプレートと、を配置する工程と、
前記電極体及び前記プレートの少なくとも一部が電解液に浸るように、前記外装体に電解液を供給する工程と、を含む、電池の製造方法。
続きを表示（約 270 文字）【請求項２】
前記プレートの溝の方向は液面に対して垂直な方向である、請求項１に記載の電池の製造方法。
【請求項３】
前記プレートの溝が形成された面が、前記電極体の端面と接した状態である、請求項１又は請求項２に記載の電池の製造方法。
【請求項４】
前記プレートの溝に沿って前記電解液の少なくとも一部を液面よりも上の領域に移動させることを含む、請求項１又は請求項２に記載の電池の製造方法。
【請求項５】
前記外装体の内部空間を減圧することを含む、請求項１又は請求項２に記載の電池の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池の製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
液体の電解質（電解液）を用いる電池の製造工程においては、電極活物質を含む電極に電解液を浸透させる注液作業が行われる。
電池の電極は、エネルギー密度を高めるために高圧でプレスする処理が行われる場合がある。電極をプレスすることによって電極内の電極活物質の充填密度が高まると、電解液の浸透性が低下する。電解液の浸透性の低下は、注液作業の効率を低下させる原因となっている。
【０００３】
注液作業時の電解液の浸透性を高める方策として、特許文献１には、電極又はセパレータの表面に設けた溝を電解液の流通路として利用することが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－１５７７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の方法は、電極又はセパレータの表面に溝を設ける工程を必要とするため、電池の製造工程全体の効率が低下するおそれがある。また、電極に溝を設けることによって電池のエネルギー密度が低下するおそれがある。
本開示の一実施形態は、電解液の注液作業の効率が改善される新規な電池の製造方法を目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための手段には、以下の実施態様が含まれる。
＜１＞外装体の内部空間に電極体と、表面に溝が形成されたプレートと、を配置する工程と、
前記電極体及び前記プレートの少なくとも一部が電解液に浸るように、前記外装体に電解液を供給する工程と、を含む、電池の製造方法。
＜２＞前記プレートの溝の方向は液面に対して垂直な方向である、＜１＞に記載の電池の製造方法。
＜３＞前記プレートの溝が形成された面が、前記電極体の端面と接した状態である、＜１＞又は＜２＞に記載の電池の製造方法。
＜４＞前記プレートの溝に沿って前記電解液の少なくとも一部を液面よりも上の領域に移動させることを含む、＜１＞～＜３＞のいずれか１項に記載の電池の製造方法。
＜５＞前記外装体の内部空間を減圧することを含む、＜１＞～＜４＞のいずれか１項に記載の電池の製造方法。
【発明の効果】
【０００７】
本開示の一実施形態によれば、電解液の注液作業の効率が改善される新規な電池の製造方法が提供される。
【図面の簡単な説明】
【０００８】

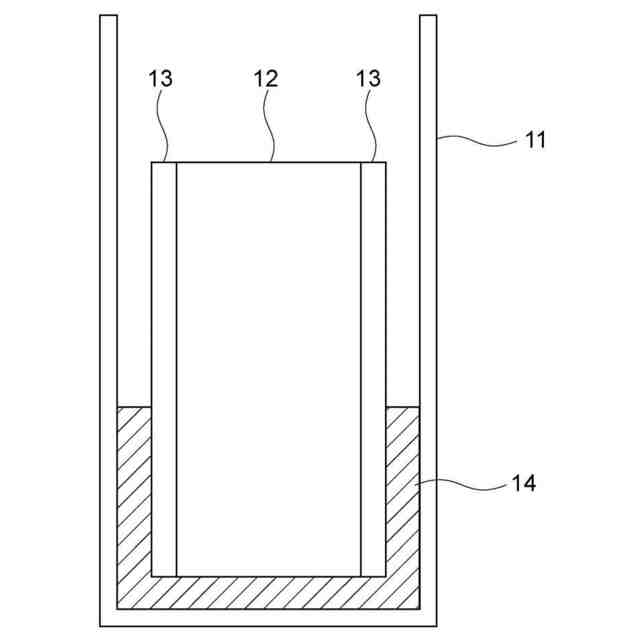

電池の製造方法の一例を概略的に示す図である。
電池モジュールの電気自動車への適用例を概略的に示す図である。

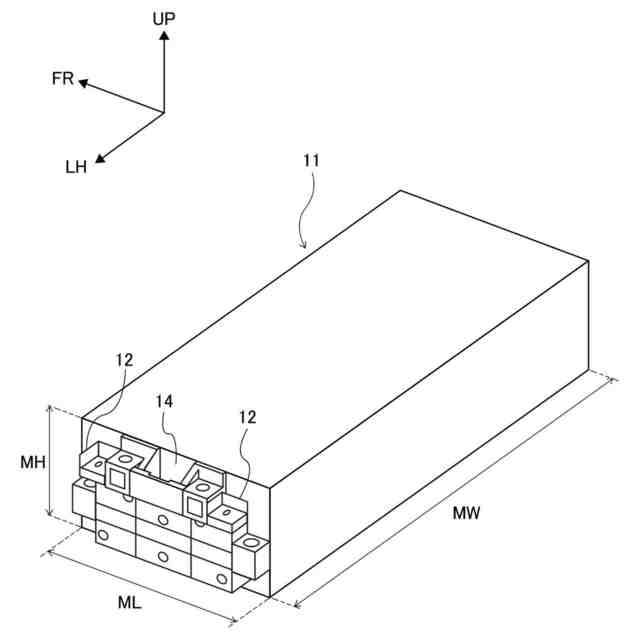

電池モジュールの構成の一例を概略的に示す図である。

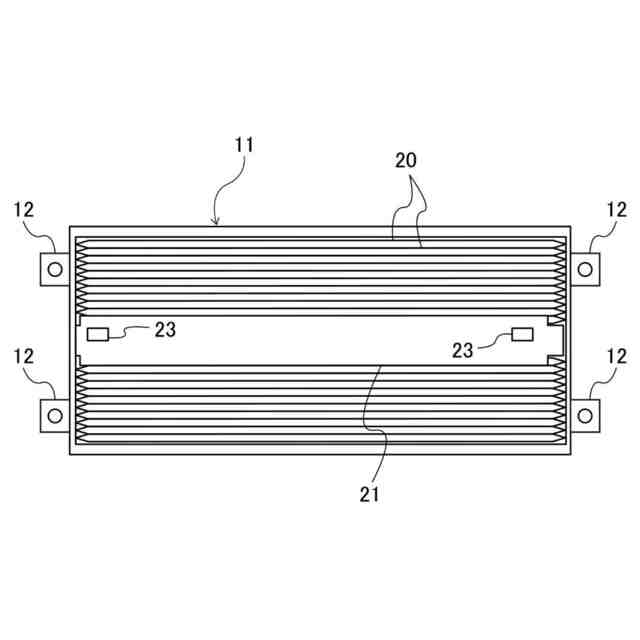

電池モジュールの構成の一例を概略的に示す図である。
電池モジュールに含まれる電池セルの構成の一例を概略的に示す図である。
【発明を実施するための形態】
【０００９】
本開示において、「～」を用いて示された数値範囲は、「～」の前後に記載される数値をそれぞれ最小値及び最大値として含む範囲を意味する。
本開示に段階的に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよい。本開示に記載されている数値範囲において、ある数値範囲で記載された上限値又は下限値は、実施例に示されている値に置き換えてもよい。
本開示において、「工程」という語は、独立した工程だけでなく、他の工程と明確に区別できない場合であっても、その工程の所期の目的が達成されれば、本用語に含まれる。
本開示において実施形態を図面を参照して説明する場合、当該実施形態の構成は図面に示された構成に限定されない。また、各図における部材の大きさは概念的なものであり、部材間の大きさの相対的な関係はこれに限定されない。
【００１０】
本開示の電池の製造方法は、
外装体の内部空間に電極体と、表面に溝が形成されたプレートと、を配置する工程と、
電極体及びプレートの少なくとも一部が電解液に浸るように、前記外装体に電解液を供給する工程と、を含む。
（【００１１】以降は省略されています）
