公開番号2025061525
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025008276,2023222677
出願日2025-01-21,2019-06-07
発明の名称集積回路
出願人株式会社ワコム
代理人弁理士法人そらおと
主分類G06F 3/041 20060101AFI20250403BHJP(計算;計数)
要約【課題】タッチICが外部プロセッサからの制御に基づいてペン検出を行えるようにする。
【解決手段】本発明は、センサ電極群に誘導される電荷に基づいてペンから送信されたペン信号を検出するペン検出を実行する集積回路であって、ペン検出により検出されたペンの状態を示す情報を含むペンデータを外部プロセッサに対して送信し、ペンデータに基づいて外部プロセッサが生成する、集積回路がペン検出を行うために使用するペン検出用各種パラメータの制御内容を含むペン制御データを外部プロセッサから受信し、外部プロセッサから受信したペン制御データに含まれる制御内容に基づいてペン検出用各種パラメータを制御する集積回路である。

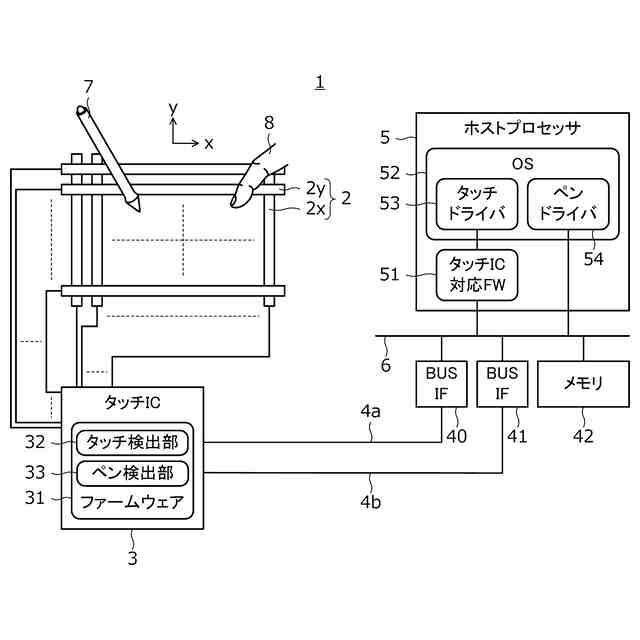

【選択図】図1
特許請求の範囲【請求項１】
センサ電極群に誘導される電荷に基づいてペンから送信されたペン信号を検出するペン検出を実行する集積回路であって、
前記ペン検出により検出された前記ペンの状態を示す情報を含むペンデータを外部プロセッサに対して送信し、
前記ペンデータに基づいて前記外部プロセッサが生成する、前記集積回路が前記ペン検出を行うために使用するペン検出用各種パラメータの制御内容を含むペン制御データを前記外部プロセッサから受信し、
前記外部プロセッサから受信した前記ペン制御データに含まれる前記制御内容に基づいて前記ペン検出用各種パラメータを制御する、
集積回路。
続きを表示（約 490 文字）【請求項２】
前記ペンが２つの送信電極のそれぞれから送信する２つの前記ペン信号のそれぞれに基づいてペン座標を導出することによって２つのペン座標を取得し、取得した前記２つのペン座標に基づいて前記ペンの傾きを導出し、
前記ペンの状態を示す情報は、前記ペンの傾きを示す傾き情報を含み、
前記ペン検出用各種パラメータは、前記ペンの傾きを補正するためのパラメータを含む、
請求項１に記載の集積回路。
【請求項３】

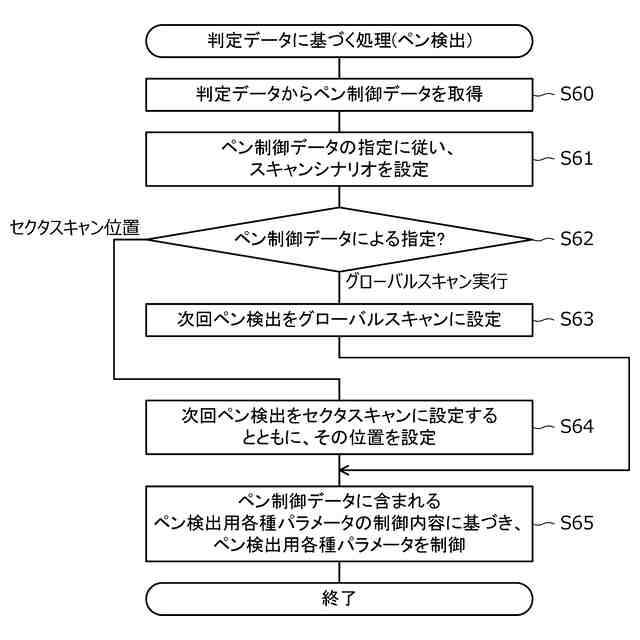

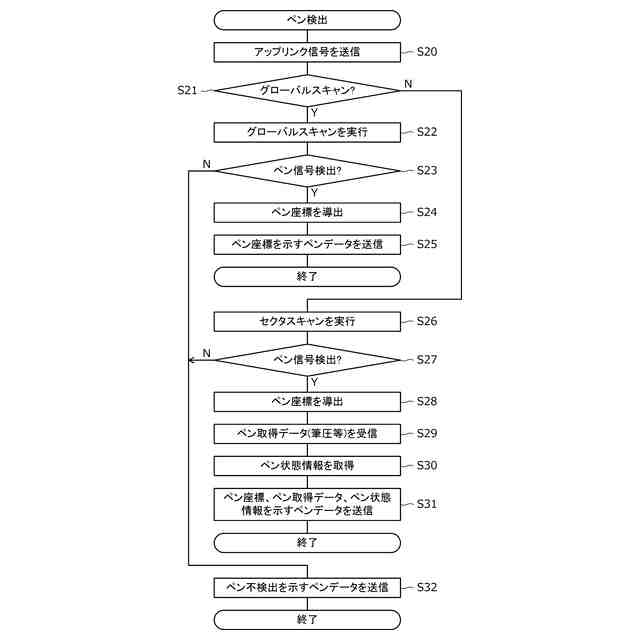

前記ペン制御データは、セクタスキャン位置を指定するデータを含み、
前記集積回路は、前記ペン制御データに含まれる前記セクタスキャン位置を指定するデータに従い、次回の前記ペン検出の位置を設定する、
請求項１に記載の集積回路。
【請求項４】
前記ペン制御データは、指を検出するタッチ検出と前記ペン検出の実行比率を示すスキャンシナリオを含み、
前記集積回路は、前記ペン制御データに含まれる前記スキャンシナリオに従い、前記タッチ検出及び前記ペン検出を実行する、
請求項１に記載の集積回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タッチＩＣ及び外部プロセッサを含むシステムで実行される方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
タッチ面内における指や電子ペンの位置を検出する位置検出システムにおいて位置検出処理を実行するのは、通常、タッチＩＣである。しかしながら、近年ではジェスチャー認識などの複雑な処理を含む位置検出処理が求められるようになってきており、メモリ容量やプロセッサ処理能力などの計算機資源が少ない簡易な構成のタッチＩＣでは対応が難しくなってきている。そこで、外部プロセッサ（ＣＰＵ、ＧＰＵ，ＤＳＰ，ＡＩプロセッサ等のタッチＩＣと異なる集積回路）を追加し、これまでタッチＩＣで行われていた位置検出処理を外部プロセッサに肩代わりさせるシステムの検討が始まっている。この種のシステムによれば、外部プロセッサの潤沢な計算機資源を用いて、タッチＩＣにより取得されたフレームデータ（１タッチ面分の検出データ）に基づくジェスチャ認識等の高度な処理を実行することが可能となる。
【０００３】
特許文献１，２には、そのようなシステムの一例が開示されている。具体的に説明すると、特許文献１の図３には、タッチＩＣ（３０４）から外部プロセッサであるＧＰＵ（３０８）にフレームデータを供給し、ＧＰＵ（３０８）によりタッチ位置を計算するシステムが開示されている。また、特許文献２の図１には、タッチＩＣをソース側とし、ＤＳＰである外部プロセッサをシンク側としたタッチデータの通信インタフェースを有するシステムが開示されている。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１７／０２５５３２０号明細書
米国特許出願公開第２０１６／０１７０５４８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１，２に記載のシステムにおいては、タッチＩＣに外部プロセッサによる処理の結果が還元されない。そうすると、タッチＩＣによるタッチ検出やペン検出の動作のために外部プロセッサによる処理の結果を利用することができないので、改善が必要とされている。
【０００６】
また、タッチＩＣで検出された位置や筆圧などのデータは後段のホストプロセッサに送られ、そこでインクデータの生成などに使用されることになるが、外部プロセッサを追加する場合、ホストプロセッサは、それまでタッチＩＣから一括して得ていたデータの一部を外部プロセッサから取得しなければならなくなる。そうすると、ホストプロセッサの実装にも影響が及ぶことになってしまうので、ホストプロセッサの実装を変更せずに外部プロセッサを追加できるようにすることが必要とされている。
【課題を解決するための手段】
【０００７】

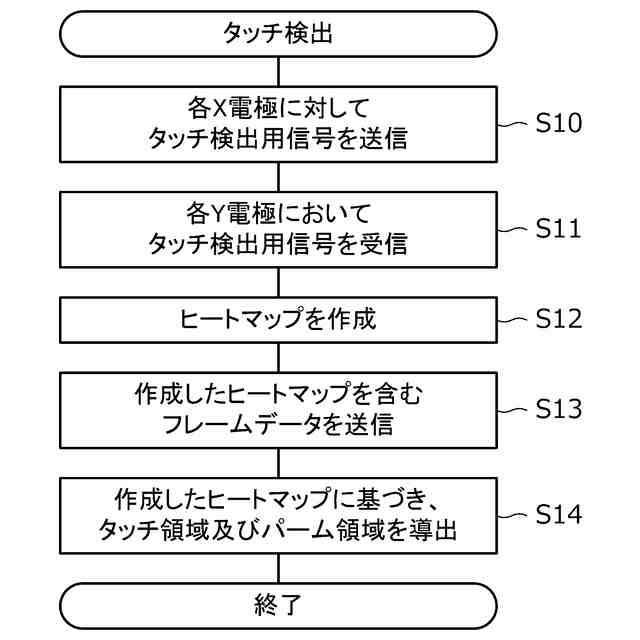

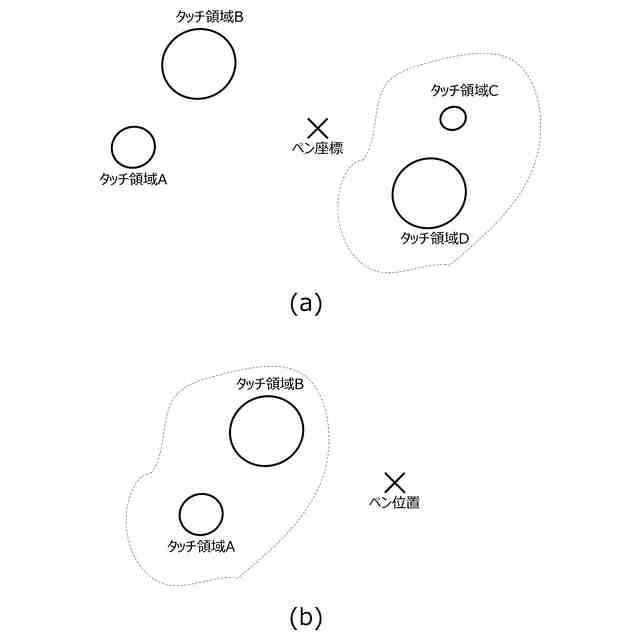

本発明の第１の側面による方法は、タッチ検出を実行するタッチＩＣと前記タッチＩＣと異なる外部プロセッサとを含むシステムで実行される方法であって、前記システムは、前記タッチＩＣに接続されたセンサ電極群と、前記タッチＩＣと前記外部プロセッサとを接続する第１のバスと、をさらに含み、前記タッチＩＣは、前記センサ電極群の２次元位置ごとの検出レベルを示すフレームデータを生成し、前記第１のバスを介して前記外部プロセッサに供給し、前記外部プロセッサは、前記フレームデータに基づいて所定の処理を行った結果である判定データを前記タッチＩＣに還元し、前記タッチＩＣは、前記判定データに基づく動作を実行する、方法である。
【０００８】
本発明の第２の側面による方法は、上記第１の側面による方法において、前記外部プロセッサは、前記第１のバスを介して前記判定データを前記タッチＩＣに還元し、前記外部プロセッサは、前記タッチＩＣを補助するためのＡＩコプロセッサであり、前記システムは、前記タッチＩＣとホストプロセッサとを接続する第２のバスをさらに含み、前記タッチＩＣは、前記判定データに含まれるタッチ座標を前記第２のバスを介して前記ホストプロセッサにレポートする、方法である。
【発明の効果】
【０００９】

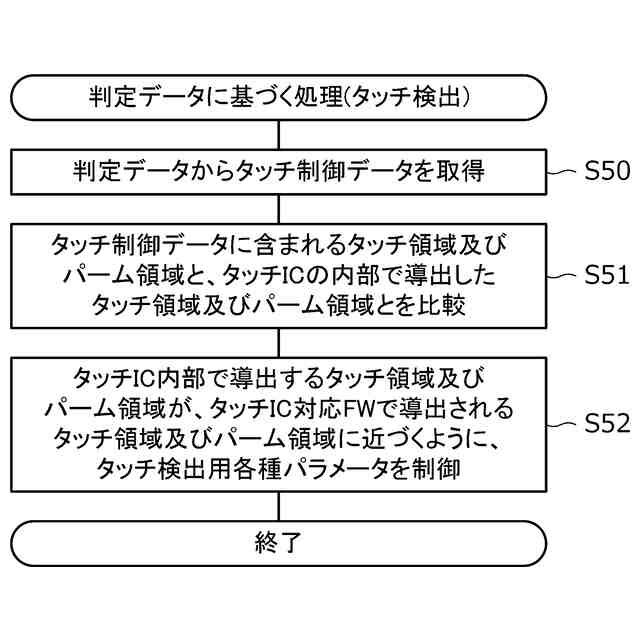

本発明の第１の側面によれば、外部プロセッサによる処理の結果である判定データを外部プロセッサからタッチＩＣに還元しているので、タッチＩＣは、外部プロセッサによる処理の結果を利用することが可能になる。
【００１０】
本発明の第２の側面によれば、ＡＩコプロセッサで導出されたタッチ座標をタッチＩＣ経由でホストプロセッサに供給しているので、ホストプロセッサの実装を変更せずに外部プロセッサを追加することが可能になる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
