公開番号2025060461
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024167288
出願日2024-09-26
発明の名称電波制御構造、電波制御体および窓材
出願人積水化学工業株式会社
代理人弁理士法人三枝国際特許事務所
主分類H01Q 15/14 20060101AFI20250403BHJP(基本的電気素子)
要約【課題】1つの電波制御体で、複数の周波数帯域の電波を制御することができる電波制御体を提供する。
【解決手段】電波制御構造10は、導体により構成された分割リング共振部4と、分割リング共振部4を囲みかつ当該分割リング共振部4から離れており、導体により構成された複数の囲み部5と、を含む導体パターン3を有し、導体パターン3が複数配置されている。
【選択図】図1
特許請求の範囲【請求項１】
導体により構成された分割リング共振部と、
前記分割リング共振部を囲みかつ当該分割リング共振部から離れており、導体により構成された囲み部と、を含む導体パターンを有し、
前記導体パターンが複数配置されている、
電波制御構造。
続きを表示（約 1,100 文字）【請求項２】
各々の前記囲み部の導体部分の最小幅は、各々の前記分割リング共振部の導体部分の最小幅よりも小さい、
請求項１に記載の電波制御構造。
【請求項３】
前記囲み部の最大辺Ｌ
ｍａｘ
と、
隣り合う前記囲み部間の最小距離Ｌ
ｍｉｎ
と、は、

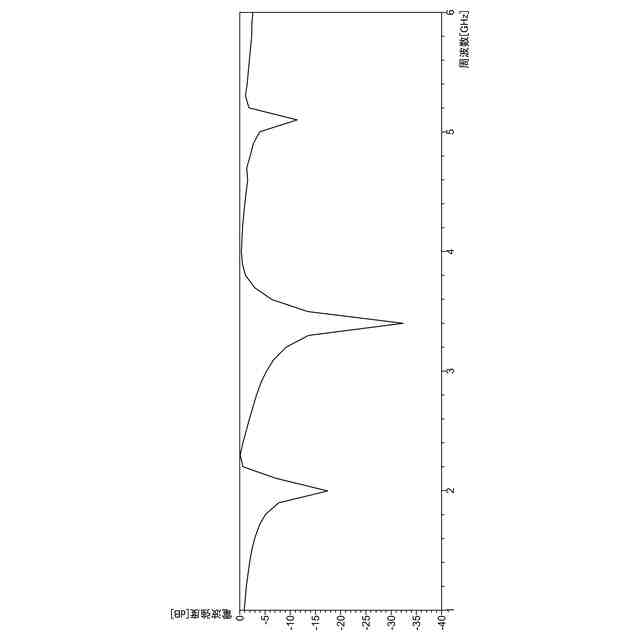

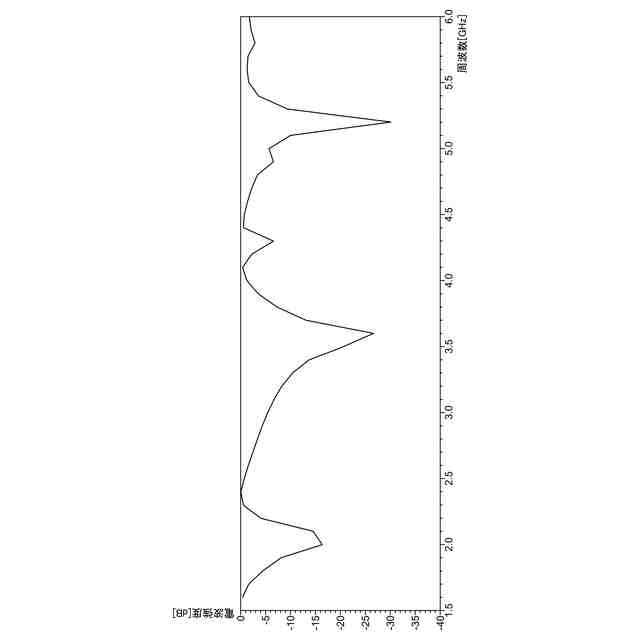

前記電波制御構造に入射する電波の周波数が３．５ＧＨｚである場合、下記式（１）を満たし、
前記電波の周波数が３．７ＧＨｚである場合、下記式（２）を満たし、
前記電波の周波数が４．５ＧＨｚおよび４．７ＧＨｚである場合、下記式（３）を満たす、請求項１に記載の電波制御構造。
式（１）：Ｌ
ｍｉｎ
／Ｌ
ｍａｘ
≧０．４
式（２）：Ｌ
ｍｉｎ
／Ｌ
ｍａｘ
≧０．９
式（３）：Ｌ
ｍｉｎ
／Ｌ
ｍａｘ
≧４．０
【請求項４】
各々の前記囲み部は、周方向において分割されることなく連続している、
請求項１に記載の電波制御構造。
【請求項５】
各々の前記分割リング共振部は、当該分割リング共振部の重心を中心とした回転対称に形成されている、
請求項１に記載の電波制御構造。
【請求項６】
前記分割リング共振部は、ギャップを介して分割された分割部を有しており、
前記分割部は、
前記ギャップに沿って延びる第１部分と、
前記第１部分に対し、前記ギャップを介して平行に延びる第２部分と、
を有する、
請求項１に記載の電波制御構造。
【請求項７】
前記第１部分は、前記第１部分の長手方向に同幅であり、
前記第２部分は、前記第２部分の長手方向に同幅である、
請求項６に記載の電波制御構造。
【請求項８】
前記第１部分は、前記分割リング共振部における第１基部から、前記第１基部に交差する方向に突き出しており、
前記第２部分は、前記分割リング共振部における第２基部から、前記第２基部に交差する方向に突き出している、
請求項７に記載の電波制御構造。
【請求項９】

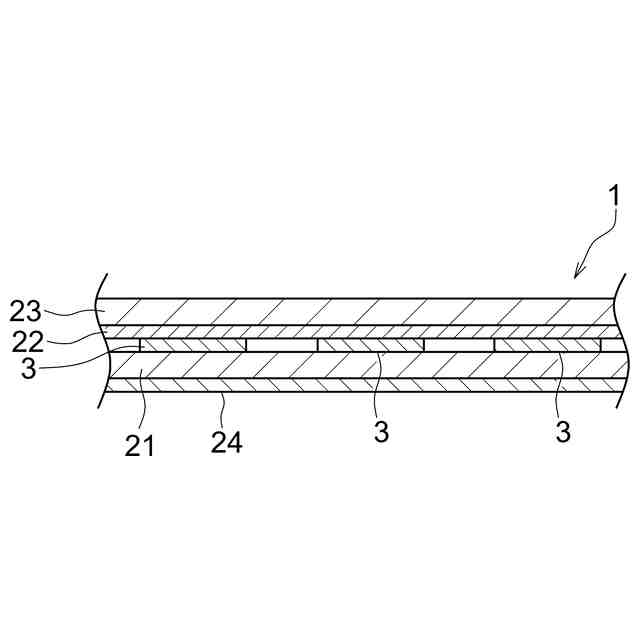

基材を有し、
請求項１～８のいずれかに記載の電波制御構造が、前記基材上に設けられる、電波制御体。
【請求項１０】

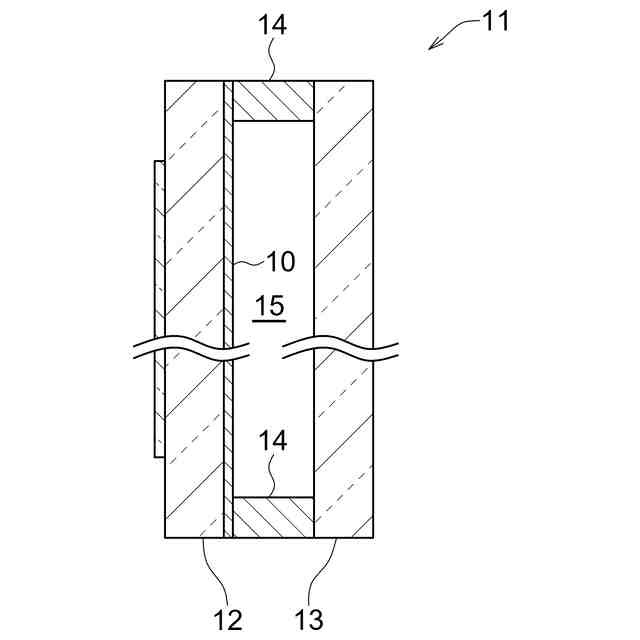

少なくとも２枚以上の透明板が気体層を介して配置され、
請求項１～８のいずれかに記載の電波制御構造が、前記透明板のいずれかにおける前記気体層の側の表面上に設けられる、窓材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電波制御構造、電波制御体および窓材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば、ビルが密集する土地において見通しのよい場所では、複数の周波数帯域の電波（例えば、キャリア波）が様々な方向から伝播している。複数の周波数帯域の電波が衝突すると、電波同士が干渉をして、例えば、携帯電話であれば、発信又は着信ができなかったり、通話が不安定になったりすることがある。そのため、電波制御体によって、特定の周波数の電波を遮断したり、透過させたりすることで、通信機器を使用する室内の電波環境を整えることが求められている。
【０００３】
特許文献１には、電波制御体の一態様（特許文献１では、アンテナ装置）が開示されている。特許文献１のアンテナ装置では、複数の周波数選択板を重ねることで、複数の周波数帯域の電波を、送受信することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－８６９５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、厚さ方向に複数の周波数選択板を重ねる必要があり、設置場所に制約がある。
【０００６】
本発明は、上記事情に鑑みてなされ、１つの電波制御体で、複数の周波数帯域の電波を制御することができる電波制御体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明は、次の項に記載の主題を包含する。
【０００８】
項１．導体により構成された分割リング共振部と、
前記分割リング共振部を囲みかつ当該分割リング共振部から離れており、導体により構成された囲み部と、を含む導体パターンを有し、
前記導体パターンが複数配置されている、電波制御体。
【０００９】
項２．各々の前記囲み部の導体部分の最小幅は、各々の前記分割リング共振部の導体部分の最小幅よりも小さい、項１に記載の電波制御体。
【００１０】
項３．前記囲み部の最大辺Ｌ
ｍａｘ
と、
隣り合う前記囲み部間の最小距離Ｌ
ｍｉｎ
と、は、
前記電波制御構造に入射する電波の周波数が３．５ＧＨｚである場合、下記式（１）を満たし、
前記電波の周波数が３．７ＧＨｚである場合、下記式（２）を満たし、
前記電波の周波数が４．５ＧＨｚおよび４．７ＧＨｚである場合、下記式（３）を満たす、項１または項２に記載の電波制御構造。
式（１）：Ｌ
ｍｉｎ
／Ｌ
ｍａｘ
≧０．４
式（２）：Ｌ
ｍｉｎ
／Ｌ
ｍａｘ
≧０．９
式（３）：Ｌ
ｍｉｎ
／Ｌ
ｍａｘ
≧４．０
（【００１１】以降は省略されています）
