公開番号2025059932
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170341
出願日2023-09-29
発明の名称トリガー式吐出器
出願人株式会社吉野工業所
代理人個人
主分類B65D 55/02 20060101AFI20250403BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シュリンクフィルムを用いずにトリガーの不正操作をしたか否かが確認できるトリガー式吐出器を提供する。
【解決手段】容器体100への装着キャップ4より前方側に、前後方向への揺動可能なトリガー部14を配備させた吐出器本体2と、この吐出器本体2の前方側に配設されたノズル部18と、前記吐出器本体2に取り付けられ、前記装着キャップ4及び前記トリガー部14の間の空所Eに前記トリガー部14の未操作の状態で水平方向に配置された介装体44を有するタンパーエビデント部材20とを具備する。前記介装体44は、前後方向に長く、その後端を前記装着キャップ4と連係して支持された固定用端部46としている。そして、前記トリガー部14の操作により、前記固定用端部46から前方へ延びる状態から、前下方へ傾き、回復不能に変位するように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
液体が収容する容器体(１００)へ装着するための装着キャップ(４)を有し、この装着キャップ(４)より前方側に、前後方向への揺動可能なトリガー部(１４)を配備させた吐出器本体(２)と、
この吐出器本体(２)の前方側に配設され、前記容器体(１００)内の液体を噴射するノズル孔(１９)を開口するノズル部(１８)と、
前記吐出器本体(２)に取り付けられ、前記装着キャップ(４)及び前記トリガー部(１４)の間の空所(Ｅ)に前記トリガー部(１４)の未操作の状態で水平方向に配置された介装体(４４)を有するタンパーエビデント部材(２０)と、を具備し、
前記介装体(４４)は、前後方向に長い形状を有し、その後端を前記装着キャップ(４)と連係して支持された固定用端部(４６)としており、前記トリガー部(１４)の操作により、前記固定用端部(４６)から前方へ延びる状態から、前下方へ傾き、回復不能に変位するように構成したことを特徴とする、トリガー式吐出器。
続きを表示（約 1,100 文字）【請求項２】
前記タンパーエビデント部材(２０)は、前記装着キャップ(４)の周囲に装備された外装体(２２)と、この外装体(２２)から前記固定用端部(４６)と連続する易変形部(４０)を介して前方へ突設した前記介装体(４４)とで形成されており、
前記易変形部(４０)は、前記トリガー部(１４)の操作によって、前記介装体(４４)の前端部である摺動用端部(４８)が前記トリガー部(１４)に沿って下方へ摺動することにより、復元不能に塑性変形することを特徴とする、請求項１に記載のトリガー式吐出器。
【請求項３】
前記易変形部(４０)は、前記固定用端部(４６)と前記外装体(２２)との間に、前記介装体(４４)の幅方向に相互に離間して配置された複数の弱化部(４１、４２)として形成されており、これら弱化部(４１、４２)以外の部分において、前記固定用端部(４６)と前記外装体(２２)との間には、スリット(４３)が穿設されていることを特徴とする、請求項２に記載のトリガー式吐出器。
【請求項４】

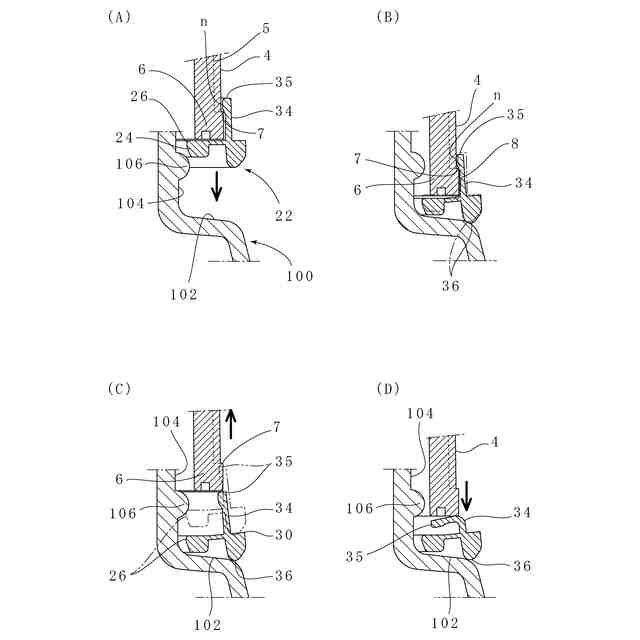

前記タンパーエビデント部材(２０)は、前記容器体(１００)の肩部(１０２)から立設させた口頸部(１０４)へ装着する前記装着キャップ(４)の周囲に装備された外装体(２２)を備えており、
前記外装体(２２)は、前記装着キャップ(４)の下端側の外周面(８)に隣接した開封前姿勢で配備された柔軟なタンパーエビデント用突部(３４)を有し、
このタンパーエビデント用突部(３４)は、前記口頸部(１０４)に前記装着キャップ(４)を装着する際に、前記外装体(２２)が前記肩部(１０２)に圧接され、当該圧接箇所で上外方への応力を受けることにより、内方へ付勢され、かつ、前記口頸部(１０４)から前記装着キャップ(４)を離脱させると、前記開封前姿勢から内方へ傾いたままになるように形成されていることを特徴とする、請求項１から請求項３の何れかに記載のトリガー式吐出器。
【請求項５】
前記外装体(２２)は、前記口頸部(１０４)を囲む囲成リング(２４)から外向きの支承片(２８)を介して揺動片(３０)を連設してなり、この揺動片(３０)は、上側に前記タンパーエビデント用突部(３４)をかつ下側に前記肩部(１０２)への圧接子(３６)をそれぞれ有しており、前記口頸部(１０４)への前記装着キャップ(４)の装着により、前記圧接子(３６)が前記肩部(１０２)へ圧接されることで前記タンパーエビデント用突部(３４)が前記外周面(８)に圧接され、前記装着キャップ(４)の離脱に伴い内側へ復元不能に傾動するように構成したことを特徴とする、請求項４記載のトリガー式吐出器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トリガー式吐出器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
不正行為（不正使用及び不正開封）を防ぐために、トリガー式吐出容器の全体又は一部を適当な包装材で包装することが行われている（特許文献１の段落０００２）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－９６３９２
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、シュリンクフィルムで容器を包装する工程のコストが増しているため、包装手段を用いない不正防止機構が求められていた。特許文献１には、容器体の口頸部に螺合した装着キャップを覆う封緘カバーを、装着キャップの下端に封緘バンドを用いて封緘し、封緘状態での開蓋操作を回転不能としたものが開示されている。しかしながら、前記封緘カバーは不正開封に対処する技術であり、トリガーが不正に使用されていないことを保証するものではない。また不正開封の痕跡がより明確に残るようにすることが望ましい。
【０００５】
本発明の第1の目的は、シュリンクフィルムを用いずにトリガーの不正操作の有無を確認できるトリガー式吐出器を提供することであり、第２の目的は、トリガー式吐出器において、容器体を不正に開封した痕跡がより明確に残るようにすることである。
【課題を解決するための手段】
【０００６】
第１の手段は、液体が収容する容器体１００へ装着するための装着キャップ４を有し、この装着キャップ４より前方側に、前後方向への揺動可能なトリガー部１４を配備させた吐出器本体２と、
この吐出器本体２の前方側に配設され、前記容器体１００内の液体を噴射するノズル孔１９を開口するノズル部１８と、
前記吐出器本体２に取り付けられ、前記装着キャップ４及び前記トリガー部１４の間の空所Ｅに前記トリガー部１４の未操作の状態で水平方向に配置された介装体４４を有するタンパーエビデント部材２０と、を具備し、
前記介装体４４は、前後方向に長い形状を有し、その後端を前記装着キャップ４と連係して支持された固定用端部４６としており、前記トリガー部１４の操作により、前記固定用端部４６から前方へ延びる状態から、前下方へ傾き、回復不能に変位するように構成した。
【０００７】

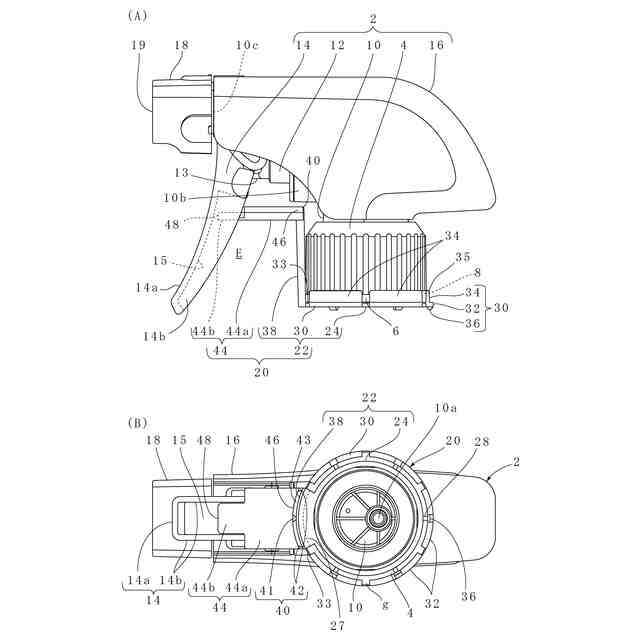

本手段では、図１（A）に示す如く、吐出器本体２の装着キャップ４に取り付けられ、トリガー部１４の未操作の状態で前記装着キャップ４及び前記トリガー部１４の間の空所Ｅに配置された介装体４４を有するタンパーエビデント部材２０を具備する。
前記介装体４４は、前後方向に長い形状を有し、その後端を前記装着キャップ４と連係して支持された固定用端部４６としており、前記トリガー部１４の操作により、前記固定用端部４６から前方へ延びる状態から、前下方へ傾き、回復不能に変位するように構成した。
この構造により、介装体の姿勢（又は所在）を視認することで、不正使用の有無を的確に判断できる。
【０００８】

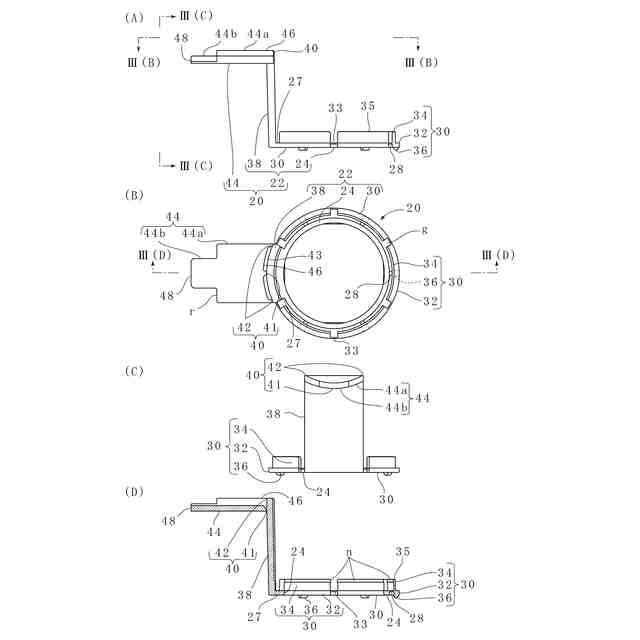

第２の手段は、第１の手段を有し、かつ前記タンパーエビデント部材２０は、前記装着キャップ４の周囲に装備された外装体２２と、この外装体２２から前記固定用端部４６と連続する易変形部４０を介して前方へ突設した前記介装体４４とで形成されており、

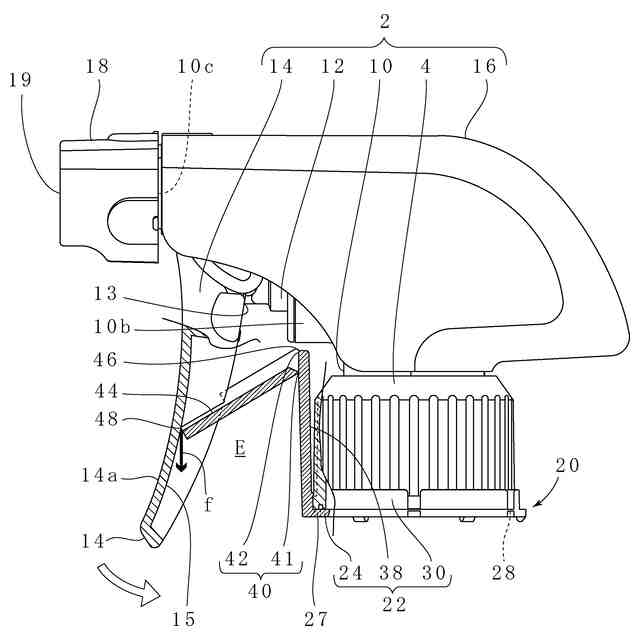

前記易変形部４０は、前記トリガー部１４の操作によって、前記介装体４４の前端部である摺動用端部４８が前記トリガー部１４に沿って下方へ摺動することにより、復元不能に塑性変形する。
【０００９】
本手段では、図１（A）に示す如く、タンパーエビデント部材２０は、前記装着キャップ４の周囲に装備された外装体２２と、この外装体２２から前記固定用端部４６と連続する易変形部４０を介して前方へ突設した前記介装体４４とで形成されている。
前記易変形部４０は、前記トリガー部１４の操作によって、前記介装体４４の前端部である摺動用端部４８が前記トリガー部１４に沿って下方へ摺動することにより、復元不能に塑性変形する。
この構造によれば、トリガー操作により介装体４４が傾斜した状態が維持されるので、不正使用の有無を確実に判断できる。
【００１０】
第３の手段は、第２の手段を有し、かつ前記易変形部４０は、前記固定用端部４６と前記外装体２２との間に、前記介装体４４の幅方向に相互に離間して配置された複数の弱化部４１、４２として形成されており、これら弱化部４１、４２以外の部分において、前記固定用端部４６と前記外装体２２との間には、スリット４３が穿設されている。
（【００１１】以降は省略されています）
