特許ウォッチ

公開番号2025059577
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169737
出願日2023-09-29
発明の名称ムチンゲルの製造方法、およびその利用
出願人国立大学法人福井大学
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類A61K 38/16 20060101AFI20250403BHJP(医学または獣医学;衛生学)
要約【課題】ムチン同士を架橋剤を用いて化学架橋することなくゲル化させるムチンゲルの製造方法であって、UV照射によって殺菌可能なムチンゲルを製造し得るムチンゲルの製造方法、およびその利用を提供する。
【解決手段】ムチンとホウ酸とを含有する原料溶液のpHを7.5以上に調節するpH調節工程を有し、上記原料溶液に含まれる上記ムチンの濃度をA[w/v%]とし、上記原料溶液に含まれる上記ホウ酸の濃度をB[mM]としたときに、式(1)の関係(Lnは、eを底とする自然対数である)を満たす、ムチンゲルの製造方法:
LnB>-0.875A+8.306・・・(1)。
【選択図】なし
特許請求の範囲【請求項１】
ムチンとホウ酸とを含有する原料溶液のｐＨを７．５以上に調節するｐＨ調節工程を有し、
上記原料溶液に含まれる上記ムチンの濃度をＡ［ｗ／ｖ％］とし、上記原料溶液に含まれる上記ホウ酸の濃度をＢ［ｍＭ］としたときに、式（１）の関係（Ｌｎは、ｅを底とする自然対数である）を満たす、ムチンゲルの製造方法：
ＬｎＢ＞－０．８７５Ａ＋８．３０６・・・（１）。
続きを表示（約 830 文字）【請求項２】
上記Ａの値が、３．０００ｗ／ｖ％以上である、請求項１に記載のムチンゲルの製造方法。
【請求項３】
上記Ｂの値が、１．０００ｍＭ以上である、請求項１に記載のムチンゲルの製造方法。
【請求項４】
ムチンとホウ酸とを含有し、かつ、ｐＨが７．５以上であるムチンゲルであって、
上記ムチンゲルに含まれる上記ムチンの濃度をＡ［ｗ／ｖ％］とし、上記ムチンゲルに含まれる上記ホウ酸の濃度をＢ［ｍＭ］としたときに、式（１）の関係（Ｌｎは、ｅを底とする自然対数である）を満たす、ムチンゲル：
ＬｎＢ＞－０．８７５Ａ＋８．３０６・・・（１）。
【請求項５】
上記Ａの値が、３．０００ｗ／ｖ％以上である、請求項４に記載のムチンゲル。
【請求項６】
上記Ｂの値が、１．０００ｍＭ以上である、請求項４に記載のムチンゲル。
【請求項７】
上記ムチンゲルの損失正接（ｔａｎδ）の値が１．０００以下である、請求項４に記載のムチンゲル：
（上記損失正接（ｔａｎδ）の値は、粘弾性測定（ひずみ：１０％）を行ったときの、角周波数１０ｒａｄ／ｓにおける値である）。
【請求項８】
上記ムチンゲルに対してＵＶ処理を行う前後における上記ムチンゲルの複素弾性率の残存率が９０．０％以上である、請求項４に記載のムチンゲル：
（上記ＵＶ処理における上記ムチンゲルに対するＵＶ総照射量は、９００ｍＷ・ｓｅｃ／ｃｍ
２
である）。
【請求項９】
請求項４に記載のムチンゲルを備える、物品。
【請求項１０】
上記物品は、ｉｎｖｉｔｒｏ評価デバイス、医薬品、医薬部外品、化粧品、基材、捕集材、医薬品ＤＤＳデバイス、凍結保存デバイス、接着剤、人工関節、眼帯、絆創膏、または、ナプキンである、請求項９に記載の物品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ムチンゲルの製造方法、およびその利用に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ムチンは、粘膜組織（例えば、眼、鼻、胃腸など）の表面に発現する糖タンパク質の１つであり、細菌およびウイルスからの保護、保水、創傷治癒、および、腸内細菌との共生などの効果を有する。ムチンゲルは、上述のムチンの効果を有することから、抗菌剤、抗ウイルス剤、培養基材などへの活用が期待されている。
【０００３】
従来から、ムチンゲルの多くは、様々な架橋剤を用い、ムチン同士を化学架橋することによって形成されている（例えば、非特許文献１～４を参照）。
【先行技術文献】
【非特許文献】
【０００４】
生産と技術,21(11),7-8
C.J.Mate,S.Mishra et al., Int.J.Biol.Macromol, 151, 2020, 677-690
K.Joyner et al., Soft Matter, 2019, 15, 9632-9639
E.Z.Casassa et al., J.Chem., 63, 1, 1986, 57-60
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述した技術は有用であるが、（ｉ）架橋剤を用いた化学架橋によってムチンの一部が変質し、ムチン本来の性質および機能に影響を及ぼし得る点、および／または、（ｉｉ）殺菌、滅菌のためのＵＶ（ultraviolet、紫外線）照射により、ムチンが変質し、ムチン本来の性質・機能に影響を及ぼし得る点、において改善の余地があった。
【０００６】
本発明の一態様は、ムチン同士を架橋剤を用いて化学架橋することなくゲル化させるムチンゲルの製造方法であって、ＵＶ照射によって殺菌可能なムチンゲルを製造し得るムチンゲルの製造方法、およびその利用を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、以下の構成を含む。
【０００８】
〔１〕ムチンとホウ酸とを含有する原料溶液のｐＨを７．５以上に調節するｐＨ調節工程を有し、
上記原料溶液に含まれる上記ムチンの濃度をＡ［ｗ／ｖ％］とし、上記原料溶液に含まれる上記ホウ酸の濃度をＢ［ｍＭ］としたときに、式（１）の関係（Ｌｎは、ｅを底とする自然対数である）を満たす、ムチンゲルの製造方法：
ＬｎＢ＞－０．８７５Ａ＋８．３０６・・・（１）。
【０００９】
〔２〕上記Ａの値が、３．０００ｗ／ｖ％以上である、〔１〕に記載のムチンゲルの製造方法。
【００１０】
〔３〕上記Ｂの値が、１．０００ｍＭ以上である、〔１〕または〔２〕に記載のムチンゲルの製造方法。

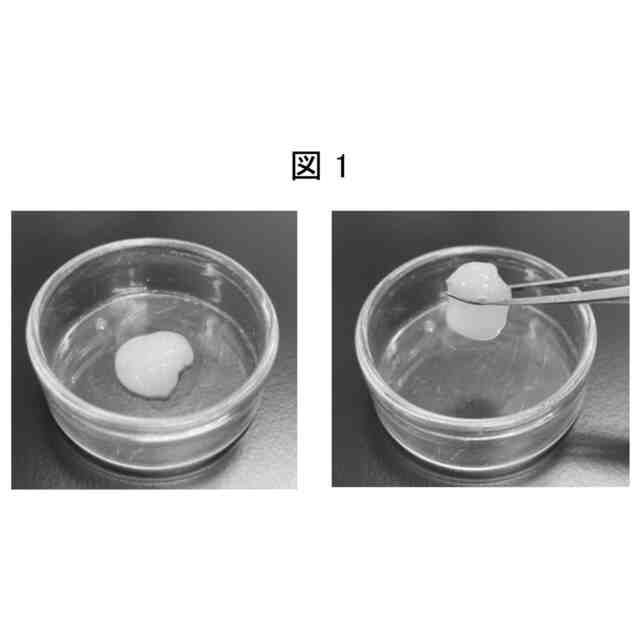

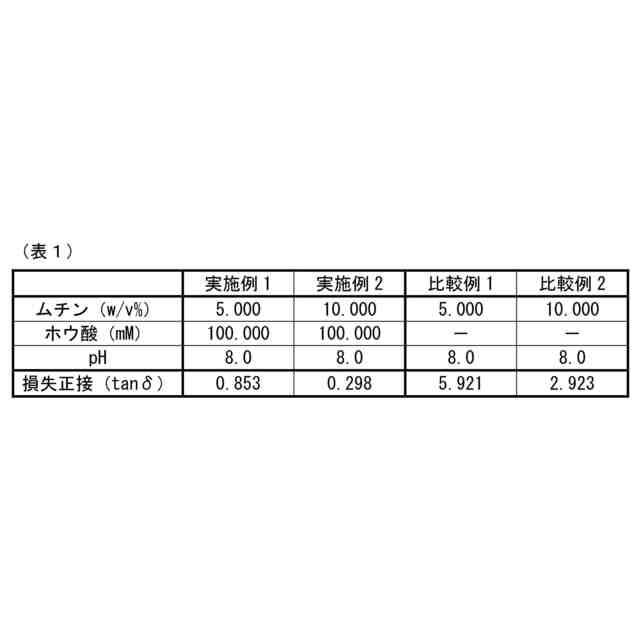

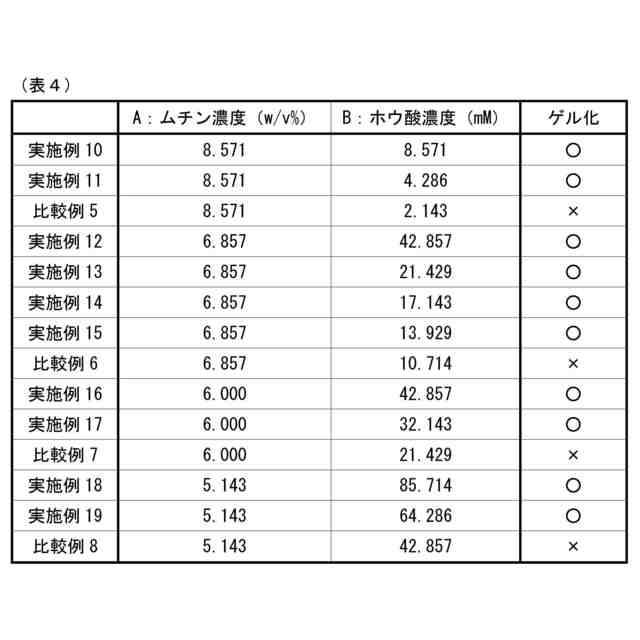

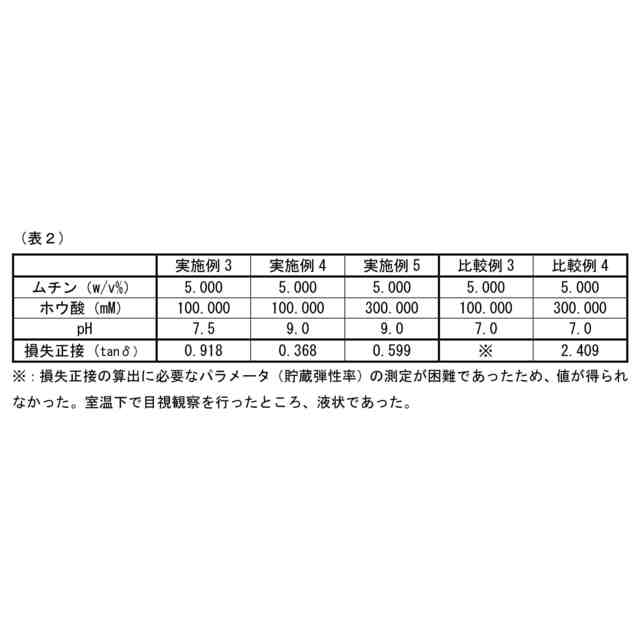

（【００１１】以降は省略されています）

関連特許
