特許ウォッチ

公開番号2025058548
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168543
出願日2023-09-28
発明の名称軟磁性合金および磁性部品
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類C22C 38/00 20060101AFI20250402BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】コアロスを低下させた磁性部品を作製できる軟磁性合金を提供する。
【解決手段】少なくともFeおよびCuを含有する軟磁性合金である。軟磁性合金は少なくとも1個のCuクラスタを含む。任意の断面において、Cuクラスタ内でCuの濃度が最も高い点を点C、点Cを通過するCuクラスタの径の中で最も長い径をCu長径、点CにおけるCuの濃度をC_maxとする。軟磁性合金のCuの濃度をC_aveとする。Cu長径上で点Cを含み、かつ、Cuの濃度が連続して(0.5×C_max)以上である部分の長さをAとする。Cu長径上で点Cを含み、かつ、Cuの濃度が連続して(2×C_ave)以上である部分の長さをBとする。軟磁性合金におけるA/Bの平均が0.40以上0.70以下である。
【選択図】図2
特許請求の範囲【請求項１】
少なくともＦｅおよびＣｕを含有する軟磁性合金であって、
前記軟磁性合金は少なくとも１個のＣｕクラスタを含み、
任意の断面において、前記Ｃｕクラスタ内でＣｕの濃度が最も高い点を点Ｃ、前記点Ｃを通過する前記Ｃｕクラスタの径の中で最も長い径をＣｕ長径、前記点ＣにおけるＣｕの濃度をＣ
max
とし、
前記軟磁性合金のＣｕの濃度をＣ
ave
とし、
前記Ｃｕ長径上で前記点Ｃを含み、かつ、Ｃｕの濃度が連続して（０．５×Ｃ
max
）以上である部分の長さをＡとし、
前記Ｃｕ長径上で前記点Ｃを含み、かつ、Ｃｕの濃度が連続して（２×Ｃ
ave
）以上である部分の長さをＢとして、
前記軟磁性合金におけるＡ／Ｂの平均が０．４０以上０．７０以下である軟磁性合金。
続きを表示（約 330 文字）【請求項２】
前記軟磁性合金におけるＡ／Ｂの分散（σ
2
）が０．１３未満である請求項１に記載の軟磁性合金。
【請求項３】
前記軟磁性合金におけるＣ
max
の平均が９．９ａｔ％以上５２．１％以下である請求項１または２に記載の軟磁性合金。
【請求項４】
前記軟磁性合金が結晶相および非晶質相を有する請求項１または２に記載の軟磁性合金。
【請求項５】
薄帯形状である請求項１または２に記載の軟磁性合金。
【請求項６】
粉末形状である請求項１または２に記載の軟磁性合金。
【請求項７】
請求項１または２に記載の軟磁性合金を含む磁性部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軟磁性合金および磁性部品に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、組成を特定の範囲内とすることでコアロスを低減させたコアが得られる合金が記載されている。
【０００３】
特許文献２には、Ｆｅ、Ｂ、ＰおよびＣｕを含み、３次元アトムプローブで測定可能な各種パラメータ、例えば、Ｃｕクラスタの密度を特定の範囲内とすることで軟磁気特性を向上させたナノ結晶軟磁性合金が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特許第３２８７４８１号公報
国際公開第２０２１／１３２２５４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、コアロスを低下させた磁性部品を作製できる軟磁性合金を提供することである。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、本発明に係る軟磁性合金は、
少なくともＦｅおよびＣｕを含有する軟磁性合金であって、
前記軟磁性合金は少なくとも１個のＣｕクラスタを含み、
任意の断面において、前記Ｃｕクラスタ内でＣｕの濃度が最も高い点を点Ｃ、前記点Ｃを通過する前記Ｃｕクラスタの径の中で最も長い径をＣｕ長径、前記点ＣにおけるＣｕの濃度をＣ
max
とし、
前記軟磁性合金のＣｕの濃度をＣ
ave
とし、
前記Ｃｕ長径上で前記点Ｃを含み、かつ、Ｃｕの濃度が連続して（０．５×Ｃ
max
）以上である部分の長さをＡとし、
前記Ｃｕ長径上で前記点Ｃを含み、かつ、Ｃｕの濃度が連続して（２×Ｃ
ave
）以上である部分の長さをＢとして、
前記軟磁性合金におけるＡ／Ｂの平均が０．４０以上０．７０以下である。
【０００７】
前記軟磁性合金におけるＡ／Ｂの分散（σ
2
）が０．１３未満であってもよい。
【０００８】
前記軟磁性合金におけるＣ
max
の平均が９．９ａｔ％以上５２．１ａｔ％以下であってもよい。
【０００９】
前記軟磁性合金が結晶相および非晶質相を有してもよい。
【００１０】
前記軟磁性合金が薄帯形状であってもよい。
（【００１１】以降は省略されています）

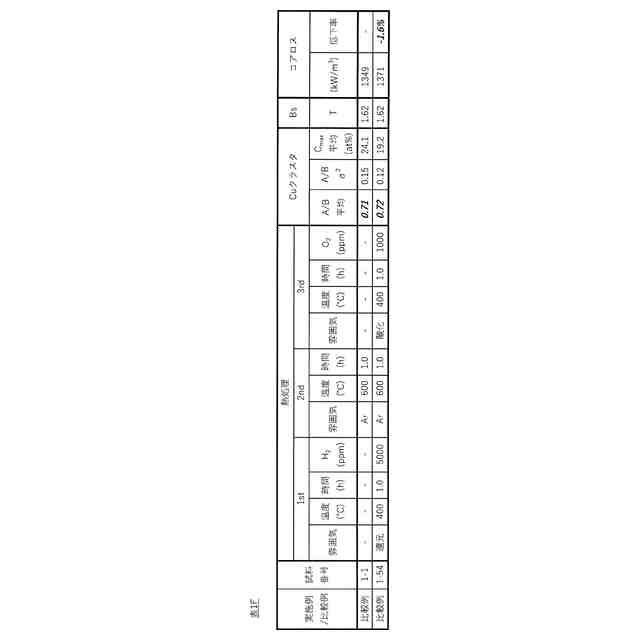

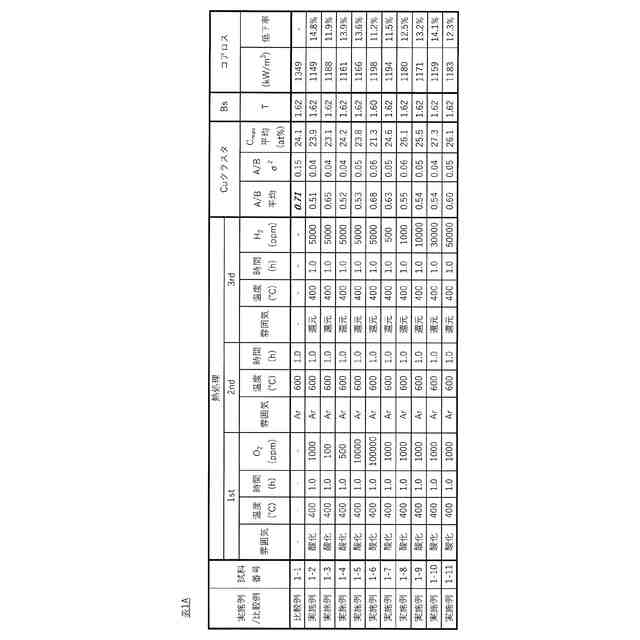

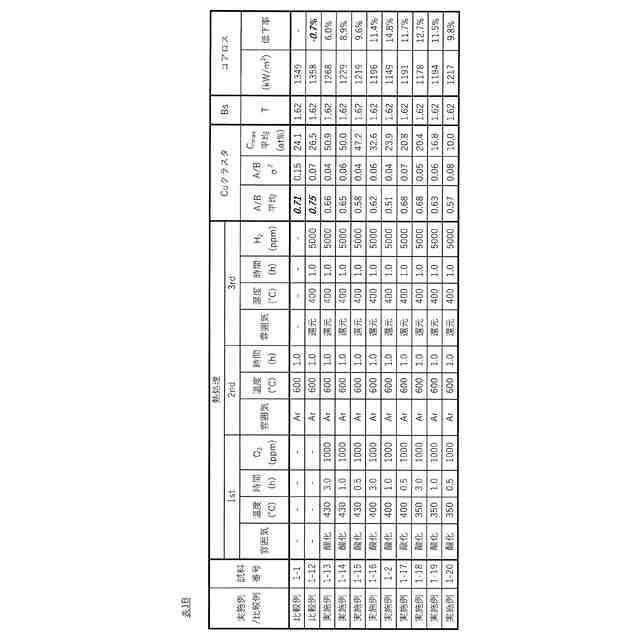

関連特許
