公開番号2025068921
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023179038
出願日2023-10-17
発明の名称コイル装置
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 27/00 20060101AFI20250422BHJP(基本的電気素子)
要約【課題】インダクタンス特性および/または直流重畳特性に優れた磁気結合型のコイル装置を提供すること。

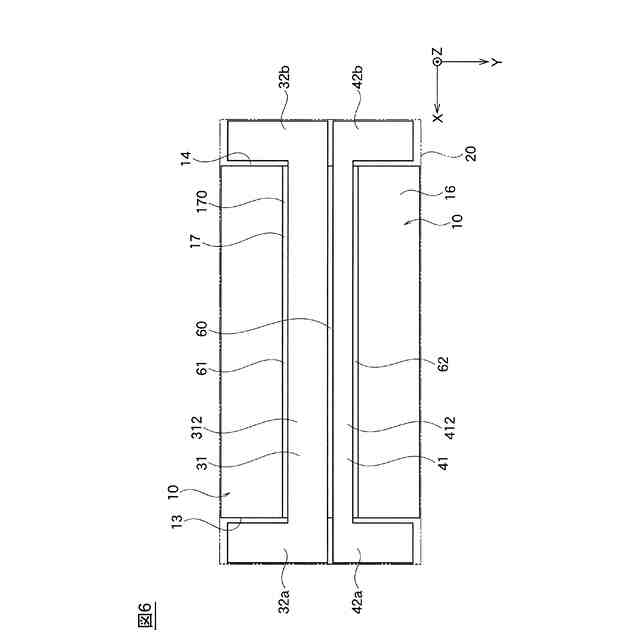

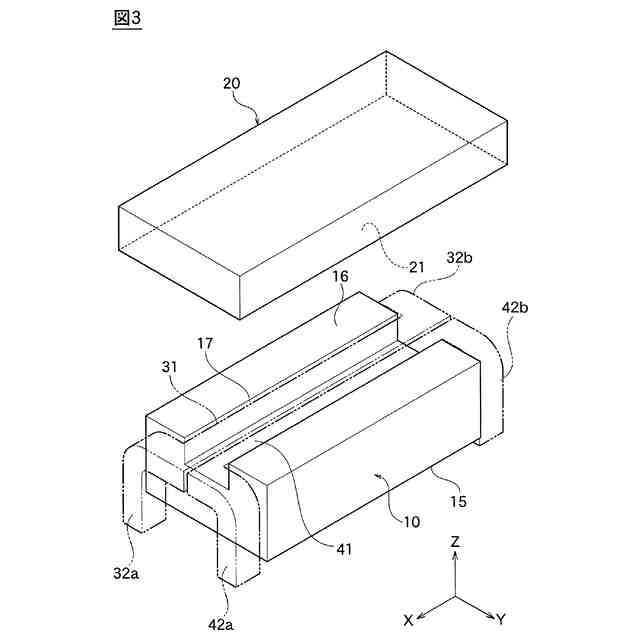

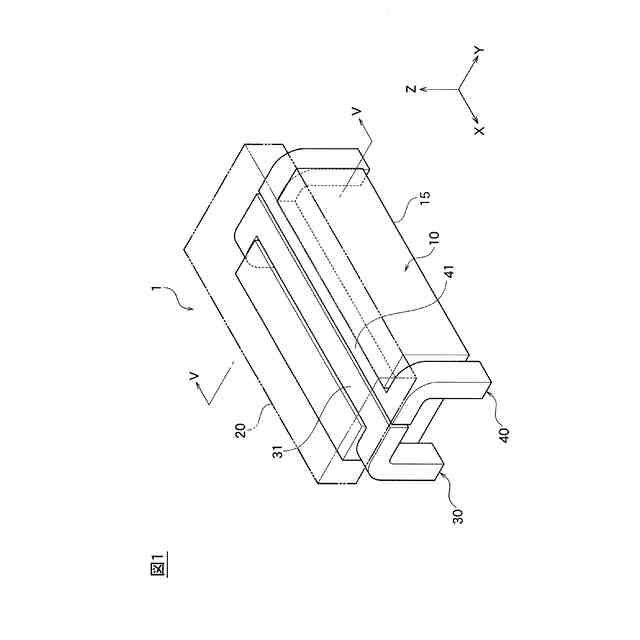

【解決手段】コイル装置1は、実装面15を有するコアと、コアの内部で実装面15に沿って延在する第1本体部31を有する第1導体と、コアの内部で実装面15に沿って延在し、第1本体部31と対向する第2本体部41を有する第2導体と、を有する。第1本体部31は、実装面15に垂直な方向に第1厚さを有する第1側面と、実装面15に平行な方向に第1幅を有する第1主面とを有する。第2本体部41は、実装面15に垂直な方向に第2厚さを有する第2側面と、実装面15に平行な方向に第2幅を有する第2主面とを有する。第1本体部31と第2本体部41とが対向する方向において、第2幅は、第1幅よりも狭い。

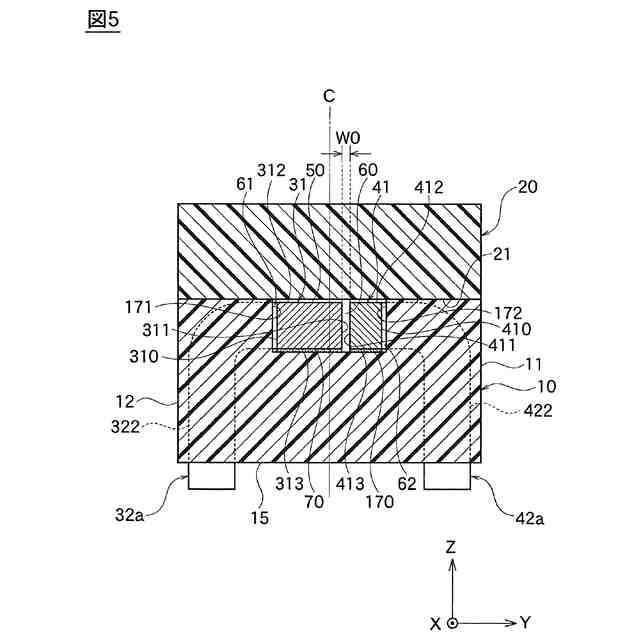

【選択図】図5
特許請求の範囲【請求項１】
実装面を有するコアと、
前記コアの内部で前記実装面に沿って延在する第１本体部を有する第１導体と、
前記コアの内部で前記実装面に沿って延在し、前記第１本体部と対向する第２本体部を有する第２導体と、を有し、
前記第１本体部は、前記実装面に垂直な方向に第１厚さを有する第１側面と、前記実装面に平行な方向に第１幅を有する第１主面とを有し、
前記第２本体部は、前記実装面に垂直な方向に第２厚さを有する第２側面と、前記実装面に平行な方向に第２幅を有する第２主面とを有し、
前記第１本体部と前記第２本体部とが対向する方向において、前記第２幅は、前記第１幅よりも狭いコイル装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１側面および前記第２側面は、前記実装面に垂直である請求項１に記載のコイル装置。
【請求項３】
前記第１導体は、前記第１本体部に連続する第１実装部を有し、
前記第２導体は、前記第２本体部に連続する第２実装部を有し、
前記第１実装部または前記第２実装部の横断面積は、前記第２本体部の横断面積よりも大きく、前記第１本体部の横断面積以下である請求項１または２に記載のコイル装置。
【請求項４】
前記第１実装部は、前記第１本体部の軸方向に第３幅を有するとともに、前記第１本体部と前記第２本体部とが対向する方向に第４幅を有し、
前記第１厚さと前記第２厚さと前記第４幅とは等しく、
前記第１厚さ、前記第２厚さおよび前記第４幅は、前記第２幅より大きく、前記第３幅以下であり、
前記第３幅は、前記第１厚さ、前記第２厚さおよび前記第４幅以上であり、前記第１幅以下である請求項３に記載のコイル装置。
【請求項５】
前記第１実装部は、前記第１本体部の軸方向に第３幅を有するとともに、前記第１本体部と前記第２本体部とが対向する方向に第４幅を有し、
前記第２実装部は、前記第２本体部の軸方向に第５幅を有するとともに、前記第１本体部と前記第２本体部とが対向する方向に第６幅を有し、
前記第３幅は、前記第５幅と等しく、
前記第４幅は、前記第６幅と等しい請求項３に記載のコイル装置。
【請求項６】
前記第１本体部と前記第２本体部とは、相互に磁気的に結合した磁気結合部を構成しており、
前記第１本体部と前記第２本体部とが対向する方向において、前記磁気結合部の中心部は、前記コアの中心部に位置する請求項１または２に記載のコイル装置。
【請求項７】
前記第１幅と前記第２幅との比は、３：１～４：１である請求項１または２に記載のコイル装置。
【請求項８】
前記第１導体は、前記第１本体部に連続し、前記コアから露出する第１実装部を有し、
前記第２導体は、前記第２本体部に連続し、前記コアから露出する第２実装部を有し、
前記第１実装部と前記第２実装部とは、前記第１本体部と前記第２本体部とが対向する方向に沿って相互に離間しつつ、前記コアの実装面側に延在している請求項１または２に記載のコイル装置。
【請求項９】
前記第１実装部は、前記第１本体部と前記第２本体部とが対向する方向に沿って延在する第１基端部と、前記第１基端部に連続し、前記実装面に向かって延在する第１脚部とを有し、
前記第２実装部は、前記第１本体部と前記第２本体部とが対向する方向に沿って、前記第１基端部とは反対側に延在する第２基端部と、前記第２基端部に連続し、前記実装面に向かって延在する第２脚部とを有し、
前記第１実装部は、前記第１基端部から前記第１脚部にかけてＬ字状に湾曲しており、
前記第２実装部は、前記第２基端部から前記第２脚部にかけてＬ字状に湾曲している請求項８に記載のコイル装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、例えば結合インダクタとしての利用が可能なコイル装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えばサーバの電源回路には、電圧レギュレータの応答速度の向上を図るため、あるいは電源回路の部品数を削減するために、結合インダクタと呼ばれるコイル装置が用いられる場合がある。この種のコイル装置として、特許文献１には、コアと、平坦面からなる第１中間部を備えた第１巻線と、平坦面からなる第２中間部を備えた第２巻線とを有するコイル装置が開示されている。第１中間部と第２中間部とは、所定の間隔で対向しており、磁気的に結合している。
【０００３】
特許文献１のコイル装置では、第１中間部および第２中間部が、コアの側面（実装面に垂直な面）に平行に配置されている。このような向きで、第１中間部および第２中間部がコアの内部に配置されることにより、コアのサイズが低減され、結合インダクタの小型低背化を図ることができる。
【０００４】
近年では、電圧レギュレータの応答速度のさらなる向上を図るため、結合インダクタの小型化だけでなく高性能化も要求されている。電圧レギュレータの応答速度の向上を図るためには、特に結合インダクタのインダクタンス特性および／または直流重畳特性等のさらなる向上が必要とされている。
【先行技術文献】
【特許文献】
【０００５】
米国特許出願公開第２０１８／００６８７７８号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示は、このような実状に鑑みてなされ、その目的は、インダクタンス特性および／または直流重畳特性に優れたコイル装置を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本開示のコイル装置は、
実装面を有するコアと、
前記コアの内部で前記実装面に沿って延在する第１本体部を有する第１導体と、
前記コアの内部で前記実装面に沿って延在し、前記第１本体部と対向する第２本体部を有する第２導体と、を有し、
前記第１本体部は、前記実装面に垂直な方向に第１厚さを有する第１側面と、前記実装面に平行な方向に第１幅を有する第１主面とを有し、
前記第２本体部は、前記実装面に垂直な方向に第２厚さを有する第２側面と、前記実装面に平行な方向に第２幅を有する第２主面とを有し、
前記第１本体部と前記第２本体部とが対向する方向において、前記第２幅は、前記第１幅よりも狭い。
【０００８】
本開示のコイル装置では、第１本体部は、実装面に垂直な方向に第１厚さを有する第１側面と、実装面に平行な方向に第１幅を有する第１主面とを有する。また、第２本体部は、実装面に垂直な方向に第２厚さを有する第２側面と、実装面に平行な方向に第２幅を有する第２主面とを有する。第１側面、第２側面、第１主面および第２主面の向きが上記の向きとなるように、第１本体部および第２本体部がコアの内部に配置されることにより、コアのサイズが低減され、コイル装置の小型低背化を図ることができる。また、第１本体部と第２本体部とは対向しているため、第１本体部と第２本体部との間の磁気結合を確保することができる。
【０００９】
特に、本開示のコイル装置では、第１本体部と第２本体部とが対向する方向において、第２幅は第１幅よりも狭い。そのため、第１幅と第２幅とが等しい場合に比べて、第２本体部の周囲には、より多くのコアの配置スペース（第１幅と第２幅の差分に応じたスペース）が形成される。これにより、第２本体部の周囲において、コアの体積が増大し、コイル装置のインダクタンス特性および／または直流重畳特性が向上する。また、第１幅と第２幅とが異なるため、第１本体部および第２本体部は、相互に異なる抵抗値を有する。これにより、第１本体部または第２本体部の抵抗値に応じて、コイル装置のインダクタンス特性および／または直流重畳特性を調整することができる。
【００１０】
前記第１側面および前記第２側面は、前記実装面に垂直でもよい。この場合、第１側面および第２側面をコアの側面（実装面に垂直な面）に平行に配置することができる。これにより、第１側面および第２側面の周囲に、より多くのコアの配置スペースを形成することができる。そのため、コイル装置のインダクタンス特性および／または直流重畳特性がさらに向上する。
（【００１１】以降は省略されています）
