発明の名称トランス部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 17/04 20060101AFI20250530BHJP(基本的電気素子)
要約【課題】損失の低減が図られたトランス部品を提供する。
【解決手段】トランス部品10では、1次コイルL1の内径面積S1が比較的大きくなるように設計されており、2次コイルL2の内径面積S2より大きくなっている。それにより、1次コイルL1の内径領域において磁束飽和が生じにくくなり、低損失のトランス部品が得られる。一方、2次コイルL2の内径面積S2は比較的小さくなるように設計されており、それにより、2次コイルL2を構成するスパイラル導体17A、17Bの線幅を十分に確保して低抵抗化が図られている。
【選択図】図2
特許請求の範囲【請求項１】
素体と、
前記素体内に設けられ、第一方向に沿うコイル軸周りに巻回された１次コイルと、
前記素体内において前記第一方向に対して直交する基板に形成され、前記第一方向において前記１次コイルと重なるとともに前記コイル軸周りに巻回されて前記１次コイルと共通の磁路を有する２次コイルと
を備え、
前記１次コイルのターン数が前記２次コイルのターン数より多く、かつ、前記１次コイルの内径面積が前記２次コイルの内径面積より大きい、トランス部品。
続きを表示（約 170 文字）【請求項２】
前記１次コイルが磁性基板上に形成されている、請求項１に記載のトランス部品。
【請求項３】
前記素体が磁性材料で構成されており、前記第一方向に関して、前記１次コイル側の素体表面を構成する磁性材料の体積が、前記２次コイル側の素体表面を構成する磁性材料の体積より大きい、請求項１または２に記載のトランス部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、トランス部品に関する。
続きを表示（約 920 文字）【背景技術】
【０００２】
下記引用文献１には、素体内に１次コイルおよび２次コイルが設けられたトランス部品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－８９７６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、トランス部品の損失について研究を重ね、磁束飽和を軽減することにより損失を低減することができる技術を新たに見出した。
【０００５】
本開示の一側面は、損失の低減が図られたトランス部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一側面に係るトランス部品は、素体と、素体内に設けられ、第一方向に沿うコイル軸周りに巻回された１次コイルと、素体内において第一方向に対して直交する基板に形成され、第一方向において１次コイルと重なるとともにコイル軸周りに巻回されて１次コイルと共通の磁路を有する２次コイルとを備え、１次コイルのターン数が２次コイルのターン数より多く、かつ、１次コイルの内径面積が２次コイルの内径面積より大きい。
【０００７】
上記トランス部品においては、２次コイルよりターン数が多い１次コイルの内径面積が２次コイルの内径面積より大きくなっており、それにより磁束飽和が軽減されており、その結果、損失の低減が図られている。
【発明の効果】
【０００８】
本開示によれば、損失の低減が図られたトランス部品が提供される。
【図面の簡単な説明】
【０００９】

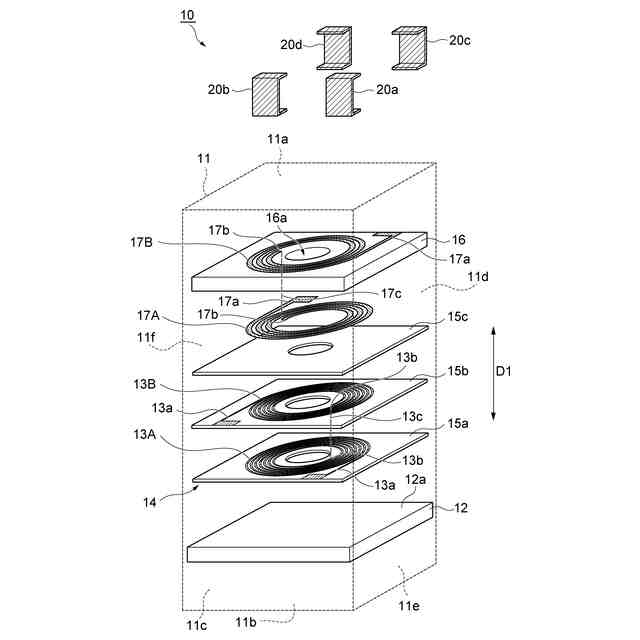

図１は、一実施形態に係るトランス部品を示した概略分解斜視図である。

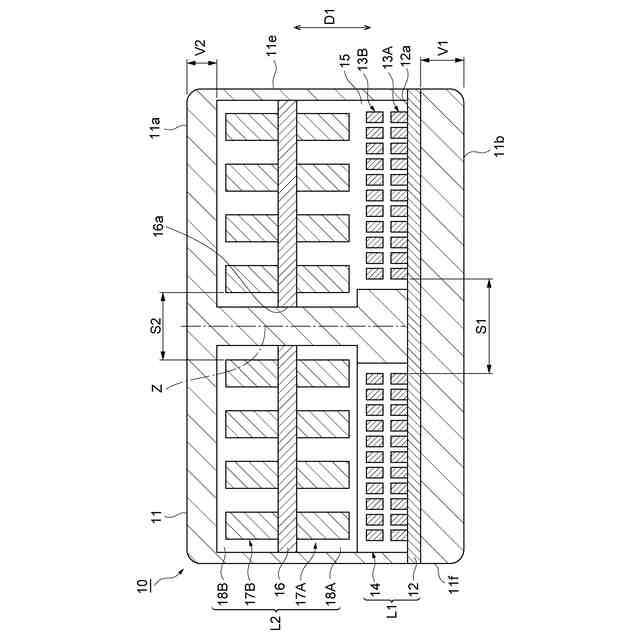

図２は、図１に示したトランス部品の概略断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して種々の実施形態および実施例について説明する。なお、各図面において同一又は相当の部分に対しては同一の符号を付し、重複する説明を省略する。
