公開番号2025099625
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216420
出願日2023-12-22
発明の名称電源装置
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 37/00 20060101AFI20250626BHJP(基本的電気素子)
要約【課題】複数のコイルが例えば近接して配置される場合に、送風機により、これらのコイルの冷却を効果的に行うことができる電源装置を提供する。
【解決手段】第1コイルと、第2コイルと、基板と、送風機と、これらを収容する筐体と、を有する電源装置であって、前記第1コイルと前記第2コイルとは直列または並列に接続されており、前記送風機における送風方向と同じ方向で前記第1コイルおよび前記第2コイルを見る視点での視界に、前記第1コイルと前記第2コイルのそれぞれの少なくとも一部が含まれる、電源装置。
【選択図】図2
特許請求の範囲【請求項１】
第１コイルと、第２コイルと、基板と、送風機と、これらを収容する筐体と、を有する電源装置であって、
前記第１コイルと前記第２コイルとは直列または並列に接続されており、
前記送風機における送風方向と同じ方向で前記第１コイルおよび前記第２コイルを見る視点での視界に、前記第１コイルと前記第２コイルのそれぞれの少なくとも一部が含まれる、
電源装置。
続きを表示（約 800 文字）【請求項２】
前記基板に配置される前記第１コイルの前記基板からの第１距離よりも、前記基板に配置される前記第２コイルの前記基板からの第２距離が大きく、
前記第２コイルは、前記第１コイルよりも、前記送風機に近い位置に配置されており、
前記送風機における前記送風方向は、前記筐体の内から外へ風を吐き出す方向である、
請求項１に記載の電源装置。
【請求項３】
前記基板に配置される前記第１コイルの前記基板からの第１距離よりも、前記基板に配置される前記第２コイルの前記基板からの第２距離が大きく、
前記第２コイルは、前記第１コイルよりも、前記送風機から遠い位置に配置されており、
前記送風機における前記送風方向は、前記筐体の外から内へ風を吐き出す方向である、
請求項１に記載の電源装置。
【請求項４】
前記基板に配置されて、前記第１コイルおよび前記第２コイルを載置する台座を備える、
請求項１から請求項３のいずれか１項に記載の電源装置。
【請求項５】
前記台座は、前記第１コイルを載置する第１載置部と、前記第２コイルを載置する第２載置部と、を有し、
前記第１載置部の前記基板からの第３距離よりも、前記第２載置部の前記基板からの第４距離が大きい、
請求項４に記載の電源装置。
【請求項６】
前記第１コイルと前記第２コイルは、共振コイルが分割されたコイルである、
請求項１から請求項３のいずれか１項に記載の電源装置。
【請求項７】
前記第１コイルは、第１コアと、前記第１コアに巻回された第１巻線と、を有し、
前記第２コイルは、第２コアと、前記第２コアに巻回された第２巻線と、を有する、
請求項１から請求項３のいずれか１項に記載の電源装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電源装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電源装置では、発熱部品であるコイルの冷却を行う構成が重要である。
例えば、特許文献１に記載されたＤＣ－ＤＣコンバータ装置では、基板において２個のコイルが連続して配置されている（特許文献１の図２を参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１４１４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、電源装置では、例えばファンを用いてコイルの冷却を行う構成が用いられている。
しかしながら、上述のような従来の技術では、２個のコイルが連続して配置されているため、例えばファンが適用された構成において、当該ファンの風が直接当たらないコイルが発生して、当該コイルの冷却を十分に行うことができずに当該コイルの巻線温度が上昇する場合が考えられる。特に、部品点数が多い構成、あるいは、高密度の部品レイアウトが用いられる構成では、各部品の温度が上昇し、コイルの巻線温度も上昇する傾向がある。
【０００５】
本開示は、このような事情を考慮してなされたもので、複数のコイルが例えば近接して配置される場合に、送風機により、これらのコイルの冷却を効果的に行うことができる電源装置を提供することを課題とする。
【課題を解決するための手段】
【０００６】
一態様は、第１コイルと、第２コイルと、基板と、送風機と、これらを収容する筐体と、を有する電源装置であって、前記第１コイルと前記第２コイルとは直列または並列に接続されており、前記送風機における送風方向と同じ方向で前記第１コイルおよび前記第２コイルを見る視点での視界に、前記第１コイルと前記第２コイルのそれぞれの少なくとも一部が含まれる、電源装置である。
【発明の効果】
【０００７】
本開示によれば、電源装置において、複数のコイルが例えば近接して配置される場合に、送風機により、これらのコイルの冷却を効果的に行うことができる。
【図面の簡単な説明】
【０００８】

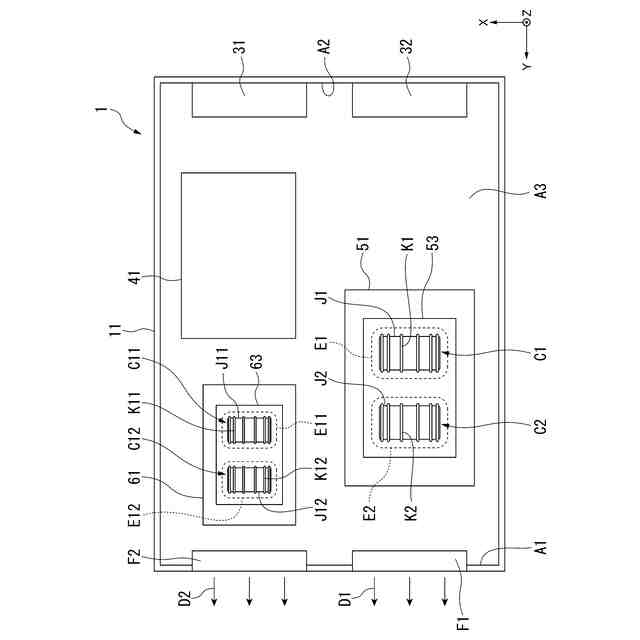

実施形態に係る電源装置の概略的な構成例を示す図である。

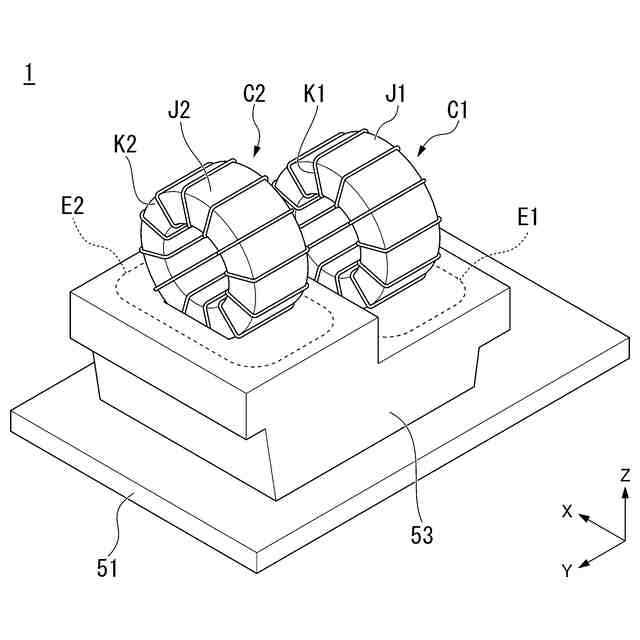

第１実施形態に係る２個のコイル、台座、および基板の配置関係の一例を示す図である。

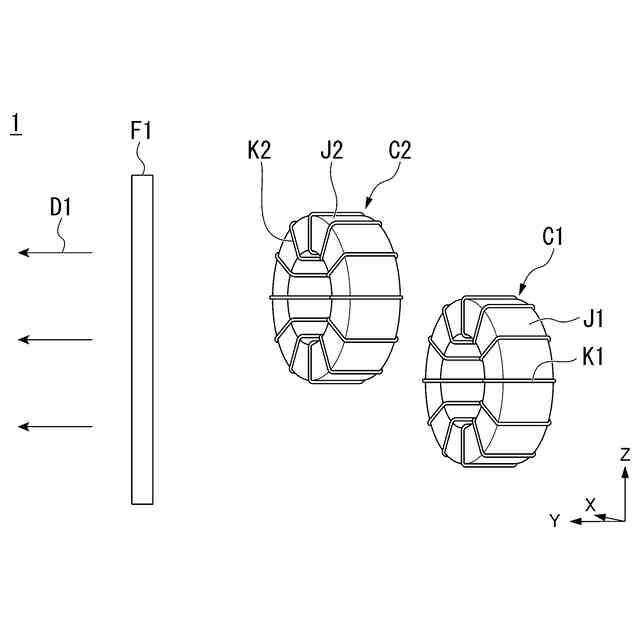

第１実施形態に係る２個のコイル、およびファンの風の方向の配置関係の一例を示す図である。

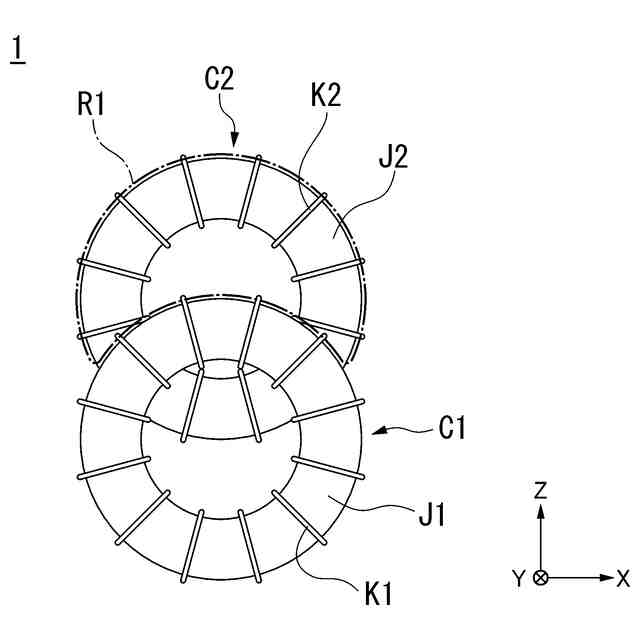

第１実施形態に係るファンの風の方向に沿った視点で見た場合における２個のコイルの配置関係の一例を示す図である。

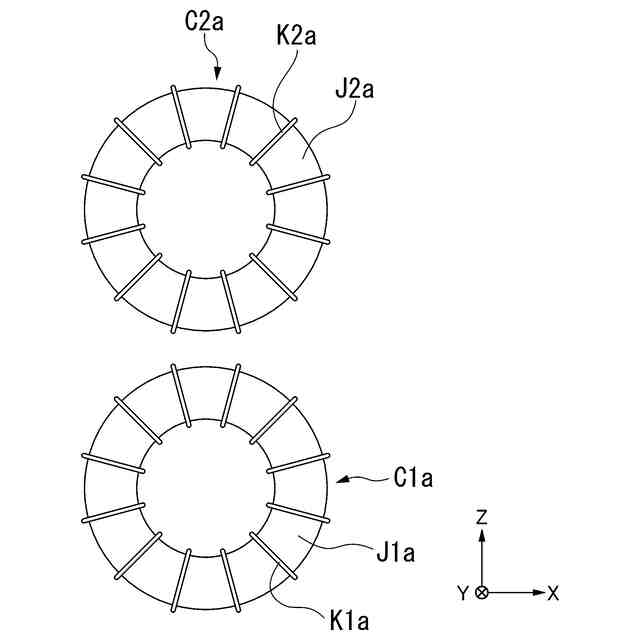

第１実施形態の変形例に係るファンの風の方向に沿った視点で見た場合における２個のコイルの配置関係の一例を示す図である。

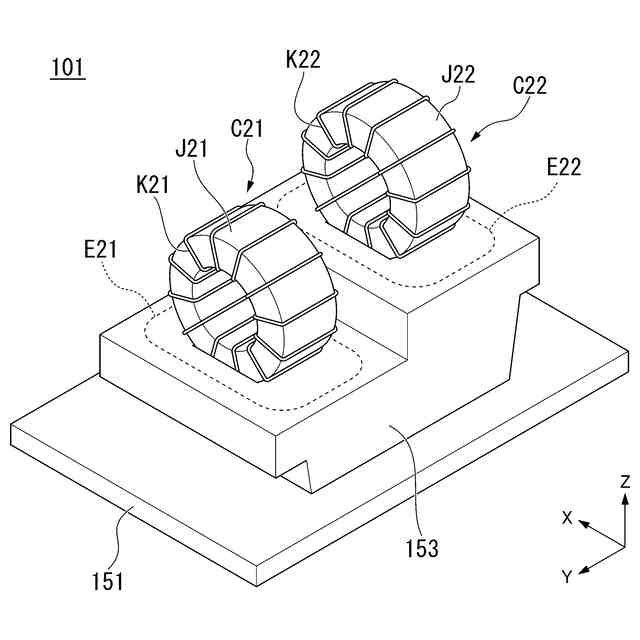

第２実施形態に係る２個のコイル、台座、および基板の配置関係の一例を示す図である。

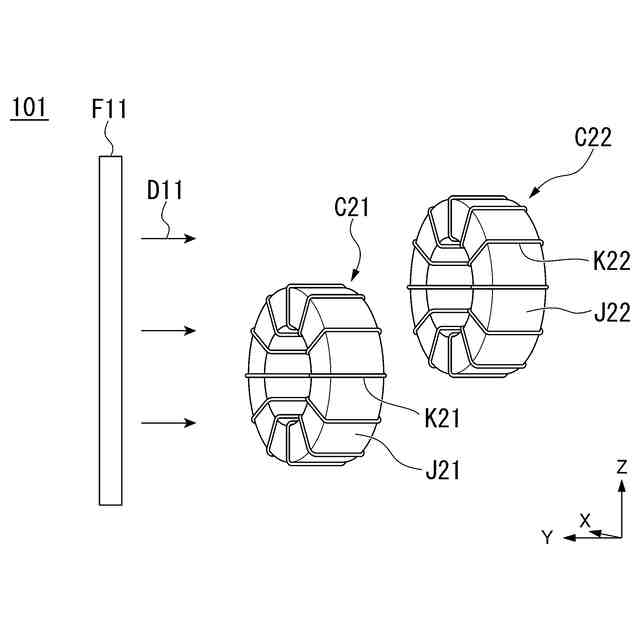

第２実施形態に係る２個のコイル、およびファンの風の方向の配置関係の一例を示す図である。

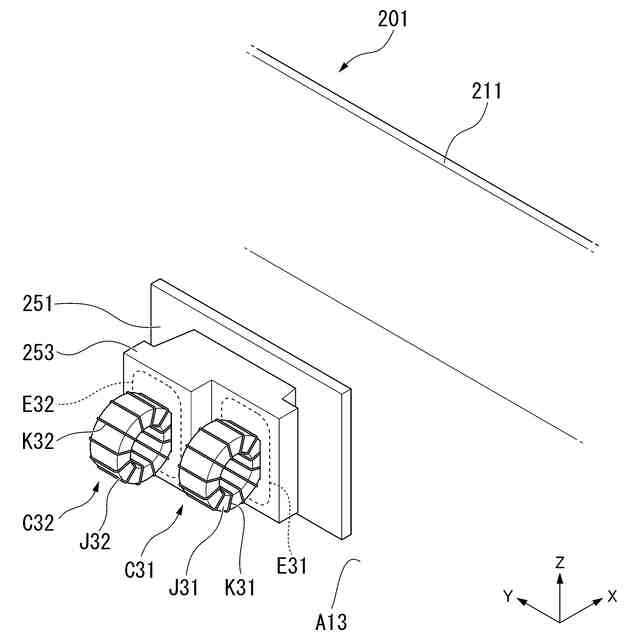

第３実施形態に係る基板、台座、および２個のコイルの配置関係の一例を示す図である。
２個のコイルの配置関係に関する他の構成例を示す図である。

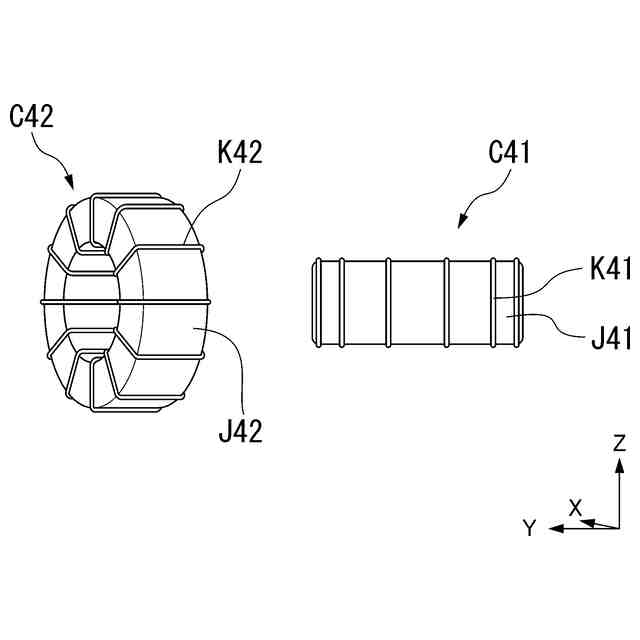

２個のコイルの大きさに関する他の構成例を示す図である。
３個のコイルの配置関係の一例を示す図である。
ファンに関する他の構成例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照し、本開示の実施形態について説明する。
以下では、実施形態に係る電源装置について説明する。
なお、電源装置は、例えば、電力変換装置などと呼ばれてもよい。
また、電源装置は、具体例として、スイッチング電源装置であってもよい。
【００１０】
（第１実施形態）
第１実施形態について、図１～図５を参照して、説明する。
（【００１１】以降は省略されています）
