公開番号2025122443
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017920
出願日2024-02-08
発明の名称電子部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01G 4/30 20060101AFI20250814BHJP(基本的電気素子)
要約【課題】電歪クラックを抑制すると共に、内部電極のコーナー部における応力を緩和できる電子部品を提供する。
【解決手段】第1内部電極11と第2内部電極13とが、第2方向D2に、素体2と異なる材料からなる異種材料層21を介して対向する。このように、内部電極11,13に加えて異種材料層21を重ねることで、素体2より線膨張係数が大きい部材の体積を増やすことで、内部電極11,13と素体2の側面2e,2fとの間のサイドギャップ部SGに圧縮応力を導入することができる。これにより、電圧印加時に電歪振動が発生しても、サイドギャップ部SGでの第2方向D2における中央部の引張応力を低減することで、電歪クラックの発生を抑制できる。第2方向D2から見て、異種材料層は、内部電極11,13のコーナー部CNと重ならない。そのため、最外層の内部電極11,13におけるコーナー部CNでの応力緩和が可能となる。

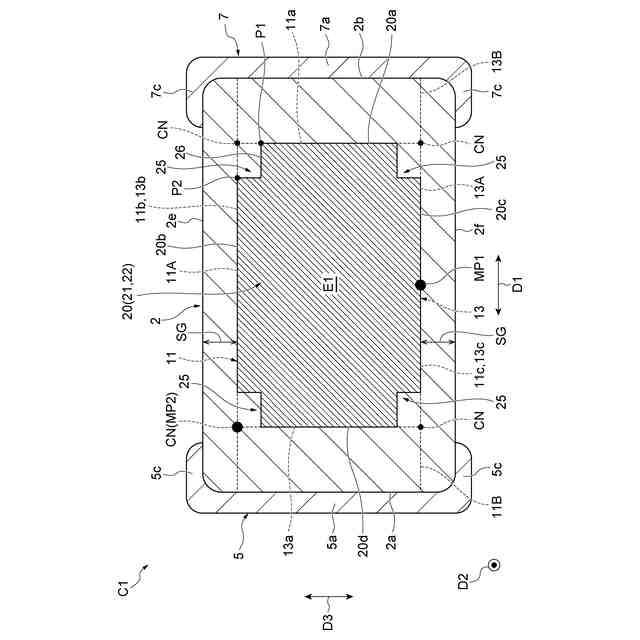

【選択図】図5
特許請求の範囲【請求項１】
第１方向に互いに対向する一対の端面を有する素体と、
前記第１方向の一方側の前記端面に配置された第１端子電極と、
前記第１方向の他方側の前記端面に配置された第２端子電極と、
前記素体内に配置されていると共に、前記第１端子電極に接続される第１内部電極と、
前記素体内に配置されていると共に、前記第２端子電極に接続される第２内部電極と、
前記素体内に配置されていると共に、前記素体と異なる材料からなる異種材料層と、を備え、
前記第１内部電極と前記第２内部電極とは、前記第１方向と直交する第２方向に、前記異種材料層を介して対向し、
前記異種材料層は、前記素体の線膨張係数より大きい線膨張係数を有し、

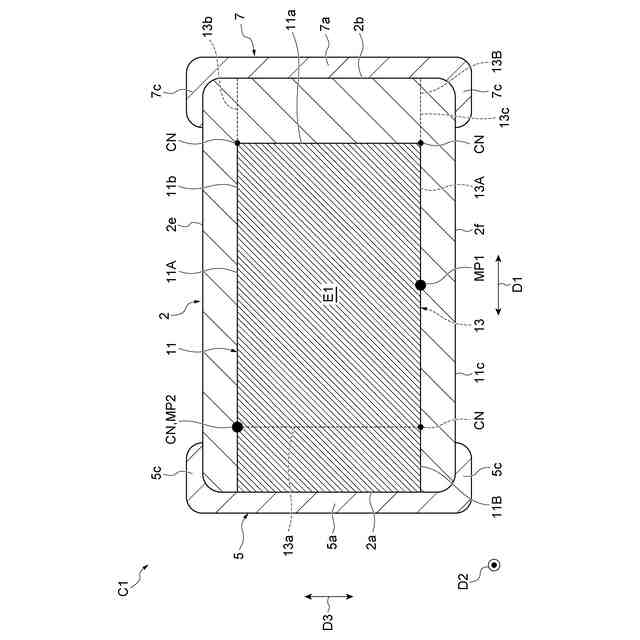

前記第１内部電極及び前記第２内部電極は、前記素体内に位置するコーナー部を含み、
前記第２方向から見て、前記異種材料層は、前記コーナー部と重ならない、電子部品。
続きを表示（約 860 文字）【請求項２】
前記素体が、セラミック材料からなり、
前記異種材料層が、金属層である、請求項１に記載の電子部品。
【請求項３】
前記第１内部電極と前記第２内部電極とが前記第２方向に重なる領域において、前記第１方向及び前記第２方向に直交する第３方向の寸法をＷとすると、
前記コーナー部における前記異種材料層と重ならない領域の前記第３方向における寸法は、Ｗ／１０以上であり、Ｗ／３以下である、請求項１に記載の電子部品。
【請求項４】
前記第１内部電極と前記第２内部電極とが前記第２方向に重なる領域において、前記第１方向の寸法をＬとすると、
前記コーナー部における前記異種材料層と重ならない領域の前記第１方向における寸法は、Ｌ／１０以上であり、Ｌ／３以下である、請求項１に記載の電子部品。
【請求項５】

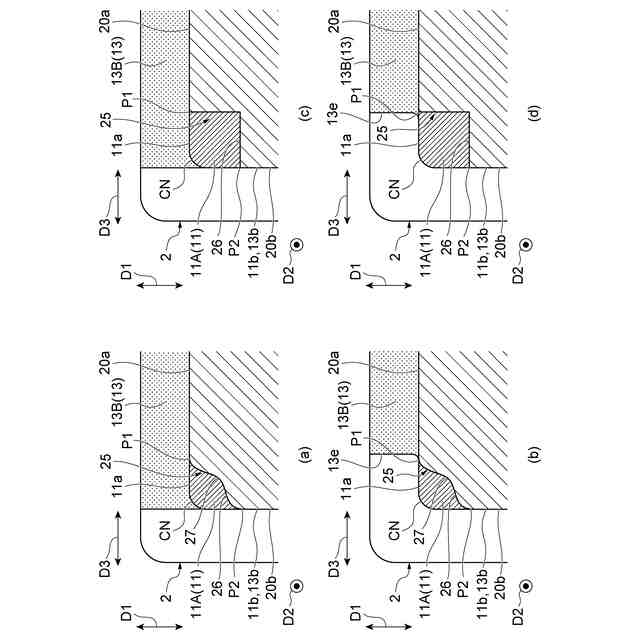

前記異種材料層は、前記コーナー部に対応する位置に切欠部を有し、
前記第２方向から見て、前記切欠部は、前記コーナー部から内周側へ遠ざかる形状を有する、請求項１に記載の電子部品。
【請求項６】
前記異種材料層は、前記コーナー部に対応する位置に切欠部を有し、
前記切欠部は、前記第２方向から見て曲線を描く曲部を有する、請求項１に記載の電子部品。
【請求項７】
前記第２方向から見て、前記曲部は、前記コーナー部から内周側へ遠ざかるように湾曲する、請求項６に記載の電子部品。
【請求項８】

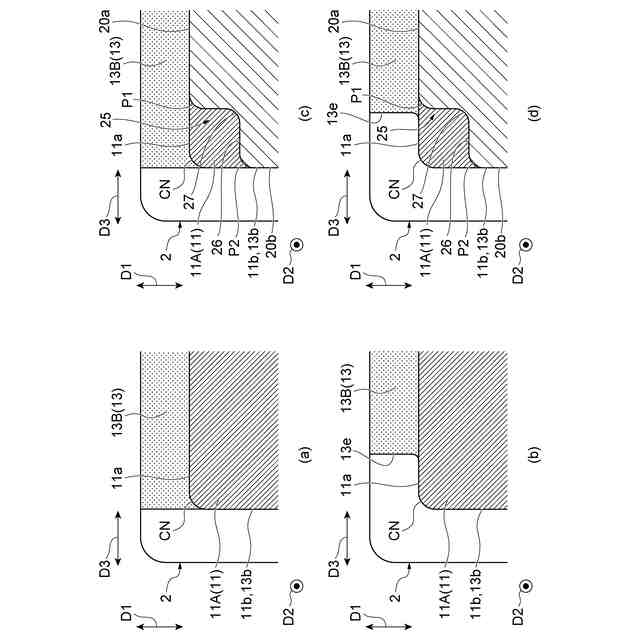

前記コーナー部は、外周側へ突出する形状を有する、請求項１に記載の電子部品。
【請求項９】
前記異種材料層の厚みは、前記第１内部電極及び前記第２内部電極の厚みより大きい、請求項１に記載の電子部品。
【請求項１０】
前記異種材料層の厚みは、前記第１内部電極及び前記第２内部電極の厚みの１．３倍以上である、請求項９に記載の電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
互いに対向する一対の端面を有する素体と、一対の端面上に配置された一対の端子電極と、各端子電極に接続された内部電極を備える電子部品が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１２４０６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上述のような電子部品においては、電圧を印加すると、内部電極が重なり合う箇所にて電歪現象による体積変化が生じ、サイドギャップ部にクラックが生じることがあった。このような電歪クラックの抑制のために、内部電極の体積を増加させる方法があるが、体積増加のために誘電体層を薄層多層化すると高温負荷上の劣化が生じるという問題がある。また、電歪によるクラックへの対策を行うことで、内部電極のコーナー部における応力が増加してしまうことがあった。
【０００５】
そこで、本発明は、電歪クラックを抑制すると共に、内部電極のコーナー部における応力を緩和できる電子部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】

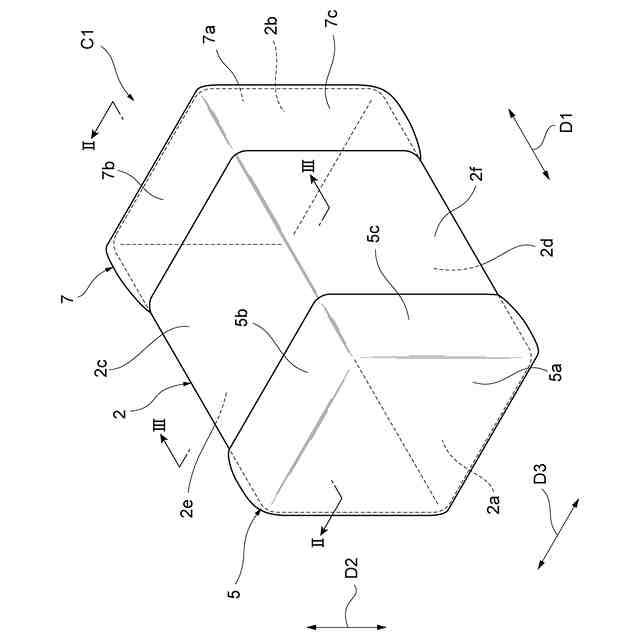

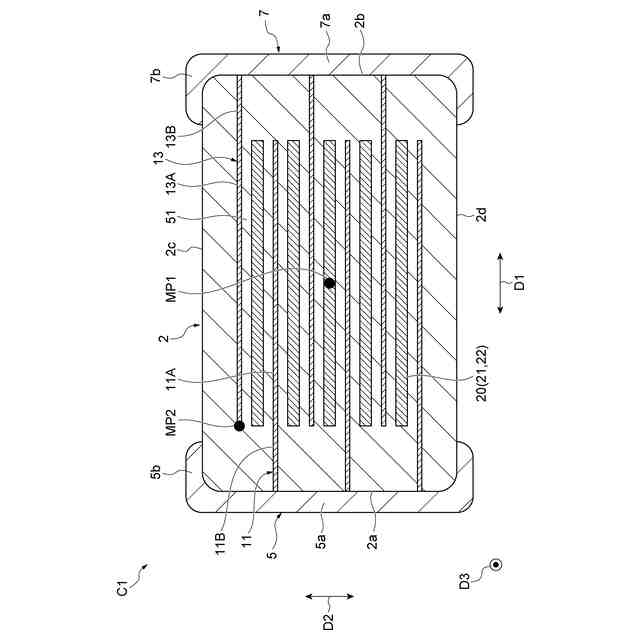

電子部品は、第１方向に互いに対向する一対の端面を有する素体と、第１方向の一方側の端面に配置された第１端子電極と、第１方向の他方側の端面に配置された第２端子電極と、素体内に配置されていると共に、第１端子電極に接続される第１内部電極と、素体内に配置されていると共に、第２端子電極に接続される第２内部電極と、素体内に配置されていると共に、素体と異なる材料からなる異種材料層と、を備え、第１内部電極と第２内部電極とは、第１方向と直交する第２方向に、異種材料層を介して対向し、異種材料層は、素体の線膨張係数より大きい線膨張係数を有し、第１内部電極及び第２内部電極は、素体内に位置するコーナー部を含み、第２方向から見て、異種材料層は、コーナー部と重ならない。
【０００７】

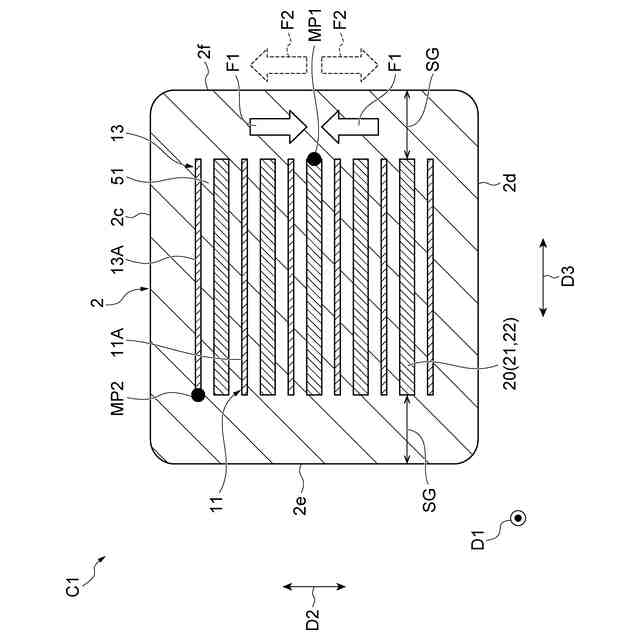

電子部品では、第１内部電極と第２内部電極とが、第２方向に、素体と異なる材料からなる異種材料層を介して対向する。このように、内部電極に加えて異種材料層を重ねることで、素体より線膨張係数が大きい部材の体積を増やすことで、内部電極と素体の側面との間のサイドギャップ部に圧縮応力を導入することができる。これにより、電圧印加時に電歪振動が発生しても、サイドギャップ部での第２方向における中央部の引張応力を低減することで、電歪クラックの発生を抑制できる。また、誘電体層の薄層多層化とは異なり、高温負荷上の劣化を抑制しながら、電歪クラックの抑制ができる。ここで、第２方向から見て、異種材料層は、内部電極のコーナー部と重ならない。そのため、最外層の内部電極におけるコーナー部での応力緩和が可能となる。以上より、電歪クラックを抑制すると共に、内部電極のコーナー部における応力を緩和できる。
【０００８】
素体が、セラミック材料からなり、異種材料層が、金属層であってよい。この場合、異種材料層の線膨張係数を素体よりも高くすることができる。
【０００９】

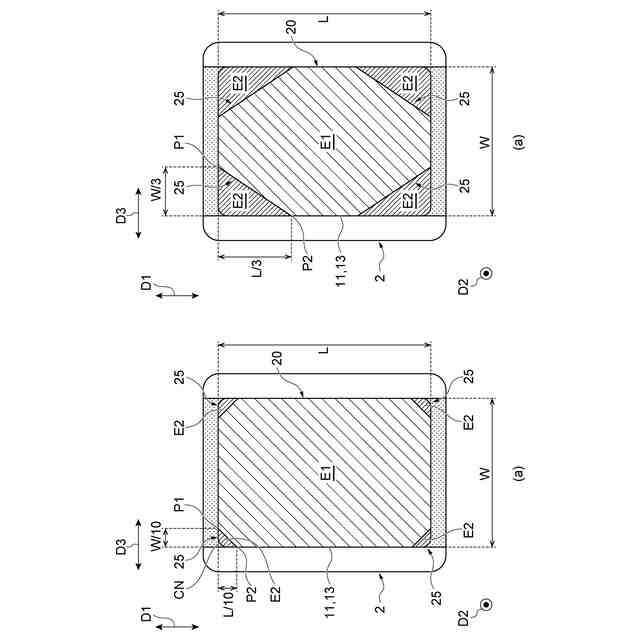

第１内部電極と第２内部電極とが第２方向に重なる領域において、第１方向及び第２方向に直交する第３方向の寸法をＷとすると、コーナー部における異種材料層と重ならない領域の第３方向における寸法は、Ｗ／１０以上であり、Ｗ／３以下であってよい。この場合、コーナー部における異種材料層と重ならない領域の広さを十分確保できると共に、当該領域が広くなりすぎることを抑制することで圧縮応力を十分にサイドギャップ部へ導入することができる。
【００１０】
第１内部電極と第２内部電極とが第２方向に重なる領域において、第１方向の寸法をＬとすると、コーナー部における異種材料層と重ならない領域の第１方向における寸法は、Ｌ／１０以上であり、Ｌ／３以下であってよい。この場合、コーナー部における異種材料層と重ならない領域の広さを十分確保できると共に、当該領域が広くなりすぎることを抑制することで圧縮応力を十分にサイドギャップ部へ導入することができる。
（【００１１】以降は省略されています）
