公開番号2025104618
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222547
出願日2023-12-28
発明の名称チップバリスタ
出願人TDK株式会社
代理人個人,個人,個人
主分類H01C 7/18 20060101AFI20250703BHJP(基本的電気素子)
要約【課題】所望の特性を得ることができるチップバリスタを提供する。
【解決手段】チップバリスタ1は、側面2aと側面2bとを含む素体2と、素体2内に配置されており、互いに対向する複数の内部電極と、を備える。複数の内部電極は、側面2aに露出する第一内部電極51と、側面2bに露出する第二内部電極51と、第一内部電極51と第二内部電極51とから離れている第三内部電極52と、第一内部電極51と第三内部電極53との間で直列に接続された複数のバリスタを形成するように配置されている第四内部電極62と、第二内部電極51と第三内部電極52との間で直列に接続された複数のバリスタを形成するように配置されている第五内部電極61と、を含む。複数の内部電極のうち、互いに対向する内部電極同士は、互いに対向する端同士において、異なる幅を有する。
【選択図】図3

特許請求の範囲【請求項１】
第一側面と第二側面とを含む素体と、
前記素体内に配置されており、互いに対向する複数の内部電極と、を備え、
前記複数の内部電極は、
前記第一側面に露出する第一内部電極と、
前記第二側面に露出する第二内部電極と、
前記第一内部電極と前記第二内部電極とから離れている第三内部電極と、
前記第一内部電極と前記第三内部電極との間で直列に接続された複数のバリスタを形成するように配置されている第四内部電極と、
前記第二内部電極と前記第三内部電極との間で直列に接続された複数のバリスタを形成するように配置されている第五内部電極と、を含み、
前記複数の内部電極のうち、互いに対向する前記内部電極同士は、互いに対向する端同士において、異なる幅を有する、チップバリスタ。
続きを表示（約 1,100 文字）【請求項２】
前記第一内部電極及び前記第三内部電極と対向する端において、前記第四内部電極が有する幅は、前記第四内部電極と対向する端において、前記第一内部電極及び前記第三内部電極が有する幅より小さく、
前記第二内部電極及び前記第三内部電極と対向する端において、前記第五内部電極が有する幅は、前記第五内部電極と対向する端において、前記第二内部電極及び前記第三内部電極が有する幅より小さい、請求項１に記載のチップバリスタ。
【請求項３】
前記第一内部電極及び前記第三内部電極と対向する端において、前記第四内部電極が有する幅は、前記第四内部電極と対向する端において、前記第一内部電極及び前記第三内部電極が有する幅より大きく、
前記第二内部電極及び前記第三内部電極と対向する端において、前記第五内部電極が有する幅は、前記第五内部電極と対向する端において、前記第二内部電極及び前記第三内部電極が有する幅より大きい、請求項１に記載のチップバリスタ。
【請求項４】
前記第一内部電極、前記第二内部電極、及び前記第三内部電極のそれぞれが有する幅は、互いに同じである、請求項１～３のいずれか一項に記載のチップバリスタ。
【請求項５】
前記素体上に配置されており、互いに離れている複数の外部電極を更に備え、
前記素体は、前記第一側面と前記第二側面とを連結する第三側面を含み、
前記第三内部電極は、前記第三側面に露出し、
前記複数の外部電極のそれぞれは、前記第一内部電極、前記第二内部電極、及び前記第三内部電極のうち対応する内部電極に接続されている、請求項１～３のいずれか一項に記載のチップバリスタ。
【請求項６】
前記複数の内部電極は、
同じ層に位置する、前記第一内部電極と、前記第二内部電極と、前記第三内部電極とを含む第一電極層と、
同じ層に位置する、前記第一内部電極と前記第三内部電極とに対向する前記第四内部電極と、前記第二内部電極と前記第三内部電極とに対向する前記第五内部電極とを含むと共に、前記第一電極層と隣り合う第二電極層と、
前記第一電極層との間に前記第二電極層が位置するように前記第二電極層と隣り合う第三電極層と、を含み、
前記第三電極層は、
前記第一側面に露出すると共に、前記第一内部電極と前記第三内部電極とに対向する前記第四内部電極に対向する第六内部電極と、
前記第二側面に露出すると共に、前記第二内部電極と前記第三内部電極とに対向する前記第五内部電極に対向する第七内部電極と、
前記第六内部電極と前記第七内部電極とに対向する第八内部電極と、を含む、請求項１～３のいずれか一項に記載のチップバリスタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、チップバリスタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
知られているチップバリスタは、素体と、素体内に配置されており、互いに対向する複数の内部電極と、を備えている（たとえば、特許文献１を参照）。素体は、たとえば、一対の側面を含む。複数の内部電極は、たとえば、一対の側面のうち対応する側面にそれぞれ露出する一対の内部電極と、一対の内部電極の間で直列に接続された複数のバリスタを形成するように配置されている複数の内部電極と、を含む。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－５４６８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
チップバリスタでは、複数の内部電極のうち、互いに対向する内部電極同士の間に、バリスタが形成される。このバリスタの特性は、たとえば、互いに対向する内部電極同士が重なり合う領域の面積に影響を受ける。この面積は、たとえば、単に、「重なり面積」と称されることがある。たとえば、重なり面積が減少すると、バリスタの特性、すなわち、チップバリスタの特性が低下するおそれがある。重なり面積が減少したチップバリスタでは、所望の特性が得られないおそれがある。
【０００５】
本発明の一つの態様は、所望の特性を得ることができるチップバリスタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一つの態様に係るチップバリスタは、第一側面と第二側面とを含む素体と、素体内に配置されており、互いに対向する複数の内部電極と、を含む。複数の内部電極は、複数の内部電極は、第一側面に露出する第一内部電極と、第二側面に露出する第二内部電極と、第一内部電極と第二内部電極とから離れている第三内部電極と、第一内部電極と第三内部電極との間で直列に接続された複数のバリスタを形成するように配置されている第四内部電極と、第二内部電極と第三内部電極との間で直列に接続された複数のバリスタを形成するように配置されている第五内部電極と、を含む。複数の内部電極のうち、互いに対向する内部電極同士は、互いに対向する端同士において、異なる幅を有する。
【０００７】
上記一つの態様では、複数の内部電極のうち、互いに対向する内部電極が、互いに対向する端同士において、異なる幅を有する。したがって、互いに対向する内部電極同士の幅方向での相対的な位置が変わる場合でも、重なり面積は変わりがたい。この結果、上記一つの態様は、所望の特性を得ることができる。
【発明の効果】
【０００８】
本発明の一つの態様は、所望の特性を得ることができるチップバリスタを提供する。
【図面の簡単な説明】
【０００９】

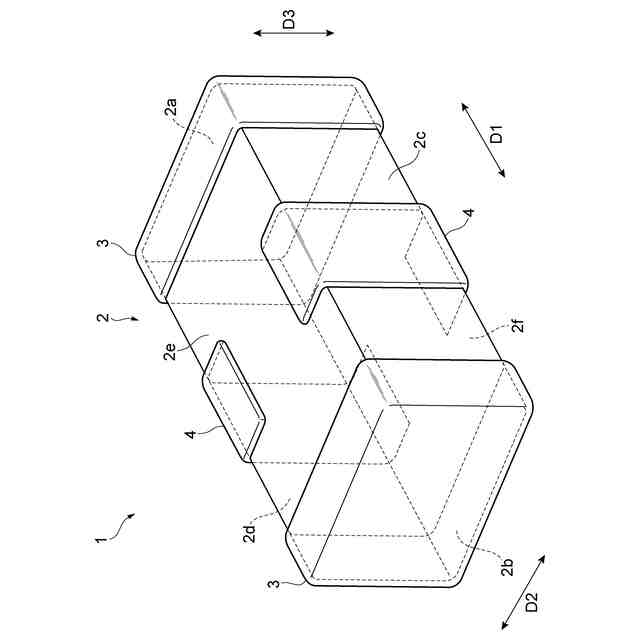

図１は、一実施形態に係るチップバリスタの斜視図である。

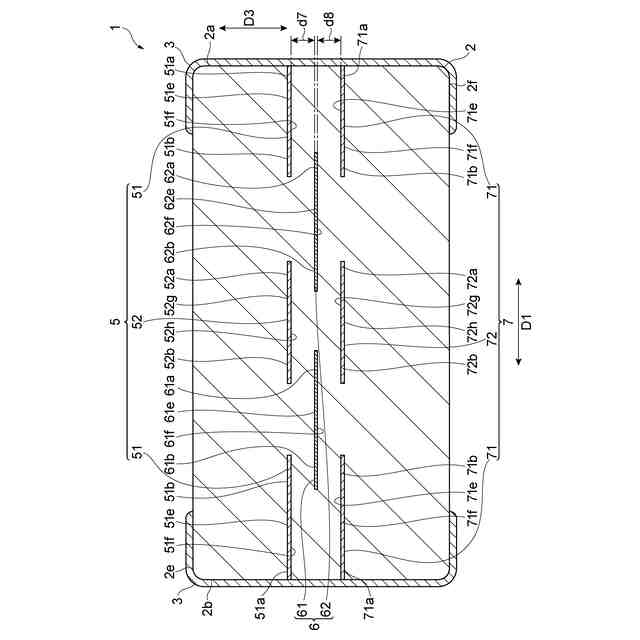

図２は、本実施形態に係るチップバリスタの断面構成を示す図である。

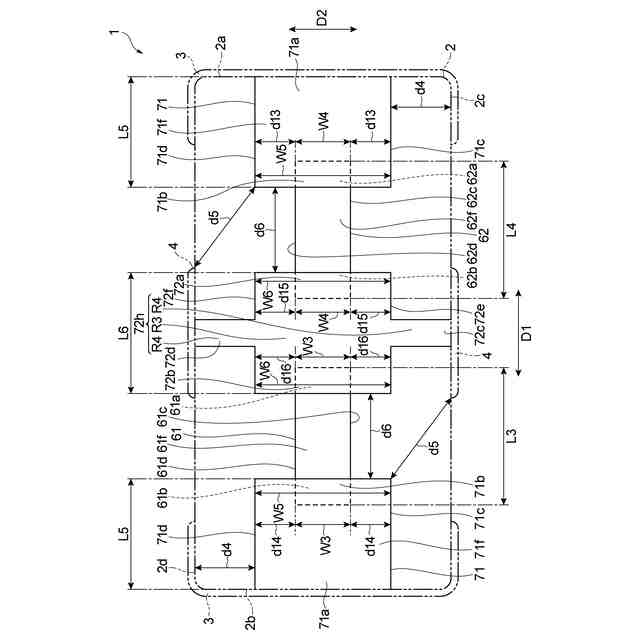

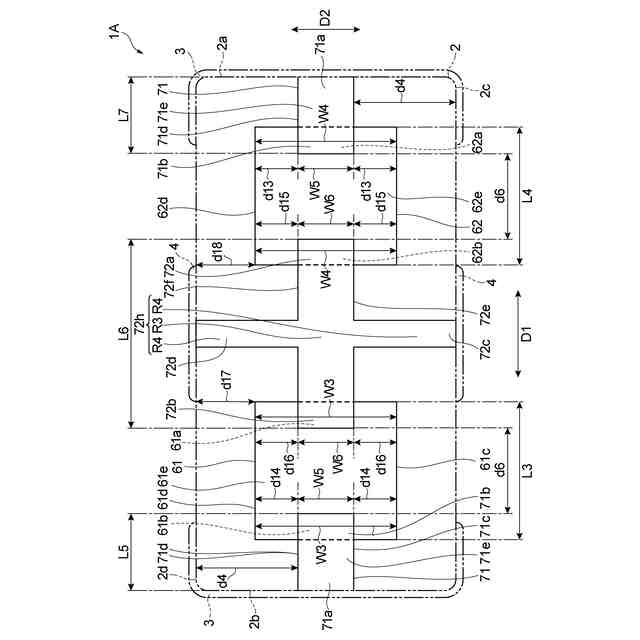

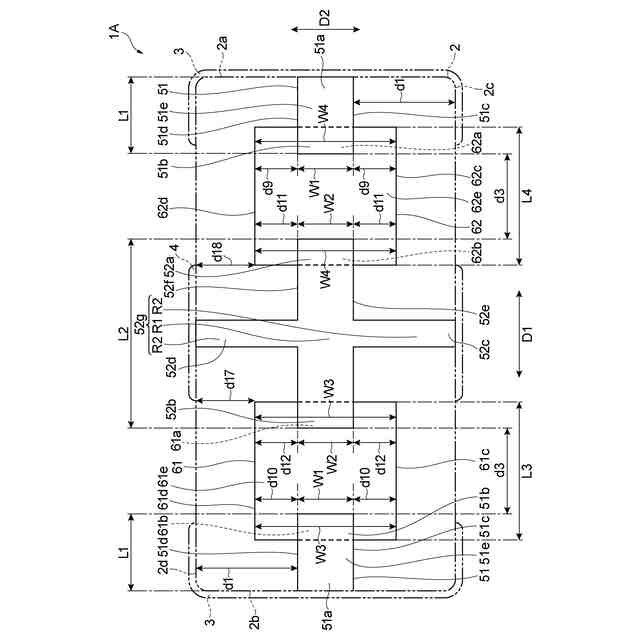

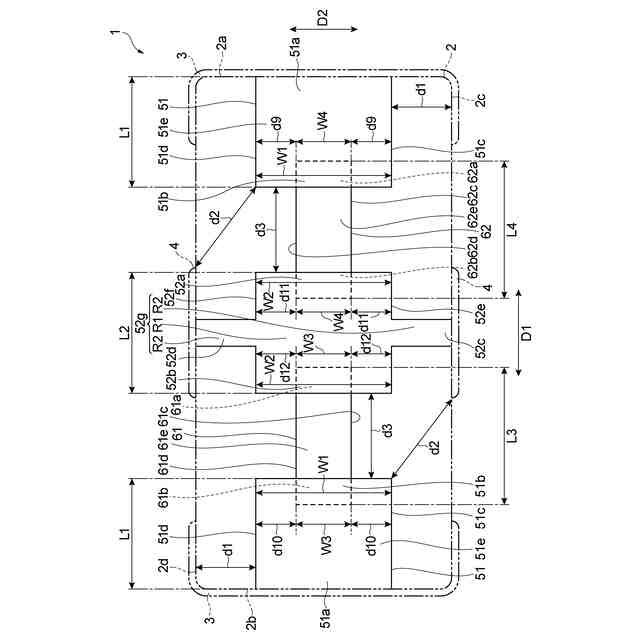

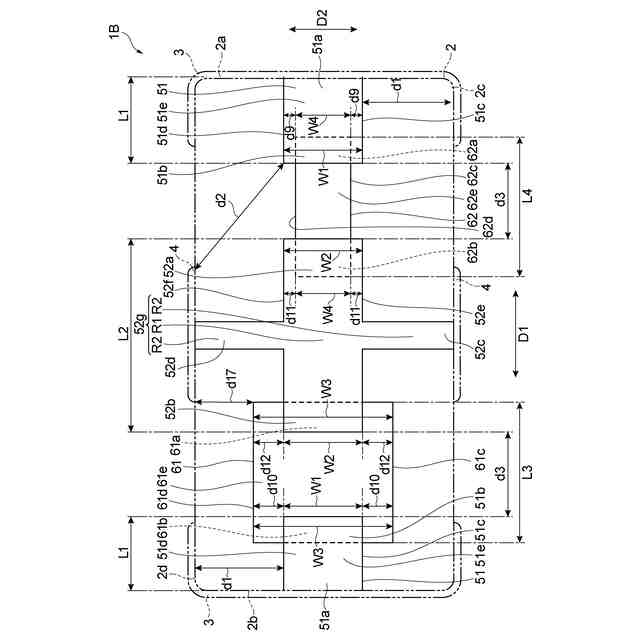

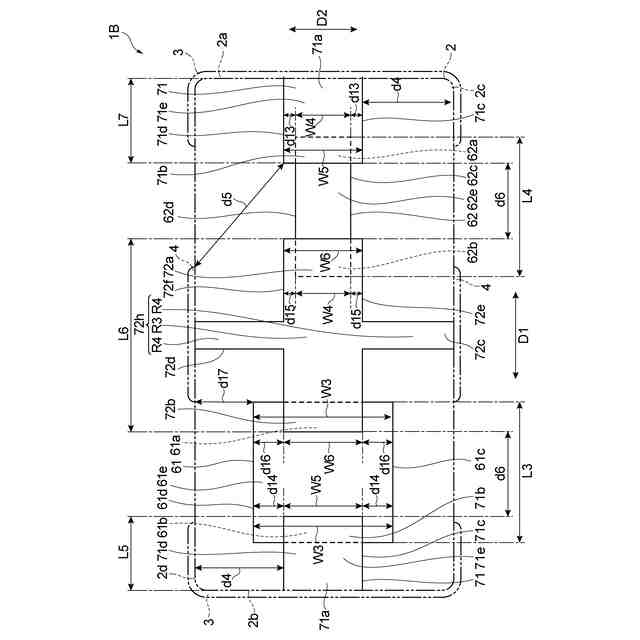

図３は、複数の内部電極の構成を示す図である。
図４は、複数の内部電極の構成を示す図である。
図５は、複数の内部電極の構成を示す図である。
図６は、複数の内部電極の構成を示す図である。
図７は、複数の内部電極の構成を示す図である。
図８は、複数の内部電極の構成を示す図である。
図９は、本実施形態の変形例に係るチップバリスタの断面構成を示す図である。

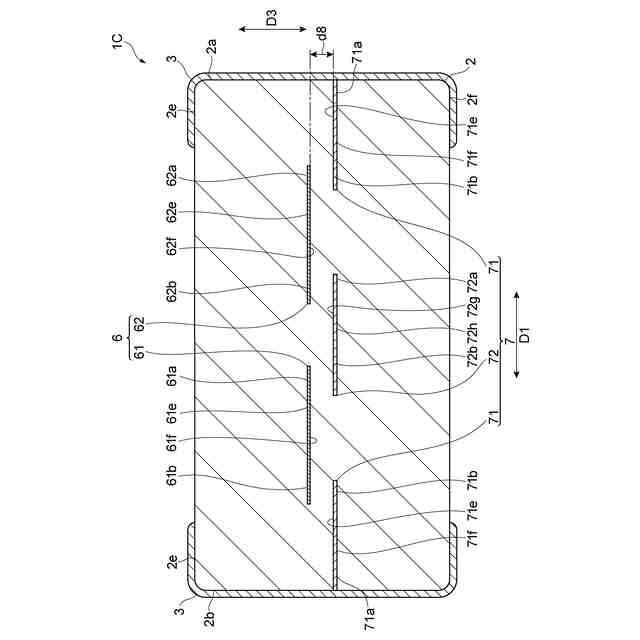

図１０は、本実施形態の別の変形例に係るチップバリスタの断面構成を示す図である。
図１１は、複数の内部電極の構成を示す図である。
図１２は、本実施形態の更に別の変形例に係るチップバリスタの斜視図である。
図１３は、複数の内部電極の構成を示す図である。
図１４は、複数の内部電極の構成を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、本発明の実施形態について詳細に説明する。なお、説明において、同一要素又は同一機能を有する要素には、同一符号を用いることとし、重複する説明は省略する。
（【００１１】以降は省略されています）
