公開番号2025070252
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180425
出願日2023-10-19
発明の名称位置検出装置、レンズモジュールおよび撮像装置
出願人TDK株式会社
代理人弁理士法人つばさ国際特許事務所
主分類G01D 5/14 20060101AFI20250424BHJP(測定;試験)
要約【課題】所定の位置検出範囲を確保しつつ、よりコンパクトな構成を有する位置検出装置を提供する。
【解決手段】位置検出装置は、磁場発生部と、磁場検出部と、ヨークとを備える。磁場発生部は磁場を発生する。磁場検出部は、磁場発生部が発生する磁場の第1の向きの強度を検出する。ヨークは、第1の向きに沿った第1軸方向に延在する延在部分と、磁場検出部を挟んで対向する一対の対向部分とを有する。磁場発生部は、第1軸方向と交差する第2軸方向において延在部分と対向すると共に第2軸方向において延在部分から見て磁場検出部と反対側に位置しており、磁場検出部およびヨークに対して第1軸方向に移動可能である。
【選択図】図1A
特許請求の範囲【請求項１】
磁場を発生する磁場発生部と、
前記磁場の第１の向きの強度を検出する磁場検出部と、
前記第１の向きに沿った第１軸方向に延在する延在部分と、前記磁場検出部を挟んで対向する一対の対向部分とを有するヨークと
を備え、
前記磁場発生部は、前記第１軸方向と交差する第２軸方向において前記延在部分と対向すると共に前記第２軸方向において前記延在部分から見て前記磁場検出部と反対側に位置し、前記磁場検出部および前記ヨークに対して前記第１軸方向に移動可能である
位置検出装置。
続きを表示（約 2,200 文字）【請求項２】
前記ヨークは、前記第１軸方向および前記第２軸方向の双方を含む第１の面に沿って曲がった形状を有し、
前記磁場発生部は、前記延在部分から見て前記ヨークが取り囲む空間と反対側に配置されている
請求項１記載の位置検出装置。
【請求項３】
前記磁場発生部は、前記第２軸方向に着磁されている
請求項１記載の位置検出装置。
【請求項４】
前記磁場発生部は、前記第２軸方向において前記延在部分と対向する範囲内で前記第１軸方向に移動可能である
請求項１記載の位置検出装置。
【請求項５】
第１の磁場を発生する第１の磁場発生部と、前記第１の磁場の第１の向きの強度を検出する第１の磁場検出部と、前記第１の向きに沿った第１軸方向に延在する第１の延在部分と、前記第１の磁場検出部を挟んで対向する一対の第１対向部分とを有する第１のヨークと、を備えた第１のユニットと、
第２の磁場を発生する第２の磁場発生部と、前記第２の磁場の前記第１の向きの強度を検出する第２の磁場検出部と、前記第１軸方向に延在する第２の延在部分を有し、前記第２の磁場検出部を挟んで対向する一対の第２対向部分とを有する第２のヨークと、備えた第２のユニットと
を備え、
前記第１の磁場発生部は、前記第１軸方向と交差する第２軸方向において前記第１の延在部分と対向しており、
前記第２の磁場発生部は、前記第２軸方向において前記第２の延在部分と対向しており、
前記第１のユニットと前記第２のユニットとは、前記第１軸方向および前記第２軸方向の双方と交差する第３軸方向において互いに隣り合っており、
前記第１の磁場発生部および前記第２の磁場発生部は、前記第１の磁場検出部、前記第２の磁場検出部、前記第１のヨーク、および前記第２のヨークに対して一体となって前記第１軸方向に移動可能であり、
前記第１の磁場発生部は、前記第２軸方向に沿った第２の向きに着磁されており、
前記第２の磁場発生部は、前記第２の向きと反対向きに着磁されている
位置検出装置。
【請求項６】
第１軸方向に延在する延在部分を有するヨークと、
前記第１軸方向と交差する第２軸方向に着磁され、磁場を発生する磁場発生部と、
前記第２軸方向において前記ヨークの前記延在部分から見て前記磁場発生部と反対側に設けられ、前記磁場の強度を検出する磁場検出部と
を備え、
前記磁場発生部は、前記磁場検出部および前記ヨークに対して前記第１軸方向に移動可能である
位置検出装置。
【請求項７】
位置検出装置と、
レンズと
を有し、
前記位置検出装置は、
磁場を発生する磁場発生部と、
前記磁場の第１の向きの強度を検出する磁場検出部と、
前記第１の向きに沿った第１軸方向に延在する延在部分と、前記磁場検出部を挟んで対向する一対の対向部分とを有するヨークと、
を備え、
前記磁場発生部は、前記第１軸方向と交差する第２軸方向において前記延在部分と対向すると共に前記第２軸方向において前記延在部分から見て前記磁場検出部と反対側に位置し、前記磁場検出部および前記ヨークに対して前記レンズと一体となって前記第１軸方向に移動可能である
レンズモジュール。
【請求項８】
撮像素子と、
レンズモジュールと
を備え、
前記レンズモジュールは、
位置検出装置と、
レンズと
を有し、
前記位置検出装置は、
磁場を発生する磁場発生部と、
前記磁場の第１の向きの強度を検出する磁場検出部と、
前記第１の向きに沿った第１軸方向に延在する延在部分と、前記磁場検出部を挟んで対向する一対の対向部分とを有するヨークと、
を備え、
前記磁場発生部は、前記第１軸方向と交差する第２軸方向において前記延在部分と対向すると共に前記第２軸方向において前記延在部分から見て前記磁場検出部と反対側に位置し、前記磁場検出部および前記ヨークに対して前記レンズと共に前記第１軸方向に移動可能である
撮像装置。
【請求項９】
駆動力を発生することにより前記レンズを前記第１軸方向に移動させる駆動部と、
前記駆動部の動作の制御を行う制御部と
をさらに備え、
前記レンズは、前記第１軸方向に沿った光軸を有し、
前記制御部は、前記駆動部に前記駆動力を発生させ、前記レンズを前記光軸の方向に沿って移動させることで被写体に対する焦点合わせを行う
請求項８記載の撮像装置。
【請求項１０】
駆動力を発生することにより前記レンズを前記第２軸方向に移動させる駆動部と、
前記駆動部の動作の制御を行う制御部と
をさらに備え、
前記レンズは、前記第１軸方向に沿った光軸を有し、
前記制御部は、前記駆動部に前記駆動力を発生させ、前記レンズを前記第２軸方向に沿って移動させることで被写体に対する焦点合わせを行う
請求項８記載の撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、磁場検出部を備えた位置検出装置、レンズモジュールおよび撮像装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
直線運動する移動体の位置を検出する位置検出装置が知られている。例えば特許文献１には、磁気感知素子と、移動体に間隔をおいて取り付けられた複数の磁気部材とを備えた磁気式位置検出装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１３７７９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、このような位置検出装置については、小型化および軽量化が求められている。
【０００５】
したがって、所定の位置検出範囲を確保しつつ、よりコンパクトな構成を有する位置検出装置を提供することが望まれる。
【課題を解決するための手段】
【０００６】
本開示の一実施態様としての位置検出装置は、磁場発生部と、磁場検出部と、ヨークとを備える。磁場発生部は磁場を発生する。磁場検出部は、磁場発生部が発生する磁場の第１の向きの強度を検出する。部分環状ヨークは、第１の向きに沿った第１軸方向に延在する延在部分と、磁場検出部を挟んで対向する一対の対向部分とを有する。磁場発生部は、第１軸方向と交差する第２軸方向において延在部分と対向すると共に前記第２軸方向において前記延在部分から見て前記磁場検出部と反対側に位置しており、磁場検出部およびヨークに対して第１軸方向に移動可能である。
【発明の効果】
【０００７】
本開示の一実施態様としての位置検出装置によれば、所定の位置検出範囲を確保しつつ、よりコンパクトな構成を実現できる。
【図面の簡単な説明】
【０００８】

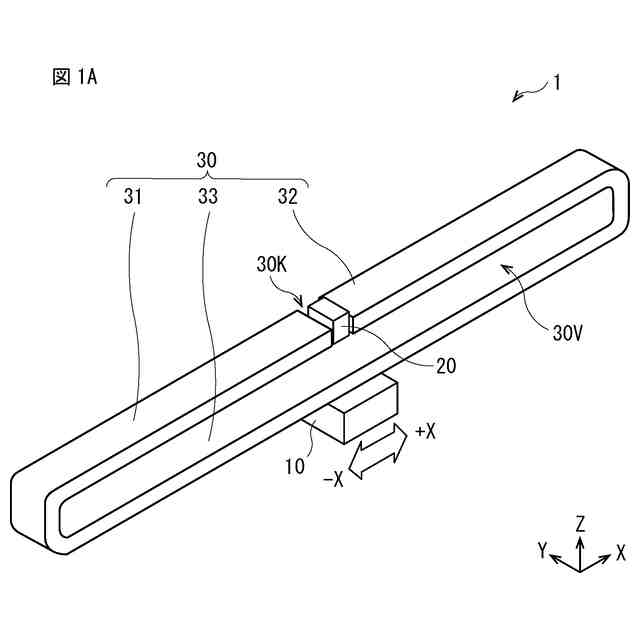

図１Ａは、本開示の第１の実施の形態に係る位置検出装置の外観を表す斜視図である。

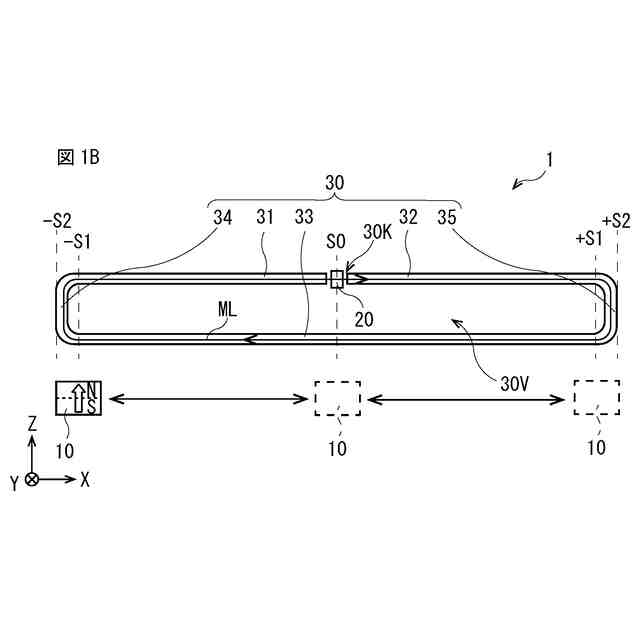

図１Ｂは、図１Ａに示した位置検出装置の断面構成例を表す断面図である。

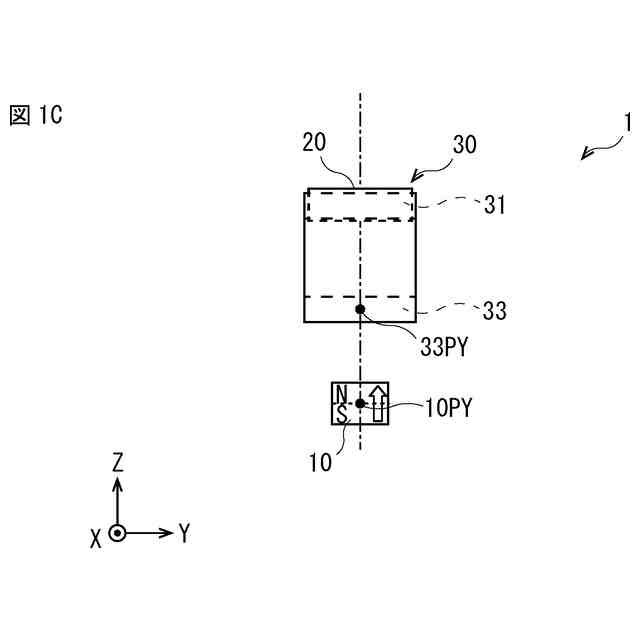

図１Ｃは、図１Ａに示した位置検出装置を側方から眺めた第１の構成例を表す側面図である。

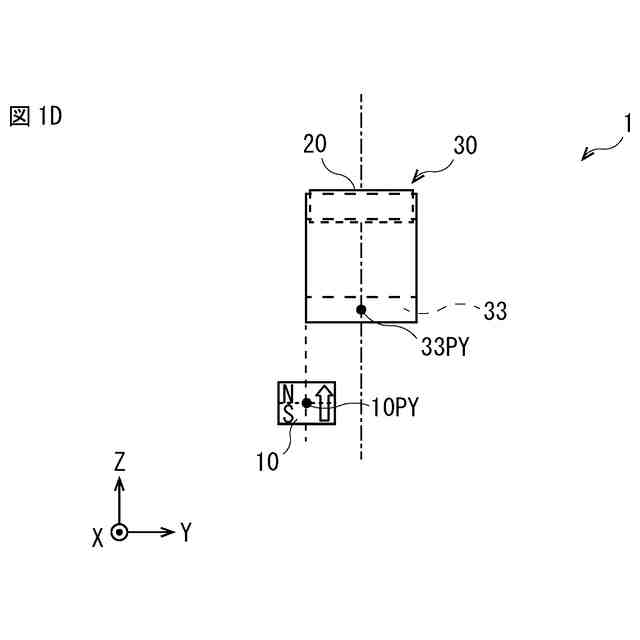

図１Ｄは、図１Ａに示した位置検出装置を側方から眺めた第２の構成例を表す側面図である。

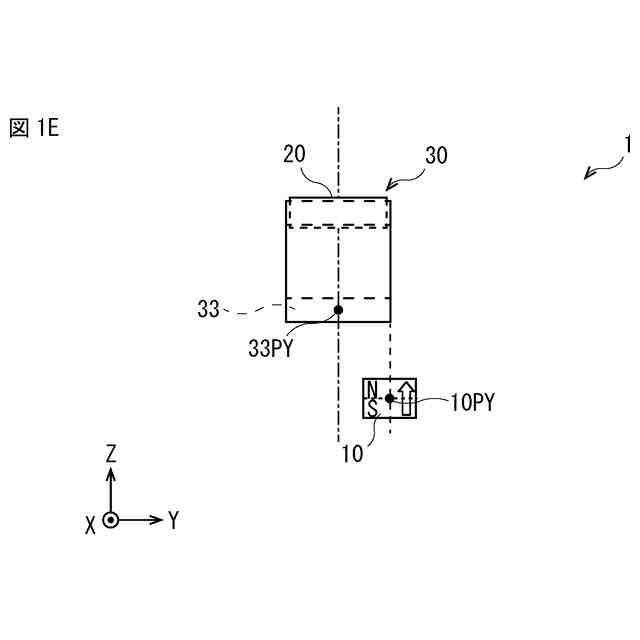

図１Ｅは、図１Ａに示した位置検出装置を側方から眺めた第３の構成例を表す側面図である。

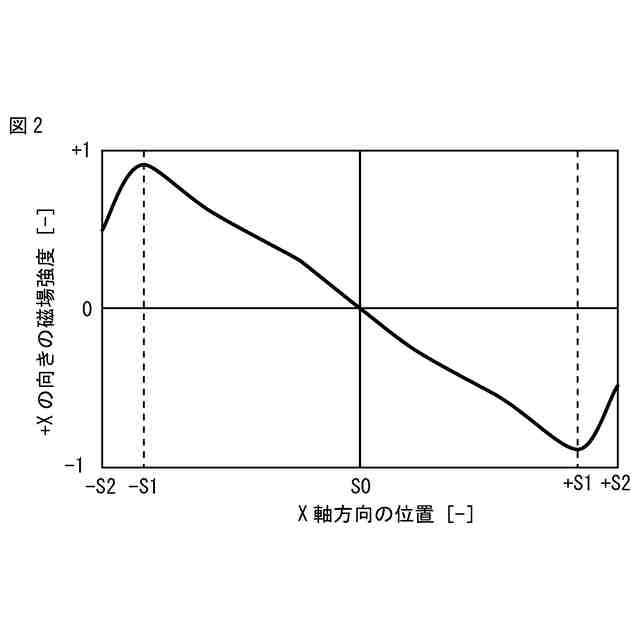

図２は、図１Ａに示した位置検出装置において、磁場発生部の移動に伴う磁場発生部に付与される磁場強度の変化を表す特性図である。

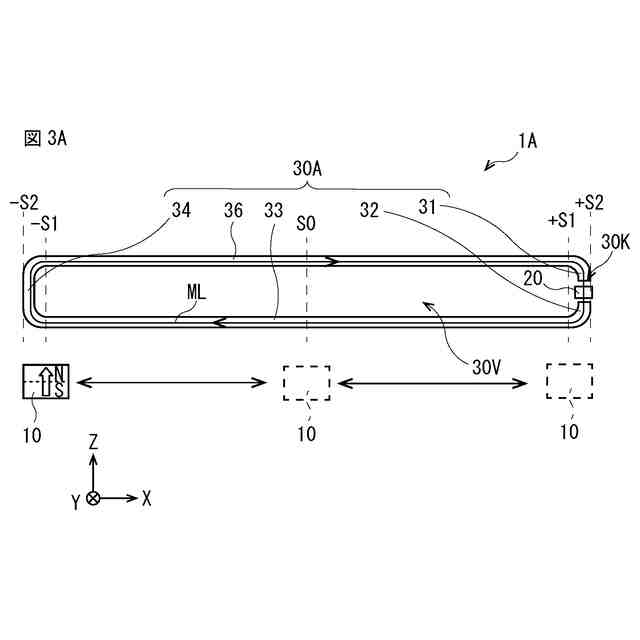

図３Ａは、第１の実施の形態に係る第１変形例としての位置検出装置の構成例を表す断面図である。

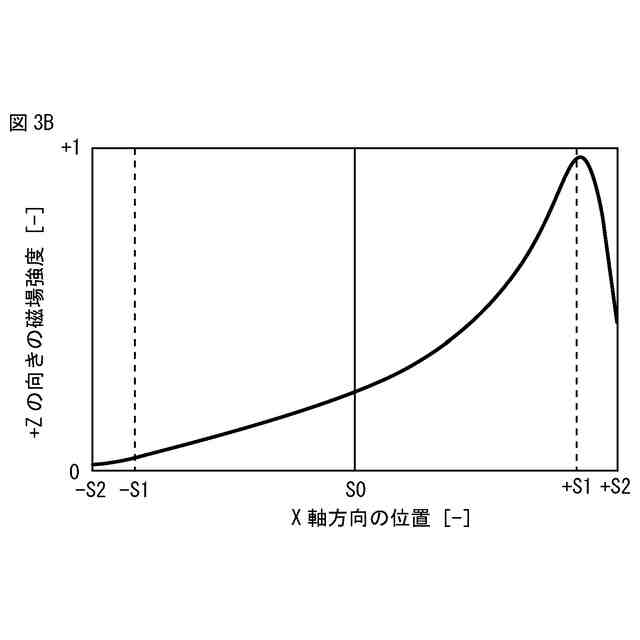

図３Ｂは、図３Ａに示した位置検出装置において、磁場発生部の移動に伴う磁場発生部に付与される磁場強度の変化を表す特性図である。

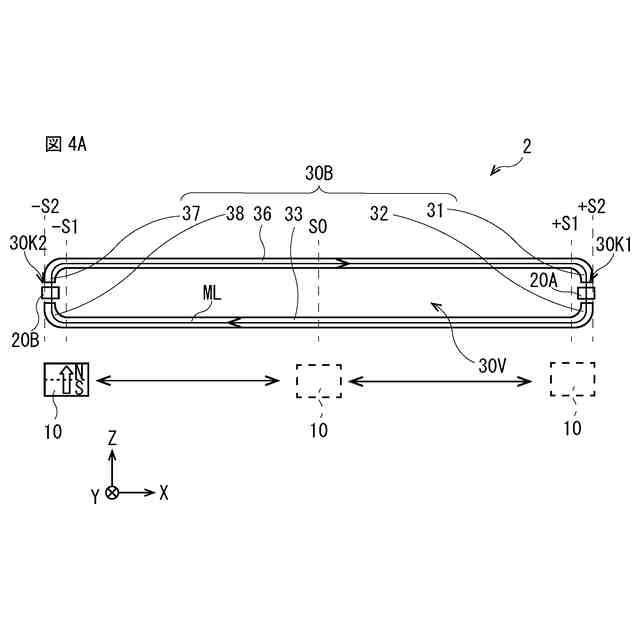

図４Ａは、本開示の第２の実施の形態に係る位置検出装置の構成例を表す断面図である。
図４Ｂは、図４Ａに示した位置検出装置において、磁場発生部の移動に伴う磁場発生部に付与される磁場強度の変化を表す特性図である。
図５Ａは、本開示の第３の実施の形態に係る位置検出装置の外観を表す斜視図である。
図５Ｂは、図５Ａに示した位置検出装置の正面図である。
図５Ｃは、図５Ａに示した位置検出装置の側面図である。
図５Ｄは、図５Ａに示した位置検出装置において、磁場発生部の移動に伴う磁場発生部に付与される磁場強度の変化を表す特性図である。
図６Ａは、本開示の第４の実施の形態に係る位置検出装置の構成例を表す断面図である。
図６Ｂは、図６Ａに示した位置検出装置において、磁場発生部の移動に伴う磁場発生部に付与される磁場強度の変化を表す特性図である。
図７は、本開示の第５の実施の形態に係る位置検出装置組立体の構成例を表す概略図である。
図８Ａは、本開示の第６の実施の形態に係る撮像装置の全体構成例を表す概略斜視図である。
図８Ｂは、本開示の第７の実施の形態に係る撮像装置の全体構成例を表す概略斜視図である。
図９は、本開示のその他の第１変形例としての位置検出装置の断面構成例を表す断面図である。
図１０は、本開示のその他の第２変形例としての位置検出装置の断面構成例を表す断面図である。
図１１は、本開示のその他の第３変形例としての位置検出装置の断面構成例を表す断面図である。
図１２は、本開示のその他の第４変形例としての位置検出装置の全体構成例を表す概略側面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を参照して詳細に説明する。なお、説明は以下の順序で行う。
１．第１の実施の形態およびその変形例
１つの切り欠きを有する部分環状ヨークと、１つの磁場発生部と、１つの磁場検出部とを備えた位置検出装置の例。
２．第２の実施の形態およびその変形例
２つの切り欠きを有する部分環状ヨークと、１つの磁場発生部と、２つの磁場検出部とを備えた位置検出装置の例。
３．第３の実施の形態およびその変形例
１つの切り欠きを有する部分環状ヨークと、１つの磁場発生部と、１つの磁場検出部とを有する位置検出ユニットを２つ備えた位置検出装置の例。
４．第４の実施の形態およびその変形例
バイアス磁石を備えた位置検出装置の例。
５．第５の実施の形態
位置検出装置を搭載した位置検出装置組立体の例。
６．第６の実施の形態
第１の実施の形態の位置検出装置とレンズとを備え、レンズの位置検出を行う撮像装置の第１の例。
７．第７の実施の形態
第１の実施の形態の位置検出装置とレンズとを備え、レンズの位置検出を行う撮像装置の第２の例。
８．その他の変形例
【００１０】
＜１．第１の実施の形態＞
［位置検出装置１の構成］
最初に、図１Ａ～１Ｂを参照して、本開示における第１の実施の形態としての位置検出装置１の構成について説明する。
（【００１１】以降は省略されています）
