発明の名称磁気コア、磁性部品および電子機器
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 1/22 20060101AFI20250508BHJP(基本的電気素子)
要約【課題】直流重畳特性を向上させコアロスを改善させた磁気コアを提供する。
【解決手段】軟磁性粒子を含む磁気コアである。軟磁性粒子の体積基準での粒度分布において、粒子径が(0.5×D50)以上である軟磁性粒子を大粒子とする。ある大粒子から大粒子に最も近い3個の大粒子までの距離の平均値をALとし、全ての大粒子において算出されるALの中央値をMとして、Mが特定の範囲内である。

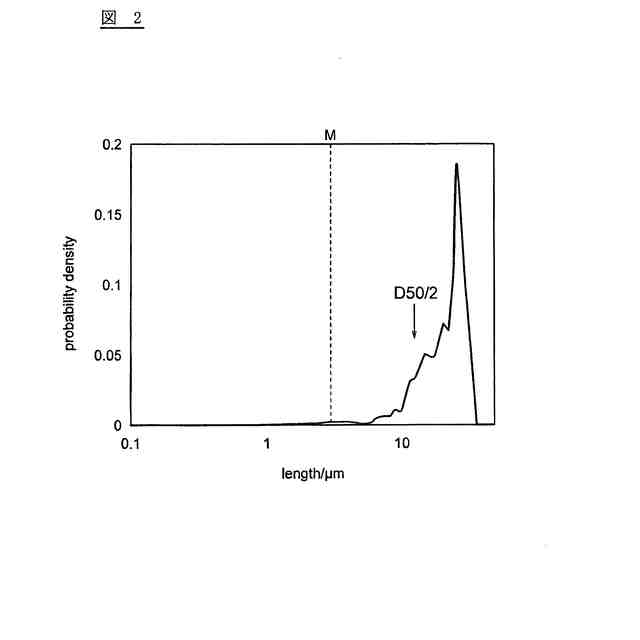

【選択図】図2
特許請求の範囲【請求項１】
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準での粒度分布において、粒子径が（０．５×Ｄ５０）以上である前記軟磁性粒子を大粒子として、
ある大粒子から当該大粒子に最も近い３個の大粒子までの距離の平均値をＡＬとし、全ての大粒子において算出されるＡＬの中央値をＭとして、
１．０μｍ＜Ｍ＜（０．５×Ｄ５０）を満たす磁気コア。
続きを表示（約 950 文字）【請求項２】
Ｄ５０が４．０μｍ以上６０．０μｍ以下である請求項１に記載の磁気コア。
【請求項３】
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準での粒度分布において、粒子径が（０．５×Ｄ５０）以上である前記軟磁性粒子を大粒子として、
ある大粒子から当該大粒子に最も近い３個の大粒子までの距離の平均値をＡＬとし、全ての大粒子において算出されるＡＬの中央値をＭとして、
０．３５μｍ＜Ｍ＜（０．５×Ｄ５０）を満たし、かつ、
Ｄ５０が０．８０μｍ以上４．０μｍ未満である磁気コア。
【請求項４】
少なくとも一部の前記軟磁性粒子の組成が組成式（Ｆｅ
1-p
Ｘ１
p
）
100-(a+b+c+d+e+f)
Ｂ
a
Ｐ
b
Ｓｉ
c
Ｃ
d
Ｘ２
e
Ｘ３
f
（原子数比）で表され、
Ｘ１がＣｏおよびＮｉから選択される１種以上、
Ｘ２がＴｉ、Ｃｒ、Ｍｎ、Ａｌ、Ｇａ、Ａｇ、Ｚｎ、Ｓ、Ｃａ、Ｍｇ、Ｖ、Ｓｎ、Ａｓ、Ｓｂ、Ｂｉ、Ｎ、Ａｕ、Ｃｕ、希土類元素および白金族元素から選択される１種以上、
Ｘ３がＺｒ、Ｎｂ、Ｍｏ、Ｈｆ、Ｔａ、Ｗから選択される１種以上であり、
０≦ｐ≦０．５、
２．００≦ａ≦２０．００、
０．００≦ｂ≦１４．００、
０．００≦ｃ≦１５．００、
０．００≦ｄ≦５．００、
０．００≦ｅ≦３．００、
０．００≦ｆ≦９．００、および
７０．００≦１００－（ａ＋ｂ＋ｃ＋ｄ＋ｅ＋ｆ）≦９６．００を満たす請求項１～３のいずれかに記載の磁気コア。
【請求項５】
少なくとも一部の前記軟磁性粒子がＦｅのみ、または、ＦｅとＣｏおよび／またはＮｉとを含む請求項１～３のいずれかに記載の磁気コア。
【請求項６】
請求項１～３のいずれかに記載の磁気コアを含む磁性部品。
【請求項７】
請求項１～３のいずれかに記載の磁気コアを含む電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁気コア、磁性部品および電子機器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、金属磁性粉末を圧粉して得られる圧粉コアとコイル部とを一体成形したインダクタが記載されている。
【０００３】
圧粉コアに金属磁性粉末を用いる場合にはコア損失が大きくなりやすい。金属磁性粉末として非晶質合金粉末を用いることでコア損失が低下する。しかし、成形時に圧粉コアの密度を向上させることが難しくなる。
【０００４】
特許文献２および特許文献３には、結晶質の合金磁性粉末と非晶質の合金磁性粉末とを混合して用いることが記載されている。
【０００５】
特許文献４には、実用球形度の平均値が高い非晶質軟磁性粉末を用いることで、従来よりも低損失なインダクタ等を提供できることが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００３－３０９０２４号公報
特開２００４－１９７２１８号公報
特開２００４－３６３４６６号公報
特許第５１１０６６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、直流重畳特性を向上させコアロスを改善させた磁気コアを得ることを目的とする。
【課題を解決するための手段】
【０００８】
上記の目的を達成するために、本発明の一側面に係る例示的な実施形態の磁気コアは、
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準での粒度分布において、粒子径が（０．５×Ｄ５０）以上である前記軟磁性粒子を大粒子として、
ある大粒子から当該大粒子に最も近い３個の大粒子までの距離の平均値をＡＬとし、全ての大粒子において算出されるＡＬの中央値をＭとして、
１．０μｍ＜Ｍ＜（０．５×Ｄ５０）を満たす。
【０００９】
Ｄ５０が４．０μｍ以上６０．０μｍ以下であってもよい。
【００１０】
上記の目的を達成するために、本発明の他の側面に係る例示的な実施形態の磁気コアは、
軟磁性粒子を含む磁気コアであって、
前記軟磁性粒子の体積基準での粒度分布において、粒子径が（０．５×Ｄ５０）以上である前記軟磁性粒子を大粒子として、
ある大粒子から当該大粒子に最も近い３個の大粒子までの距離の平均値をＡＬとし、全ての大粒子において算出されるＡＬの中央値をＭとして、
０．３５μｍ＜Ｍ＜（０．５×Ｄ５０）を満たし、かつ、
Ｄ５０が０．８０μｍ以上４．０μｍ未満である。

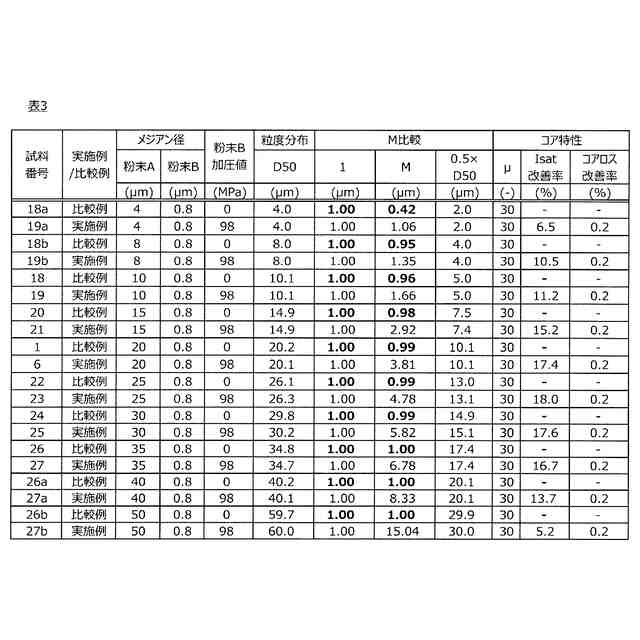

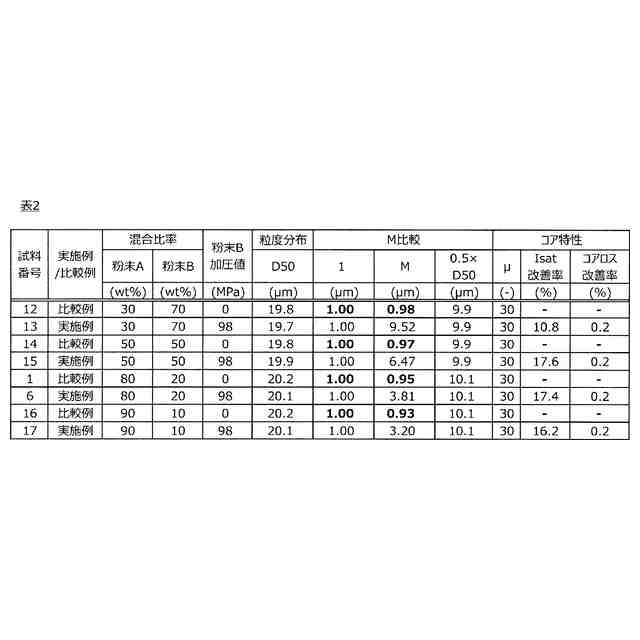

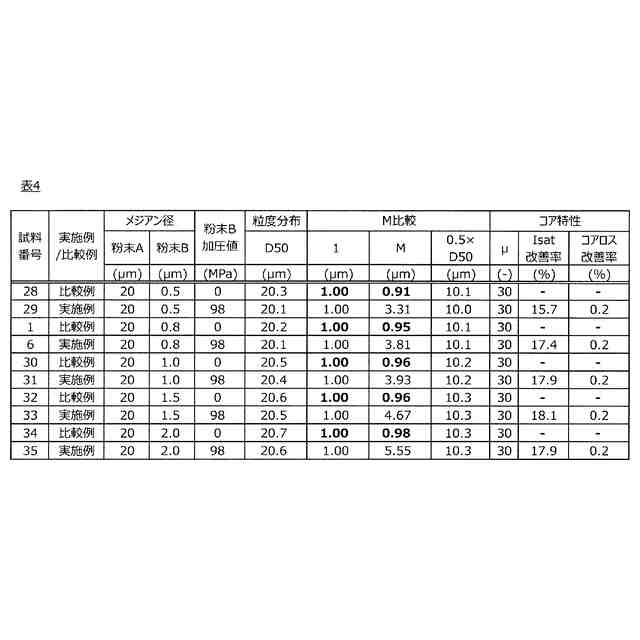

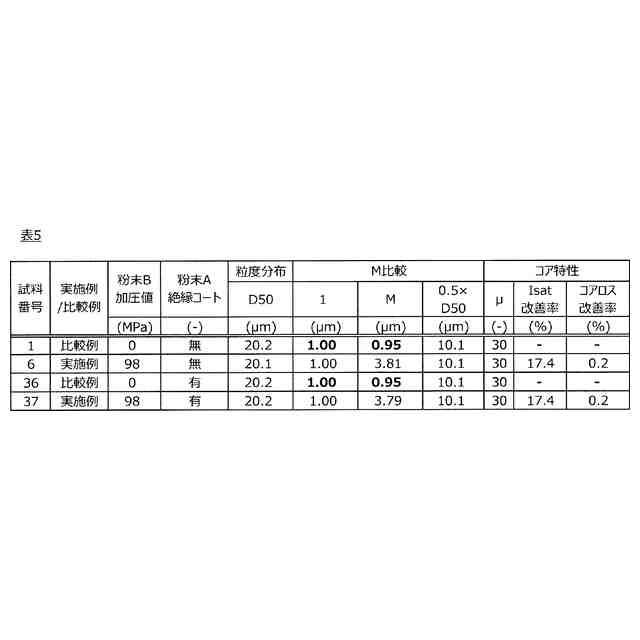

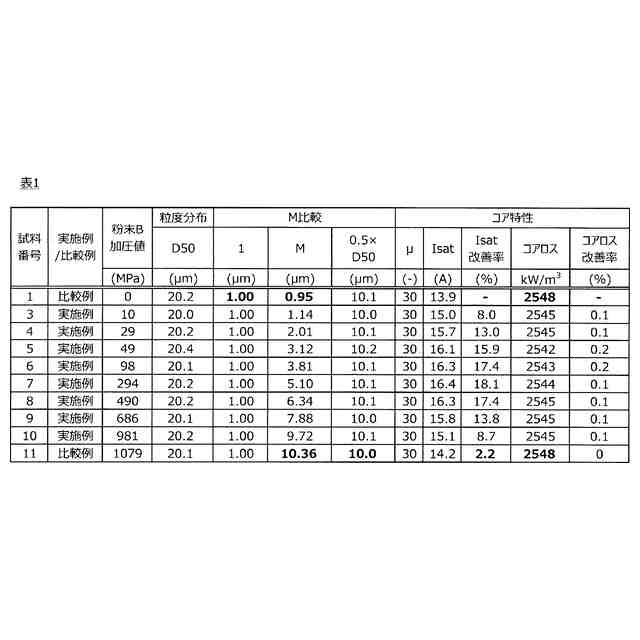

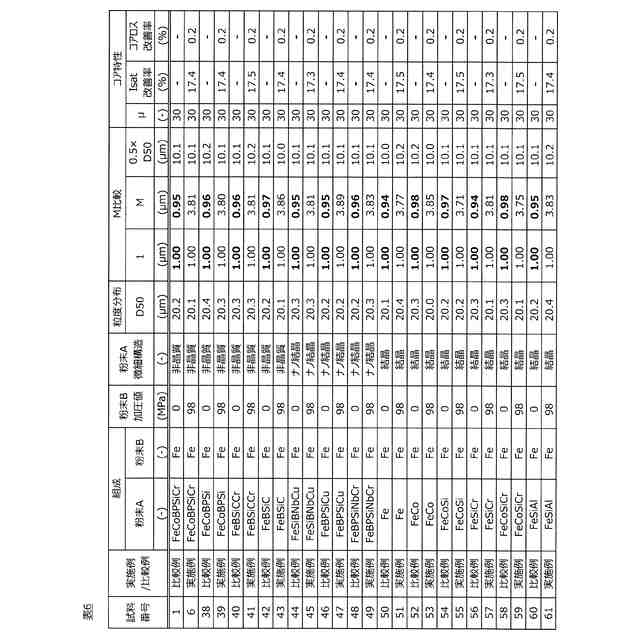

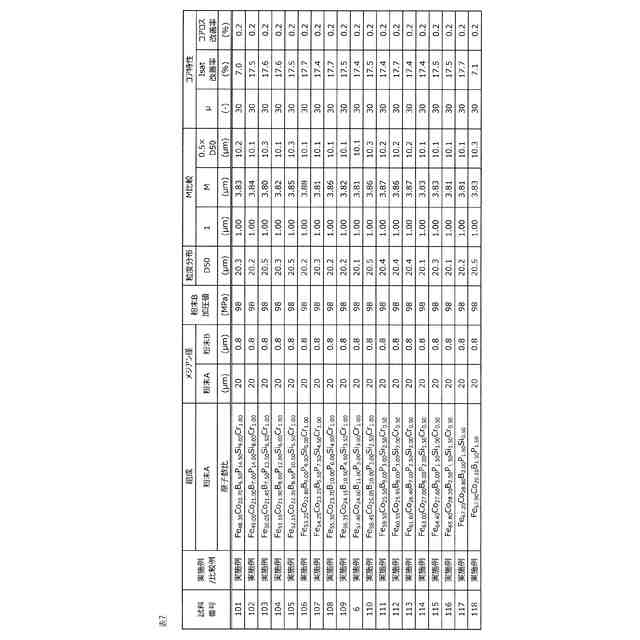

（【００１１】以降は省略されています）
