公開番号2025063834
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2024158333
出願日2024-09-12
発明の名称コイル装置
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 27/29 20060101AFI20250409BHJP(基本的電気素子)
要約【課題】鍔部に対する端子具の取付安定性が高いコイル装置を提供すること。
【解決手段】コイル装置1は、ワイヤ10が巻回された巻回部11と、巻回部11が設けられた巻芯部21と、巻芯部21の軸方向の端部に形成された鍔部22aとを有するコア20と、鍔部22aに取り付けられた端子具30aと、を有する。端子具30aは、鍔部22aの外端面224に配置された本体部31と、本体部31に連続し、外端面224から実装面221に向かって屈曲する実装部32と、本体部31に連続し、外端面224から側面225に向かって屈曲する継線部33とを有する。実装部32は、隙間320を介して離間する複数の実装片321および322を有する。本体部31は、接着剤によって、外端面224に接着されている。

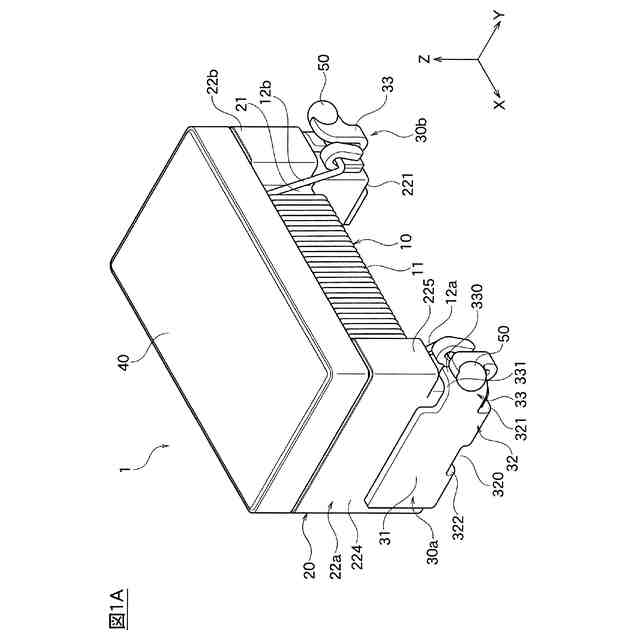

【選択図】図1A
特許請求の範囲【請求項１】
ワイヤが巻回された巻回部と、
前記巻回部が設けられた巻芯部と、前記巻芯部の軸方向の端部に形成された鍔部とを有するコアと、
前記鍔部に取り付けられた端子具と、を有し、
前記端子具は、前記鍔部の外端面に配置された本体部と、前記本体部に連続し、前記外端面から前記鍔部の実装面に向かって屈曲する実装部と、前記本体部に連続し、前記外端面から前記鍔部の側面に向かって屈曲する継線部とを有し、
前記実装部は、隙間を介して離間する複数の実装片を有し、
前記本体部は、接着剤によって、前記外端面に接着されているコイル装置。
続きを表示（約 1,200 文字）【請求項２】

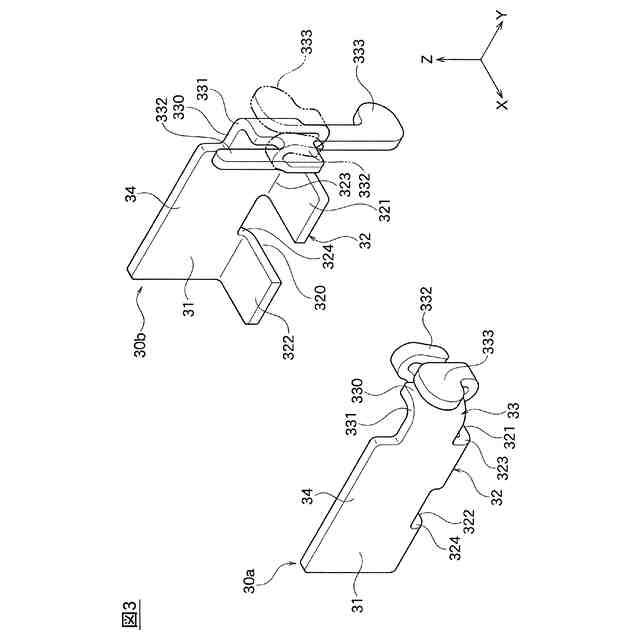

前記ワイヤは、前記巻回部から引き出された引出部を有し、
前記継線部は、前記引出部が接続された継線片と、前記継線片から分岐し、前記継線片に対して折り曲げ可能な溶接片とを有し、
前記溶接片は、前記引出部を挟み込みつつ、溶接されている請求項１に記載のコイル装置。
【請求項３】
前記継線部は、前記継線片から分岐し、前記継線片に対して折り曲げ可能な仮カシメ片を有し、
前記仮カシメ片は、前記溶接片よりも、前記巻回部に近接している請求項２に記載のコイル装置。
【請求項４】
前記ワイヤは、前記巻回部から引き出された引出部を有し、
前記継線部は、前記引出部とともに、レーザ溶接されている請求項１～３のいずれかに記載のコイル装置。
【請求項５】

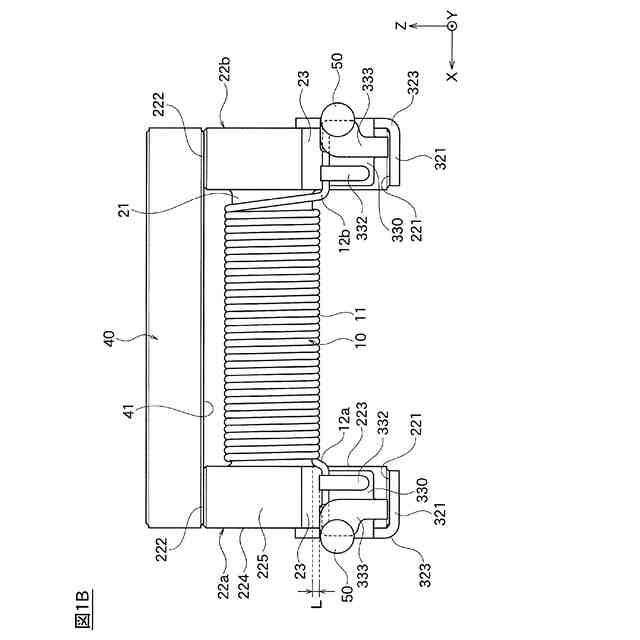

前記鍔部は、前記側面に形成され、前記継線部の少なくとも一部が収容された側方切り欠き部を有し、
前記側方切り欠き部は、前記実装面に向かって延在している請求項１～３のいずれかに記載のコイル装置。
【請求項６】
前記鍔部は、前記巻芯部の軸方向の一端に形成された第１鍔部と、前記巻芯部の軸方向の他端に形成された第２鍔部とを有し、
前記端子具は、前記第１鍔部に取り付けられた第１端子具と、前記第２鍔部に取り付けられた第２端子具とを有し、
前記継線部は、前記第１端子具に具備された第１継線部と、前記第２端子具に具備された第２継線部とを有し、
前記側方切り欠き部は、前記第１鍔部の側面に形成され、前記第１継線部の少なくとも一部が収容された第１側方切り欠き部と、前記第２鍔部の側面に形成され、前記第２継線部の少なくとも一部が収容された第２側方切り欠き部とを有し、
前記巻芯部の軸方向から見て、前記第１側方切り欠き部と、前記第２側方切り欠き部とは、前記軸方向に垂直な方向において同一側に位置する請求項５に記載のコイル装置。
【請求項７】

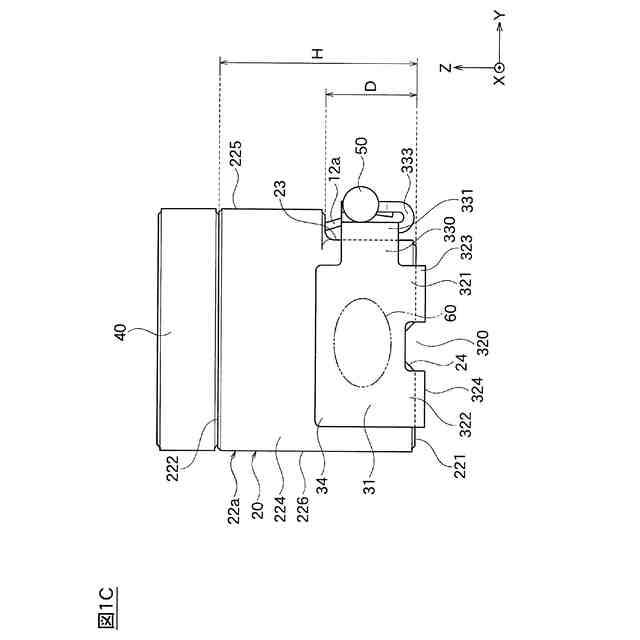

前記実装面に垂直な方向において、前記側方切り欠き部の深さは、前記鍔部の高さの１／２よりも大きい請求項５に記載のコイル装置。
【請求項８】

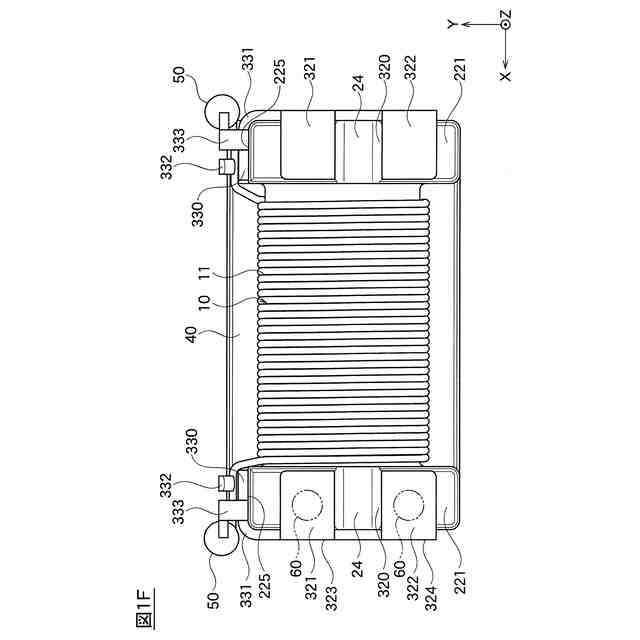

前記鍔部は、前記実装面に形成された凹部を有し、
前記凹部の少なくとも一部は、前記隙間の内側に位置する請求項１～３のいずれかに記載のコイル装置。
【請求項９】
複数の前記実装片の少なくとも１つは、接着剤によって、前記実装面に接着されている請求項１～３のいずれかに記載のコイル装置。
【請求項１０】
前記端子具は、前記外端面に配置され、前記本体部から前記実装部とは反対側に向かって延在する拡張本体部を有する請求項１～３のいずれかに記載のコイル装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、端子具を有するコイル装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１に示されるように、従来から、コアの鍔部に端子具が設けられたコイル装置が知られている。特許文献１のコイル装置において、端子具は、鍔部に嵌合する嵌合部を有する。嵌合部は、鍔部の下面（実装面）に配置された実装部と、鍔部の上面（実装面とは反対側の面）に配置された継線部と、鍔部の外端面に配置された本体部とを有する。実装部は実装基板のランドパターンに接続され、継線部はコイルの引出部に接続される。鍔部の下面と上面とは、実装部と継線部とによって挟み込まれており、嵌合部によって、端子具を鍔部に固定することができる。
【０００３】
ところで、特許文献１のコイル装置では、端子具を鍔部に取り付けるときに、嵌合部が本体部の軸周りに回転し、嵌合部が所望の向きとは異なる向きで鍔部に固定される場合がある。この場合、コイル装置を基板に実装するときに、実装部を基板のランドパターンの所望の位置に配置することが困難になるおそれがある。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－５６９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、このような実状に鑑みてなされ、その目的は、鍔部に対する端子具の取付安定性が高いコイル装置を提供することである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るコイル装置は、
ワイヤが巻回された巻回部と、
前記巻回部が設けられた巻芯部と、前記巻芯部の軸方向の端部に形成された鍔部とを有するコアと、
前記鍔部に取り付けられた端子具と、を有し、
前記端子具は、前記鍔部の外端面に配置された本体部と、前記本体部に連続し、前記外端面から前記鍔部の実装面に向かって屈曲する実装部と、前記本体部に連続し、前記外端面から前記鍔部の側面に向かって屈曲する継線部とを有し、
前記実装部は、隙間を介して離間する複数の実装片を有し、
前記本体部は、接着剤によって、前記外端面に接着されている。
【０００７】
本発明に係るコイル装置では、端子具が、鍔部の外端面に配置された本体部と、本体部に連続し、鍔部の外端面から側面に向かって屈曲する継線部とを有する。そのため、本体部と継線部とが、共同して、ストッパ（回転止め）として機能し、端子具が実装面に平行な面内で回転（回動）しにくくなる。これにより、端子具が所望の向きで鍔部に固定され、鍔部に対する端子具の取付安定性を高めることができる。また、本体部は、接着剤によって、外端面に接着されている。そのため、鍔部に対する端子具の取付安定性が向上する。また、端子具の位置ずれが抑制され、端子具が実装面に平行な面内で回転（回動）することを効果的に防止することができる。
【０００８】
また、端子具は、本体部に連続し、鍔部の外端面から実装面に向かって屈曲する実装部を有する。そして、実装部は、隙間を介して離間する複数の実装片を有する。そのため、隙間の面積に応じて、実装部の面積が低減される。これにより、実装基板のランドパターンの面積が低減され、ランドパターンの浮遊容量を低減することができる。また、例えばハンダによってコイル装置を実装基板に実装する場合、実装片から本体部にかけて、広範囲にハンダフィレットを形成することができる。
【０００９】
前記ワイヤは、前記巻回部から引き出された引出部を有し、前記継線部は、前記引出部が接続された継線片と、前記継線片から分岐し、前記継線片に対して折り曲げ可能な溶接片とを有し、前記溶接片は、前記引出部を挟み込みつつ、溶接されていてもよい。溶接片によって引出部を挟み込むことにより、継線部の所望の位置に引出部を固定することができる。これにより、引出部の溶接が容易になるとともに、引出部の溶接位置のばらつきを防止することができる。
【００１０】
前記継線部は、前記継線片から分岐し、前記継線片に対して折り曲げ可能な仮カシメ片を有し、前記仮カシメ片は、前記溶接片よりも、前記巻回部に近接していてもよい。この場合、仮カシメ片によって引出部を仮固定した後に、溶接片によって引出部を挟み込み、溶接片を引出部とともに溶接することができる。これにより、引出部の溶接がさらに容易になるとともに、引出部の溶接位置の精度がさらに向上する。
（【００１１】以降は省略されています）
