公開番号2025074936
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2024147931
出願日2024-08-29
発明の名称軟磁性粉末、磁気コアおよび磁気デバイス
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 1/20 20060101AFI20250507BHJP(基本的電気素子)
要約【課題】高透磁率かつ低損失な磁気コア及び磁気デバイス並びに当該磁気コア及び磁気デバイスに好適な軟磁性粉末を提供する。
【解決手段】Fe及びCoから選ばれる少なくとも1つを含有する軟磁性粒子を含む軟磁性粉末2であって、軟磁性粒子の表層部Sを3次元アトムプローブ(3DAP)法により得られる元素分布を複数のグリッドに分割し、各グリッドにおけるFeの含有割合とCoの含有割合との和を算出し、複数のグリッドを母集団とした時のFeの含有割合とCoの含有割合との和の標準偏差をσ_FeCo(S)と表し、軟磁性粒子の中心部Cを3DAP法により得られる元素分布を複数のグリッドに分割し、各グリッドにおけるFeの含有割合とCoの含有割合との和を算出し、複数のグリッドを母集団とした時のFeの含有割合とCoの含有割合との和の標準偏差をσ_FeCo(C)と表した場合に、σ_FeCo(S)-σ_FeCo(C)≦-0.005である。
【選択図】図2
特許請求の範囲【請求項１】
鉄およびコバルトから選ばれる少なくとも１つを含有する軟磁性粒子を含む軟磁性粉末であって、
前記軟磁性粒子の表層部を３次元アトムプローブ法で分析して得られる元素分布を複数のグリッドに分割し、各グリッドにおける前記鉄の含有割合と前記コバルトの含有割合との和を算出し、前記複数のグリッドを母集団とした時の前記鉄の含有割合と前記コバルトの含有割合との和の標準偏差をσ
FeCo
（Ｓ）と表し、
前記軟磁性粒子の中心部を３次元アトムプローブ法で分析して得られる元素分布を複数のグリッドに分割し、各グリッドにおける前記鉄の含有割合と前記コバルトの含有割合との和を算出し、前記複数のグリッドを母集団とした時の前記鉄の含有割合と前記コバルトの含有割合との和の標準偏差をσ
FeCo
（Ｃ）と表した場合に、
σ
FeCo
（Ｓ）－σ
FeCo
（Ｃ）≦－０．００５である関係を満足する軟磁性粉末。
続きを表示（約 76 文字）【請求項２】
請求項１に記載の軟磁性粉末を含む磁気コア。
【請求項３】
請求項２に記載の磁気コアを備える磁気デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軟磁性粉末、磁気コアおよび磁気デバイスに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、地球温暖化問題に対応して、省エネルギー化による低炭素社会を実現するために、磁気デバイスの低損失化による電源の高効率化が求められている。磁気デバイスを低損失化する手段としては透磁率の高い磁気コアを使用し巻き数を減らして銅損を減らす方法、および、鉄損（コアロス）の小さい磁性材料を用いて磁気コアを作成する方法が有効である。
【０００３】
特許文献１には、Ｆｅ－Ｓｉ合金粉末の磁性粒子間に絶縁物を介在させて低損失な磁気コアを作成する方法が開示されている。しかしながら、この方法では渦電流損失の低減は可能であるが、ヒステリシス損失の低減が考慮されておらず、高い透磁率を有する磁気コアを得る手段としても不十分である。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３３２１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、このような実状に鑑みてなされ、その目的は、高透磁率かつ低損失な磁気コアおよび磁気デバイス、並びに、当該磁気コアおよび磁気デバイスの製造に好適な軟磁性粉末を提供することである。
【課題を解決するための手段】
【０００６】
本発明の態様は以下の通りである。
【０００７】
［１］鉄およびコバルトから選ばれる少なくとも１つを含有する軟磁性粒子を含む軟磁性粉末であって、
軟磁性粒子の表層部を３次元アトムプローブ法で分析して得られる元素分布を複数のグリッドに分割し、各グリッドにおける鉄の含有割合とコバルトの含有割合との和を算出し、複数のグリッドを母集団とした時の鉄の含有割合とコバルトの含有割合との和の標準偏差をσ
FeCo
（Ｓ）と表し、
軟磁性粒子の中心部を３次元アトムプローブ法で分析して得られる元素分布を複数のグリッドに分割し、各グリッドにおける鉄の含有割合とコバルトの含有割合との和を算出し、複数のグリッドを母集団とした時の鉄の含有割合とコバルトの含有割合との和の標準偏差をσ
FeCo
（Ｃ）と表した場合に、
σ
FeCo
（Ｓ）－σ
FeCo
（Ｃ）≦－０．００５である関係を満足する軟磁性粉末である。
【０００８】
［２］［１］に記載の軟磁性粉末を含む磁気コアである。
【０００９】
［３］［２］に記載の磁気コアを備える磁気デバイスである。
【図面の簡単な説明】
【００１０】
図１は、本実施形態に係る軟磁性粉末の断面模式図である。

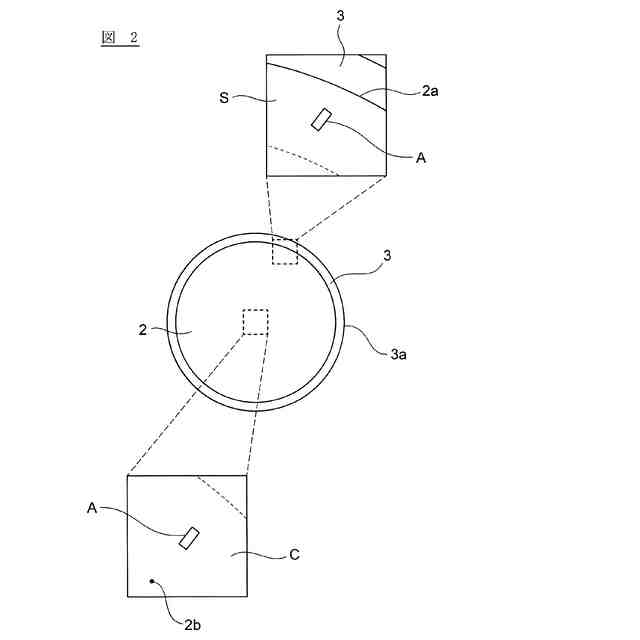

図２は、軟磁性粒子において、３ＤＡＰにより観察する範囲を説明するための模式図である。
図３は、本実施形態に係る磁気コアの断面模式図である。

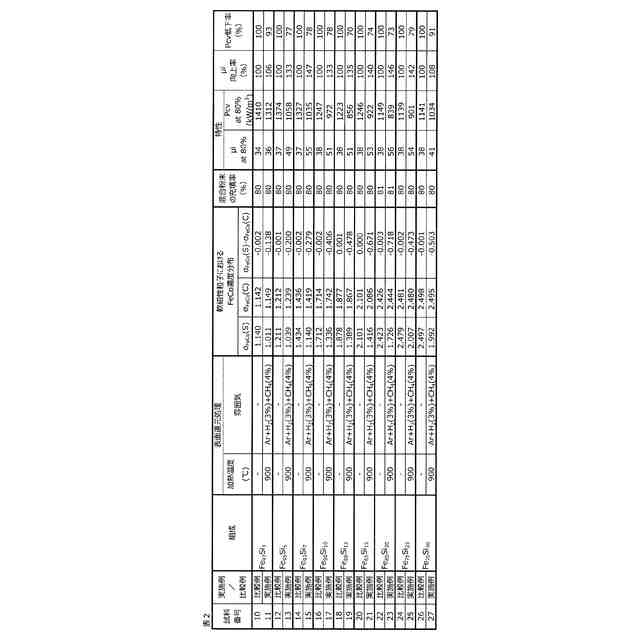

図４Ａは、実施例に係る試料について鉄の分布を３ＤＡＰにより観察した結果である。
図４Ｂは、実施例に係る試料についてコバルトの分布を３ＤＡＰにより観察した結果である。
【発明を実施するための形態】

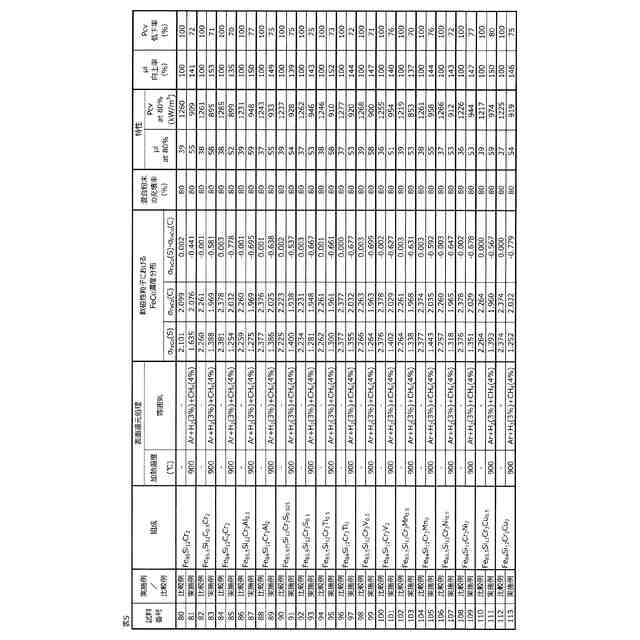

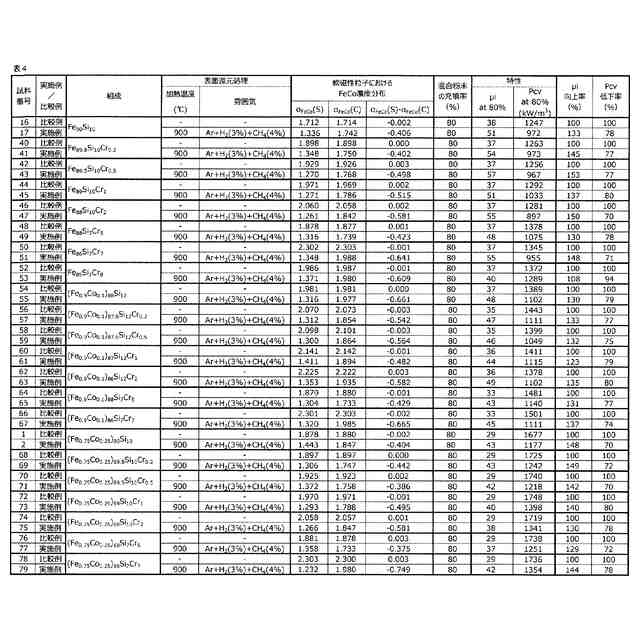

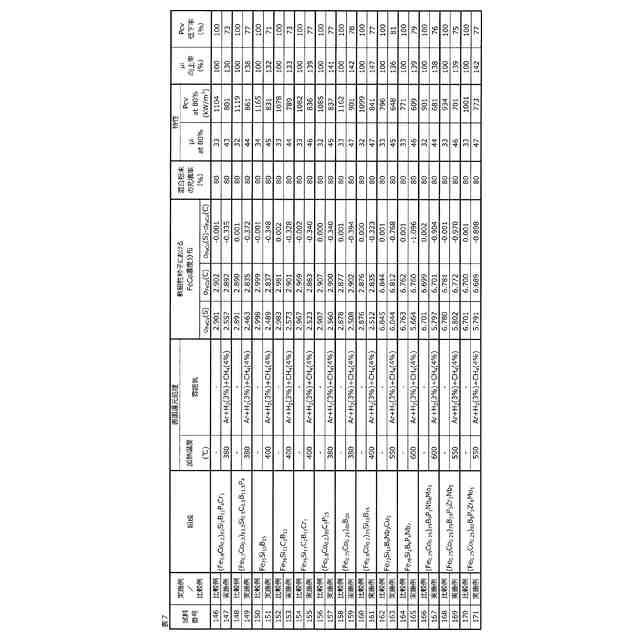

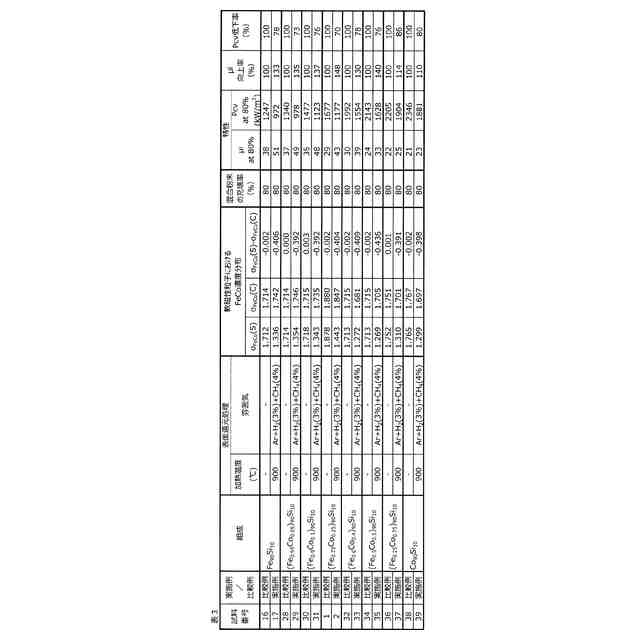

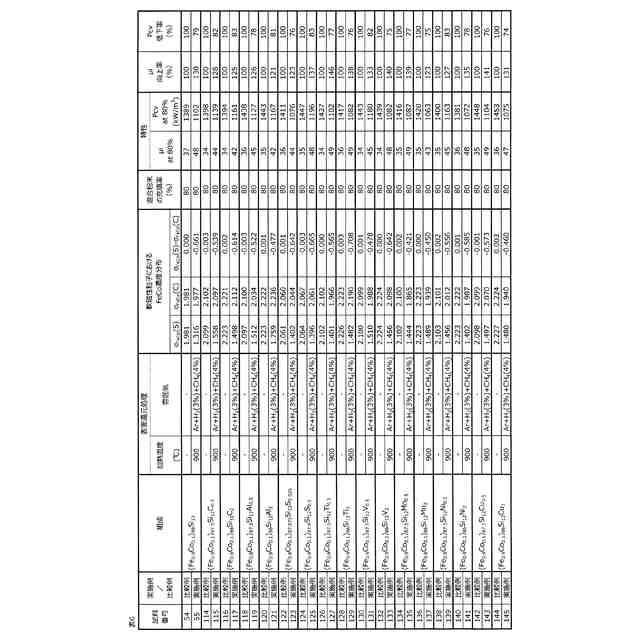

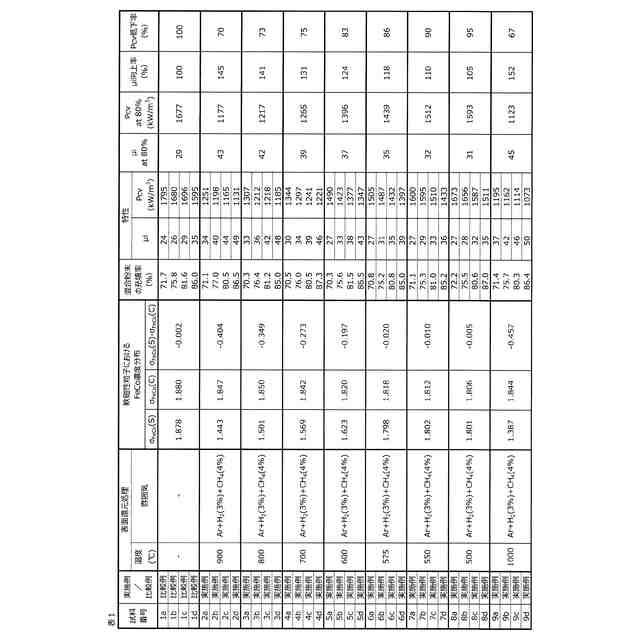

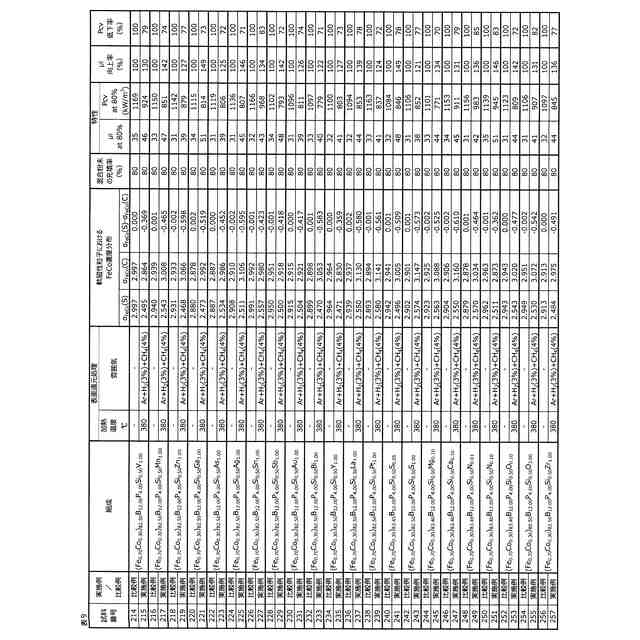

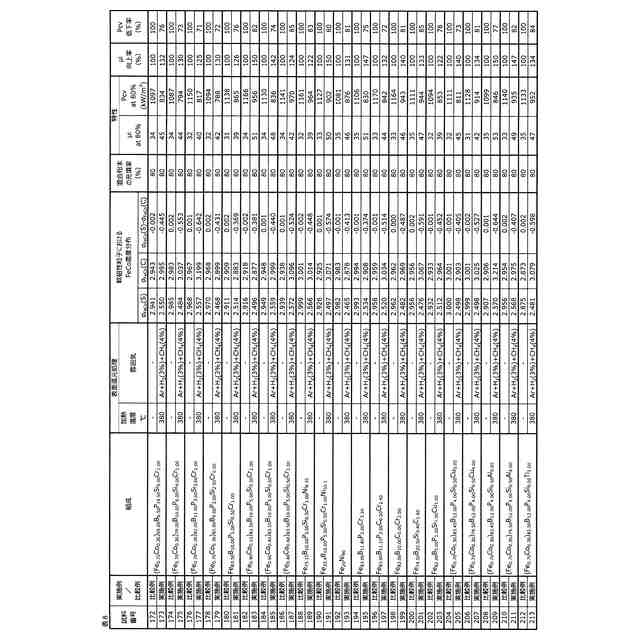

（【００１１】以降は省略されています）
