公開番号2025055479
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164823
出願日2023-09-27
発明の名称電力制御器、処理システム、処理方法、およびプログラム
出願人日本電気株式会社
代理人個人,個人
主分類H02J 1/00 20060101AFI20250401BHJP(電力の発電,変換,配電)
要約【課題】出力する電力に冗長性を持たせることのできる電力制御器を提供する。
【解決手段】電力制御器は、第1ソーラーパネルの出力と第1電力制御スライスの入力とを接続可能に設けられた第1スイッチと、第2ソーラーパネルの出力と第2電力制御スライスの入力とを接続可能に設けられた第2スイッチと、前記第1電力制御スライスの入力と前記第2電力制御スライスの入力とを接続可能に設けられた第3スイッチと、前記第1スイッチ、前記第2スイッチ、および前記第3スイッチそれぞれをオン状態またはオフ状態に制御し、前記第1電力制御スライスおよび前記第2電力制御スライスのそれぞれを動作状態、待機状態、または停止状態の何れかに制御するコントローラと、を備える。
【選択図】図8
特許請求の範囲【請求項１】

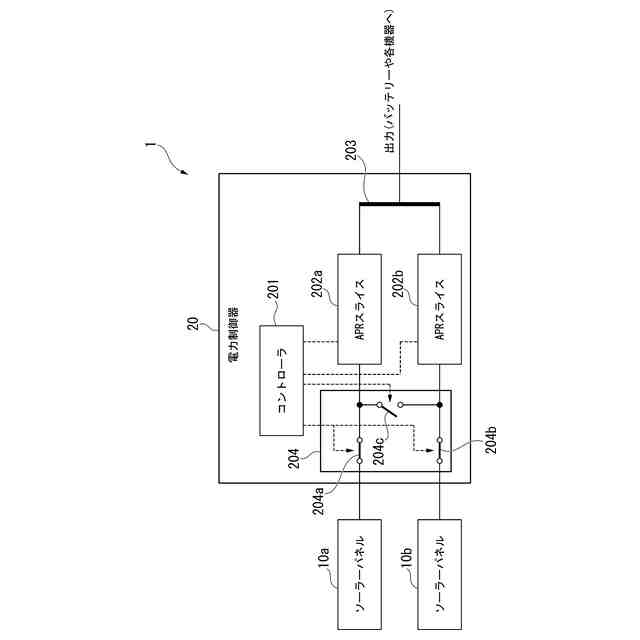

第１ソーラーパネルの出力と第１電力制御スライスの入力とを接続可能に設けられた第１スイッチと、
第２ソーラーパネルの出力と第２電力制御スライスの入力とを接続可能に設けられた第２スイッチと、
前記第１電力制御スライスの入力と前記第２電力制御スライスの入力とを接続可能に設けられた第３スイッチと、
前記第１スイッチ、前記第２スイッチ、および前記第３スイッチそれぞれをオン状態またはオフ状態に制御し、前記第１電力制御スライスおよび前記第２電力制御スライスのそれぞれを動作状態、待機状態、または停止状態の何れかに制御するコントローラと、
を備える電力制御器。
続きを表示（約 1,200 文字）【請求項２】
前記コントローラは、

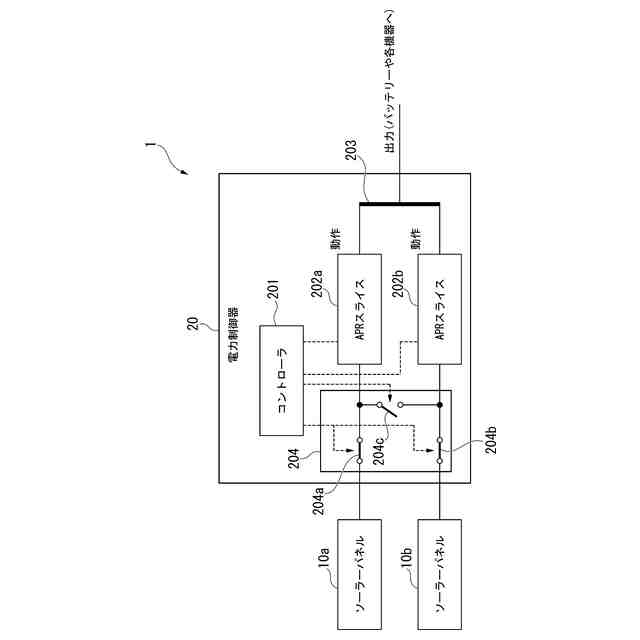

前記第１スイッチおよび前記第２スイッチをオン状態、前記第３スイッチをオフ状態に制御し、前記第１電力制御スライスおよび前記第２電力制御スライスを動作状態に制御する請求項１に記載の電力制御器。
【請求項３】
前記コントローラは、

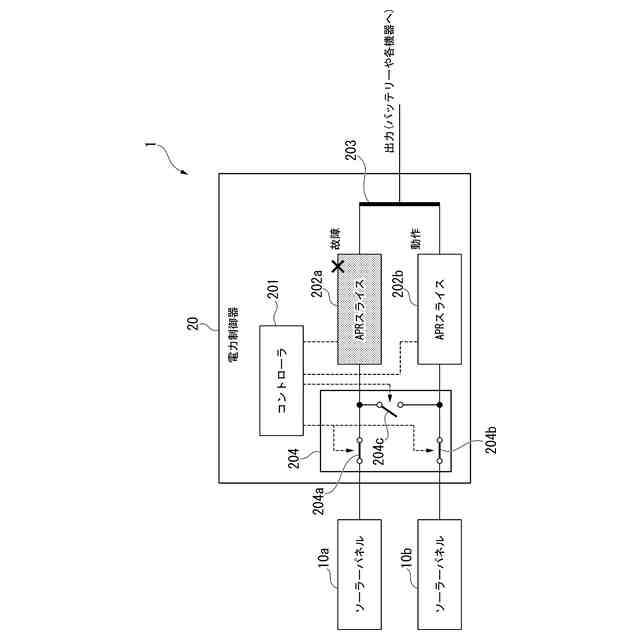

前記第１電力制御スライスが故障した場合、前記第１スイッチおよび前記第２スイッチをオン状態、前記第３スイッチをオフ状態に制御し、前記第１電力制御スライスを停止状態、前記第２電力制御スライスを動作状態に制御する、
請求項２に記載の電力制御器。
【請求項４】
前記コントローラは、

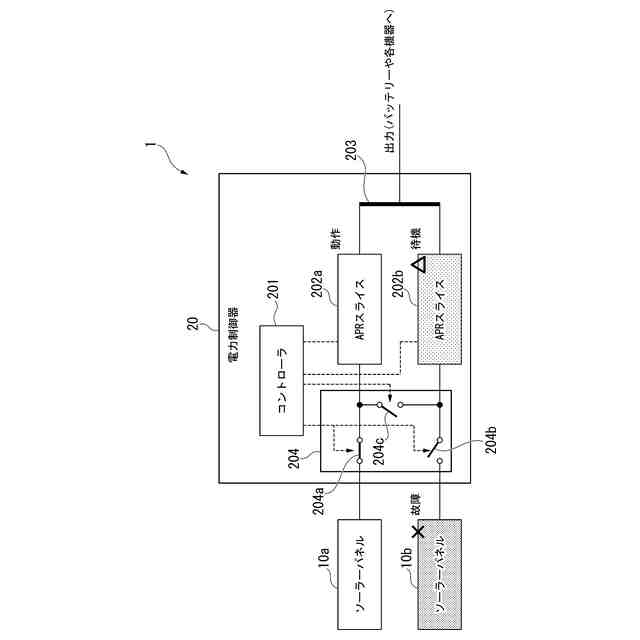

前記第１スイッチをオン状態、前記第２スイッチおよび前記第３スイッチをオフ状態に制御し、前記第１電力制御スライスを動作状態、前記第２電力制御スライスを待機状態に制御する、
請求項１に記載の電力制御器。
【請求項５】
前記コントローラは、
前記第１ソーラーパネルおよび前記第１電力制御スライスが故障した場合、前記第１スイッチをオン状態、前記第２スイッチおよび前記第３スイッチをオフ状態に制御し、前記第１電力制御スライスを停止状態、前記第２電力制御スライスを動作状態に制御する、
請求項４に記載の電力制御器。
【請求項６】
請求項１から請求項５の何れか一項に記載の電力制御器と、
前記第１ソーラーパネルおよび前記第２ソーラーパネルと、
を備える処理システム。
【請求項７】
第１ソーラーパネルの出力と第１電力制御スライスの入力とを接続可能に設けられた第１スイッチと、第２ソーラーパネルの出力と第２電力制御スライスの入力とを接続可能に設けられた第２スイッチと、前記第１電力制御スライスの入力と前記第２電力制御スライスの入力とを接続可能に設けられた第３スイッチとのそれぞれをオン状態またはオフ状態に制御し、前記第１電力制御スライスおよび前記第２電力制御スライスのそれぞれを動作状態、待機状態、または停止状態の何れかに制御すること、
を含む処理方法。
【請求項８】
電力制御器のコントローラに、
第１ソーラーパネルの出力と第１電力制御スライスの入力とを接続可能に設けられた第１スイッチと、第２ソーラーパネルの出力と第２電力制御スライスの入力とを接続可能に設けられた第２スイッチと、前記第１電力制御スライスの入力と前記第２電力制御スライスの入力とを接続可能に設けられた第３スイッチとのそれぞれをオン状態またはオフ状態に制御し、前記第１電力制御スライスおよび前記第２電力制御スライスのそれぞれを動作状態、待機状態、または停止状態の何れかに制御すること、
を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力制御器、処理システム、処理方法、およびプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
さまざまな用途で人工衛星が利用されている。特許文献１には、関連する技術として、無停電の電力供給を行う超小型衛星システム用電源モジュールに関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０７２０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
人工衛星が周回する宇宙空間では、人工衛星内の電力制御器などの機器が故障した場合、容易に修理することはできない。そこで、電力制御器が出力する電力に冗長性を持たせることのできる技術が求められている。
【０００５】
本開示の各態様は、上記の課題を解決することのできる電力制御器、処理システム、処理方法、およびプログラムを提供することを目的としている。
【課題を解決するための手段】
【０００６】

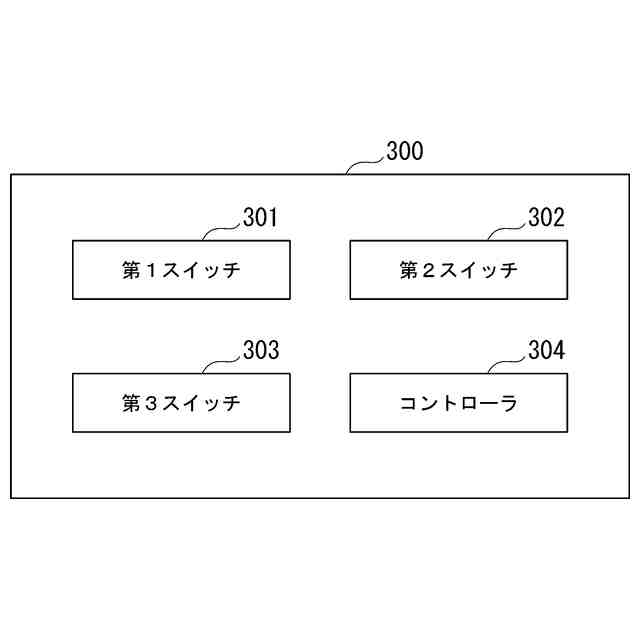

本開示の一態様によれば、電力制御器は、第１ソーラーパネルの出力と第１電力制御スライスの入力とを接続可能に設けられた第１スイッチと、第２ソーラーパネルの出力と第２電力制御スライスの入力とを接続可能に設けられた第２スイッチと、前記第１電力制御スライスの入力と前記第２電力制御スライスの入力とを接続可能に設けられた第３スイッチと、前記第１スイッチ、前記第２スイッチ、および前記第３スイッチそれぞれをオン状態またはオフ状態に制御し、前記第１電力制御スライスおよび前記第２電力制御スライスのそれぞれを動作状態、待機状態、または停止状態の何れかに制御するコントローラと、を備える。
【０００７】
本開示の別の態様によれば、処理システムは、上記の電力制御器と、前記第１ソーラーパネルおよび前記第２ソーラーパネルと、を備える。
【０００８】
本開示の別の態様によれば、処理方法は、第１ソーラーパネルの出力と第１電力制御スライスの入力とを接続可能に設けられた第１スイッチと、第２ソーラーパネルの出力と第２電力制御スライスの入力とを接続可能に設けられた第２スイッチと、前記第１電力制御スライスの入力と前記第２電力制御スライスの入力とを接続可能に設けられた第３スイッチとのそれぞれをオン状態またはオフ状態に制御し、前記第１電力制御スライスおよび前記第２電力制御スライスのそれぞれを動作状態、待機状態、または停止状態の何れかに制御すること、を含む。
【０００９】
本開示の別の態様によれば、プログラムは、電力制御器のコントローラに、第１ソーラーパネルの出力と第１電力制御スライスの入力とを接続可能に設けられた第１スイッチと、第２ソーラーパネルの出力と第２電力制御スライスの入力とを接続可能に設けられた第２スイッチと、前記第１電力制御スライスの入力と前記第２電力制御スライスの入力とを接続可能に設けられた第３スイッチとのそれぞれをオン状態またはオフ状態に制御し、前記第１電力制御スライスおよび前記第２電力制御スライスのそれぞれを動作状態、待機状態、または停止状態の何れかに制御すること、を実行させる。
【発明の効果】
【００１０】
本開示の各態様によれば、電力制御器が出力する電力に冗長性を持たせることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
